Fate Serving安装部署

举报
AI浩 发表于 2022/01/25 22:07:24 2022/01/25
【摘要】 @[toc] 摘要fate-serving是FATE的在线部分，在使用FATE进行联邦建模完成之后，可以使用fate-serving进行在线联合预测。 FATE-SERVING 2.0 支持的特性：单笔预测，2.0.*版本guest方与host方将并行计算，从而降低了耗时。批量预测，2.0.*版本开始引入的新的特性，一次请求可以批量提交一批需要预测的数据，极大地提高了吞吐量。并行计算，在1....

@[toc]

摘要

fate-serving是FATE的在线部分，在使用FATE进行联邦建模完成之后，可以使用fate-serving进行在线联合预测。 FATE-SERVING 2.0 支持的特性：

  1. 单笔预测，2.0.*版本guest方与host方将并行计算，从而降低了耗时。
  2. 批量预测，2.0.*版本开始引入的新的特性，一次请求可以批量提交一批需要预测的数据，极大地提高了吞吐量。
  3. 并行计算，在1.3.*版本中guest方的预测与host方的预测是串行，从2.0版本开始guest方与host方将采用并行预测的方式，各方预测时可以根据特征数量拆分成子任务再并行计算。
  4. 可视化的集群操作界面，引入新的组件serving-admin，它将提供集群的可视化操作界面，包括模型的管理、流量的监控、配置的查看、服务的管理等操作。
  5. 新的模型持久化/恢复方式，在serving-server重启时1.3.版本采用了回放推送模型的请求的方式来实例重启时恢复模型 ，2.0. 版本使用了直接恢复内存数据的方式恢复模型。
  6. java版的SDK，使用该SDK可以使用FATE-SERVING带有的服务治理相关的功能，如服务自动发现、路由等功能。
  7. 新的扩展模块，将需要用户自定义开发的部分（如：host方的特征获取adaptor接口开发）放到该模块，从而与核心源码分离。
  8. 支持多种缓存方式，FATE-SERVING在1.3.*版本强依赖redis，从2.0.*版本开始，不再强依赖redis。可以选择不使用缓存、使用本地内存缓存、使用redis。
  9. 更改内部预测流程，重构了核心代码，去除调了前后处理等组件，使用了统一的异常处理。算法组件不再跟rpc接口紧耦合。
  10. 提供命令行工具，能够查询配置、模型信息

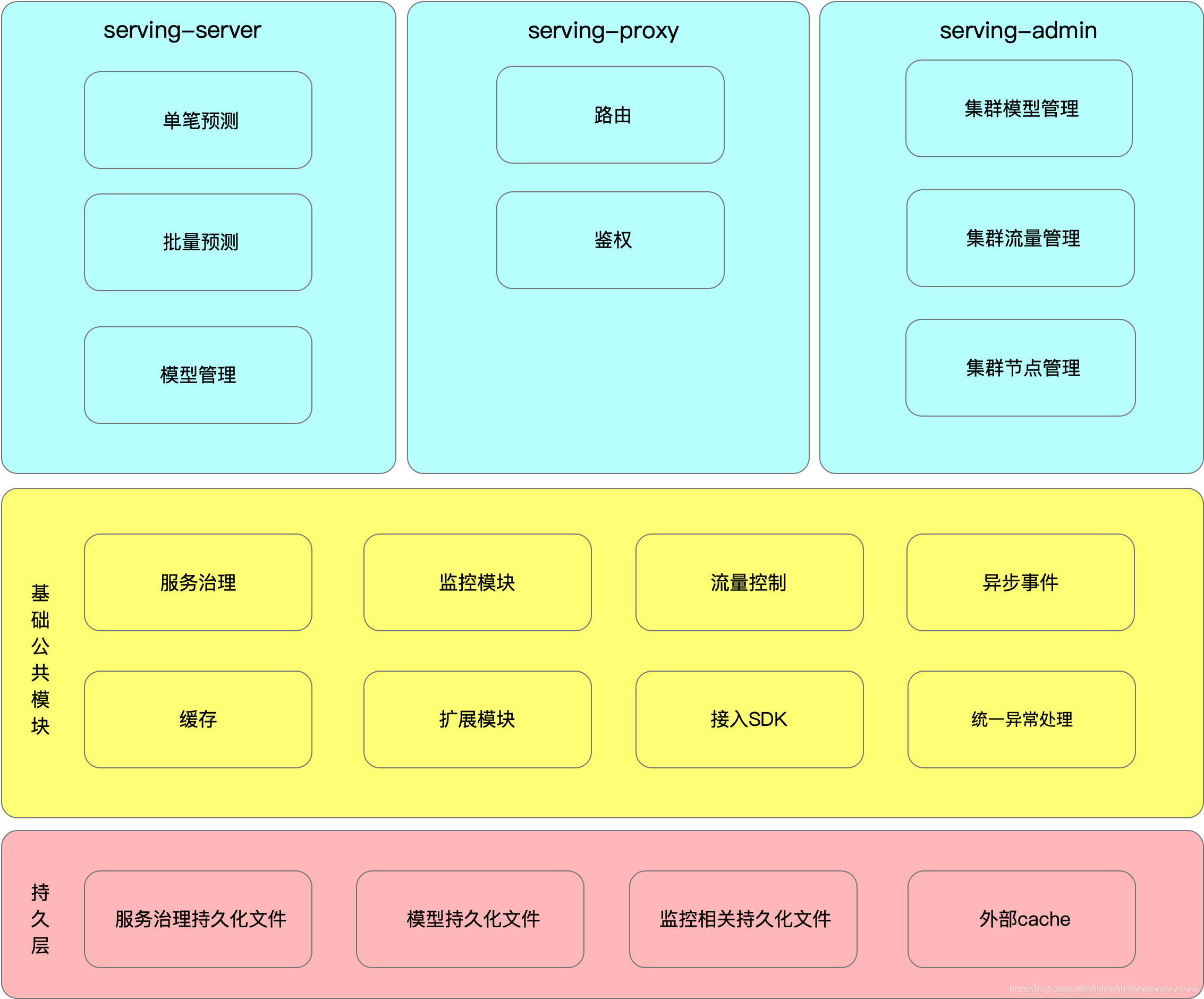

架构图

在这里插入图片描述

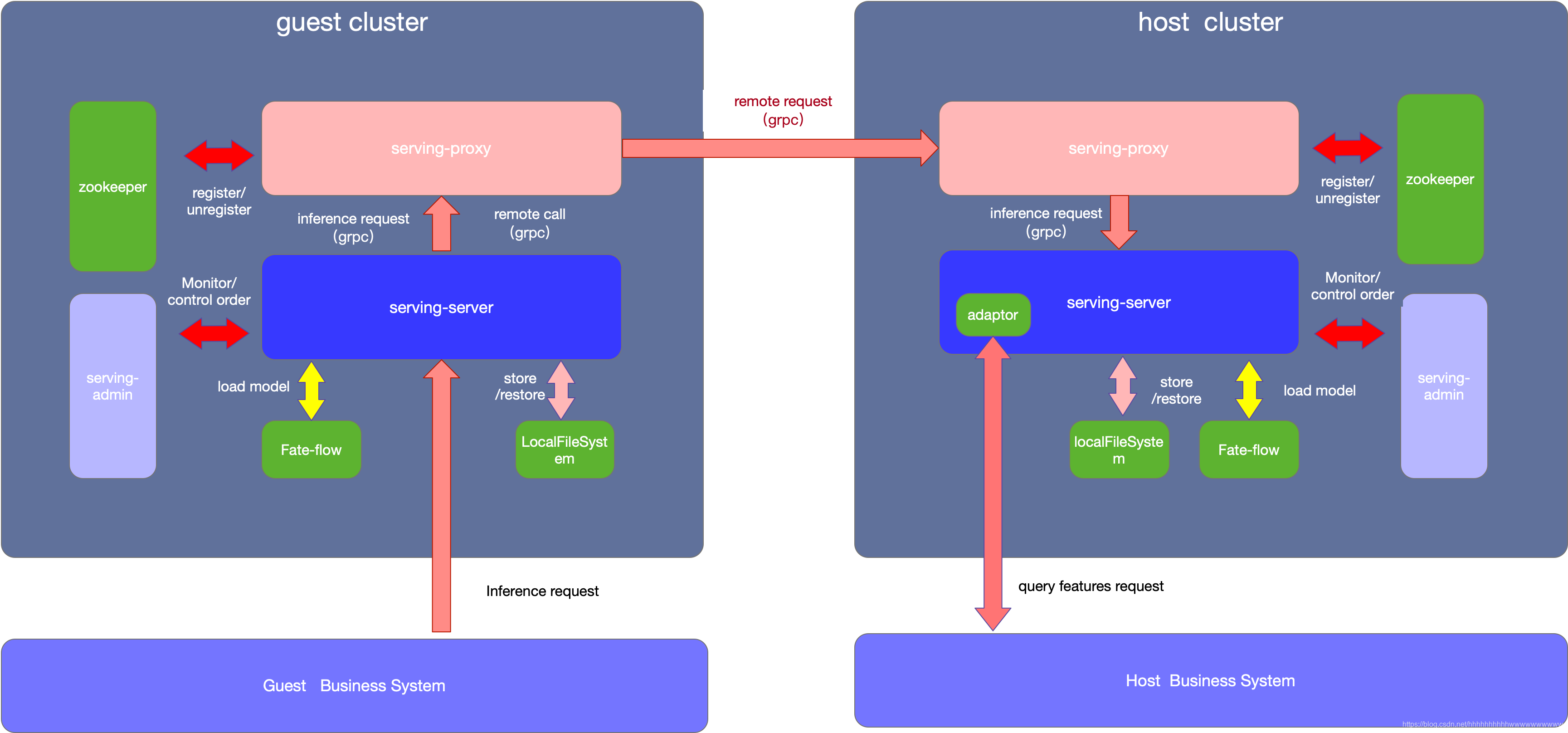

部署架构
fate-serving 的部署架构图如下
在这里插入图片描述

如上图所示，整个集群需要有几个组件

serving-server

serving-server用于实时处理在线预测请求,理论上serving-server需要从fate-flow加载模型成功之后才能对外提供服务。在FATE中建好模型之后，通过fate-flow的推送模型脚本可以将模型推送至serving-server。 推送成功之后，serving-server会将该模型相关的预测接口注册进zookeeper ，外部系统可以通过服务发现获取接口地址并调用。同时本地文件持久化该模型,以便在serving-server实例在集群中某些组件不可用的情况下，仍然能够从本地文件中恢复模型。

serving-proxy

serving-proxy 是serving-server的代理，对外提供了grpc接口以及http的接口，主要用于联邦预测请求的路由转发以及鉴权。在离线的联邦建模时，每一个参与方都会分配一个唯一的partId。serving-proxy维护了一个各参与方partId的路由表，并通过路由表中的信息来转发请求。

serving-admin

serving-admin 提供在线集群的可视化操作界面，可以查看管理集群中各节点的配置以及状态、查看模型列表、流量的调控、并能提供一定的监控的功能。

zookeeper

zookeeper 用户各组件的信息同步协调以及服务注册于发现

工作时序图

在这里插入图片描述

部署

安装JDK

在目标服务器（192.168.65.161 192.168.65.162 ）root用户下执行

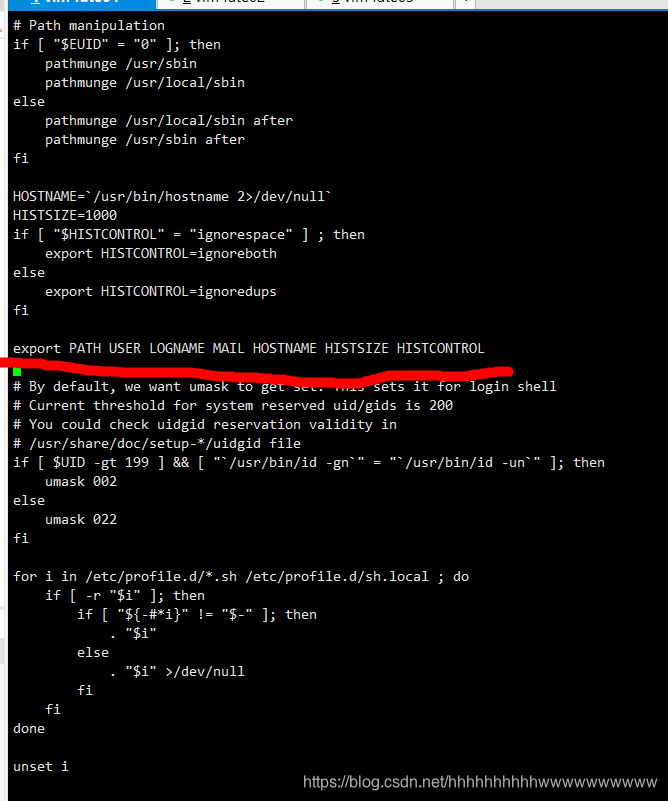

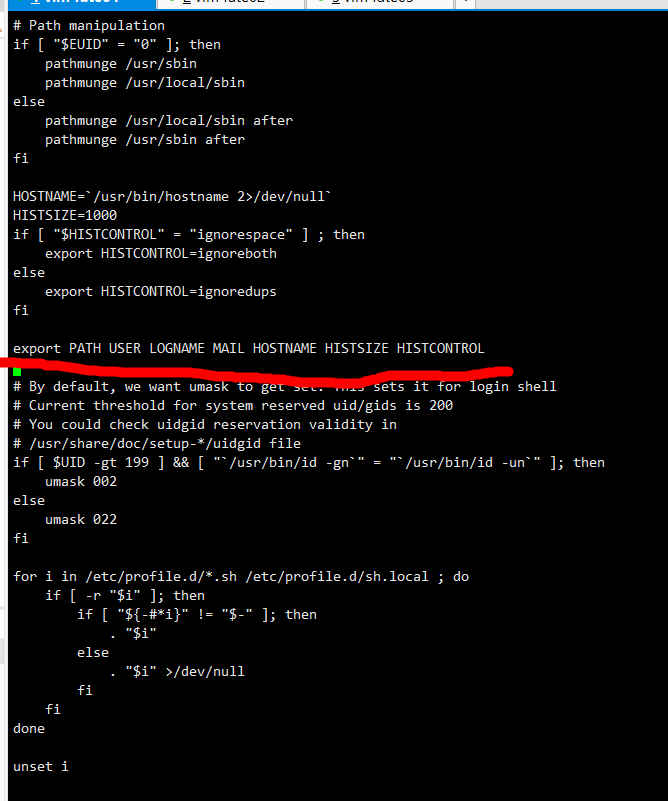

vi /etc/profile

在这里插入图片描述
在上图红线行这前插入以下内容

export JAVA_HOME=/data/projects/fate/common/jdk/jdk-8u192
export JRE_HOME=${JAVA_HOME}
export CLASSPATH=.:${JAVA_HOME}/lib:${JRE_HOME}/lib
export PATH=${JAVA_HOME}/bin:$PATH

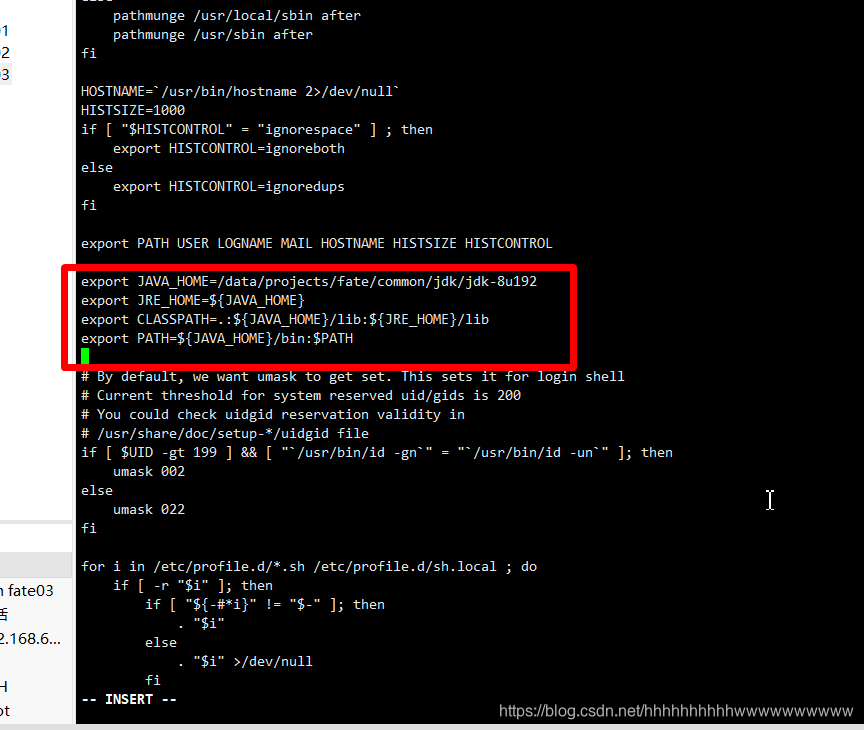

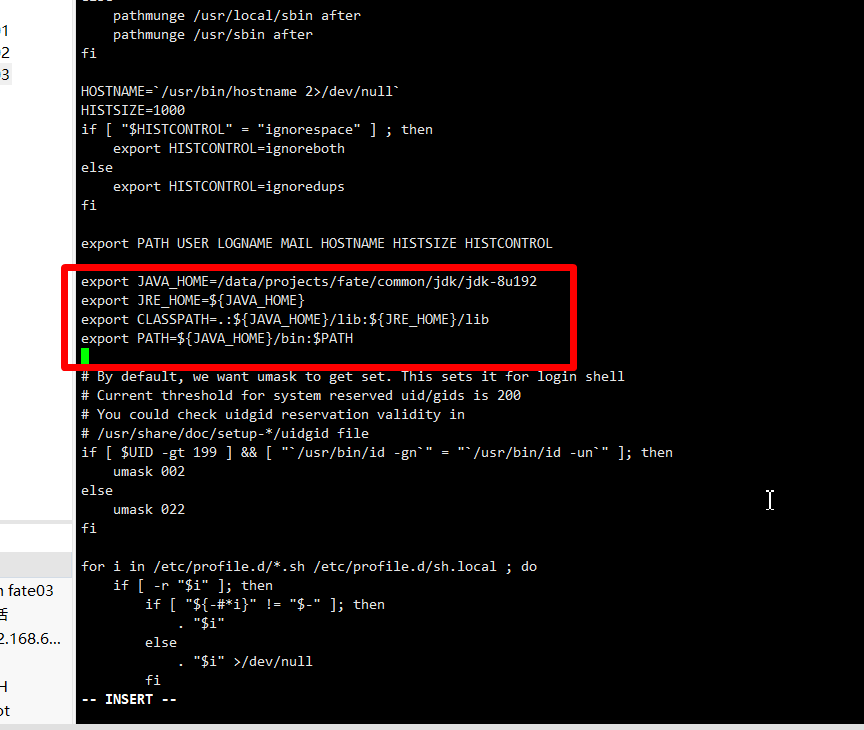

插入后如下图所示：
在这里插入图片描述
然后保存退出，执行如下命令：

source /etc/profile
java -version

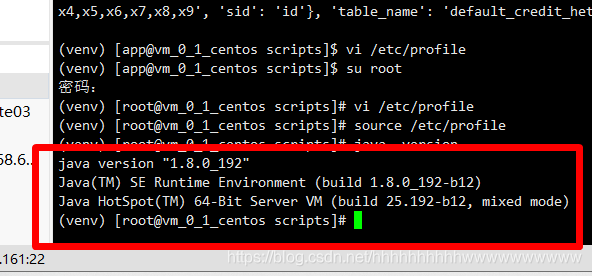

看到如下信息就说明执行成功了，再按照相同的步骤完成对192.168.65.162的配置。
在这里插入图片描述

安装zookeeper

在目标服务器（192.168.65.161 192.168.65.162 ）app用户下执行
注意：切换为app用户
（1） 创建安装目录并下载zookeeper软件及解压

cd  /data/projects
mkdir zookeeper
wget  --no-check-certificate https://mirrors.tuna.tsinghua.edu.cn/apache/zookeeper/zookeeper-3.6.3/apache-zookeeper-3.6.3-bin.tar.gz

tar xzf apache-zookeeper-3.6.3-bin.tar.gz

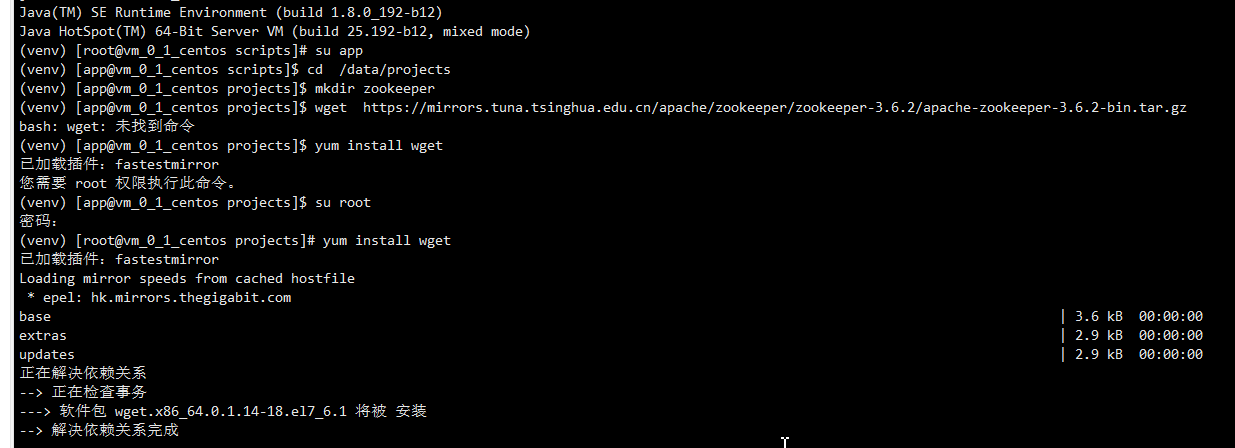

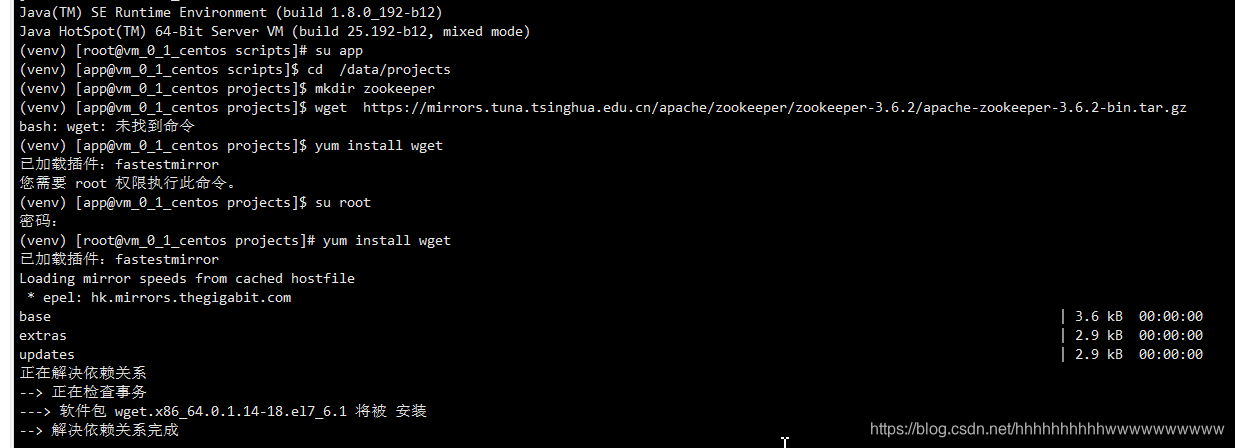

如果电脑没有安装wget，还需要安装wget，执行命令：

yum install wget

在这里插入图片描述

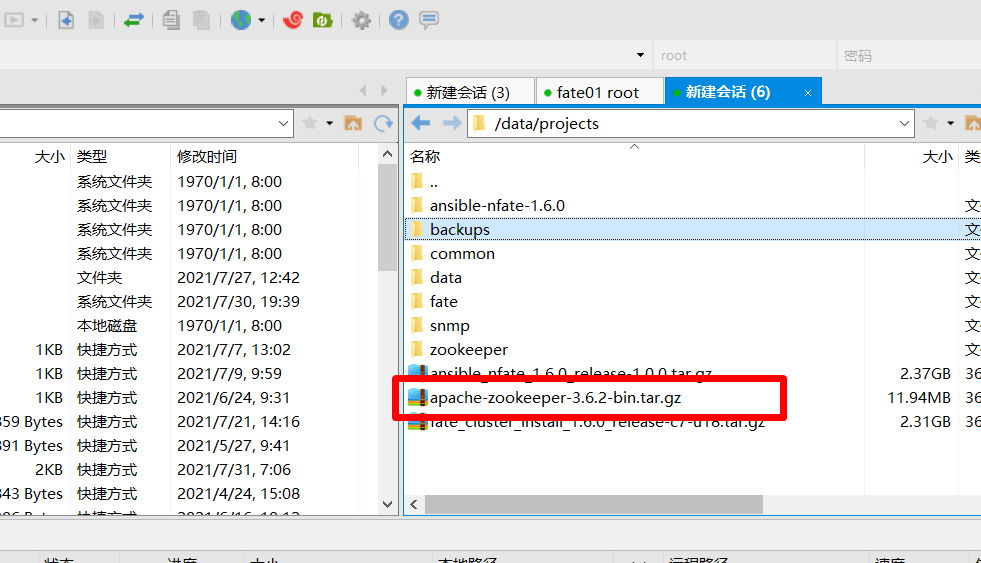

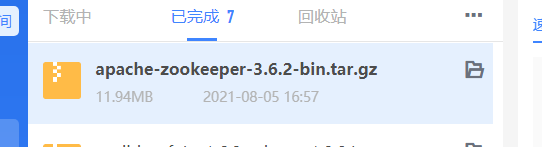

如果出现下载异常的问题，大家可以使用迅雷下载，把地址复制到迅雷里面，就可以下载下来。
在这里插入图片描述

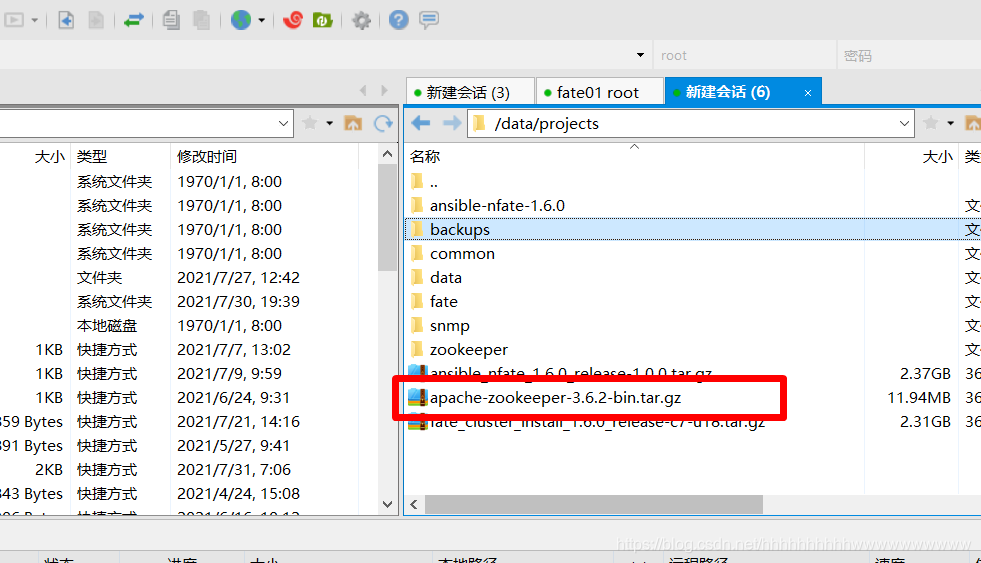

下载完成后再导进虚拟机里面。

在这里插入图片描述

（2） 配置zookeeper

cd  /data/projects/apache-zookeeper-3.6.3-bin/conf
mv zoo_sample.cfg zoo.cfg

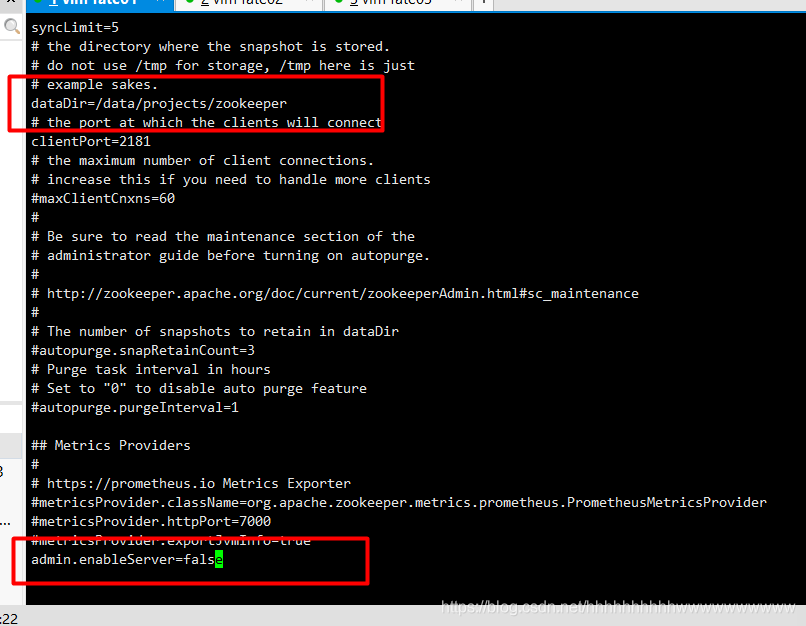

vi  zoo.cfg

在这里插入图片描述
改动就两个地方，第一个地方是路径：dataDir=/data/projects/zookeeper
第二个地方是在末尾增加：admin.enableServer=false
（3） 启动zookeeper

cd /data/projects/apache-zookeeper-3.6.3-bin/bin/
sh ./zkServer.sh start

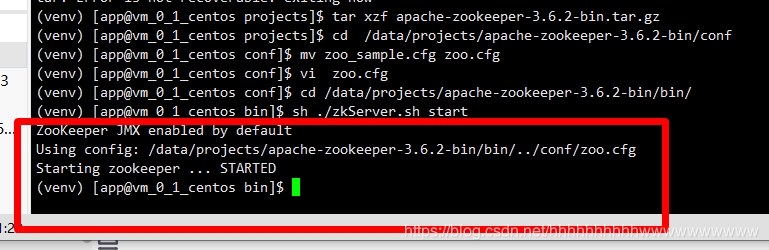

在这里插入图片描述
如上图，看到这样的状态就说明zookeeper启动成功了。接下来改干啥呢？当然是配置192.168.65.162了。千万别忘了！！！

安装serving-server

在目标服务器（192.168.65.161 192.168.65.162 ）app用户下执行

(1) 安装unzip解压软件

sudo yum -y install unzip

如果是Ubuntu，则执行：
sudo apt-get install unzip
(2) 安装server
下载软件

cd /data/projects
wget https://webank-ai-1251170195.cos.ap-guangzhou.myqcloud.com/fate-serving-server-2.0.5-release.zip

创建目录并解压下载的软件

mkdir fate-serving
mkdir fate-serving/server
unzip fate-serving-server-2.0.5-release.zip -d fate-serving/server/

(3) 修改配置文件并启动服务

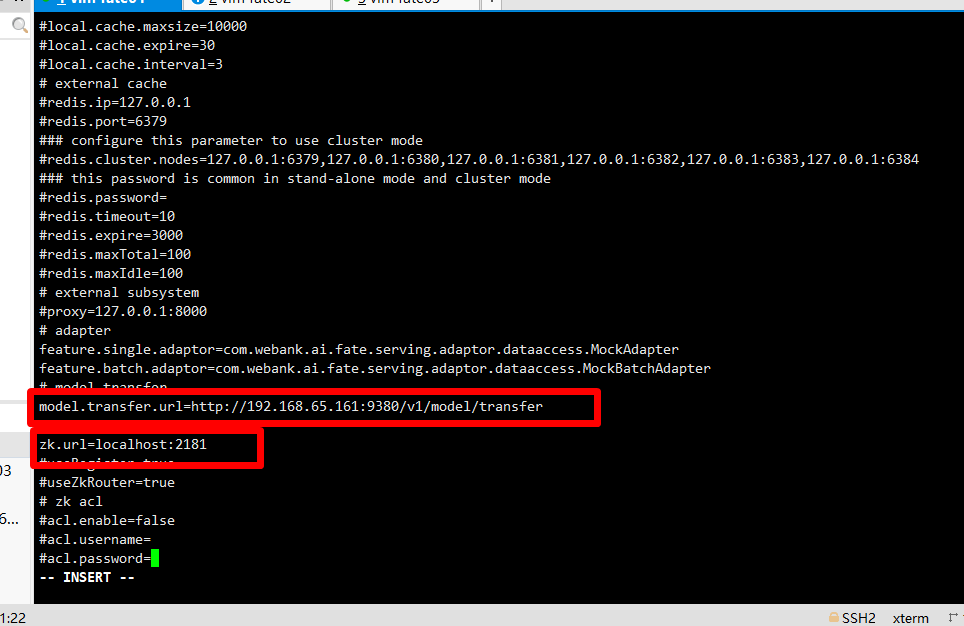

vi fate-serving/server/conf/serving-server.properties

在这里插入图片描述
按照上图标注的红框修改，然后退出保存。注意第一个红框处host修改为192.168.65.161，guest修改为192.168.65.162。

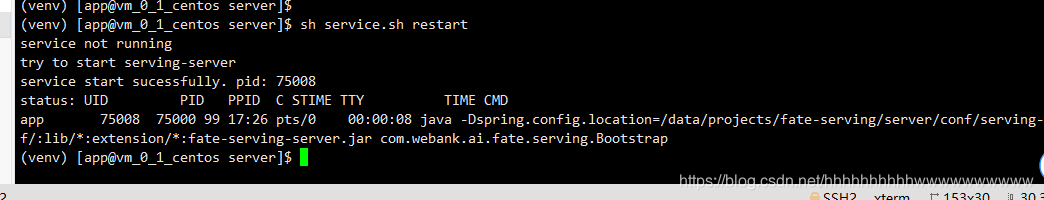

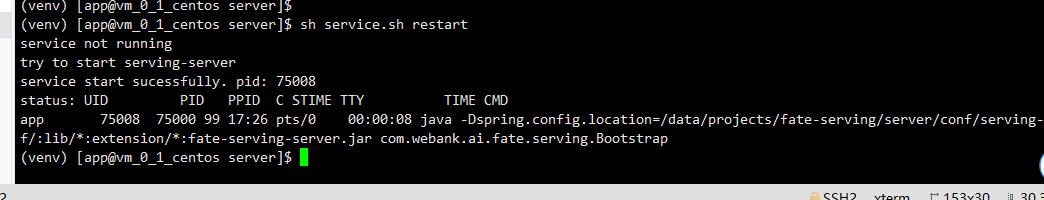

使用如下命令启动server服务：

cd /data/projects/fate-serving/server
sh service.sh restart

在这里插入图片描述
出现上图的log说明启动成功了

安装serving-proxy

在目标服务器（192.168.65.161 192.168.65.162 ）app用户下执行

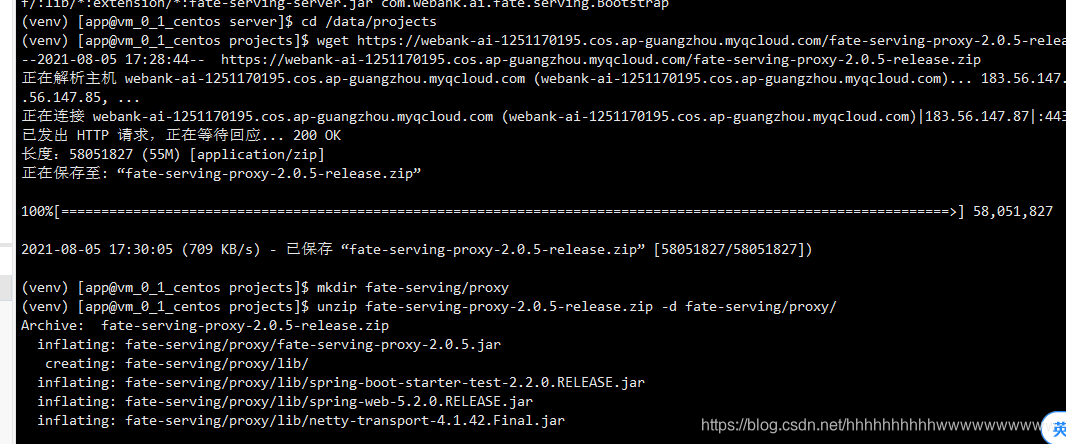

(1) 下载软件并解压

cd /data/projects
wget https://webank-ai-1251170195.cos.ap-guangzhou.myqcloud.com/fate-serving-proxy-2.0.5-release.zip
mkdir fate-serving/proxy
unzip fate-serving-proxy-2.0.5-release.zip -d fate-serving/proxy/

在这里插入图片描述

(2)修改配置文件并启动

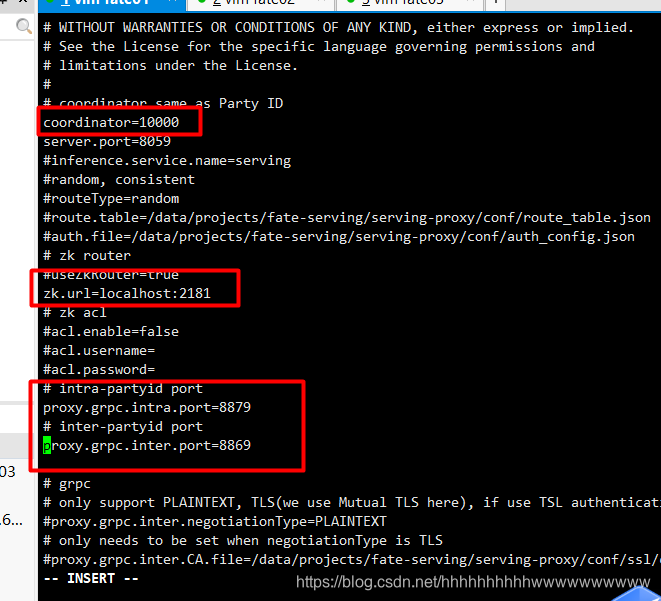

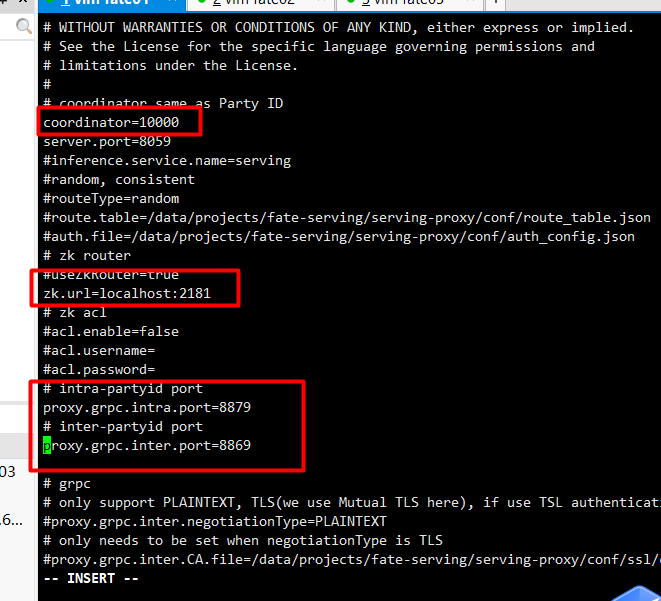

vi fate-serving/proxy/conf/application.properties

在这里插入图片描述
按照上图中修改，说明：第一个红框中配置的事Party ID，host是10000，guest是9999。第三个红框中的两个字段被注释了，要打开。

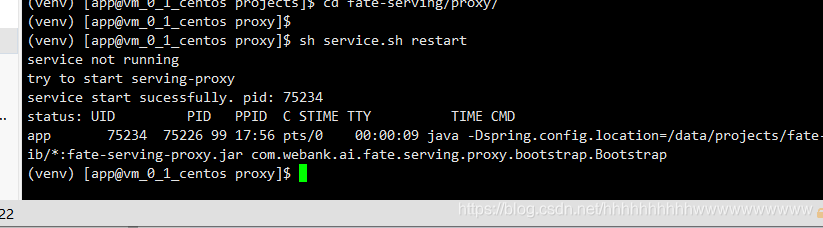

然后执行下面的命令启动服务

cd fate-serving/proxy/
sh service.sh restart

在这里插入图片描述
出现上图的log说明启动成功了

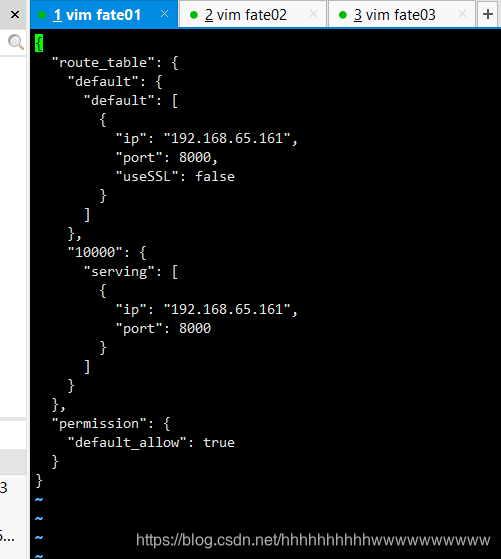

（3） 修改host的proxy服务route-table

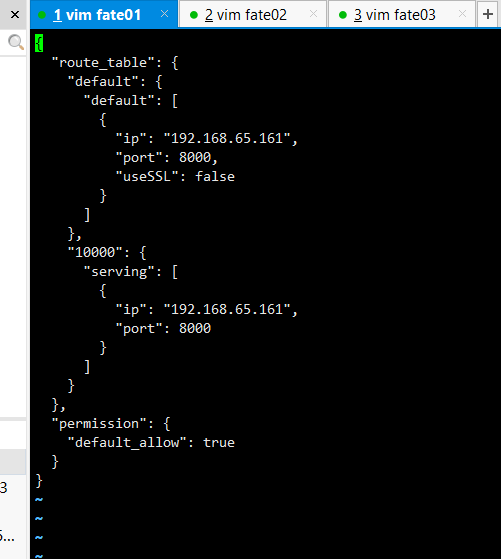

cd fate-serving/proxy/conf/
vi route_table.json

在这里插入图片描述

{
  "route_table": {
    "default": {
      "default": [
        {
          "ip": "192.168.65.161",
          "port": 8000,
          "useSSL": false
        }
      ]
    },
    "10000": {
      "serving": [
        {
          "ip": "192.168.65.161",
          "port": 8000
        }
      ]
    }
  },
  "permission": {
    "default_allow": true
  }
}

（4） 修改guest的proxy服务route-table
由于guest的请求只会向外发送，所以只需要配置出口ip端口就好， 如下代码所示只需要配置default转发规则，则会将所有请求转发至出口ip

{
  "route_table": {
    "default": {
      "default": [
        {
          "ip": "192.168.65.161",
          "port": 8869
        }
      ]
    },
    "9999": {
      "serving": [
        {
          "ip": "192.168.65.162",
          "port": 8000
        }, {
          "ip": "192.168.65.162",
          "port": 8001
        }
      ]
    }
  },
  "permission": {
    "default_allow": true
  }
}

安装serving-admin

在目标服务器（192.168.65.161 192.168.65.162 ）app用户下执行

(1) 下载软件并解压

cd /data/projects
wget https://webank-ai-1251170195.cos.ap-guangzhou.myqcloud.com/fate-serving-admin-2.0.5-release.zip
mkdir fate-serving/admin
unzip fate-serving-admin-2.0.5-release.zip -d fate-serving/admin/

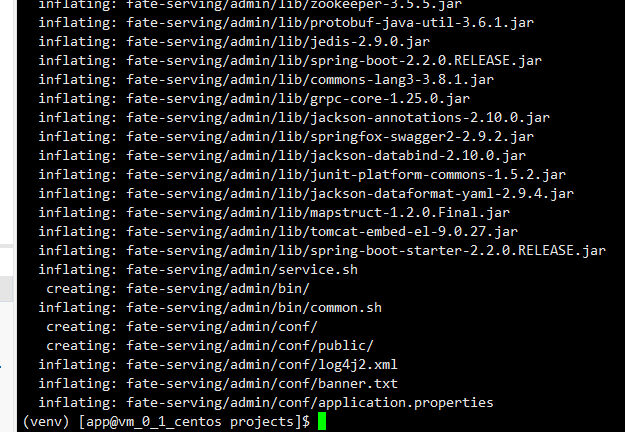

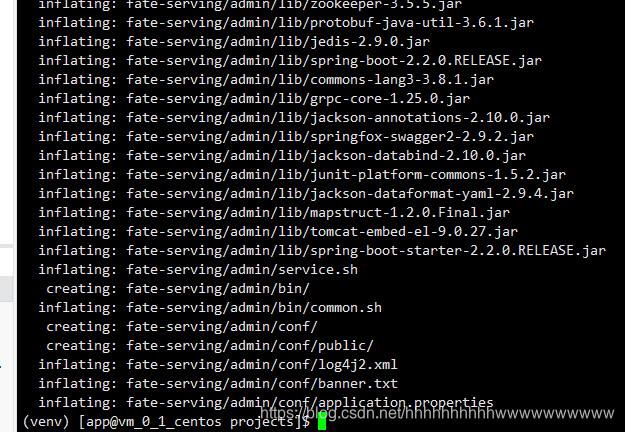

放一张图，虽然没有啥用，就是为了看看log
在这里插入图片描述

(2) 修改配置文件并启动

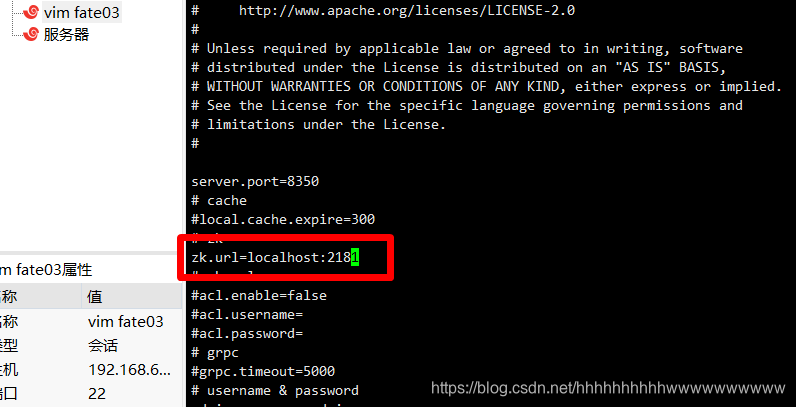

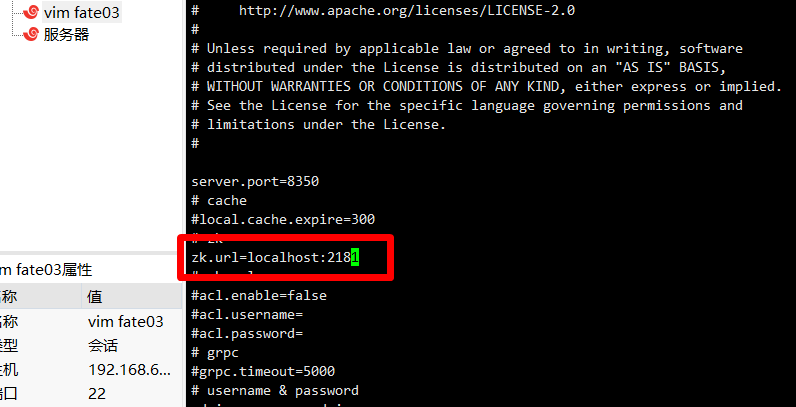

vi fate-serving/admin/conf/application.properties

在这里插入图片描述
只修改红框标注的地方，其他的不用改。注意host和guest都要修改。

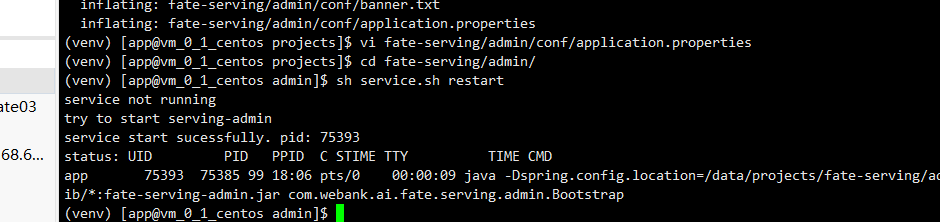

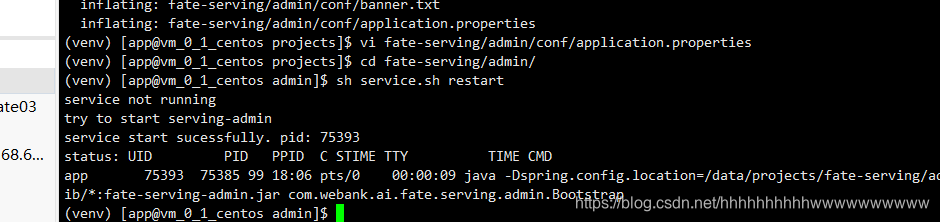

然后启动服务，执行如下命令：

cd fate-serving/admin/
sh service.sh restart

在这里插入图片描述
出现上图的log说明启动成功了。

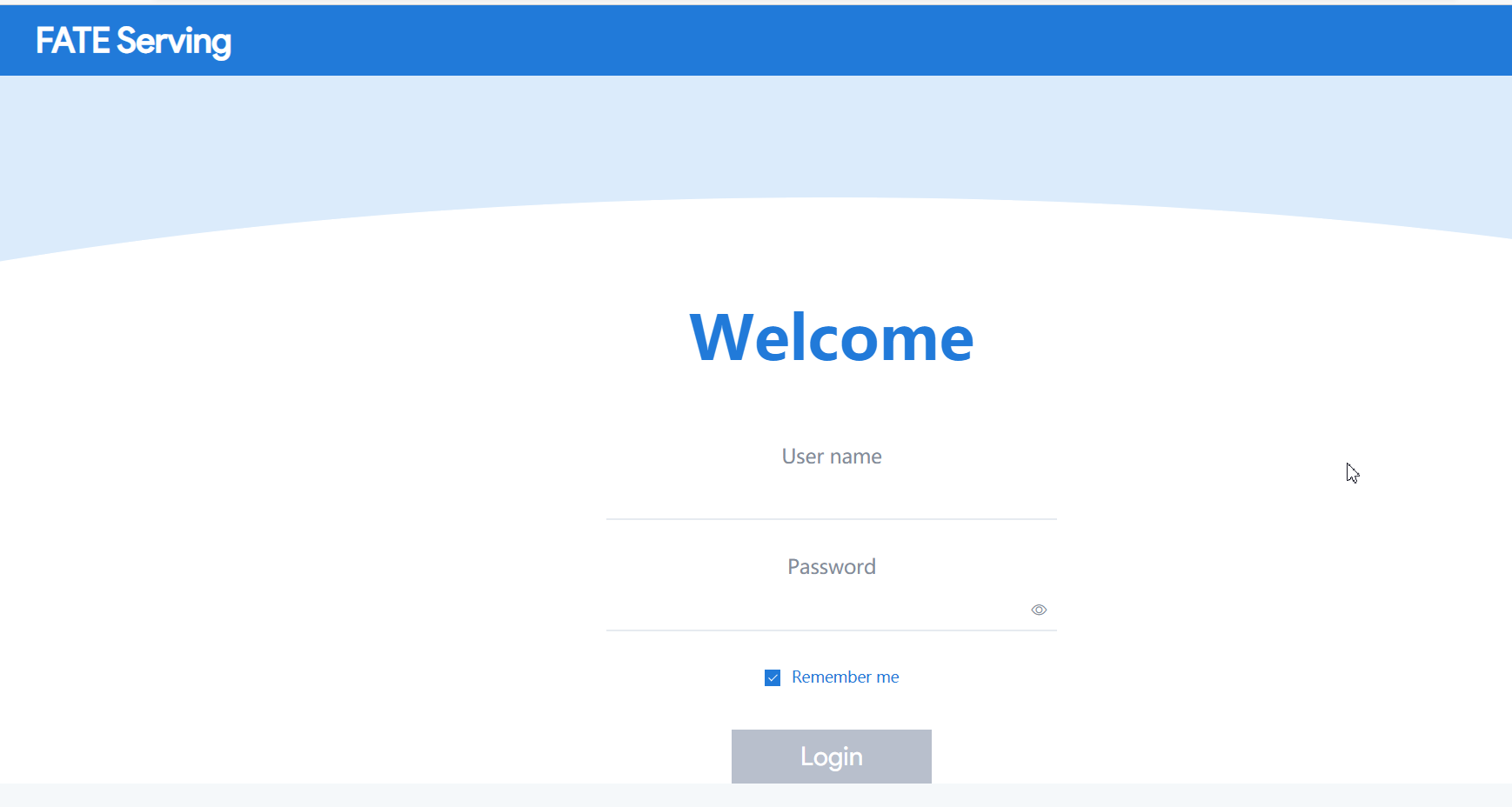

打开浏览器输入http://192.168.65.161:8350/
在这里插入图片描述

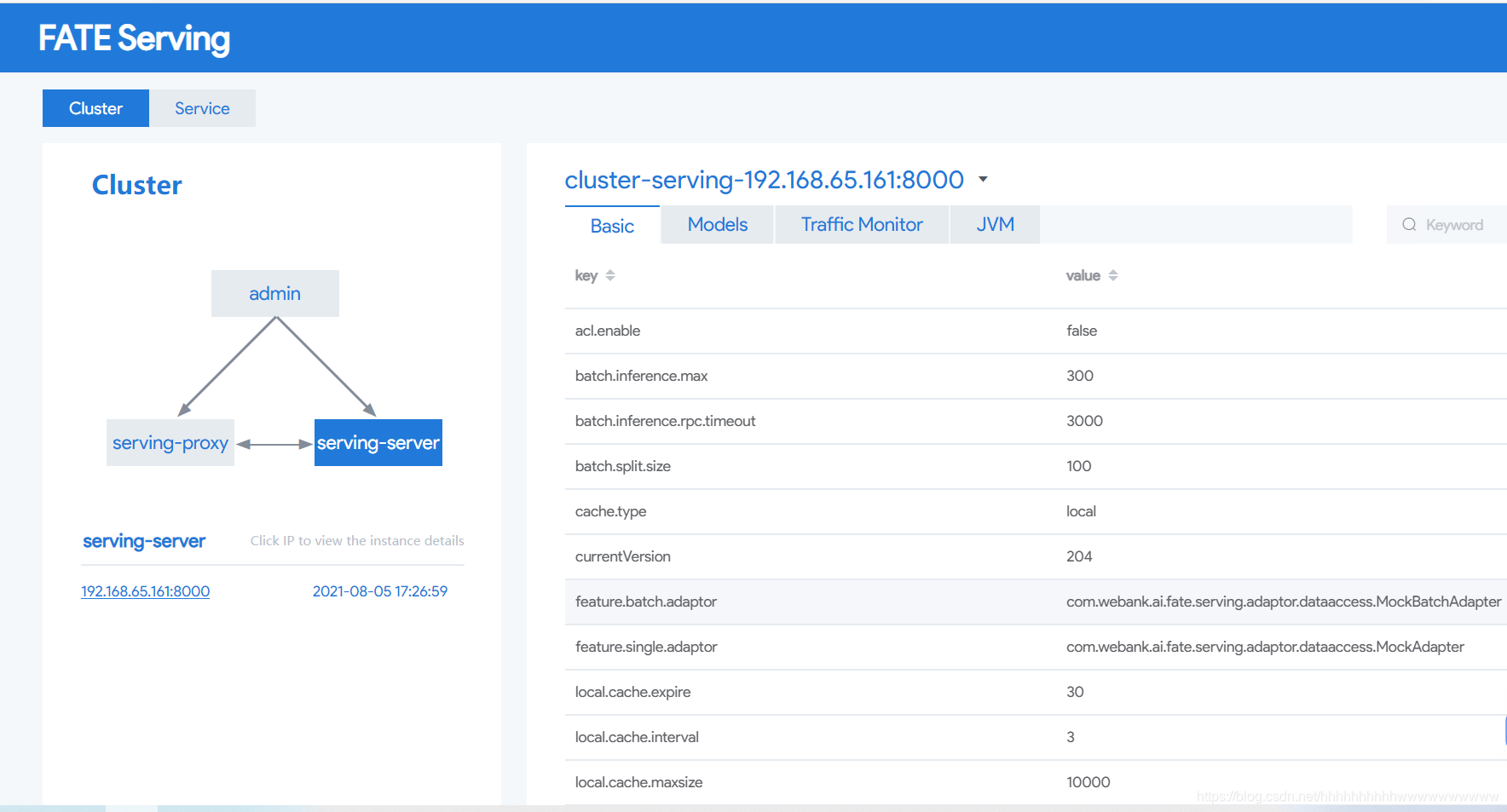

用户名和密码均输入admin后登录看到如下页面
在这里插入图片描述

测试

训练模型

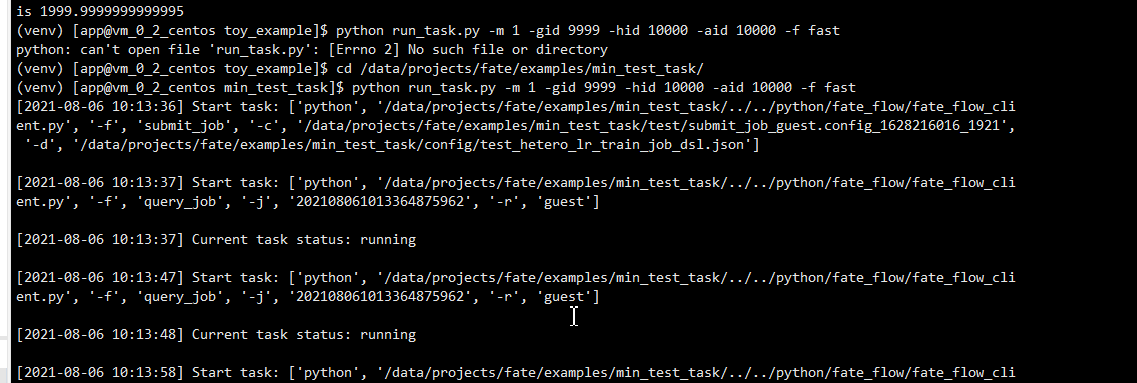

在guest机上以app用户登录执行以下命令训练模型，这将会使用hetero_lr算法训练一个模型出来。

source /data/projects/fate/bin/init_env.sh
cd /data/projects/fate/examples/min_test_task/
python run_task.py -m 1 -gid 9999 -hid 10000 -aid 10000 -f fast

image-20210806101832615

命令执行后可在浏览器输入http://192.168.65.162:8080/#/history打开FATEBoard查看建模任务运行情况。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-gCnoQggO-1628237142717)(image-20210806102840046.png)]

将会陆续产生4个任务，等待4个任务status都变为success后开始下一步发布模型。

发布模型

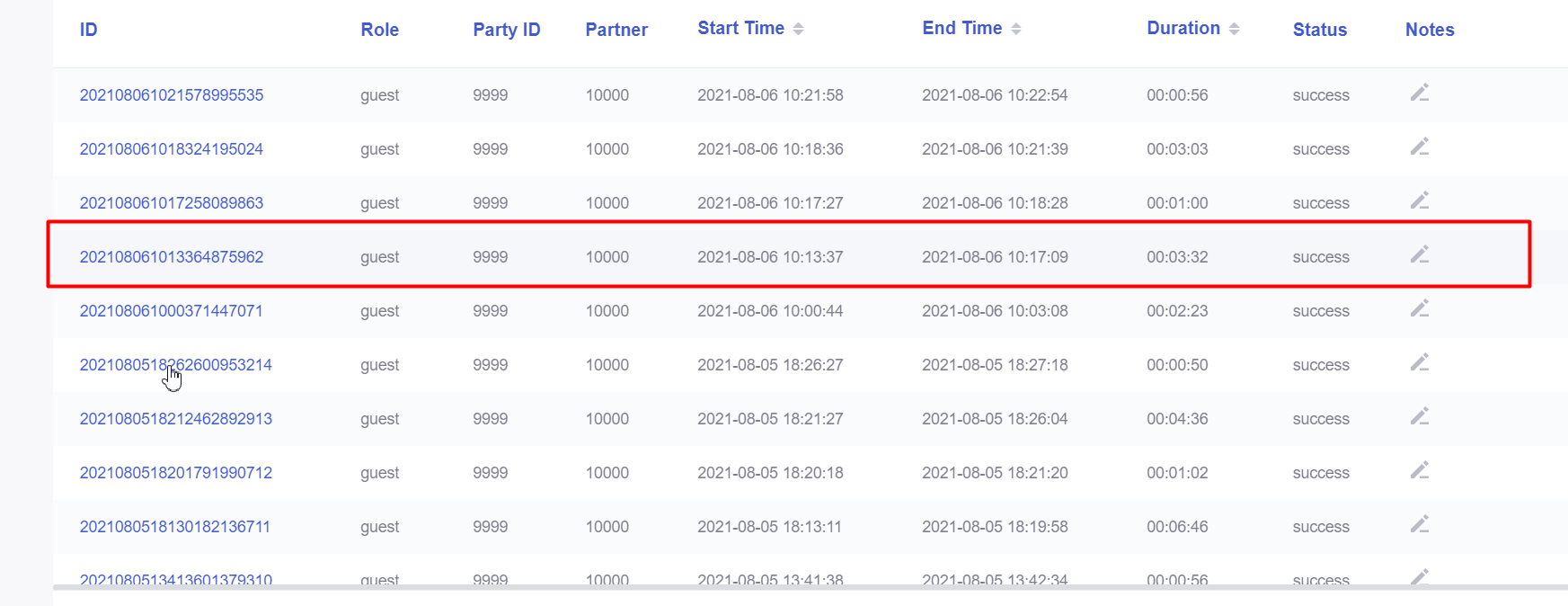

在guest机的FATEBoard点击上步中第一个运行的job，进入job详情页。

image-20210806103231348

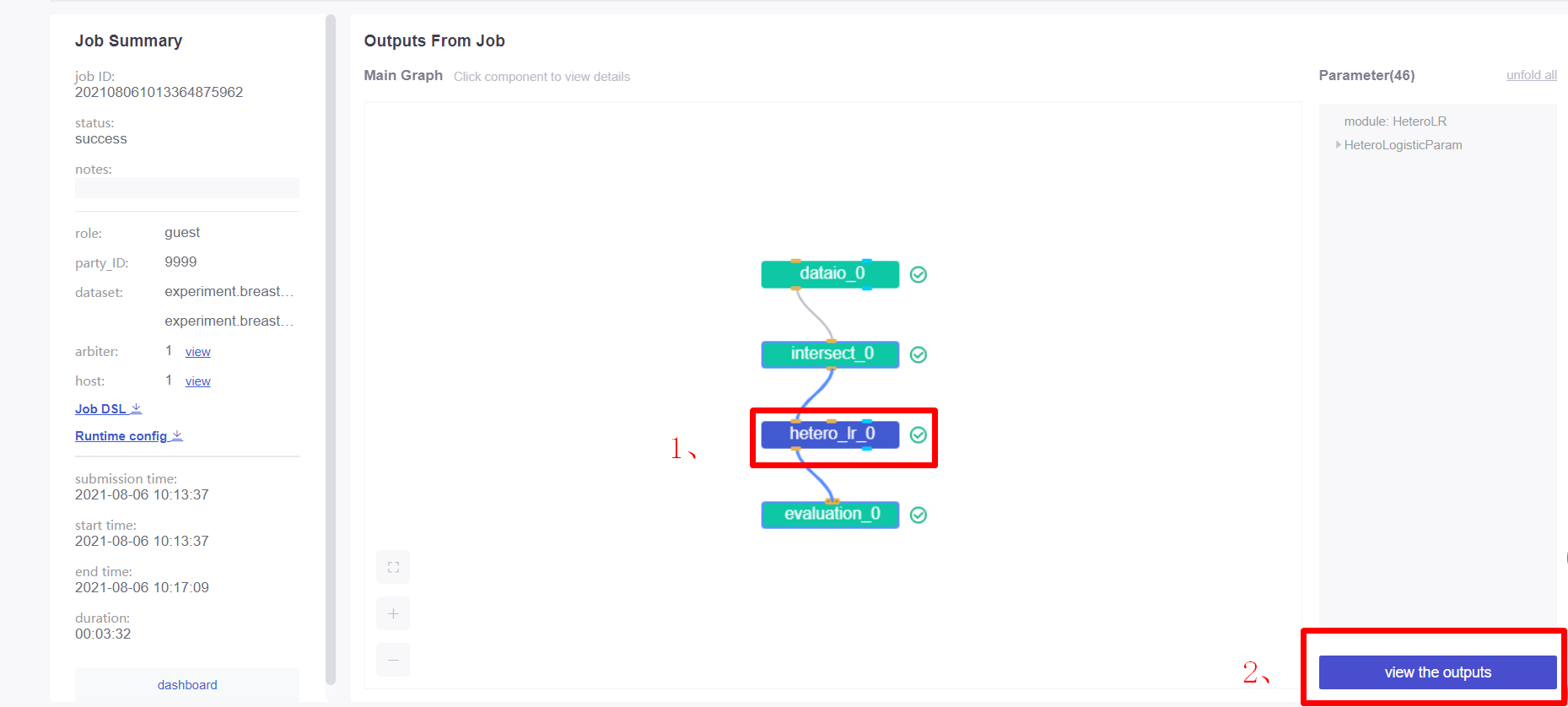

image-20210806103510499

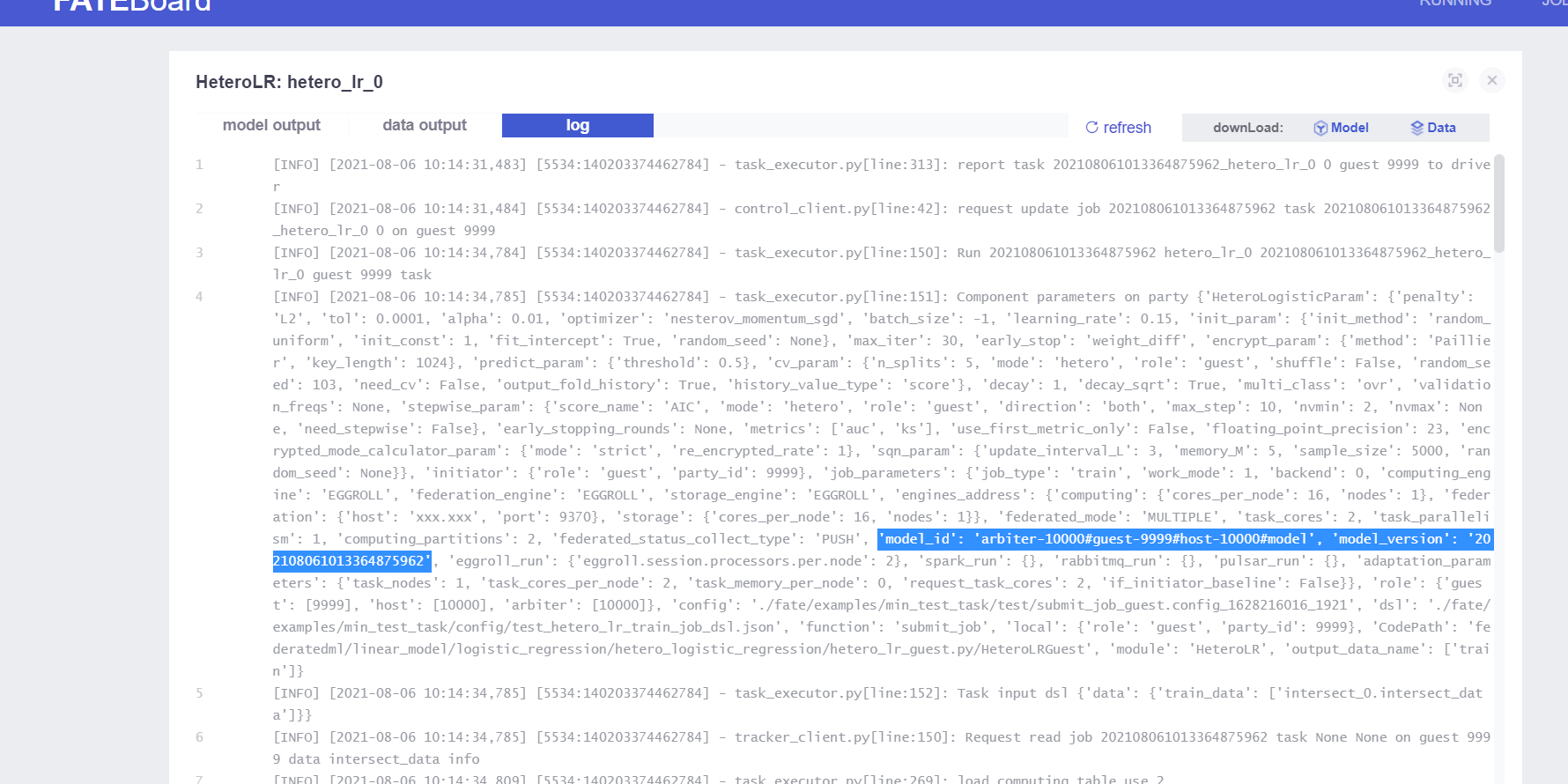

在job详情页，先点击位置1处，再点击位置2处进入查看模型信息页面。在查看模型信息页面点击tab页log，搜索寻找到model_id和model_version的值并记录下来。

image-20210806103656868

执行如下命令：

source /data/projects/fate/bin/init_env.sh
cd /data/projects/fate/python/fate_flow
vi examples/publish_load_model.json

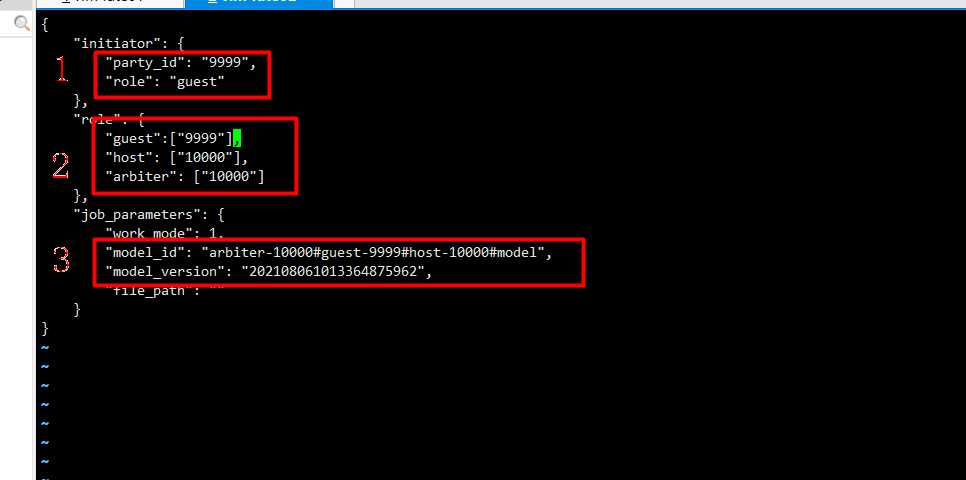

image-20210806140334895

将记录的model_id和model_version的值填入上图第三个红框处对应位置后保存退出，第一个红框修改为发起者的party id，guest的party id是9999，role里面也修改对应的party id。然后执行以下命令。

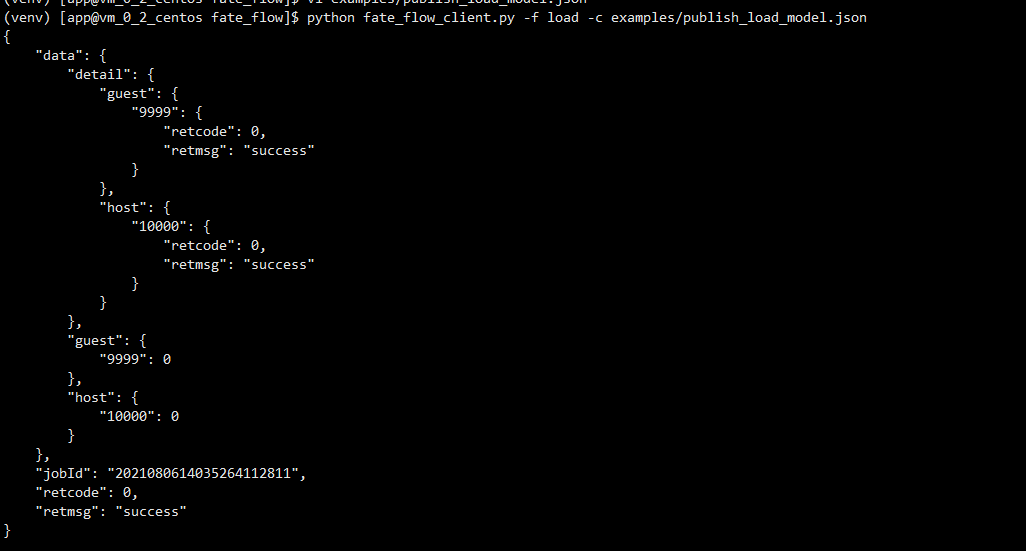

python fate_flow_client.py -f load -c examples/publish_load_model.json

image-20210806140410617

看到上图所示则模型发布成功。

绑定模型

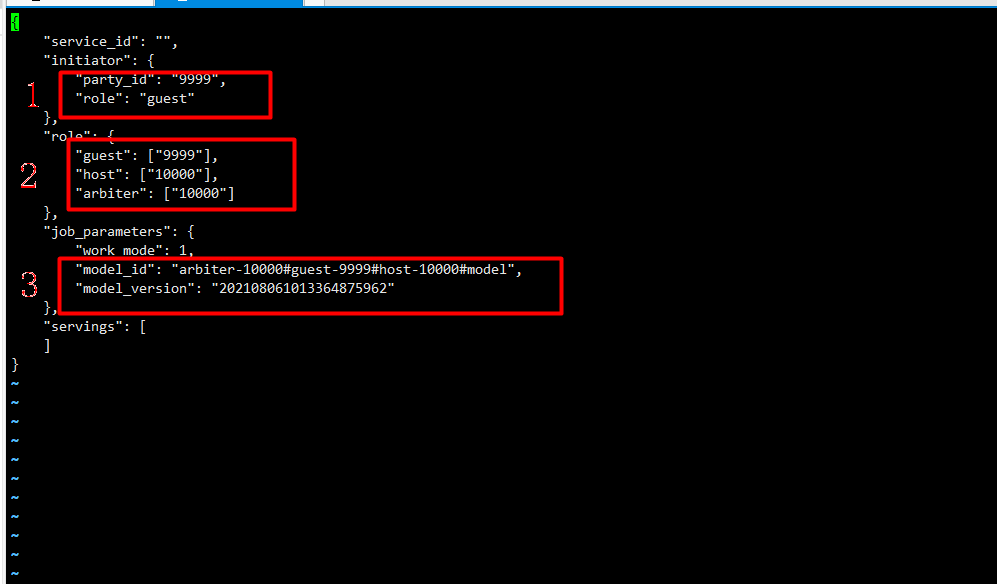

vi examples/bind_model_service.json

image-20210806141311149

按上图修改内容，service_id的值可以自定义，并将记录的model_id和model_version的值填入上图红框处对应位置后保存退出，然后执行以下命令。

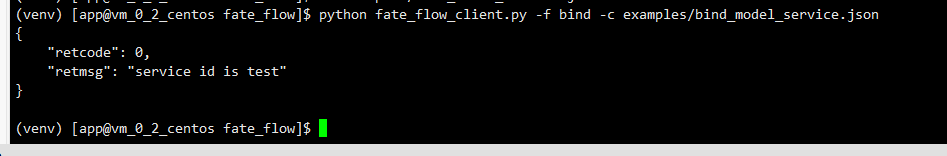

python fate_flow_client.py -f bind -c examples/bind_model_service.json

image-20210806141450388

预测测试

在浏览器输入地址http://192.168.65.162:8350/并以admin/admin登录。

image-20210806141900449打开 Tab页 Models可看到刚才发布并绑定的service_id为mytest的模型。

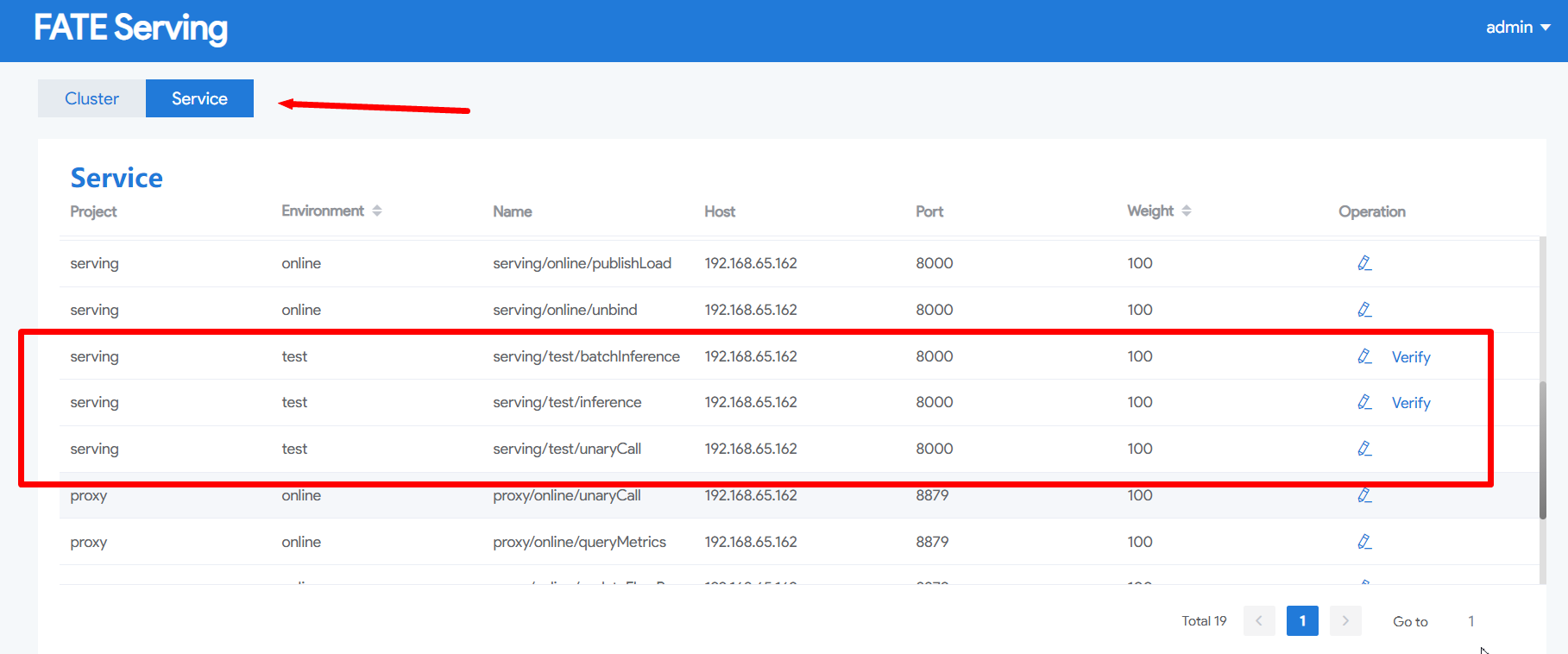

image-20210806143051408然后点击Tab页Service，可查看到Environment列有名字为test的三行数据。其中name为“serving/test/inference”的是单次预测接口，“serving/test/batchInference”是批量预测接口。点击单次预测接口Operation的Verify按钮以输入测试数据进行预测。

image-20210806143616462

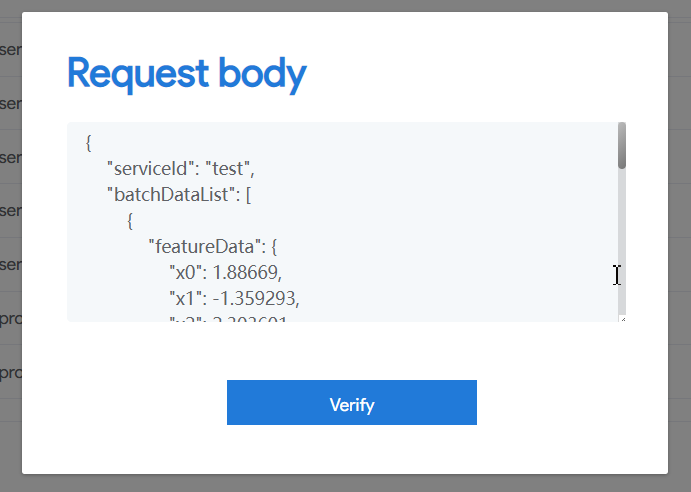

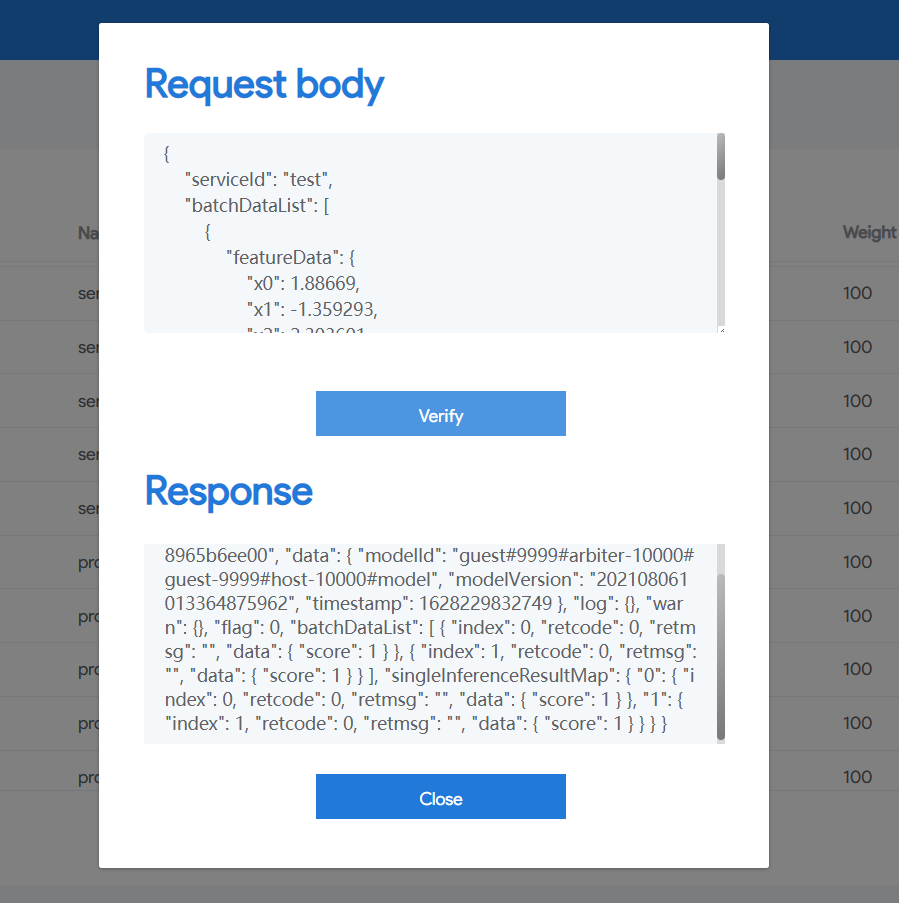

在弹出的对话框中输入以下数据后按Verify按钮：

image-20210806143651606

参考文件
https://webank-ai-1251170195.cos.ap-guangzhou.myqcloud.com/FATE-SERVING-2.0.html
