习题1

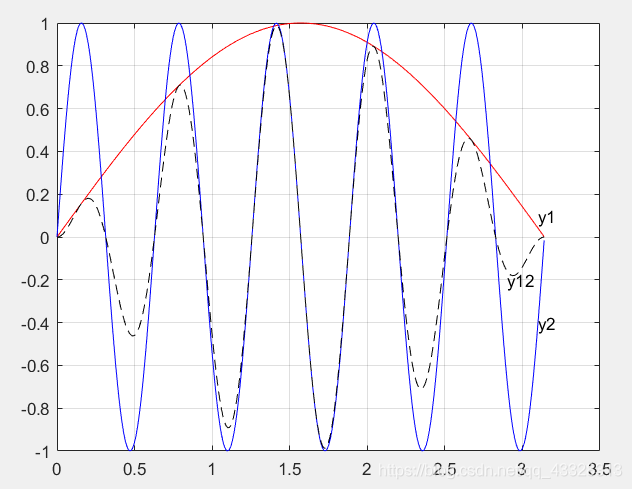

1.7 在一个图形窗口绘制函数 $y_1=\sin x$ , $y_2=\sin (10x)$ 以及 $y_{12}=y_1y_2$ 的图形，给定 $x\in[0,\pi]$

clear                    %清除工作空间的所有变量
close all                %关闭所有的Figure窗口
x=0:0.01:pi;             %定义步长
y1=sin(x);
y2=sin(10*x);
y12=y1.*y2;
plot(x,y1,'-r',x,y2,'-b',x,y12,'--k'); %画图命令，用直线段连接函数值表示曲线,y1、y2和有y12用三种不同颜色曲线加以区别
text(3.1,0.1,'y1')        %设置标号y1
text(3.1,-0.4,'y2')       %设置标号y2
text(2.9,-0.2,'y12')      %设置标号y12
grid on;                  %在图上显示网格

运行结果：

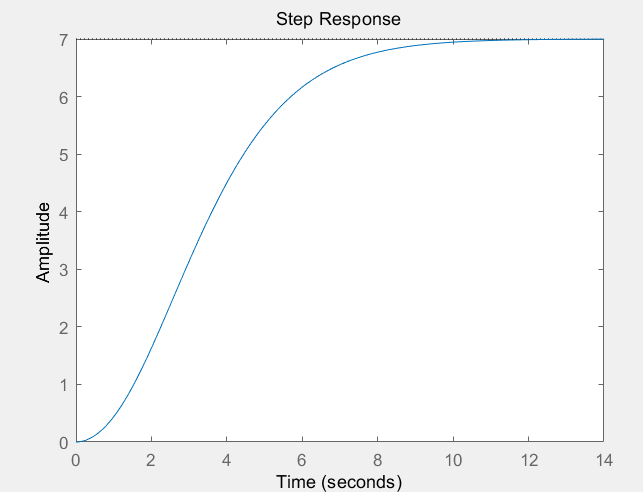

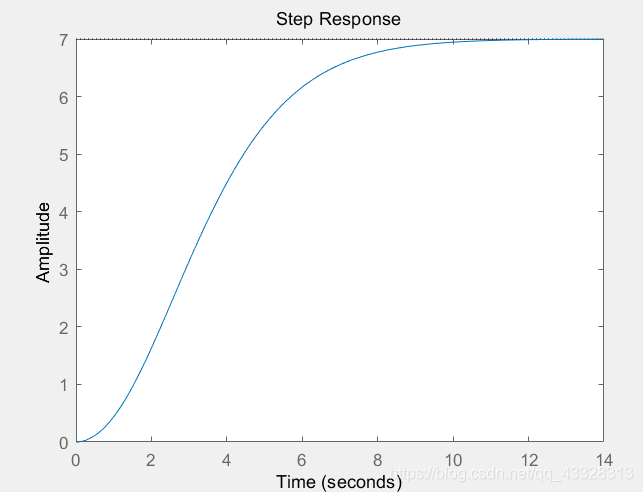

1.12 设系统传递函数模型：

$$G(s)=\frac{s^2+3s+7}{s^4+4s^3+6s^2+4s+1}$$

用 $step()$ 函数绘制系统的阶跃响应曲线。

clear
close all
num=[1 3 7];
den=[1 4 6 4 1];
sys=tf(num,den);
step(sys);

运行结果：
