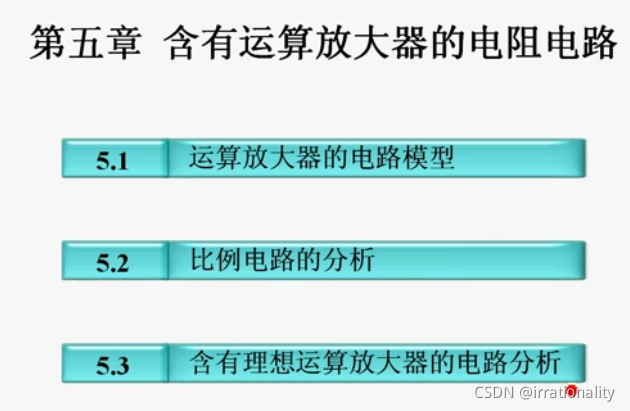

电路(五)含有运算放大器的电阻电路

举报
irrational 发表于 2022/01/17 22:54:40 2022/01/17
【摘要】        利用虚短和虚断,来求得这个比例关系      一般只要是输出端就不列写。    设计一个电路在计算机内部实现位运算。   设计比例器的原理:叠加原理 最后我们吧这个问题上升到本质...

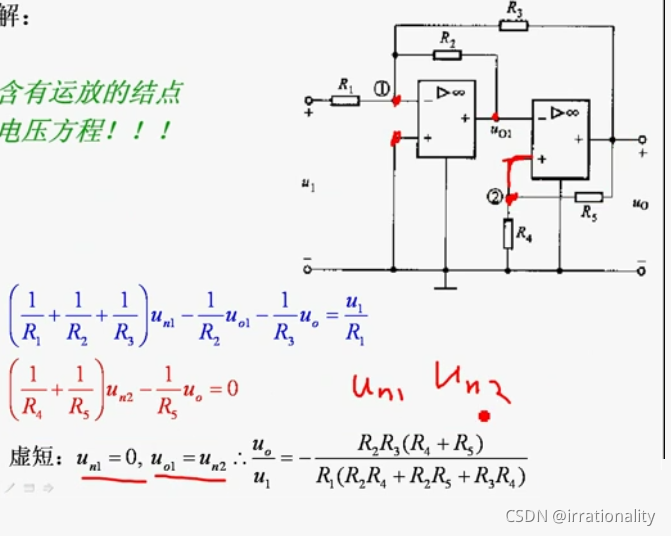

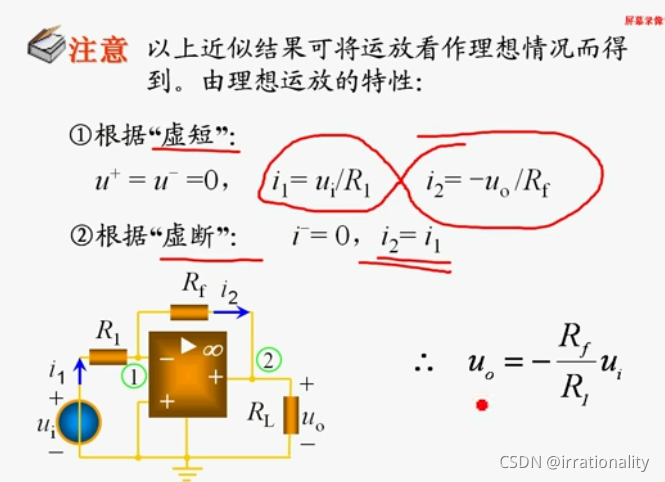

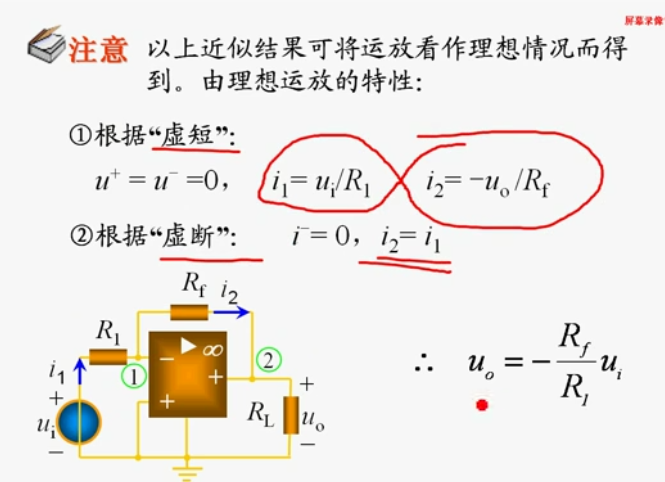

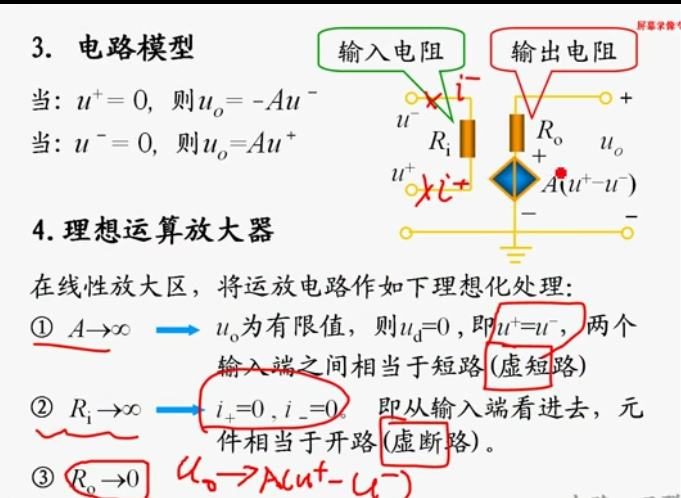

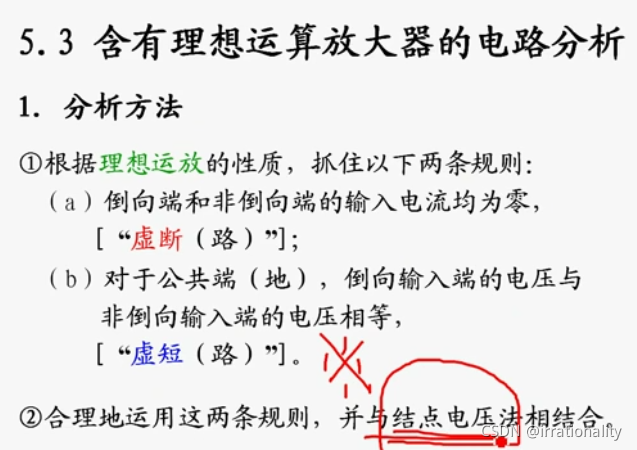

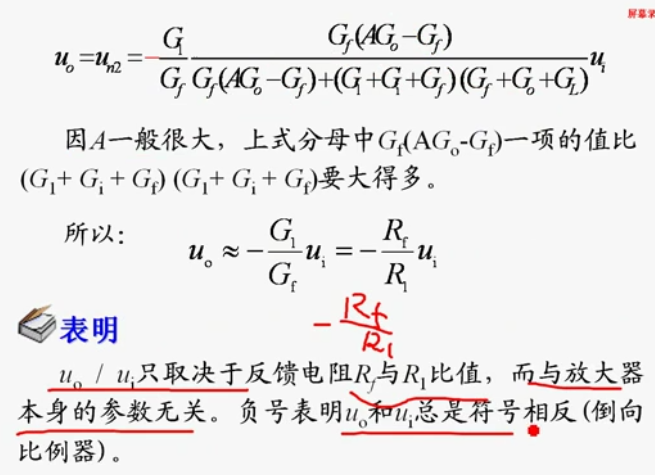

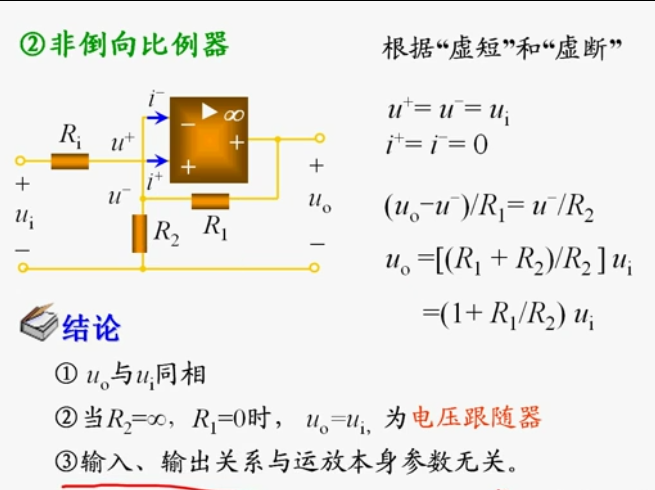

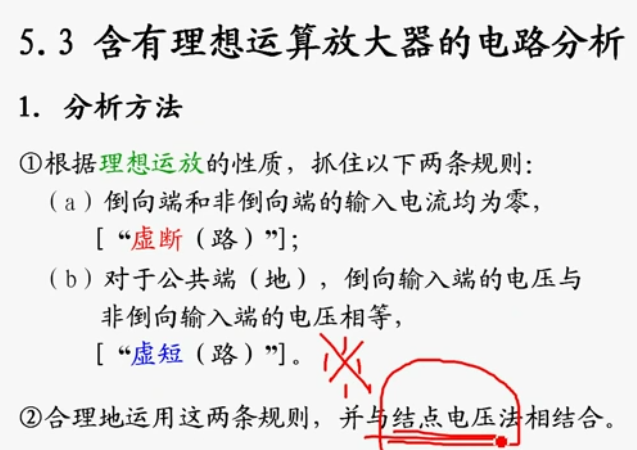

 利用虚短和虚断,来求得这个比例关系

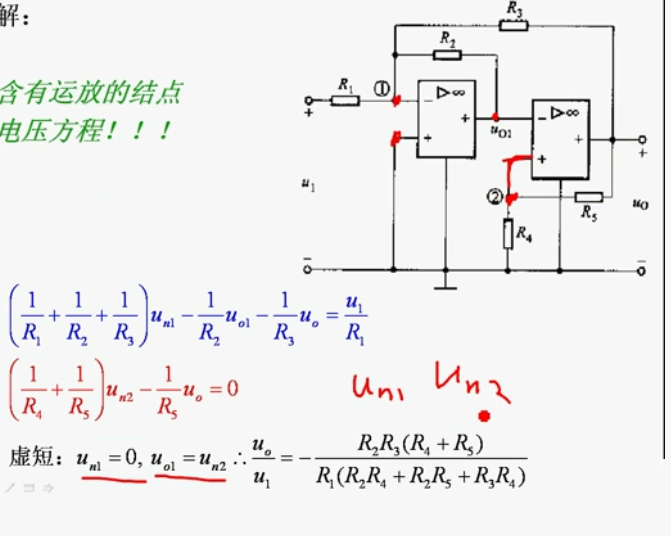

 一般只要是输出端就不列写。

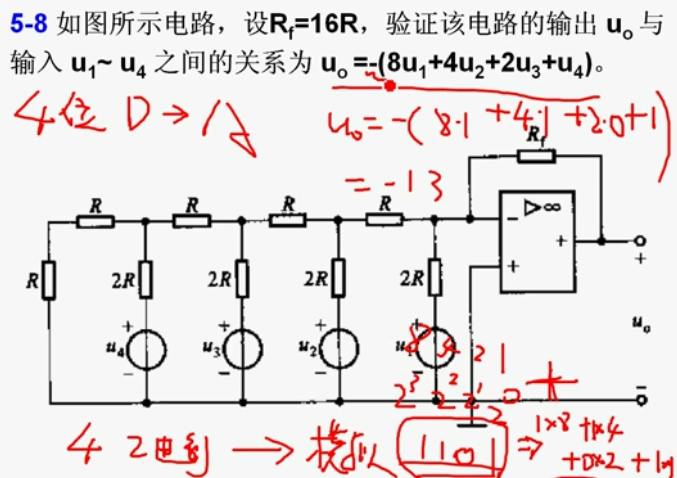

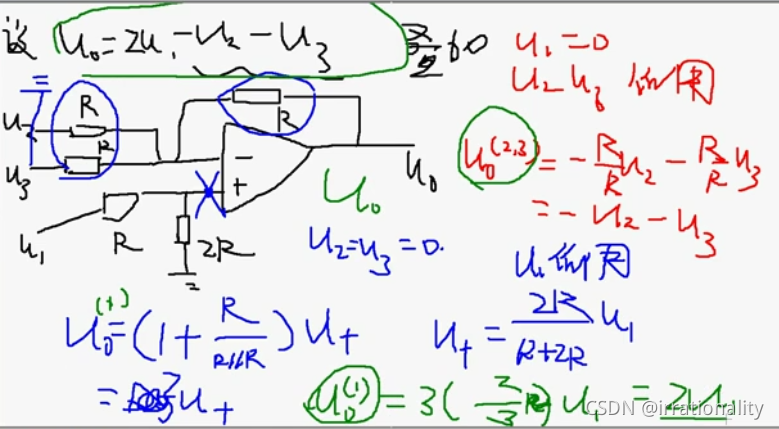

 设计一个电路在计算机内部实现位运算。

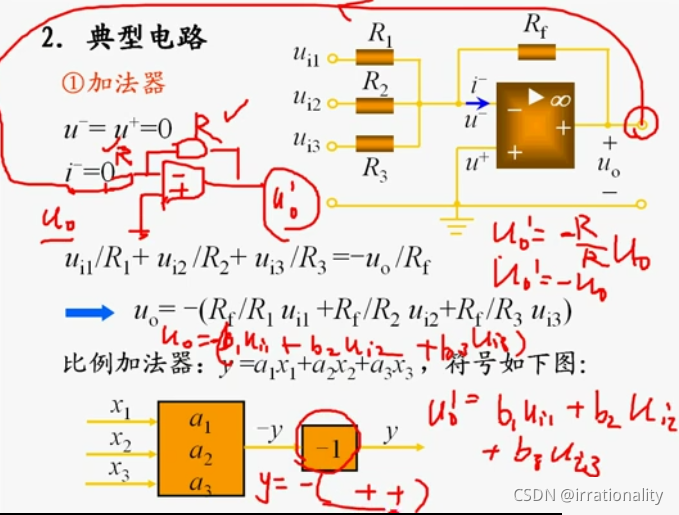

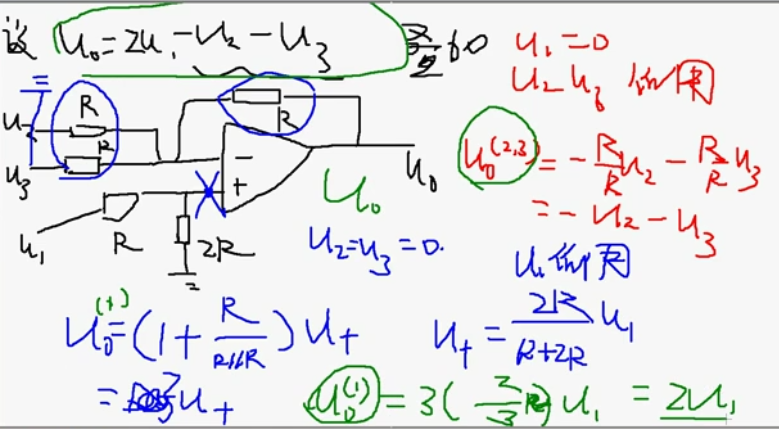

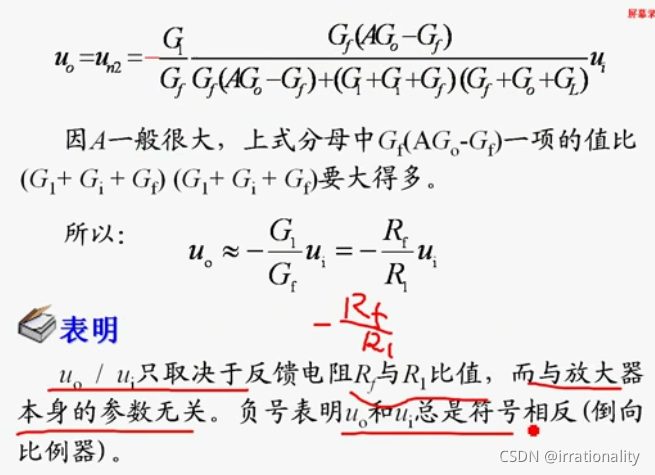

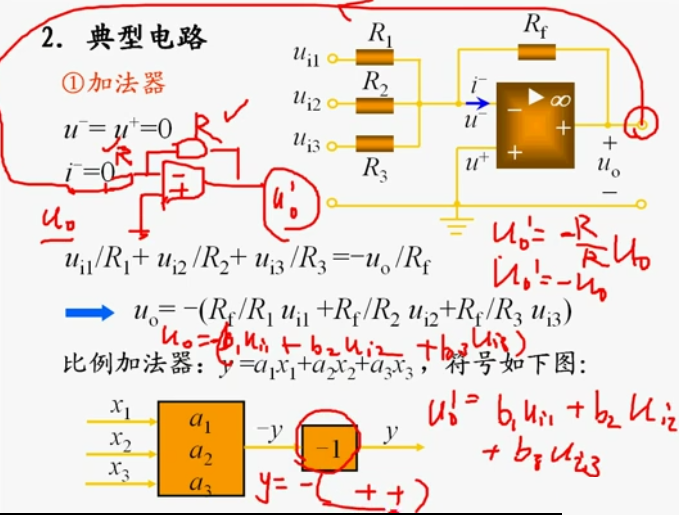

设计比例器的原理:叠加原理

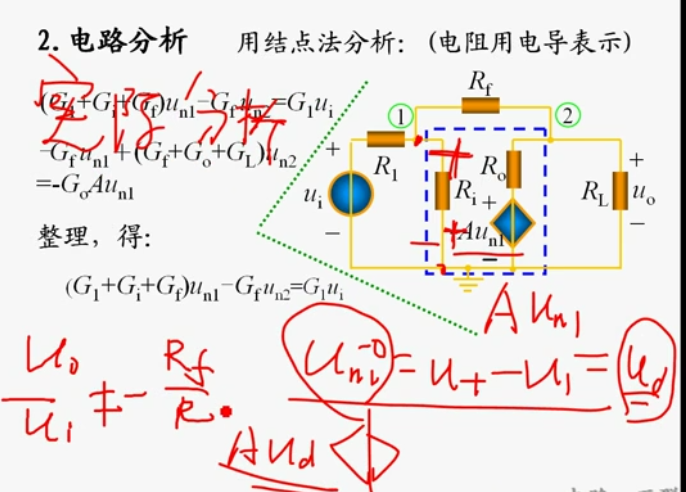

最后我们吧这个问题上升到本质

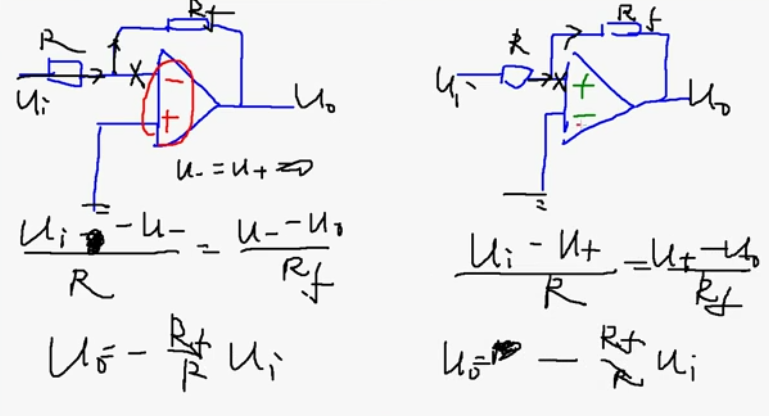

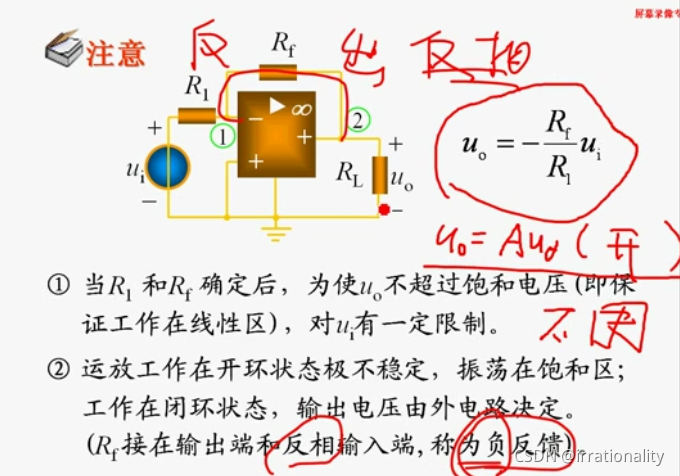

用虚短和虚断无法区别接线错误,如果你的实验数据不一样,那么你可能只需要对调一下正负极就可以了。



 用实际电路去分析,才可以找到最终的错误!





文章来源: blog.csdn.net,作者:irrationality,版权归原作者所有,如需转载,请联系作者。

原文链接:blog.csdn.net/weixin_54227557/article/details/121146480
