简介

Sentinel提供了丰富的限流、熔断功能。它支持控制台配置限流、熔断规则，支持集群限流，并可以将相应服务调用情况可视化。
目前已经有很多项目接入了Sentinel，而本文主要是对Sentinel的限流功能做一次详细的分析。

Sentinel会进行流量统计，执行流量控制规则。而统计数据的展示和规则的设置在 sentinel-dashboard 项目中，这是一个 Spring MVC 应用，有后台管理界面，我们通过这个管理后台和各个应用进行交互。
当然，你不一定需要 dashboard，仅仅使用 sentinel-core，它会将统计信息写入到指定的日志文件中，通过该文件内容来了解每个接口的流量情况。这时只是使用到了 Sentinel 的流量监控功能。

dashboard 应用默认不持久化数据，它的所有数据都在内存，所以 dashboard 重启意味着所有数据都会丢失。你应按需要定制化 dashboard，如至少你应该要持久化规则设置，QPS 数据非常适合存放在时序数据库中，当然如果你的数据量不大，存 MySQL 也问题不大，定期清理一下过期数据即可，因为大部分人应该不会关心一个月以前的 QPS。

• Sentinel 的核心将不同 Slot 按序串在一起（责任链模式），从而将不同功能（限流、降级、系统保护）组合在一起。核心结构：

slot chain 其实可以分为两部分：统计数据构建部分（statistic）和判断部分（rule checking）。

Sentinel 的数据统计

数据统计模块的内容，这样读者在后面看到相应的内容的时候心里有一些底。这节内容还是比较简单的，当然，如果你希望立马进入 Sentinel 的主流程，可以先跳过这一节。

Sentinel 的定位是流量控制，它有两个维度的控制，一个是控制并发线程数，另一个是控制 QPS，它们都是针对某个具体的接口来设置的，其实说资源比较准确，Sentinel 把控制的粒度定义为 Resource。

要做控制，首先就要先做统计，它要知道当前接口的 QPS 和并发是多少，进而判断一个新的请求能不能让它通过。
数据统计的代码在

StatisticNode

QPS 数据使用了滑动窗口：

• 保存最近60秒的统计信息。 windowLengthInMs 故意设置为1000毫秒，表示每秒每个桶，这样我们就可以获得每秒的准确统计信息。
• 线程数量的计数器，即统计并发量

可知，Sentinel 统计了 秒 和 分 两个维度，现在看其实现类

ArrayMetric

Sentinel中的基本度量标准类，使用内部 BucketLeapArray。

属性

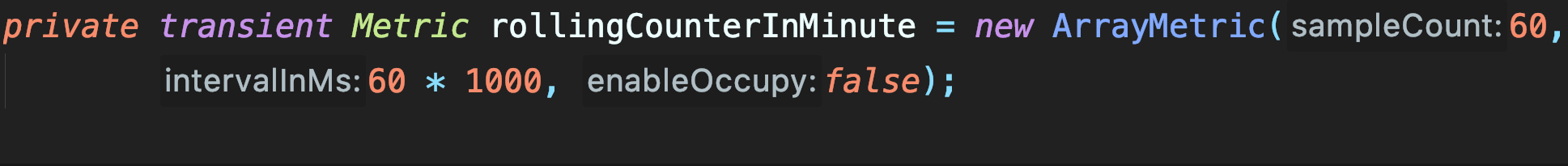

• 以分钟维度统计的使用来说，使用子类 BucketLeapArray 实现。


构造器

LeapArray

字段

• 条件（谓词）更新锁，仅在不使用当前桶时使用。

• 内部核心数组 array，它的长度为 60，就是有 60 个窗口，每个窗口长度为 1 秒，一分钟走完一轮。
  然后下一轮开启“覆盖”操作。


每个窗口是一个 WindowWrap 类实例。

添加数据的时候，先判断当前走到哪个窗口了（当前时间(s) % 60 即可），然后需要判断这个窗口是否是过期数据，如果是过期数据（窗口代表的时间距离当前已经超过 1 分钟），需要先重置这个窗口实例的数据。

统计数据同理，如统计过去一分钟的 QPS 数据，就是将每个窗口的值相加，当中需要判断窗口数据是否是过期数据，即判断窗口的 WindowWrap 实例是否是一分钟内的数据。

核心逻辑都封装在了 currentWindow(long timeMillis) 和 values(long timeMillis)方法中。

添加数据的时候，我们要先获取操作的目标窗口，也就是

分维度数据统计

currentWindow

Sentinel 在这里处理初始化和过期重置的情况

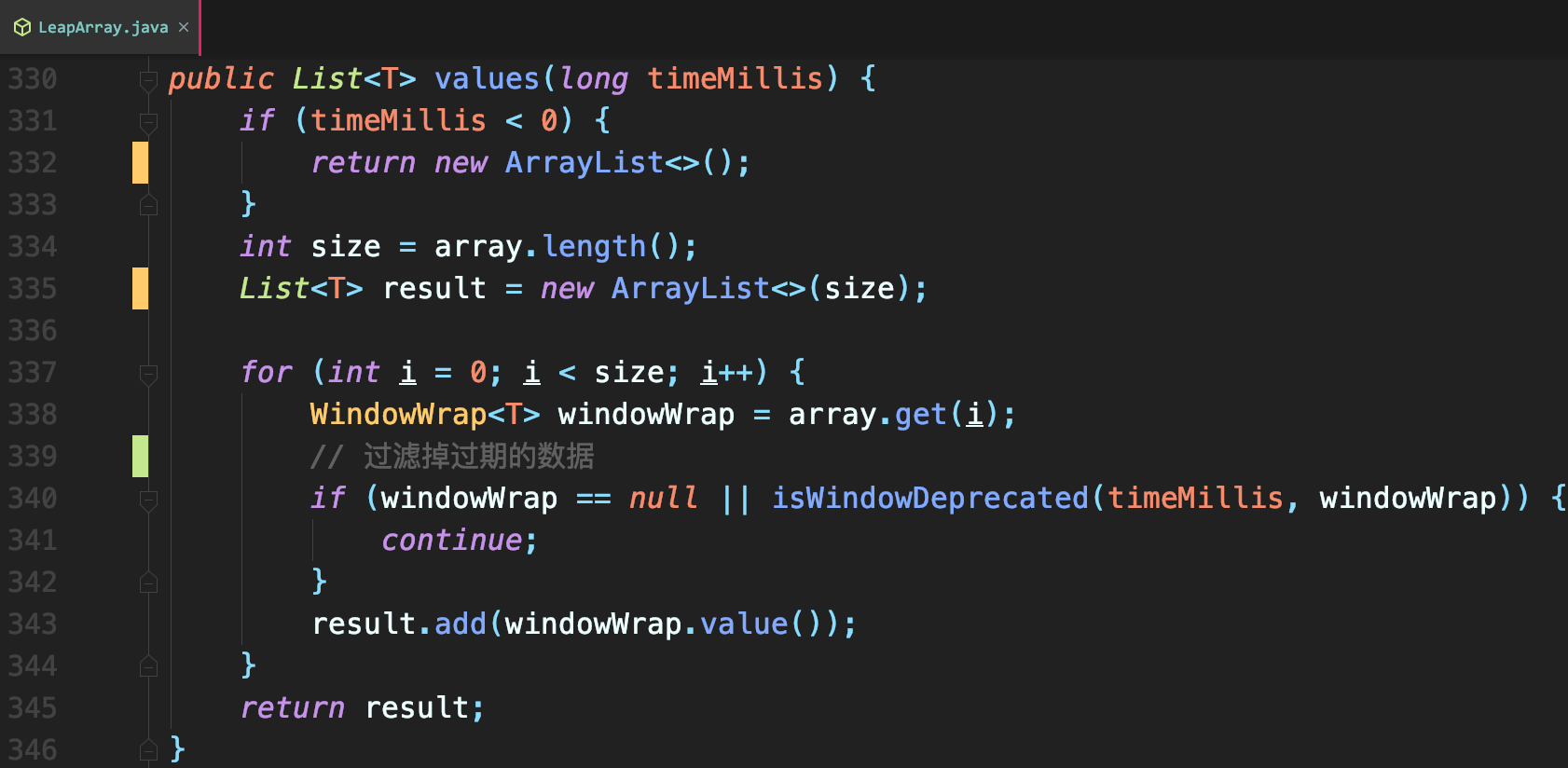

获取数据，使用的是

values

• 返回“有效”窗口中的数据

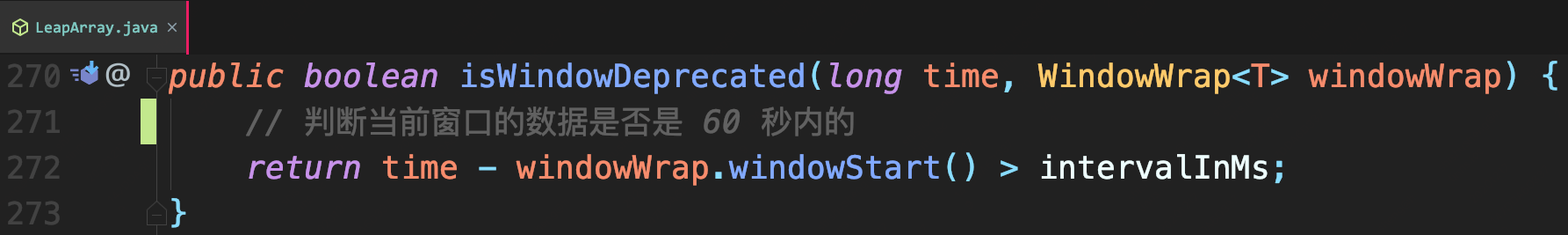

• isWindowDeprecated

案例

红色部分的Context 代表一个调用链的入口，Context 实例设置在 ThreadLocal，所以它是跟着线程走的，如果要切换线程，需要手动切换。
ContextUtil#enter 有俩参数：

• context name
  调用链的入口，以区分不同调用链路，默认是

• origin
  调用方标识，作用

  • 黑白名单的授权控制
  • 统计诸如从应用 application-a 发起的对当前应用 interfaceXxx() 接口的调用，目前这个数据会被统计，但是 dashboard 中并不展示

进入 BlockException 异常分支，代表该次请求被流量控制规则限制，一般会让代码走入到熔断降级逻辑。当然，BlockException 其实有好多个子类

亦可 catch 具体子类处理。

SphU#entry 方法的参数：

• 第一个参数
  标识资源，通常就是我们的接口标识，对于数据统计、规则控制等，我们一般都是在这个粒度上进行的，根据这个字符串来唯一标识，它会被包装成 ResourceWrapper 实例。

• 第二个参数

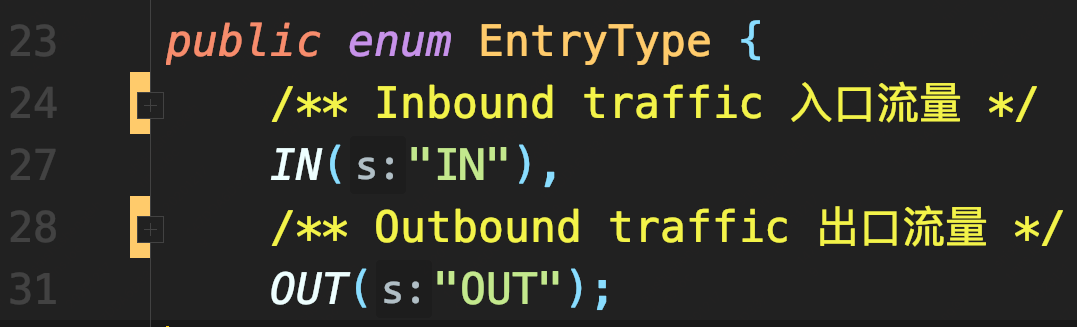

  标识资源的类型


  • EntryType.IN
    入口流量，比如我们的接口对外提供服务，那通常就是控制入口流量

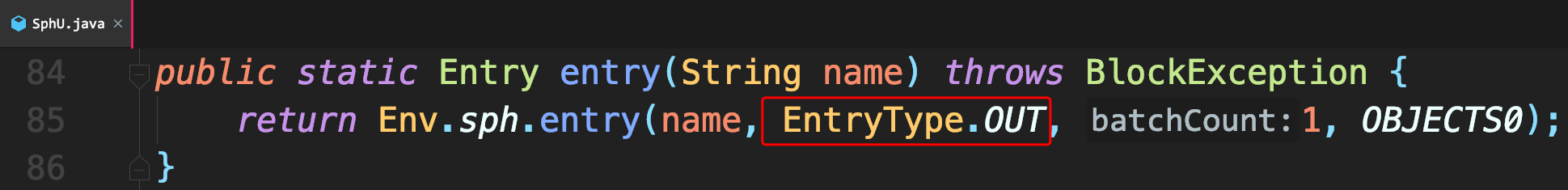

  • EntryType.OUT

    默认就是出口流量，它的业务需要调用订单服务，像这种情况，压力其实都在订单服务，那就指定它为出口流量。

流量类型在 SystemSlot 类中用以实现自适应限流，根据系统健康状态来判断是否要限流，如果是 OUT 类型，由于压力在外部系统中，所以就不需要执行该规则。

若在一个方法中写，要注意内层的 Entry 先 exit，才能做外层的 exit，否则会抛出异常。源码角度来看，是在 Context 实例中，保存了当前的 Entry 实例。

源码解析

ContextUtil

static 代码块

这里会添加一个默认的 EntranceNode 实例。

enter

该行代码可不写，通常情况下，都不会显示设置 context。

ContextUtil.enter("user-center", "app-A");

如果不显式调用该方法，就会进入到默认 context。

然后上面的这个方法会走进 ContextUtil#trueEnter，添加名为 “user-center” 的 EntranceNode 节点：

若不显式调用 ContextUtil#enter，那 root 就只有一个默认节点 sentinel_default_context。

context，线程执行的上下文，在 Sentinel 中对于一个新的 context name，Sentinel 会往树中添加一个 EntranceNode 实例。所以它的作用是为了区分调用链路，标识调用入口。在 sentinel-dashboard 中，我们可以很直观地看出调用链路：

SphU

entry

CtSph#entryWithPriority

lookProcessChain(resourceWrapper)

链中每一个节点是一个 Slot 实例，这个链通过 BlockException 异常来告知调用入口最终的执行情况。

Sentinel 提供了 SPI 端点，让我们可以自己定制 Builder，如添加一个 Slot 进去。

由于 SlotChainBuilder 接口设计，我们只能全局所有的 resource 使用相同的责任链配置。

按照默认的 DefaultSlotChainBuilder 生成的责任链继续源码。
对相同的 resource，使用同一责任链实例，不同 resource，使用不同责任链实例。
resource 实例根据 resource name 来判断，和线程没有关系。
