opencv4 图像无缝融合

一：API函数介绍

OpenCV3.x的图像计算模块多了新算法API-无缝克隆(Seamless Cloning)，主要是针对图像编辑，局部修改等应用场景实现迁移对象与原图像场景的无缝克隆。相关函数与参数说明如下：

1. seamlessClone(

2. InputArray src, // 输入的待克隆的图像，三通道

3. InputArray dst, // 输入的克隆目标图像，三通道

4. InputArray mask, // 遮罩层，大小跟src图像一样大

5. Point p, // 克隆图像在dst图像上的中心位置

6. OutputArray blend, // 克隆完成输出图像

7. int flags // 克隆方法选择

8. )

支持的克隆方法有三种分别如下

- NORMAL_CLONE

把待克隆的src对象完整的插入到dst目标图像图像中去，不改变其轮廓特征与结构

- MIXED_CLONE

混合克隆跟正常克隆相比，它会把背景颜色与纹理考虑进去，对轮廓特征与背景实现透明通道混合。

- MONOCHROME_TRANSFER

基于特征的迁移融合，只会把特征融合到背景图像当中。

二：代码演示

一般我们使用无缝克隆时候最常用设置就是正常克隆，都是想无缝替换或者融合特定对象到场景中去。演示程序主要是基于图像二值化实现自动遮罩层提取生成，然后基于遮罩图像，原图像、目标图像使用无缝克隆算法生成混合之后的输出图像。

案例一：文字融合

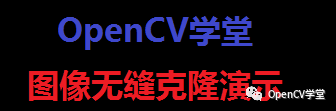

文字信息

目标图像

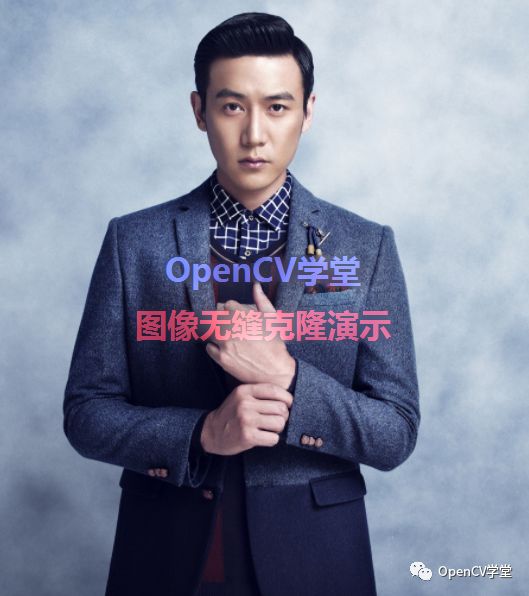

融合效果

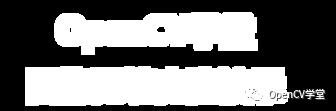

遮罩层

演示源码

1. #include <opencv2/opencv.hpp>

2. #include <iostream>

4. using namespace cv;

5. using namespace std;

7. int main(int argc, char** argv) {

8.    Mat dst = imread("D:/javaopencv/test.png");

9.    Mat image = imread("D:/javaopencv/text_opencv.png");

10.    if (dst.empty() || image.empty()) {

11.        printf("could not load image...\n");

12.        return -1;

13.    }

14.    Mat gray, mask;

15.    cvtColor(image, gray, COLOR_BGR2GRAY);

16.    threshold(gray, mask, 0, 255, THRESH_BINARY | THRESH_OTSU);

17.    Mat k = getStructuringElement(MORPH_RECT, Size(10, 10), Point(-1, -1));

18.    dilate(mask, mask, k);

19.    imshow("mask", mask);

20.    imshow("input", image);

21.    imshow("target", dst);

22.    imwrite("D:/mask.png", mask);

24.    Mat blend;

25.    seamlessClone(image, dst, mask, Point(dst.cols/2, dst.rows/2), blend, NORMAL_CLONE);

26.    imshow("blend-image", blend);

27.    imwrite("D:/blend.png", blend);

29.    waitKey(0);

30.    return 0;

31. }

案例二：对象融合

对象信息

目标图像

融合效果

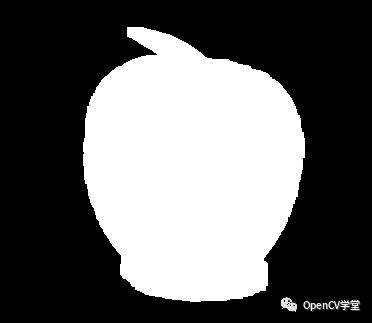

遮罩层

演示源码

1. #include <opencv2/opencv.hpp>

2. #include <iostream>

4. using namespace cv;

5. using namespace std;

7. int main(int argc, char** argv) {

8.    Mat dst = imread("D:/javaopencv/landscape.png");

9.    Mat image = imread("D:/javaopencv/myapple.png");

10.    if (dst.empty() || image.empty()) {

11.        printf("could not load image...\n");

12.        return -1;

13.    }

14.    Mat gray, mask;

15.    cvtColor(image, gray, COLOR_BGR2GRAY);

16.    threshold(gray, mask, 0, 255, THRESH_BINARY_INV | THRESH_OTSU);

17.    Mat k = getStructuringElement(MORPH_RECT, Size(10, 10), Point(-1, -1));

18.    dilate(mask, mask, k);

19.    imshow("mask", mask);

20.    imshow("input", image);

21.    imshow("target", dst);

22.    imwrite("D:/mask.png", mask);

23.    add(image, Scalar(100, 100, 100), image, mask);

25.    Mat blend;

26.    seamlessClone(image, dst, mask, Point(dst.cols*0.7, dst.rows/2), blend, NORMAL_CLONE);

27.    imshow("blend-image", blend);

28.    imwrite("D:/blend.png", blend);

30.    waitKey(0);

31.    return 0;

32. }

注意点：

上述代码中，我使用了add来提升输入图像的亮度，这样做的好处是可以让融合之后的图像跟原图更加相似，感兴趣可以尝试注释掉看看会出来什么结果。另外还可以尝试本文中提到另外两种融合方法，这里就不再一一举例说明。
