参考链接: 利用neon技术对矩阵旋转进行加速

目标:将输入矩阵顺时针旋转90度,如下图所示:

   输入矩阵                                      输出矩阵



以 8x8x8bit 的矩阵(更大的矩阵可以分块为 8x8x8bit)为例,基本的思路就是,逐渐扩大粒度(8bit 到 32bit)的 2x2 矩阵旋转

vtrn 示意图,可以看作是 2x2 矩阵的转置



原始的数据的字节表示形式

以 8 bit 为单位进行旋转:



  1. temp1 = vtrn_u8(mat1.val[1], mat1.val[0]);
  2. temp2 = vtrn_u8(mat1.val[3], mat1.val[2]);
  3. temp3 = vtrn_u8(mat2.val[1], mat2.val[0]);
  4. temp4 = vtrn_u8(mat2.val[3], mat2.val[2]);

 结果以 16 bit 看作一个数(小端存储

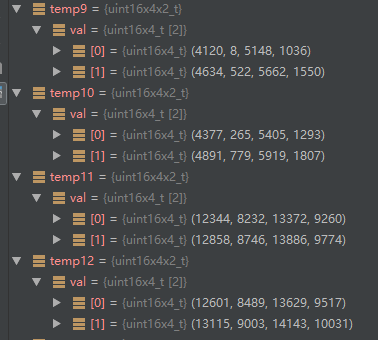

 再次进行旋转得到



  1. temp9 = vtrn_u16(temp6.val[0], temp5.val[0]);
  2. temp10 = vtrn_u16(temp6.val[1], temp5.val[1]);
  3. temp11 = vtrn_u16(temp8.val[0], temp7.val[0]);
  4. temp12 = vtrn_u16(temp8.val[1], temp7.val[1]);

旋转的结果对应的字节表示形式为(小端存储)

接着,把 32bit 当做一个数来旋转



  1. temp17=vtrn_u32(temp15.val[0],temp13.val[0]);
  2. temp18=vtrn_u32(temp15.val[1],temp13.val[1]);
  3. temp19=vtrn_u32(temp16.val[0],temp14.val[0]);
  4. temp20=vtrn_u32(temp16.val[1],temp14.val[1]);



 旋转的结果为

对应的字节表示形式为

即最初矩阵的顺时针 90 ° 旋转的结果

代码如下:



  1. uint8x8x4_t mat1, mat2;
  2. mat1.val[0] = vld1_u8(srcImg + i * width + j); // vec8,每个元素 8 bit
  3. mat1.val[1] = vld1_u8(srcImg + (i + 1) * width + j);
  4. mat1.val[2] = vld1_u8(srcImg + (i + 2) * width + j);
  5. mat1.val[3] = vld1_u8(srcImg + (i + 3) * width + j);// 4*vec8
  6. mat2.val[0] = vld1_u8(srcImg + (i + 4) * width + j);
  7. mat2.val[1] = vld1_u8(srcImg + (i + 5) * width + j);
  8. mat2.val[2] = vld1_u8(srcImg + (i + 6) * width + j);
  9. mat2.val[3] = vld1_u8(srcImg + (i + 7) * width + j);
  10. uint8x8x2_t temp1, temp2, temp3, temp4;
  11. temp1 = vtrn_u8(mat1.val[1], mat1.val[0]);
  12. temp2 = vtrn_u8(mat1.val[3], mat1.val[2]);
  13. temp3 = vtrn_u8(mat2.val[1], mat2.val[0]);
  14. temp4 = vtrn_u8(mat2.val[3], mat2.val[2]);
  15. // ==============================================
  16. uint16x4x2_t temp5, temp6, temp7, temp8;
  17. temp5.val[0] = vreinterpret_u16_u8(temp1.val[0]);
  18. temp5.val[1] = vreinterpret_u16_u8(temp1.val[1]);
  19. temp6.val[0] = vreinterpret_u16_u8(temp2.val[0]);
  20. temp6.val[1] = vreinterpret_u16_u8(temp2.val[1]);
  21. temp7.val[0] = vreinterpret_u16_u8(temp3.val[0]);
  22. temp7.val[1] = vreinterpret_u16_u8(temp3.val[1]);
  23. temp8.val[0] = vreinterpret_u16_u8(temp4.val[0]);
  24. temp8.val[1] = vreinterpret_u16_u8(temp4.val[1]);
  25. uint16x4x2_t temp9, temp10, temp11, temp12;
  26. temp9 = vtrn_u16(temp6.val[0], temp5.val[0]);
  27. temp10 = vtrn_u16(temp6.val[1], temp5.val[1]);
  28. temp11 = vtrn_u16(temp8.val[0], temp7.val[0]);
  29. temp12 = vtrn_u16(temp8.val[1], temp7.val[1]);
  30. // ==============================================
  31. uint32x2x2_t temp13, temp14, temp15, temp16;
  32. temp13.val[0]= vreinterpret_u32_u16(temp9.val[0]);
  33. temp13.val[1]= vreinterpret_u32_u16(temp9.val[1]);
  34. temp14.val[0]= vreinterpret_u32_u16(temp10.val[0]);
  35. temp14.val[1]= vreinterpret_u32_u16(temp10.val[1]);
  36. temp15.val[0]= vreinterpret_u32_u16(temp11.val[0]);
  37. temp15.val[1]= vreinterpret_u32_u16(temp11.val[1]);
  38. temp16.val[0]= vreinterpret_u32_u16(temp12.val[0]);
  39. temp16.val[1]= vreinterpret_u32_u16(temp12.val[1]);
  40. uint32x2x2_t temp17, temp18, temp19, temp20;
  41. temp17=vtrn_u32(temp15.val[0],temp13.val[0]);
  42. temp18=vtrn_u32(temp15.val[1],temp13.val[1]);
  43. temp19=vtrn_u32(temp16.val[0],temp14.val[0]);
  44. temp20=vtrn_u32(temp16.val[1],temp14.val[1]);
  45. // ==============================================
  46. temp1.val[0]= vreinterpret_u8_u32(temp17.val[0]);
  47. temp1.val[1]= vreinterpret_u8_u32(temp19.val[0]);
  48. temp2.val[0]= vreinterpret_u8_u32(temp18.val[0]);
  49. temp2.val[1]= vreinterpret_u8_u32(temp20.val[0]);
  50. temp3.val[0]= vreinterpret_u8_u32(temp17.val[1]);
  51. temp3.val[1]= vreinterpret_u8_u32(temp19.val[1]);
  52. temp4.val[0]= vreinterpret_u8_u32(temp18.val[1]);
  53. temp4.val[1]= vreinterpret_u8_u32(temp20.val[1]);
  54. vst1_u8 (dstImg + j * height + i, temp1.val[0]);
  55. vst1_u8 (dstImg+ (j+1) * height + i, temp1.val[1]);
  56. vst1_u8 (dstImg+ (j+2) * height + i, temp2.val[0]);
  57. vst1_u8 (dstImg+ (j+3) * height + i, temp2.val[1]);
  58. vst1_u8 (dstImg+ (j+4) * height + i, temp3.val[0]);
  59. vst1_u8 (dstImg+ (j+5) * height + i, temp3.val[1]);
  60. vst1_u8 (dstImg+ (j+6) * height + i, temp4.val[0]);
  61. vst1_u8 (dstImg+ (j+7) * height + i, temp4.val[1]);

以 256*256的矩阵为例(矩阵太小的话,neon 版本还不如 cpu 编译器自动优化的版本),得到以下测试结果

 可见,性能优化了 40.9% 左右

文章来源: panda1234lee.blog.csdn.net,作者:panda1234lee,版权归原作者所有,如需转载,请联系作者。

原文链接:panda1234lee.blog.csdn.net/article/details/85228038
