GDI+——使用Graphics类绘制基本图形

举报
AI浩 发表于 2021/12/22 23:56:01 2021/12/22
【摘要】 目录 绘制基本图形 绘制直线 绘制矩形 绘制椭圆 绘制圆弧 绘制扇形 绘制多边形 绘制文本 综合案例 绘制波形曲线 使用双缓冲技术绘图 绘制基本图形 绘制直线 绘制直线用到了Graphics类的DrawLine方法。该方法最常用的重载方式有两种, public void DrawLine(Pen pen,...

目录

绘制基本图形

绘制直线

绘制矩形

绘制椭圆

绘制圆弧

绘制扇形

绘制多边形

绘制文本

综合案例

绘制波形曲线

使用双缓冲技术绘图


绘制基本图形

绘制直线

绘制直线用到了Graphics类的DrawLine方法。该方法最常用的重载方式有两种,

  1. public void DrawLine(Pen pen,Point pt1,Point pt2)

参数说明:

pen:Pen对象,它确定线条的颜色,宽度和样式。

pt1:Point结构,它表示要连接的第一个点。

pt2:Point结构,表示要连接的第二个点。

代码:

        private void button1_Click(object sender, EventArgs e)

        {

            Pen blackPen = new Pen(Color.Black, 3);//实例化Pen类

            Point point1 = new Point(10, 50);//实例化一个Point类

            Point point2 = new Point(100, 50);//再实例化一个Point类

            Graphics g = this.CreateGraphics();//实例化一个Graphics类

            g.DrawLine(blackPen, point1, point2);//调用DrawLine方法绘制直线

        }

  1. public void DrawLine(Pen pen,int x1,int y1,int x2,int y2)

      pen:System.Drawing.Pen,它确定线条的颜色、宽度和样式。

x1:第一个点的 x 坐标。

y1:第一个点的 y 坐标。

x2:第二个点的 x 坐标。

  y2: 第二个点的 y 坐标。

代码:

            private void button1_Click(object sender, EventArgs e)

        {

            Graphics graphics = this.CreateGraphics();//实例化Graphics类

            Pen myPen = new Pen(Color.Black, 3);//实例化Pen类

            graphics.DrawLine(myPen, 150, 30, 150, 100);//调用DrawLine方法绘制直线

      }

绘制矩形

绘制矩形用到了Graphics类的DrawRectangle方法。常用的重载方式有两种:

  1. public void DrawRectangle (Pen pen, Rectangle rect);

参数

pen:Pen对象,它确定矩形的颜色、宽度和样式。

rect:表示要绘制的矩形的 Rectangle 结构。

代码:

public void DrawRectangleRectangle(PaintEventArgs e)

{

    //创建黑色笔。

Pen blackPen = new Pen(Color.Black, 3);

    // 创建矩形.

    Rectangle rect = new Rectangle(0, 0, 200, 200);

    // 绘制到屏幕上。

    e.Graphics.DrawRectangle(blackPen, rect);

}

  1. public void DrawRectangle (Pen pen, int x, int y, int width, int height);

参数

pen:Pen,它确定矩形的颜色、宽度和样式。

x:要绘制的矩形的左上角的 x 坐标。

y:要绘制的矩形的左上角的 y 坐标。

width:要绘制的矩形的宽度。

height:要绘制的矩形的高度。

public void DrawRectangleInt(PaintEventArgs e)

{

    //创建黑色笔。

    Pen blackPen = new Pen(Color.Black, 3);

    //创建矩形的位置和大小.

    int x = 0;

    int y = 0;

    int width = 200;

    int height = 200;

    //将矩形绘制到屏幕上.

    e.Graphics.DrawRectangle(blackPen, x, y, width, height);

}

绘制椭圆

绘制椭圆用到了Graphics的DrawEllipse方法。常用的重载如下:

  1. public void DrawEllipse (System.Drawing.Pen pen, System.Drawing.Rectangle rect);

参数

pen:Pen,它确定曲线的颜色、宽度和样式。

rect:Rectangle 结构,它定义椭圆的边界。

代码:

private void DrawEllipseRectangle(PaintEventArgs e)

{

    // Create pen.

    Pen blackPen = new Pen(Color.Black, 3);

    // Create rectangle for ellipse.

    Rectangle rect = new Rectangle(0, 0, 200, 100);

    // Draw ellipse to screen.

    e.Graphics.DrawEllipse(blackPen, rect);

}

  1. public void DrawEllipse (System.Drawing.Pen pen, int x, int y, int width, int height);

参数

pen:Pen,它确定曲线的颜色、宽度和样式。

x:定义椭圆的边框的左上角的 X 坐标。

y:定义椭圆的边框的左上角的 Y 坐标。

width:定义椭圆的边框的宽度。

height:定义椭圆的边框的高度。

代码:

private void DrawEllipseInt(PaintEventArgs e)

{

    // Create pen.

    Pen blackPen = new Pen(Color.Black, 3);

    // Create location and size of ellipse.

    int x = 0;

    int y = 0;

    int width = 200;

    int height = 100;

    // Draw ellipse to screen.

    e.Graphics.DrawEllipse(blackPen, x, y, width, height);

}

绘制圆弧

绘制圆弧用到了Graphics类的DrawArc方法。常用的两种重载方式:

1、public void DrawArc (Pen pen, Rectangle rect, float startAngle, float sweepAngle);

参数

pen:Pen,它确定弧线的颜色、宽度和样式。

rect:RectangleF 结构,它定义椭圆的边界。

startAngle:从 x 轴到弧线的起始点沿顺时针方向度量的角(以度为单位)。

sweepAngle:从 startAngle 参数到弧线的结束点沿顺时针方向度量的角(以度为单位)。

代码:

private void DrawArcRectangle(PaintEventArgs e)

{

   // Create pen.

    Pen blackPen= new Pen(Color.Black, 3);

    // Create rectangle to bound ellipse.

    Rectangle rect = new Rectangle(0, 0, 100, 200);

    // Create start and sweep angles on ellipse.

    float startAngle =  45.0F;

    float sweepAngle = 270.0F;

    // Draw arc to screen.

    e.Graphics.DrawArc(blackPen, rect, startAngle, sweepAngle);

}

  1. public void DrawArc (Pen pen, int x, int y, int width, int height, int startAngle, int sweepAngle);

参数

pen:Pen,它确定弧线的颜色、宽度和样式。

x:定义椭圆的矩形的左上角的 x 坐标。

y:定义椭圆的矩形的左上角的 y 坐标。

width:定义椭圆的矩形的宽度。

height:定义椭圆的矩形的高度。

startAngle:从 x 轴到弧线的起始点沿顺时针方向度量的角(以度为单位)。

sweepAngle:从 startAngle 参数到弧线的结束点沿顺时针方向度量的角(以度为单位)。

代码:

private void DrawArcInt(PaintEventArgs e)

{

    // Create pen.

    Pen blackPen= new Pen(Color.Black, 3);

    // Create coordinates of rectangle to bound ellipse.

    int x = 0;

    int y = 0;

    int width = 100;

    int height = 200;

    // Create start and sweep angles on ellipse.

    int startAngle =  45;

    int sweepAngle = 270;

    // Draw arc to screen.

    e.Graphics.DrawArc(blackPen, x, y, width, height, startAngle, sweepAngle);

}

绘制扇形

绘制扇形用到了Graphics的DrawPie方法。常见的重载方式如下:

  1. public void DrawPie (Pen pen, Rectangle rect, float startAngle, float sweepAngle);

参数

pen:Pen,它确定扇形的颜色、宽度和样式。

rect:Rectangle 结构,它表示定义该扇形所属的椭圆的边框。

startAngle:从 x 轴到扇形的第一条边沿顺时针方向度量的角(以度为单位)。

sweepAngle:从 startAngle 参数到扇形的第二条边沿顺时针方向度量的角(以度为单位)

代码:

public void DrawPieRectangle(PaintEventArgs e)

{

    // Create pen.

    Pen blackPen = new Pen(Color.Black, 3);



    // Create rectangle for ellipse.

    Rectangle rect = new Rectangle(0, 0, 200, 100);

    // Create start and sweep angles.

    float startAngle =  0.0F;

    float sweepAngle = 45.0F;

    // Draw pie to screen.

    e.Graphics.DrawPie(blackPen, rect, startAngle, sweepAngle);

}

  1. public void DrawPie (Pen pen, int x, int y, int width, int height, int startAngle, int sweepAngle);

参数

pen:Pen,它确定扇形的颜色、宽度和样式。

x:边框的左上角的 x 坐标,该边框定义扇形所属的椭圆。

y:边框的左上角的 y 坐标,该边框定义扇形所属的椭圆。

width:边框的宽度,该边框定义扇形所属的椭圆。

height:边框的高度,该边框定义扇形所属的椭圆。

startAngle:从 x 轴到扇形的第一条边沿顺时针方向度量的角(以度为单位)。

sweepAngle:从 startAngle 参数到扇形的第二条边沿顺时针方向度量的角(以度为单位)。

代码:

public void DrawPieInt(PaintEventArgs e)

{

    // Create pen.

    Pen blackPen = new Pen(Color.Black, 3);

    // Create location and size of ellipse.

    int x = 0;

    int y = 0;

    int width = 200;

    int height = 100;

    // Create start and sweep angles.

    int startAngle =  0;

    int sweepAngle = 45;

    // Draw pie to screen.

    e.Graphics.DrawPie(blackPen, x, y, width, height, startAngle, sweepAngle);

}

绘制多边形

绘制多边形用到了Graphics的DrawPolygon方法。常用的重载方法:

  1. public void DrawPolygon (Pen pen, System.Drawing.Point[] points)

参数

pen:Pen,它确定多边形的颜色、宽度和样式。

points:Point 结构数组,这些结构表示多边形的顶点。

代码:

private void button1_Click(object sender, EventArgs e)

        {

            Graphics ghs = this.CreateGraphics();//实例化Graphics类

            Pen myPen = new Pen(Color.Black, 3);//实例化Pen类

            Point point1 = new Point(80, 20);//实例化Point类,表示第1个点

            Point point2 = new Point(40, 50);//实例化Point类,表示第2个点

            Point point3 = new Point(80, 80);//实例化Point类,表示第3个点

            Point point4 = new Point(160, 80);//实例化Point类,表示第4个点

            Point point5 = new Point(200, 50);//实例化Point类,表示第5个点

            Point point6 = new Point(160, 20);//实例化Point类,表示第6个点

            Point[] myPoints ={ point1, point2, point3, point4, point5, point6 };//创建Point结构数组

            ghs.DrawPolygon(myPen, myPoints);//调用Graphics对象的DrawPolygon方法绘制一个多边形

        }

绘制文本

绘制文本用到Graphics的DrawString方法。常用的重载方法:

  1. public void DrawString (string s, System.Drawing.Font font, System.Drawing.Brush brush, System.Drawing.RectangleF layoutRectangle);

参数

s:要绘制的字符串。

font:Font,它定义字符串的文本格式。

brush:Brush,它确定所绘制文本的颜色和纹理。

layoutRectangle:RectangleF 结构,它指定所绘制文本的位置。

代码:

public void DrawStringRectangleF(PaintEventArgs e)

{

    // Create string to draw.

    String drawString = "Sample Text";

    // Create font and brush.

    Font drawFont = new Font("Arial", 16);

    SolidBrush drawBrush = new SolidBrush(Color.Black);

    // Create rectangle for drawing.

    float x = 150.0F;

    float y = 150.0F;

    float width = 200.0F;

    float height = 50.0F;

    RectangleF drawRect = new RectangleF(x, y, width, height);

    // Draw rectangle to screen.

    Pen blackPen = new Pen(Color.Black);

    e.Graphics.DrawRectangle(blackPen, x, y, width, height);

    // Draw string to screen.

    e.Graphics.DrawString(drawString, drawFont, drawBrush, drawRect);

}

  1. public void DrawString (string s, System.Drawing.Font font, System.Drawing.Brush brush, System.Drawing.PointF point);

参数

s:要绘制的字符串。

font:Font,它定义字符串的文本格式。

brush:Brush,它确定所绘制文本的颜色和纹理。

point:PointF 结构,它指定所绘制文本的左上角。

代码:

public void DrawStringPointF(PaintEventArgs e)

{

    // Create string to draw.

    String drawString = "Sample Text";

    // Create font and brush.

    Font drawFont = new Font("Arial", 16);

    SolidBrush drawBrush = new SolidBrush(Color.Black);

    // Create point for upper-left corner of drawing.

    PointF drawPoint = new PointF(150.0F, 150.0F);

    // Draw string to screen.

    e.Graphics.DrawString(drawString, drawFont, drawBrush, drawPoint);

}

  1. public void DrawString(string s, Font font, Brush brush, float x, float y)

参数:

        s:  要绘制的字符串。

        font:System.Drawing.Font,它定义字符串的文本格式。

brush:System.Drawing.Brush,它确定所绘制文本的颜色和纹理。

        x:所绘制文本的左上角的 x 坐标。

        y:所绘制文本的左上角的 y 坐标。

private void button1_Click(object sender, EventArgs e)

        {

            string str = "神马堂;//定义绘制的字符串

            Font myFont = new Font("华文行楷", 20);//实例化Font对象

            SolidBrush myBrush = new SolidBrush(Color.DarkOrange);//实例化画刷对象

            Graphics myGraphics = this.CreateGraphics();//创建Graphics对象

            myGraphics.DrawString(str, myFont, myBrush,10,20);//绘制文本

        }

综合案例

绘制波形曲线





private void button1_Click(object sender, EventArgs e)

   {

            Graphics graphics = this.CreateGraphics();                  //实例化窗体的Graphics类

            Pen myPen = new Pen(Color.Black, 1);                        //设置画笔

            int beginX = 50;                                        //定义变量

            int beginY = 65;

            int height = 35;

            int width = 50;

            Point pointX1 = new Point(beginX, beginY);

            Point pointY1 = new Point(beginX + 210, beginY);

            Point pointX2 = new Point(beginX, beginY - 45);

            Point pointY2 = new Point(beginX, beginY + 45);

            //调用DrawLine方法绘制两条垂直相交的直线,用来作为波形图的横纵坐标

            graphics.DrawLine(myPen, pointX1, pointY1);

            graphics.DrawLine(myPen, pointX2, pointY2);

//绘制上半区域交错连接的贝塞尔曲线

            graphics.DrawBezier(myPen, beginX, beginY, beginX + 15, beginY - height, beginX + 40, beginY - height, beginX + width,beginY);

//绘制下半区域交错连接的贝塞尔曲线                                 graphics.DrawBezier(myPen, beginX + width, beginY, beginX + width + 15, beginY + height, beginX + width + 40,beginY + height, beginX + width * 2, beginY);

//绘制上半区域交错连接的贝塞尔曲线

graphics.DrawBezier(myPen, beginX + width * 2, beginY, beginX + width * 2 + 15, beginY - height, beginX + width * 2+ 40, beginY - height, beginX + width * 3, beginY);

/绘制下半区域交错连接的贝塞尔曲线                               graphics.DrawBezier(myPen, beginX + width * 3, beginY, beginX + width * 3 + 15, beginY + height, beginX + width * 3+ 40, beginY + height, beginX + width * 4, beginY);              /

  }

使用双缓冲技术绘图

双缓冲即在内存中创建一个与屏幕绘图区域一致的对象,先将图形绘制到内存中的这个对象上,再一次性将这个对象上的图形拷贝到屏幕上,这样能大大加快绘图的速度。主要用来解决窗体大小改变时,出现窗体闪烁的问题。

双缓冲实现过程如下:

1、在内存中创建与画布一致的缓冲区

2、在缓冲区画图

3、将缓冲区位图拷贝到当前画布上

4、释放内存缓冲区

代码:

    public partial class Frm_Main : Form

    {

        public Frm_Main()

        {

            InitializeComponent();

        }

        private void PaintImage(Graphics g)

        {

            //绘图

            GraphicsPath path = new GraphicsPath(new Point[]{ new Point(100,60),new Point(350,200),new Point(105,225),new Point(190,ClientRectangle.Bottom),

                new Point(50,ClientRectangle.Bottom),new Point(50,180)}, new byte[]{

                    (byte)PathPointType.Start,

                    (byte)PathPointType.Bezier,

                    (byte)PathPointType.Bezier,

                    (byte)PathPointType.Bezier,

                    (byte)PathPointType.Line,

                    (byte)PathPointType.Line});

            PathGradientBrush pgb = new PathGradientBrush(path);

            pgb.SurroundColors = new Color[] { Color.Green, Color.Yellow, Color.Red, Color.Blue, Color.Orange, Color.LightBlue };

            g.FillPath(pgb, path);

            g.DrawString("神马堂欢迎你!!", new Font("宋体", 18, FontStyle.Bold), new SolidBrush(Color.Red), new PointF(110, 20));

            g.DrawBeziers(new Pen(new SolidBrush(Color.Green),2),new Point[] {new Point(220,100),new Point(250,180),new Point(300,70),new Point(350,150)});

            g.DrawArc(new Pen(new SolidBrush(Color.Blue), 5), new Rectangle(new Point(250, 170), new Size(60, 60)), 0, 360);

            g.DrawRectangle(new Pen(new SolidBrush(Color.Orange), 3), new Rectangle(new Point(240, 260), new Size(90, 50)));

        }



        private void Form1_Paint(object sender, PaintEventArgs e)

        {

            Bitmap localBitmap = new Bitmap(ClientRectangle.Width, ClientRectangle.Height);

            //创建位图实例

            Graphics bitmapGraphics = Graphics.FromImage(localBitmap);

            bitmapGraphics.Clear(BackColor);

            bitmapGraphics.SmoothingMode = SmoothingMode.AntiAlias;

            PaintImage(bitmapGraphics);

            Graphics g = e.Graphics;//获取窗体画布

            g.DrawImage(localBitmap, 0, 0); //在窗体的画布中绘画出内存中的图像

            bitmapGraphics.Dispose();

            localBitmap.Dispose();

            g.Dispose();

        }

  }

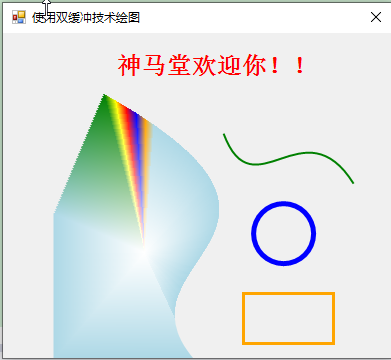

效果:



文章来源: wanghao.blog.csdn.net,作者:AI浩,版权归原作者所有,如需转载,请联系作者。

原文链接:wanghao.blog.csdn.net/article/details/106257976

【版权声明】本文为华为云社区用户转载文章,如果您发现本社区中有涉嫌抄袭的内容,欢迎发送邮件进行举报,并提供相关证据,一经查实,本社区将立刻删除涉嫌侵权内容,举报邮箱: cloudbbs@huaweicloud.com
  • 点赞
  • 收藏
  • 关注作者

评论(0

0/1000
抱歉,系统识别当前为高风险访问,暂不支持该操作

全部回复

上滑加载中

设置昵称

在此一键设置昵称,即可参与社区互动!

*长度不超过10个汉字或20个英文字符,设置后3个月内不可修改。

*长度不超过10个汉字或20个英文字符,设置后3个月内不可修改。
