10.1 QPainter

Qt 的绘图系统允许使用相同的 API 在屏幕和其它打印设备上进行绘制。整个绘图系统基于QPainter，QPainterDevice和QPaintEngine三个类。

QPainter用来执行绘制的操作；QPaintDevice是一个二维空间的抽象，这个二维空间允许QPainter在其上面进行绘制，也就是QPainter工作的空间；QPaintEngine提供了画笔（QPainter）在不同的设备上进行绘制的统一的接口。QPaintEngine类应用于QPainter和QPaintDevice之间，通常对开发人员是透明的。除非你需要自定义一个设备，否则你是不需要关心QPaintEngine这个类的。我们可以把QPainter理解成画笔；把QPaintDevice理解成使用画笔的地方，比如纸张、屏幕等；而对于纸张、屏幕而言，肯定要使用不同的画笔绘制，为了统一使用一种画笔，我们设计了QPaintEngine类，这个类让不同的纸张、屏幕都能使用一种画笔。

下图给出了这三个类之间的层次结构:

上面的示意图告诉我们，Qt 的绘图系统实际上是，使用QPainter在QPainterDevice上进行绘制，它们之间使用QPaintEngine进行通讯（也就是翻译QPainter的指令）。

下面我们通过一个实例来介绍QPainter的使用：

class PaintedWidget : public QWidget

{

    Q_OBJECT

public:

    PaintedWidget(QWidget *parent = 0);

protected:

    void paintEvent(QPaintEvent *);

}

注意我们重写了QWidget的paintEvent()函数。接下来就是PaintedWidget的源代码：

PaintedWidget::PaintedWidget(QWidget *parent) :

    QWidget(parent)

{

    resize(800, 600);

    setWindowTitle(tr("Paint Demo"));

}

void PaintedWidget::paintEvent(QPaintEvent *)

{

    QPainter painter(this);

    painter.drawLine(80, 100, 650, 500);

    painter.setPen(Qt::red);

    painter.drawRect(10, 10, 100, 400);

    painter.setPen(QPen(Qt::green, 5));

    painter.setBrush(Qt::blue);

    painter.drawEllipse(50, 150, 400, 200);

}

在构造函数中，我们仅仅设置了窗口的大小和标题。而paintEvent()函数则是绘制的代码。首先，我们在栈上创建了一个QPainter对象，也就是说，每次运行paintEvent()函数的时候，都会重建这个QPainter对象。注意，这一点可能会引发某些细节问题：由于我们每次重建QPainter，因此第一次运行时所设置的画笔颜色、状态等，第二次再进入这个函数时就会全部丢失。有时候我们希望保存画笔状态，就必须自己保存数据，否则的话则需要将QPainter作为类的成员变量。

QPainter接收一个QPaintDevice指针作为参数。QPaintDevice有很多子类，比如QImage，以及QWidget。注意回忆一下，QPaintDevice可以理解成要在哪里去绘制，而现在我们希望画在这个组件，因此传入的是 this 指针。

QPainter有很多以 draw 开头的函数，用于各种图形的绘制，比如这里的drawLine()，drawRect()以及drawEllipse()等。当绘制轮廓线时，使用QPainter的pen()属性。比如，我们调用了painter.setPen(Qt::red)将 pen 设置为红色，则下面绘制的矩形具有红色的轮廓线。接下来，我们将 pen 修改为绿色，5 像素宽（painter.setPen(QPen(Qt::green, 5))），又设置了画刷为蓝色。这时候再调用 draw 函数，则是具有绿色 5 像素宽轮廓线、蓝色填充的椭圆。

10.2 绘图设备

绘图设备是指继承QPainterDevice的子类。Qt一共提供了四个这样的类，分别是QPixmap、QBitmap、QImage和 QPicture。其中，

1. QPixmap专门为图像在屏幕上的显示做了优化
2. QBitmap是QPixmap的一个子类，它的色深限定为1，可以使用 QPixmap的isQBitmap()函数来确定这个QPixmap是不是一个QBitmap。
3. QImage专门为图像的像素级访问做了优化。
4. QPicture则可以记录和重现QPainter的各条命令。

10.2.1 QPixmap、QBitmap、QImage

QPixmap继承了QPaintDevice，因此，你可以使用QPainter直接在上面绘制图形。QPixmap也可以接受一个字符串作为一个文件的路径来显示这个文件，比如你想在程序之中打开png、jpeg之类的文件，就可以使用 QPixmap。使用QPainter的drawPixmap()函数可以把这个文件绘制到一个QLabel、QPushButton或者其他的设备上面。QPixmap是针对屏幕进行特殊优化的，因此，它与实际的底层显示设备息息相关。注意，这里说的显示设备并不是硬件，而是操作系统提供的原生的绘图引擎。所以，在不同的操作系统平台下，QPixmap的显示可能会有所差别。

QBitmap继承自QPixmap，因此具有QPixmap的所有特性，提供单色图像。QBitmap的色深始终为1. 色深这个概念来自计算机图形学，是指用于表现颜色的二进制的位数。我们知道，计算机里面的数据都是使用二进制表示的。为了表示一种颜色，我们也会使用二进制。比如我们要表示8种颜色，需要用3个二进制位，这时我们就说色深是3. 因此，所谓色深为1，也就是使用1个二进制位表示颜色。1个位只有两种状态：0和1，因此它所表示的颜色就有两种，黑和白。所以说，QBitmap实际上是只有黑白两色的图像数据。

由于QBitmap色深小，因此只占用很少的存储空间，所以适合做光标文件和笔刷。

下面我们来看同一个图像文件在QPixmap和QBitmap下的不同表现：

void PaintWidget::paintEvent(QPaintEvent *)

{

    QPixmap pixmap(":/Image/butterfly.png");

    QPixmap pixmap1(":/Image/butterfly1.png");

    QBitmap bitmap(":/Image/butterfly.png");

    QBitmap bitmap1(":/Image/butterfly1.png");

    QPainter painter(this);

    painter.drawPixmap(0, 0, pixmap);

    painter.drawPixmap(200, 0, pixmap1);

    painter.drawPixmap(0, 130, bitmap);

    painter.drawPixmap(200, 130, bitmap1);

}

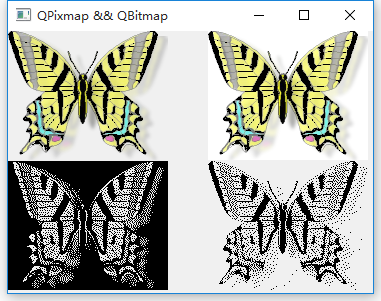

这里我们给出了两张png图片。butterfly1.png是没有透明色的纯白背景，而butterfly.png是具有透明色的背景。我们分别使用QPixmap和QBitmap来加载它们。注意看它们的区别：白色的背景在QBitmap中消失了，而透明色在QBitmap中转换成了黑色；其他颜色则是使用点的疏密程度来体现的。

QPixmap使用底层平台的绘制系统进行绘制，无法提供像素级别的操作，而QImage则是使用独立于硬件的绘制系统，实际上是自己绘制自己，因此提供了像素级别的操作，并且能够在不同系统之上提供一个一致的显示形式。

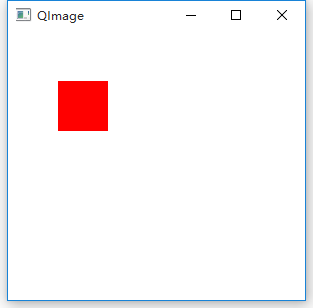

我们声明了一个QImage对象，大小是300 x 300，颜色模式是RGB32，即使用32位数值表示一个颜色的RGB值，也就是说每种颜色使用8位。然后我们对每个像素进行颜色赋值，从而构成了这个图像。我们可以把QImage想象成一个RGB颜色的二维数组，记录了每一像素的颜色。

void PaintWidget::paintEvent(QPaintEvent *)

{

    QPainter painter(this);

    QImage image(300, 300, QImage::Format_RGB32);

    QRgb value;

    //将图片背景填充为白色

    image.fill(Qt::white);

    //改变指定区域的像素点的值

    for(int i=50; i<100; ++i)

    {

        for(int j=50; j<100; ++j)

        {

            value = qRgb(255, 0, 0); // 红色

            image.setPixel(i, j, value);

        }

    }

    //将图片绘制到窗口中

    painter.drawImage(QPoint(0, 0), image);

}

QImage与QPixmap的区别

1. 1. QPixmap主要是用于绘图，针对屏幕显示而最佳化设计，QImage主要是为图像I/O、图片访问和像素修改而设计的
   2. QPixmap依赖于所在的平台的绘图引擎，故例如反锯齿等一些效果在不同的平台上可能会有不同的显示效果，QImage使用Qt自身的绘图引擎，可在不同平台上具有相同的显示效果
   3. 由于QImage是独立于硬件的，也是一种QPaintDevice，因此我们可以在另一个线程中对其进行绘制，而不需要在GUI线程中处理，使用这一方式可以很大幅度提高UI响应速度。
   4. QImage可通过setPixpel()和pixel()等方法直接存取指定的像素。

QImage与QPixmap之间的转换:

1. QImage转QPixmap

使用QPixmap的静态成员函数: fromImage()

QPixmap    fromImage(const QImage & image,

Qt::ImageConversionFlags flags = Qt::AutoColor)

1. QPixmap转QImage:

使用QPixmap类的成员函数: toImage()

QImage toImage() const

10.2.2 QPicture

最后一个需要说明的是QPicture。这是一个可以记录和重现QPainter命令的绘图设备。 QPicture将QPainter的命令序列化到一个IO设备，保存为一个平台独立的文件格式。这种格式有时候会是“元文件(meta- files)”。Qt的这种格式是二进制的，不同于某些本地的元文件，Qt的pictures文件没有内容上的限制，只要是能够被QPainter绘制的元素，不论是字体还是pixmap，或者是变换，都可以保存进一个picture中。

QPicture是平台无关的，因此它可以使用在多种设备之上，比如svg、pdf、ps、打印机或者屏幕。回忆下我们这里所说的QPaintDevice，实际上是说可以有QPainter绘制的对象。QPicture使用系统的分辨率，并且可以调整 QPainter来消除不同设备之间的显示差异。

如果我们要记录下QPainter的命令，首先要使用QPainter::begin()函数，将QPicture实例作为参数传递进去，以便告诉系统开始记录，记录完毕后使用QPainter::end()命令终止。代码示例如下：

void PaintWidget::paintEvent(QPaintEvent *)

{

    QPicture pic;

    QPainter painter;

    //将图像绘制到QPicture中,并保存到文件

    painter.begin(&pic);

    painter.drawEllipse(20, 20, 100, 50);

    painter.fillRect(20, 100, 100, 100, Qt::red);

    painter.end();

    pic.save("D:\\drawing.pic");

    //将保存的绘图动作重新绘制到设备上

    pic.load("D:\\drawing.pic");

    painter.begin(this);

    painter.drawPicture(200, 200, pic);

    painter.end();

}
