最简单的 UE 4 C++ 教程 —— Actor 线轨迹（line trace）碰撞检测【十七】
原教程是基于 UE 4.18，我是基于 UE 4.25】
接上一节教程，创建一个新的 actor，在这个例子中，我们将新建的 Actor 子类称为 ActorLineTrace 。
我们不需要在头文件中做任何事情。以防万一，下面是默认创建的头文件。
ActorLineTrace.h
-
#pragma once
-
-
#include "CoreMinimal.h"
-
#include "GameFramework/Actor.h"
-
#include "ActorLineTrace.generated.h"
-
-
UCLASS()
-
class UNREALCPP_API AActorLineTrace : public AActor
-
{
-
GENERATED_BODY()
-
-
public:
-
// Sets default values for this actor's properties
-
AActorLineTrace();
-
-
protected:
-
// Called when the game starts or when spawned
-
virtual void BeginPlay() override;
-
-
public:
-
// Called every frame
-
virtual void Tick(float DeltaTime) override;
-
};
为了帮助我们可视化 线轨迹，我们将包含 DrawDebugHelpers 头文件。这将允许我们绘制一条高亮的线轨迹。我们还将包含 ConstructorHelpers.h ，以立即向 actor 添加一个网格以实现可视化表示。通常首选在编辑器中添加一个网格（没有 ConstructorHelpers.h 帮助的情况下），但我们应该继续在 c++ 中尝试新的东西。
-
#include "ActorLineTrace.h"
-
// add these scripts to use their functions
-
#include "ConstructorHelpers.h"
-
#include "DrawDebugHelpers.h"
我们通过创建 UStaticMeshComponent 的 DefaultSubobject 向 actor 添加一个立方体。然后，我们让新的立方体成为 actor 的根组件。我们通过从 ConstructorHelpers 调用 FObjectFinder，以编程方式向 actor 添加一个网格。在 FObjectFinder 中，我们提供了到网格的路径。在此处我们需要检查我们是否成功得到网格。如果我们成功获得了网格，我们就设置 actor 的 StaticMesh, RelativeLocation 和 Scale。
下面是我们放入 actor 的构造函数中的代码。
-
AActorLineTrace::AActorLineTrace()
-
{
-
// Set this actor to call Tick() every frame. You can turn this off to improve performance if you don't need it.
-
PrimaryActorTick.bCanEverTick = true;
-
-
// add cube to root
-
UStaticMeshComponent* Cube = CreateDefaultSubobject<UStaticMeshComponent>(TEXT("VisualRepresentation"));
-
Cube->SetupAttachment(RootComponent);
-
-
static ConstructorHelpers::FObjectFinder<UStaticMesh> CubeAsset(TEXT("/Game/StarterContent/Shapes/Shape_Cube.Shape_Cube"));
-
-
if (CubeAsset.Succeeded())
-
{
-
Cube->SetStaticMesh(CubeAsset.Object);
-
Cube->SetRelativeLocation(FVector(0.0f, 0.0f, 0.0f));
-
Cube->SetWorldScale3D(FVector(1.f));
-
}
-
-
// add another component in the editor to the actor to overlap with the line trace to get the event to fire
-
-
}
接下来，在 actor 的 Tick 函数上，我们想要绘制线条轨迹，看看它是否碰到了什么东西。
对于本例，我们将检查同一 actor 内是否有其他对象。让我们先分别创建变量 HitResult 和 StartingPosition
-
void AActorLineTrace::Tick(float DeltaTime)
-
{
-
Super::Tick(DeltaTime);
-
-
FHitResult OutHit;
-
FVector Start = GetActorLocation();
-
}
起始位置是矢量，这意味着它有X,Y,Z三个分量。我想要向上移动线轨迹，让其更靠近网格的中心，同时又要让它和网格保持一定距离，这样它才不会与自己碰撞。那么上面的代码修改为
-
void AActorLineTrace::Tick(float DeltaTime)
-
{
-
Super::Tick(DeltaTime);
-
-
FHitResult OutHit;
-
FVector Start = GetActorLocation();
-
-
Start.Z += 50.f;
-
Start.X += 200.f;
-
-
}
在那之后，让我们通过使用 GetActorForwardVector() 来获得网格的前向向量，以确保线轨迹是从网格的前面移动出来的。然后我们将创建 End 变量来告诉线轨迹到哪里结束。在这个例子中，行跟踪将从 50 个单位以上开始，向前 200 个单位，并从起点 500 个单位结束。
同时，我们还要为线轨迹函数创建碰撞参数变量。
-
void AActorLineTrace::Tick(float DeltaTime)
-
{
-
Super::Tick(DeltaTime);
-
-
FHitResult OutHit;
-
FVector Start = GetActorLocation();
-
-
Start.Z += 50.f;
-
Start.X += 200.f;
-
-
FVector ForwardVector = GetActorForwardVector();
-
FVector End = ((ForwardVector * 500.f) + Start);
-
FCollisionQueryParams CollisionParams;
-
-
}
在开发时，我们希望看到我们的线轨迹。通过上面的变量，我们将使用 DrawDebugLine 函数来画一条绿色的线。如果线轨迹接触到我们这个 actor 中的任何组件，将向屏幕打印一条消息。
-
void AActorLineTrace::Tick(float DeltaTime)
-
{
-
Super::Tick(DeltaTime);
-
-
FHitResult OutHit;
-
FVector Start = GetActorLocation();
-
-
Start.Z += 50.f;
-
Start.X += 200.f;
-
-
FVector ForwardVector = GetActorForwardVector();
-
FVector End = ((ForwardVector * 500.f) + Start);
-
FCollisionQueryParams CollisionParams;
-
-
DrawDebugLine(GetWorld(), Start, End, FColor::Green, false, 1, 0, 5);
-
-
if(ActorLineTraceSingle(OutHit, Start, End, ECC_WorldStatic, CollisionParams))
-
{
-
GEngine->AddOnScreenDebugMessage(-1, 1.f, FColor::Green, FString::Printf(TEXT("The Component Being Hit is: %s"), *OutHit.GetComponent()->GetName()));
-
}
-
-
}
以下是完整的 cpp 代码
-
#include "ActorLineTrace.h"
-
#include "UObject/ConstructorHelpers.h"
-
#include "DrawDebugHelpers.h"
-
-
// Sets default values
-
AActorLineTrace::AActorLineTrace()
-
{
-
// Set this actor to call Tick() every frame. You can turn this off to improve performance if you don't need it.
-
PrimaryActorTick.bCanEverTick = true;
-
-
// add cube to root
-
UStaticMeshComponent* Cube = CreateDefaultSubobject<UStaticMeshComponent>(TEXT("VisualRepresentation"));
-
Cube->SetupAttachment(RootComponent);
-
-
static ConstructorHelpers::FObjectFinder<UStaticMesh> CubeAsset(TEXT("/Game/StarterContent/Shapes/Shape_Cube.Shape_Cube"));
-
-
if (CubeAsset.Succeeded())
-
{
-
Cube->SetStaticMesh(CubeAsset.Object);
-
Cube->SetRelativeLocation(FVector(0.0f, 0.0f, 0.0f)); ///< 根据自己的实际情况调整
-
Cube->SetWorldScale3D(FVector(1.f));
-
}
-
-
// add another component in the editor to the actor to overlap with the line trace to get the event to fire
-
-
}
-
-
// Called when the game starts or when spawned
-
void AActorLineTrace::BeginPlay()
-
{
-
Super::BeginPlay();
-
-
}
-
-
// Called every frame
-
void AActorLineTrace::Tick(float DeltaTime)
-
{
-
Super::Tick(DeltaTime);
-
-
FHitResult OutHit;
-
FVector Start = GetActorLocation();
-
-
Start.Z += 50.f;
-
Start.X += 200.f; ///< 根据自己的实际情况调整
-
-
FVector ForwardVector = GetActorForwardVector();
-
FVector End = ((ForwardVector * 500.f) + Start);
-
FCollisionQueryParams CollisionParams;
-
-
DrawDebugLine(GetWorld(), Start, End, FColor::Green, false, 1, 0, 5);
-
-
if(ActorLineTraceSingle(OutHit, Start, End, ECC_WorldStatic, CollisionParams))
-
{
-
GEngine->AddOnScreenDebugMessage(-1, 1.f, FColor::Green, FString::Printf(TEXT("The Component Being Hit is: %s"), *OutHit.GetComponent()->GetName()));
-
}
-
-
}

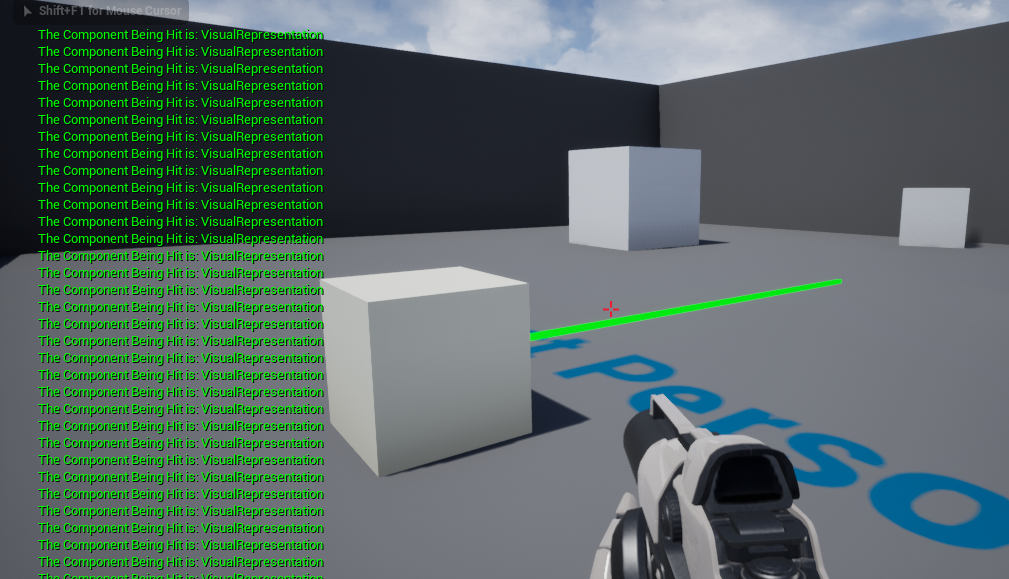

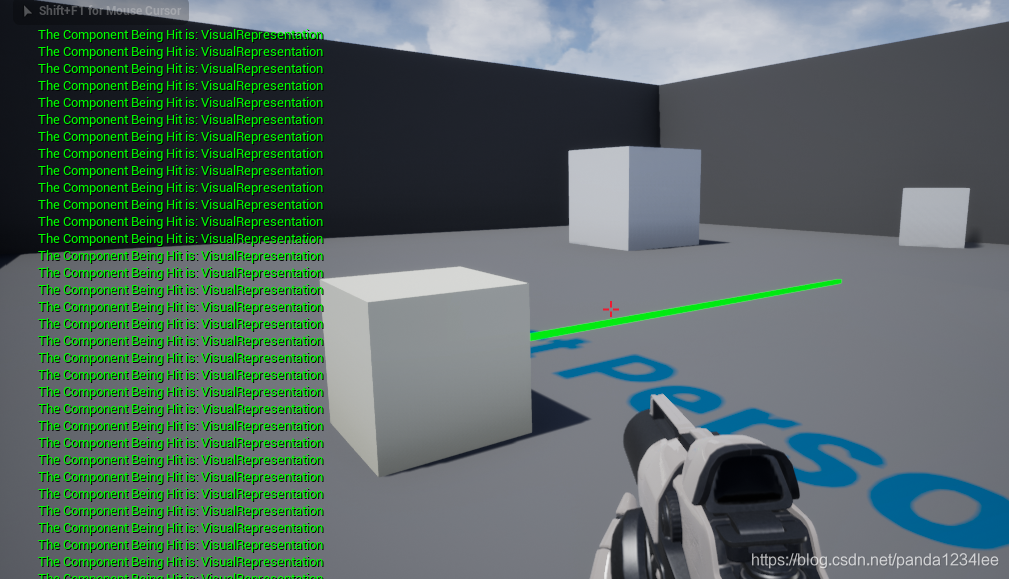

实际的运行效果如下
文章来源: panda1234lee.blog.csdn.net，作者：panda1234lee，版权归原作者所有，如需转载，请联系作者。
原文链接：panda1234lee.blog.csdn.net/article/details/119133207
