ROS2机器人实验报告提示03➡迷雾⬅
【摘要】
机器人必然会有传感器、调试工具如果用图形化则比命令行更容易使用,本节主要围绕可视化,拨开枯燥的数字迷雾,并将其形象的展示出来。
rqtrviz2

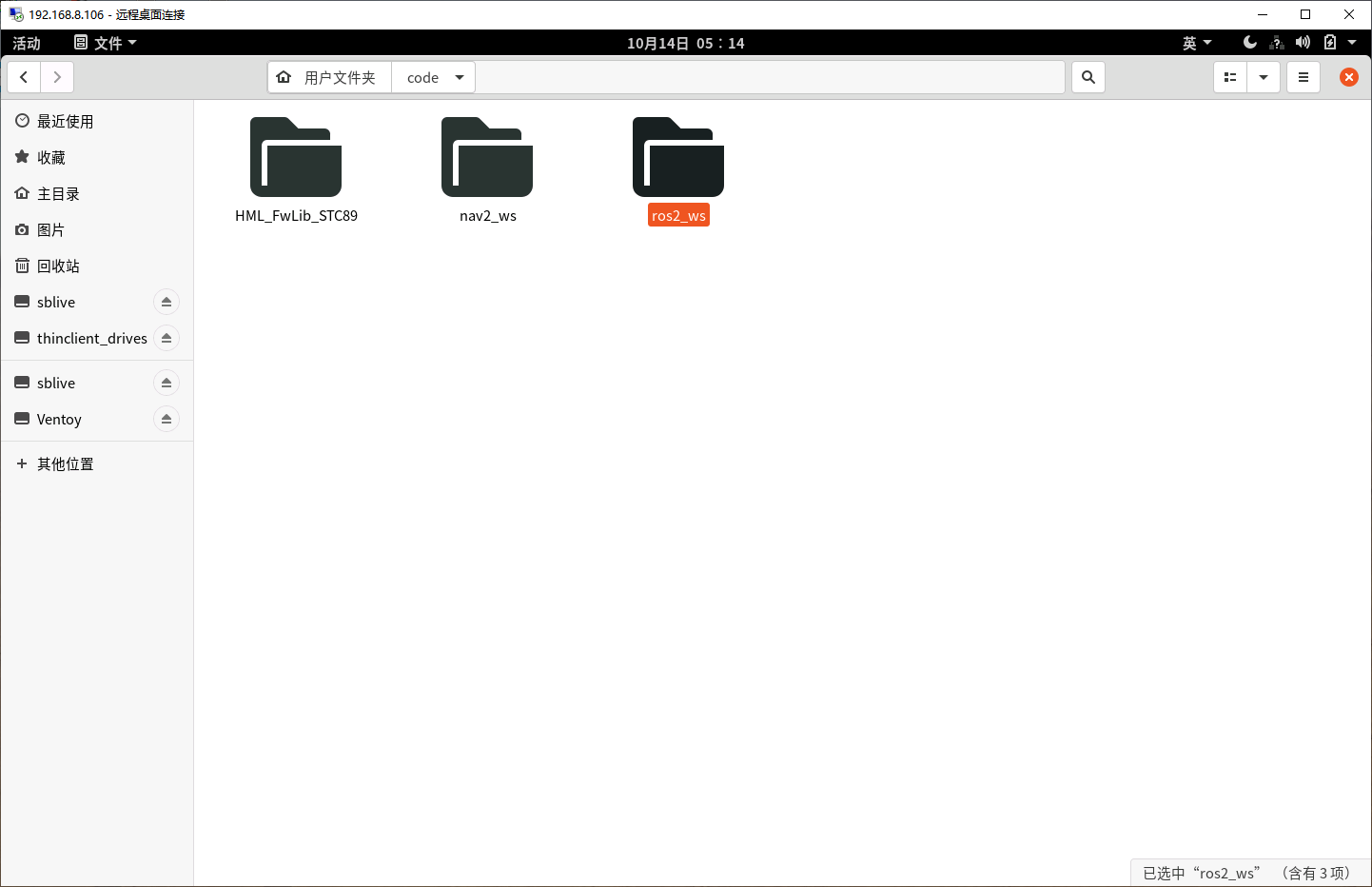

文档中的内容,都有对应源码,参考如下文件夹:
本节使用案例三维点云,扩展案例为摄像头数据。输入如下命令:
source install/setup.bashros2 run ...
机器人必然会有传感器、调试工具如果用图形化则比命令行更容易使用,本节主要围绕可视化,拨开枯燥的数字迷雾,并将其形象的展示出来。
- rqt
- rviz2

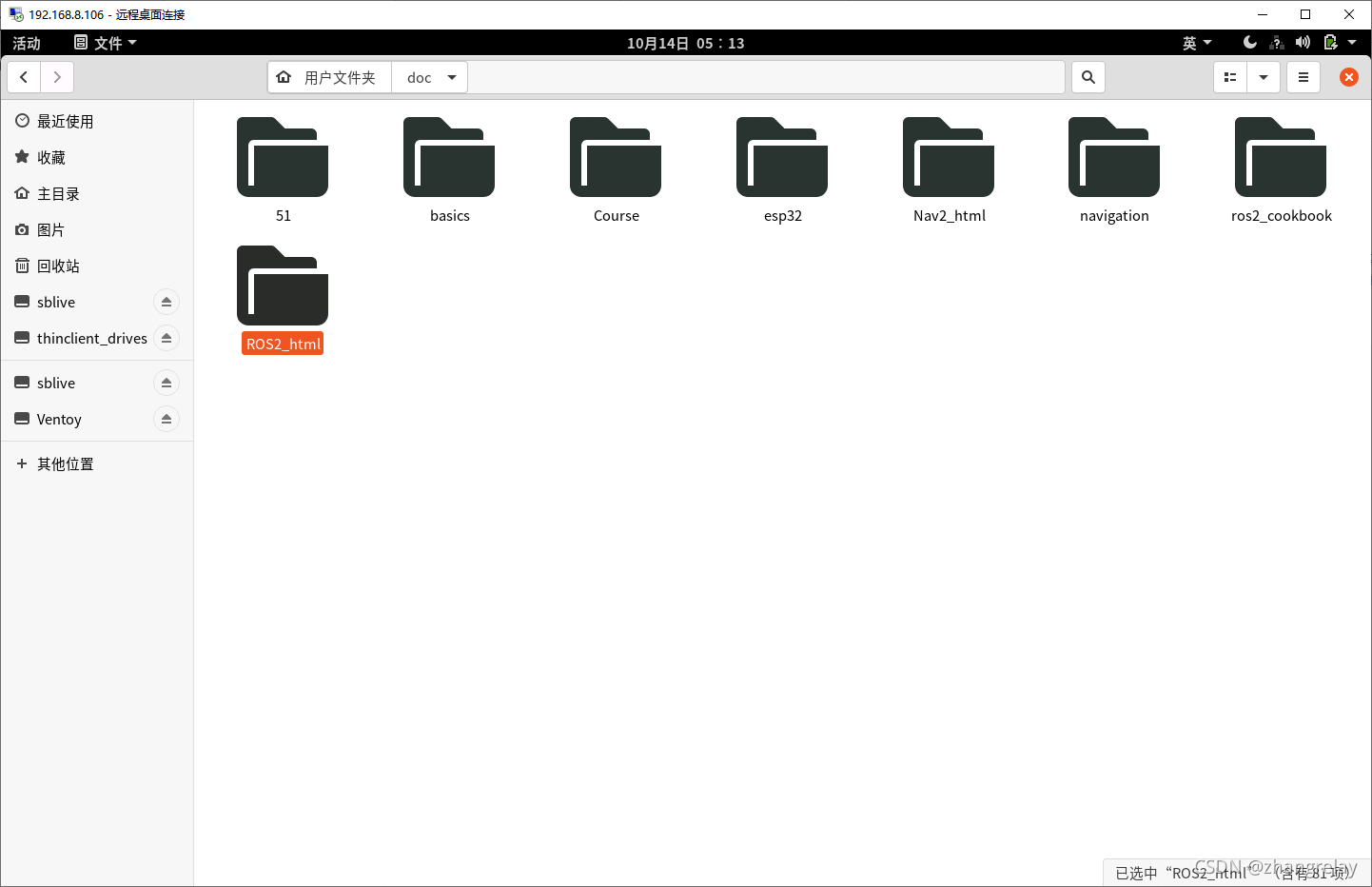

文档中的内容,都有对应源码,参考如下文件夹:
本节使用案例三维点云,扩展案例为摄像头数据。输入如下命令:
- source install/setup.bash
- ros2 run examples_rclpy_pointcloud_publisher pointcloud_publisher
- rviz2
- rqt

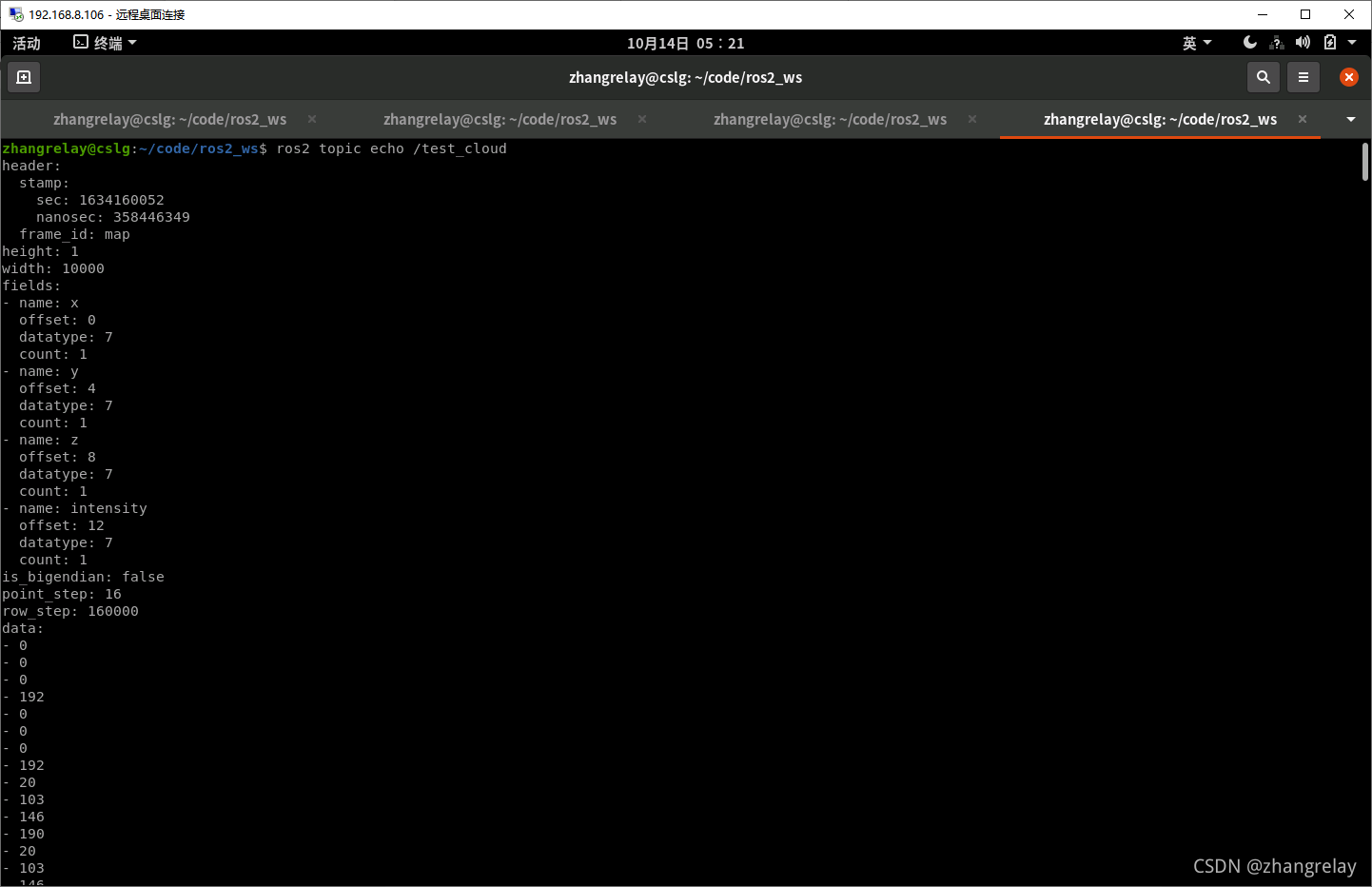

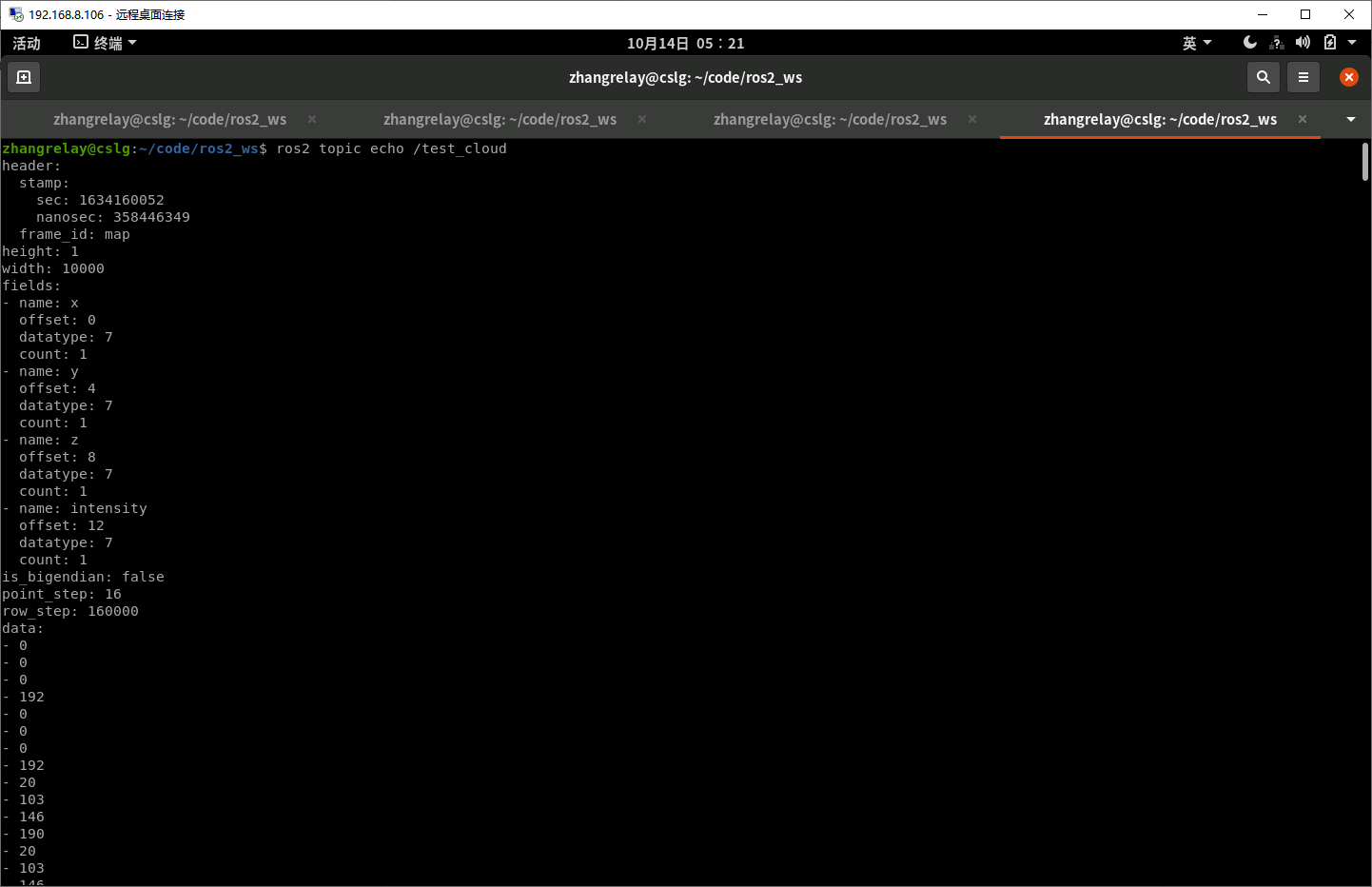

- ros2 topic echo /test_cloud
以其中两组完整数据展示:
非常枯燥并且不知道是啥???
-
header:
-
stamp:
-
sec: 1634160052
-
nanosec: 358446349
-
frame_id: map
-
height: 1
-
width: 10000
-
fields:
-
- name: x
-
offset: 0
-
datatype: 7
-
count: 1
-
- name: y
-
offset: 4
-
datatype: 7
-
count: 1
-
- name: z
-
offset: 8
-
datatype: 7
-
count: 1
-
- name: intensity
-
offset: 12
-
datatype: 7
-
count: 1
-
is_bigendian: false
-
point_step: 16
-
row_step: 160000
-
data:
-
- 0
-
- 0
-
- 0
-
- 192
-
- 0
-
- 0
-
- 0
-
- 192
-
- 20
-
- 103
-
- 146
-
- 190
-
- 20
-
- 103
-
- 146
-
- 190
-
- 10
-
- 212
-
- 250
-
- 191
-
- 0
-
- 0
-
- 0
-
- 192
-
- 153
-
- 174
-
- 135
-
- 190
-
- 153
-
- 174
-
- 135
-
- 190
-
- 21
-
- 168
-
- 245
-
- 191
-
- 0
-
- 0
-
- 0
-
- 192
-
- 220
-
- 38
-
- 120
-
- 190
-
- 220
-
- 38
-
- 120
-
- 190
-
- 31
-
- 124
-
- 240
-
- 191
-
- 0
-
- 0
-
- 0
-
- 192
-
- 234
-
- 81
-
- 95
-
- 190
-
- 234
-
- 81
-
- 95
-
- 190
-
- 41
-
- 80
-
- 235
-
- 191
-
- 0
-
- 0
-
- 0
-
- 192
-
- 220
-
- 7
-
- 69
-
- 190
-
- 220
-
- 7
-
- 69
-
- 190
-
- 52
-
- 36
-
- 230
-
- 191
-
- 0
-
- 0
-
- 0
-
- 192
-
- 157
-
- 116
-
- 41
-
- 190
-
- 157
-
- 116
-
- 41
-
- 190
-
- 62
-
- 248
-
- 224
-
- 191
-
- 0
-
- 0
-
- 0
-
- 192
-
- 64
-
- 198
-
- 12
-
- 190
-
- 64
-
- 198
-
- 12
-
- 190
-
- 72
-
- 204
-
- 219
-
- 191
-
- 0
-
- 0
-
- 0
-
- 192
-
- 95
-
- 89
-
- 222
-
- 189
-
- 95
-
- 89
-
- 222
-
- 189
-
- '...'
-
is_dense: false
-
---
-
header:
-
stamp:
-
sec: 1634160052
-
nanosec: 418641040
-
frame_id: map
-
height: 1
-
width: 10000
-
fields:
-
- name: x
-
offset: 0
-
datatype: 7
-
count: 1
-
- name: y
-
offset: 4
-
datatype: 7
-
count: 1
-
- name: z
-
offset: 8
-
datatype: 7
-
count: 1
-
- name: intensity
-
offset: 12
-
datatype: 7
-
count: 1
-
is_bigendian: false
-
point_step: 16
-
row_step: 160000
-
data:
-
- 0
-
- 0
-
- 0
-
- 192
-
- 0
-
- 0
-
- 0
-
- 192
-
- 232
-
- 86
-
- 158
-
- 190
-
- 232
-
- 86
-
- 158
-
- 190
-
- 10
-
- 212
-
- 250
-
- 191
-
- 0
-
- 0
-
- 0
-
- 192
-
- 149
-
- 207
-
- 148
-
- 190
-
- 149
-
- 207
-
- 148
-
- 190
-
- 21
-
- 168
-
- 245
-
- 191
-
- 0
-
- 0
-
- 0
-
- 192
-
- 162
-
- 79
-
- 138
-
- 190
-
- 162
-
- 79
-
- 138
-
- 190
-
- 31
-
- 124
-
- 240
-
- 191
-
- 0
-
- 0
-
- 0
-
- 192
-
- 51
-
- 209
-
- 125
-
- 190
-
- 51
-
- 209
-
- 125
-
- 190
-
- 41
-
- 80
-
- 235
-
- 191
-
- 0
-
- 0
-
- 0
-
- 192
-
- 17
-
- 91
-
- 101
-
- 190
-
- 17
-
- 91
-
- 101
-
- 190
-
- 52
-
- 36
-
- 230
-
- 191
-
- 0
-
- 0
-
- 0
-
- 192
-
- 188
-
- 101
-
- 75
-
- 190
-
- 188
-
- 101
-
- 75
-
- 190
-
- 62
-
- 248
-
- 224
-
- 191
-
- 0
-
- 0
-
- 0
-
- 192
-
- 147
-
- 28
-
- 48
-
- 190
-
- 147
-
- 28
-
- 48
-
- 190
-
- 72
-
- 204
-
- 219
-
- 191
-
- 0
-
- 0
-
- 0
-
- 192
-
- 45
-
- 173
-
- 19
-
- 190
-
- 45
-
- 173
-
- 19
-
- 190
-
- '...'
-
is_dense: false
-
---
rviz2可视化效果如下:
关于此部分全部内容参考:
点云发布(pointcloud_publisher)之ROS2案例
数据之美由此可见。

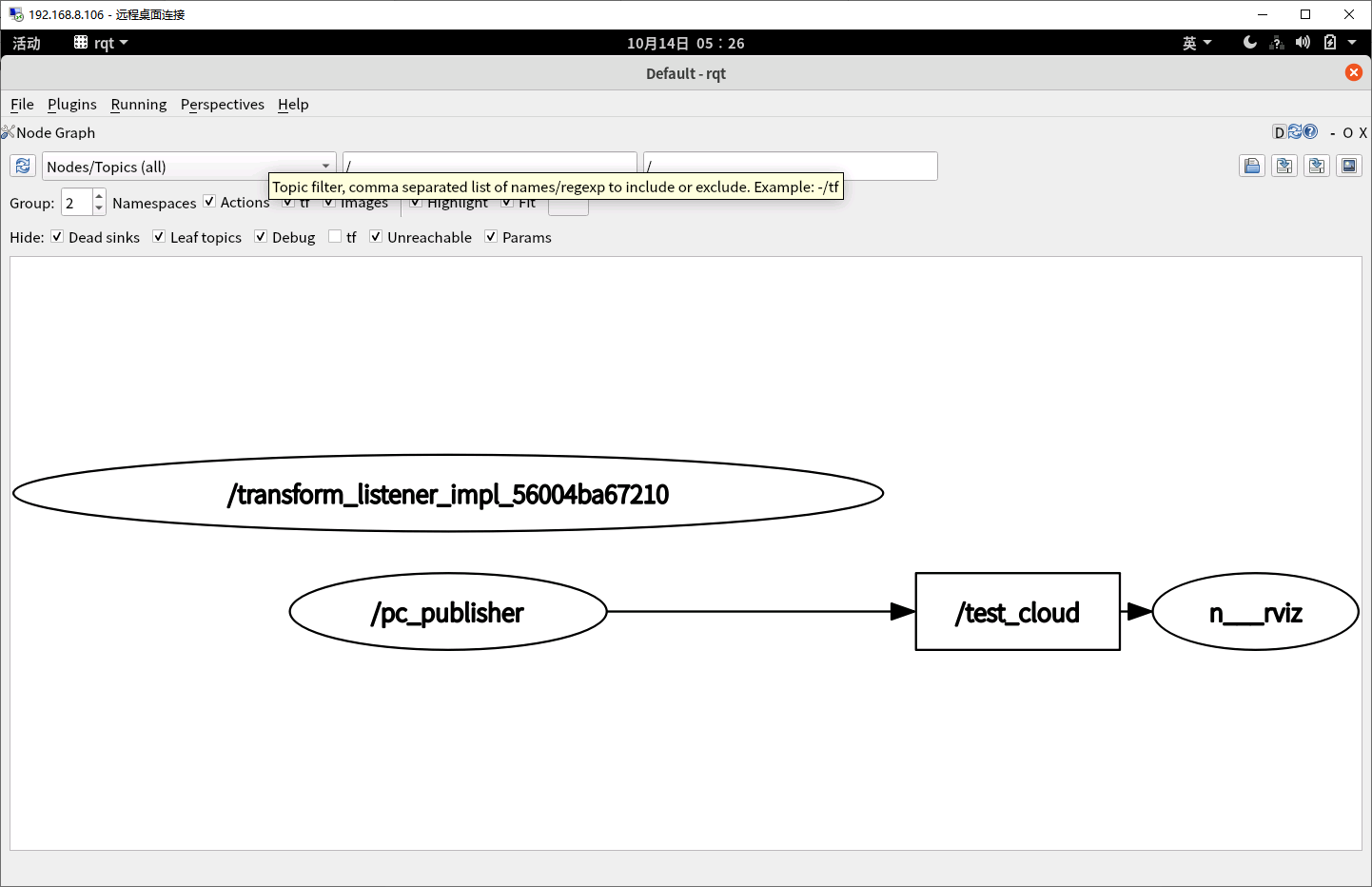

节点图:

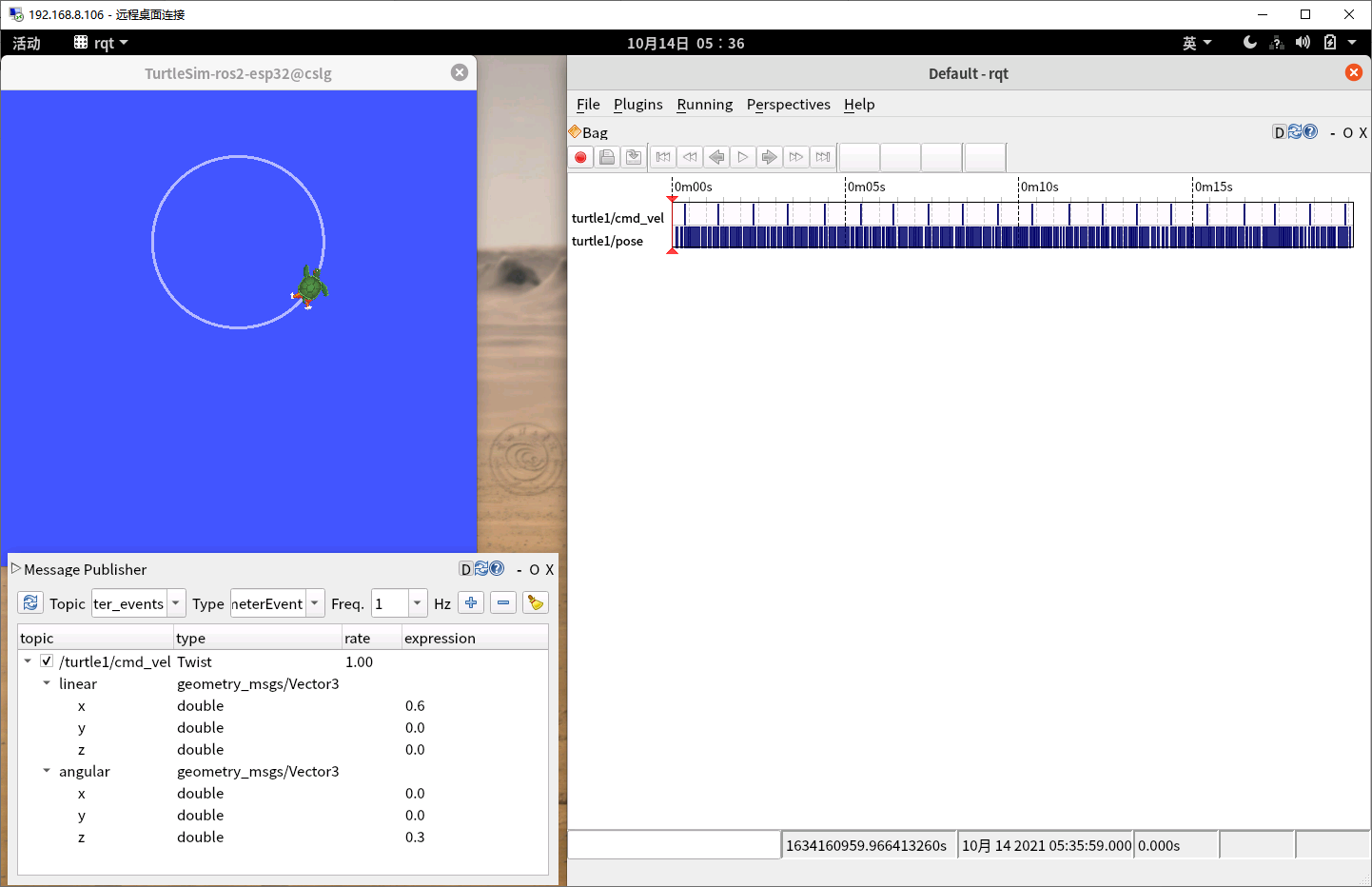

turtlesim画曲线:
- ros2 run turtlesim turtlesim_node
发布速度:
对比速度和位姿数据差异性。
发布频率:
-

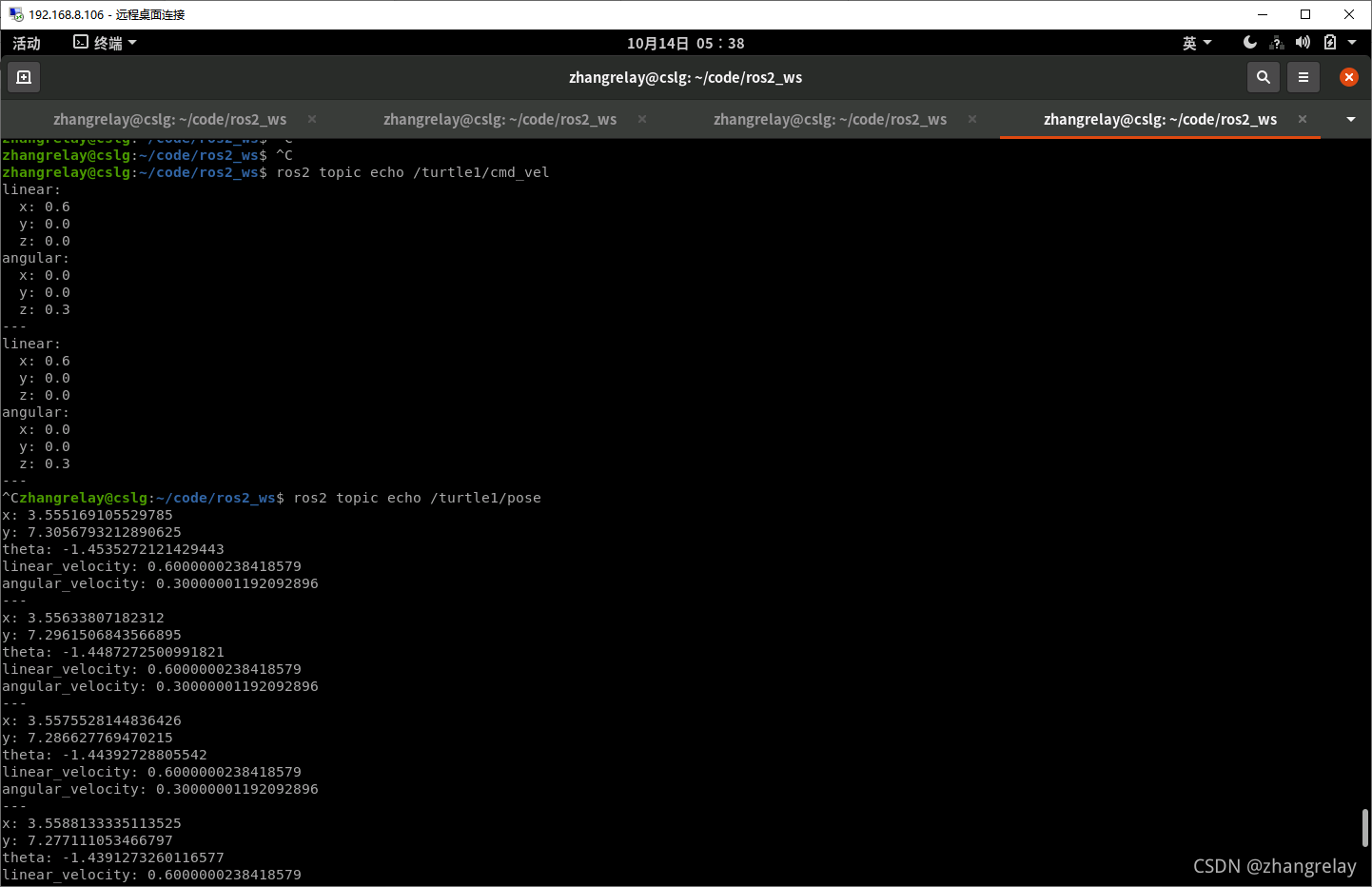

zhangrelay@cslg:~/code/ros2_ws$ ros2 topic echo /turtle1/cmd_vel
-
linear:
-
x: 0.6
-
y: 0.0
-
z: 0.0
-
angular:
-
x: 0.0
-
y: 0.0
-
z: 0.3
-
---
-
linear:
-
x: 0.6
-
y: 0.0
-
z: 0.0
-
angular:
-
x: 0.0
-
y: 0.0
-
z: 0.3
-
---
-

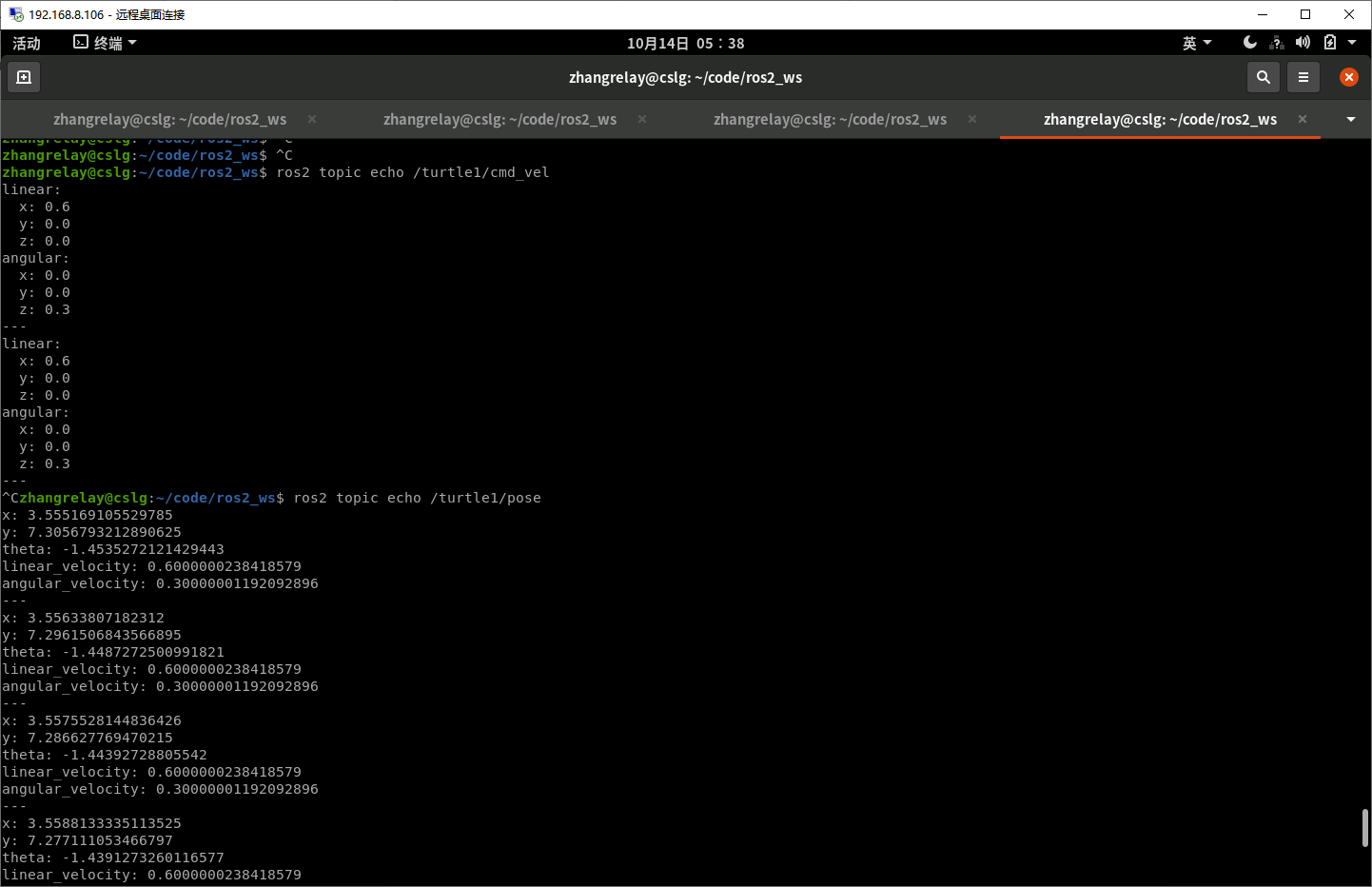

zhangrelay@cslg:~/code/ros2_ws$ ros2 topic echo /turtle1/pose
-
x: 3.555169105529785
-
y: 7.3056793212890625
-
theta: -1.4535272121429443
-
linear_velocity: 0.6000000238418579
-
angular_velocity: 0.30000001192092896
-
---
-
x: 3.55633807182312
-
y: 7.2961506843566895
-
theta: -1.4487272500991821
-
linear_velocity: 0.6000000238418579
-
angular_velocity: 0.30000001192092896
-
---
更多二维曲线绘制,参考:
plotjuggler⬅ROS1/ROS2画轨迹神器➡rqt_plot+rqt_multiplot之超级加强版

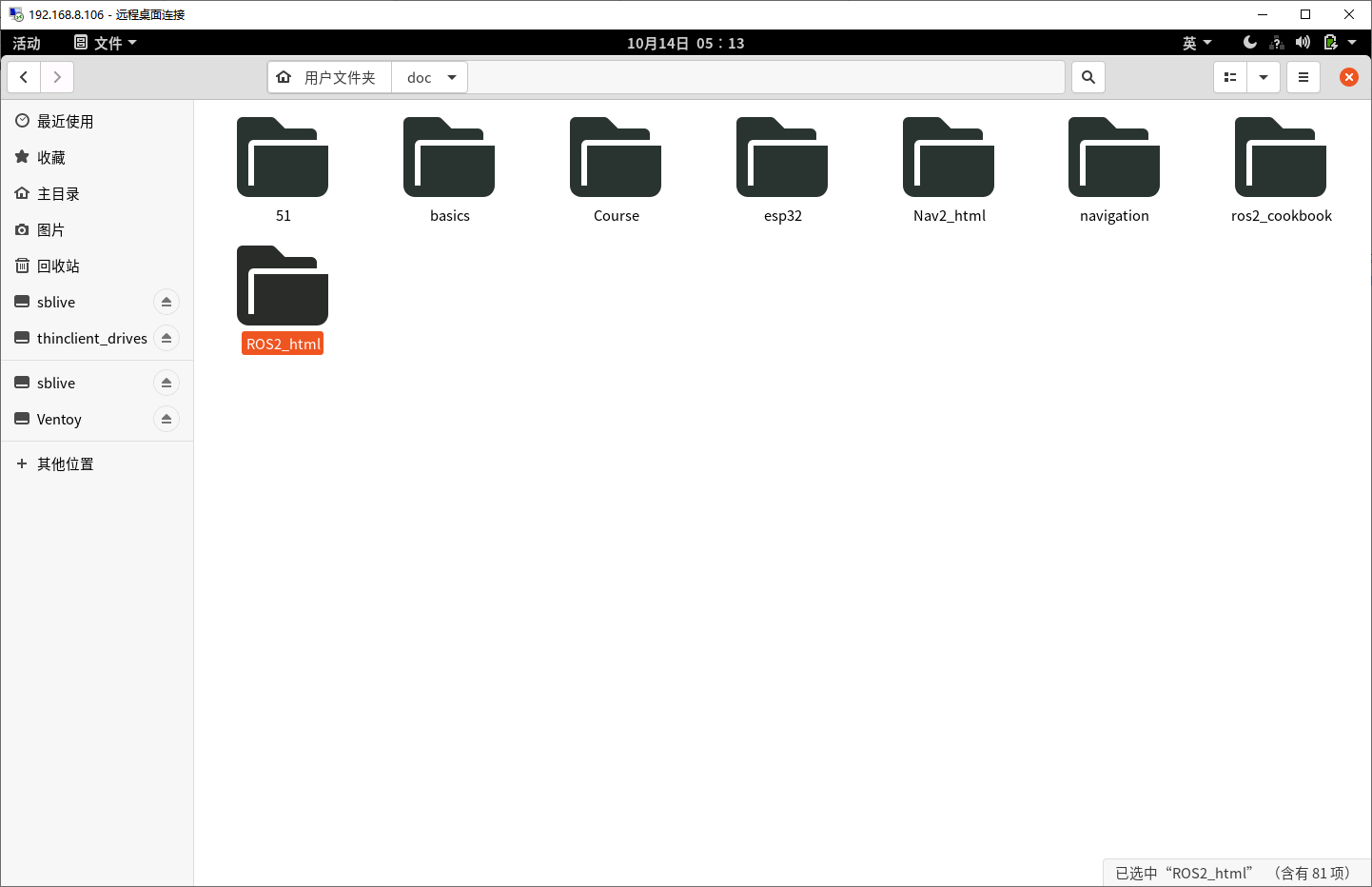

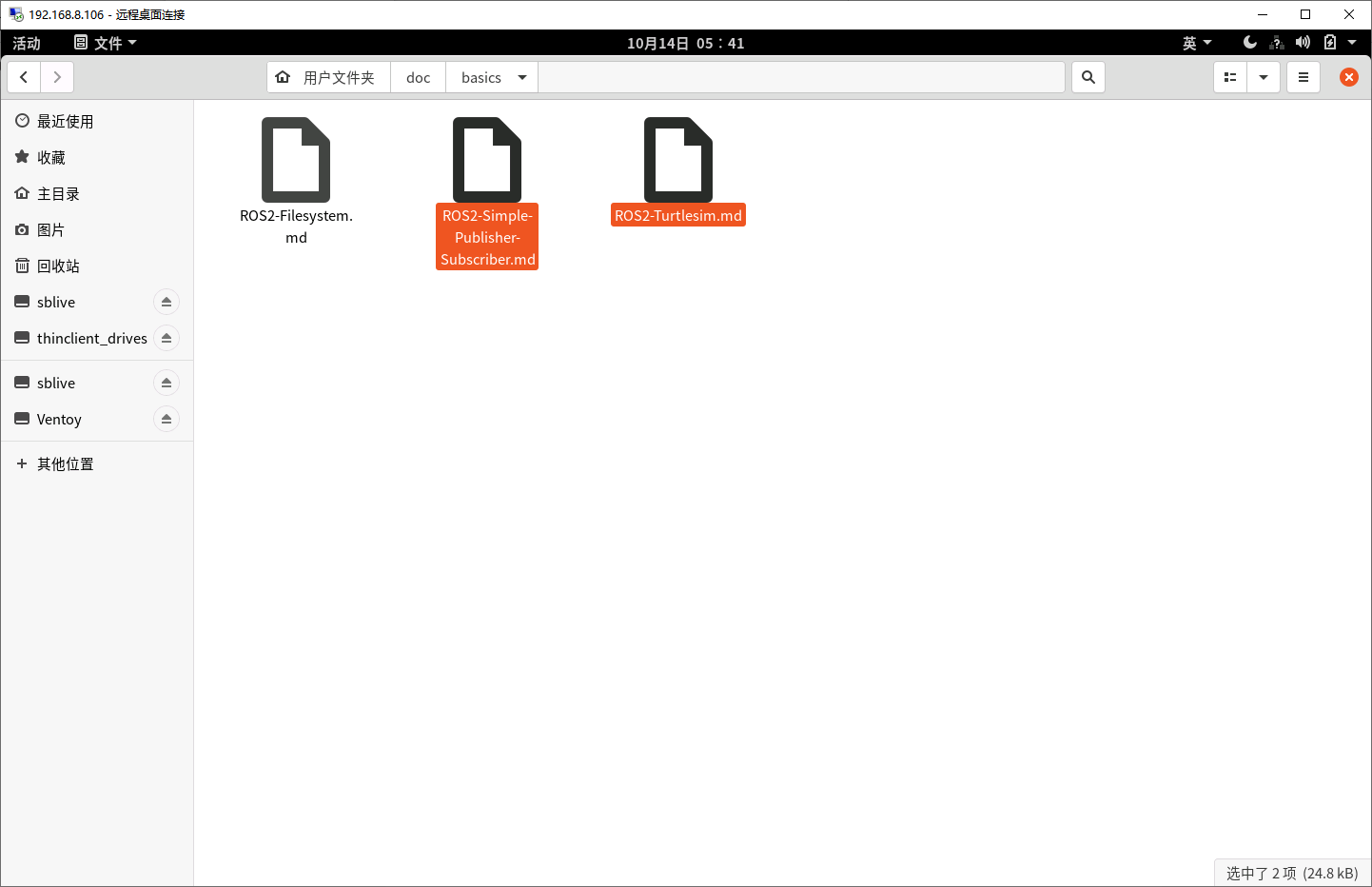

请阅读并尽量完成镜像中如下部分:
ROS2基础部分到此结束。
文章来源: zhangrelay.blog.csdn.net,作者:zhangrelay,版权归原作者所有,如需转载,请联系作者。
原文链接:zhangrelay.blog.csdn.net/article/details/120752544
