Vivado如何计算关键路径的保持时间裕量？

关于Vivado的建立时间分析，写了两篇，如下：

Vivado如何计算关键路径的建立时间裕量？（理论分析篇）

Vivado如何计算关键路径的建立时间裕量？（实践篇）

保持时间，就简短一点。

总之，关于建立保持时间分析，几个关键点就是：

1. 裕量计算公式： 数据要求时间 减去 数据到达时间
2. 时序分析的起点，以及Launch edge以及Latch edge的理解

建立时间描述的是数据从源寄存器到达目的寄存器，目的寄存器时钟采样时刻之前，也就是时钟到达之前，数据保持稳定的最小时间，即数据要在这个时间之前到达。

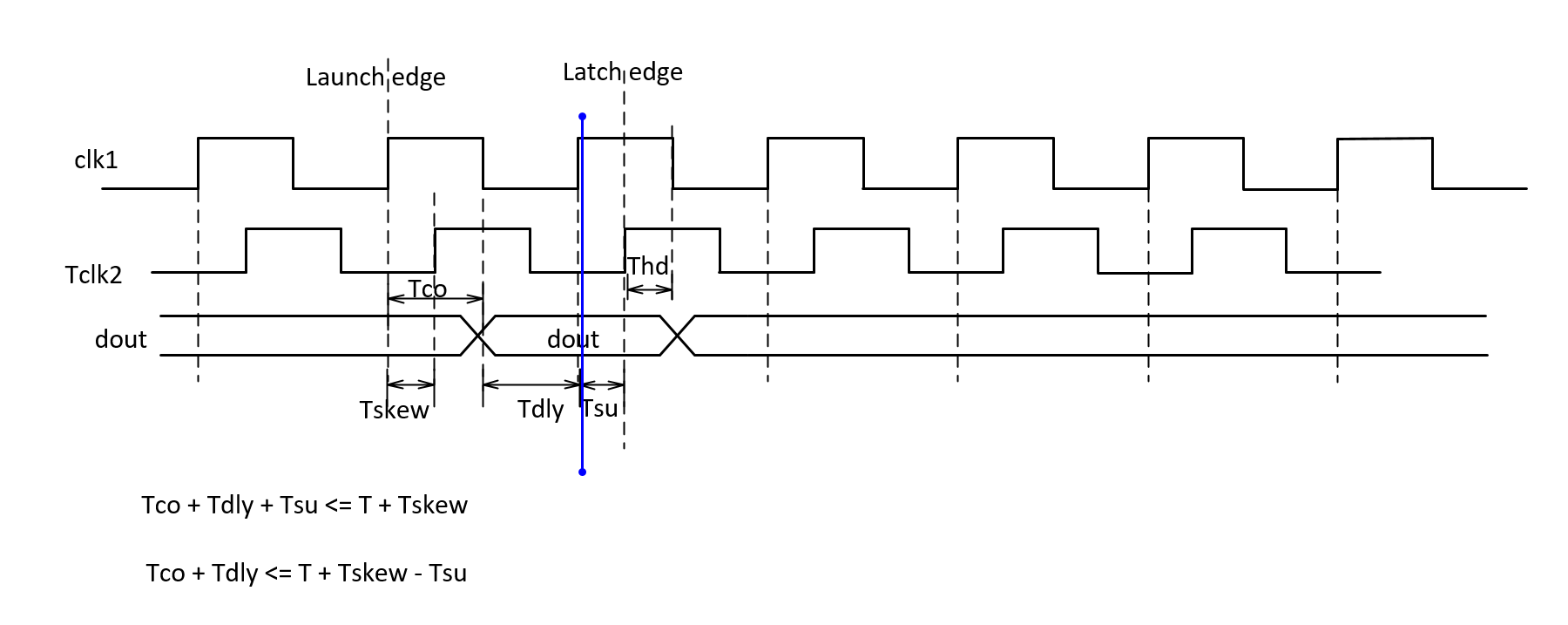

如下图时序模型以及时序图：

蓝线即是一个界限，数据要在这个时刻之前到达就能达到建立时间要求，满足时序。

对于保持时间，描述的是数据在时钟有效沿（这里就是指latch edge）之后，数据保持稳定的时间。

一个数据通常持续一个时钟，或者说总有数据持续一个时钟，要想满足保持时间，数据从源寄存器到目的寄存器之间的延迟就不能太小，否则到达目的寄存器之后，持续时间就会太小，就有可能满足不了时序要求。

Vivado是如何分析建立时间裕量的呢？

分三步分析：

1. 数据到达时间，即源时钟路径+数据路径的延迟时间；

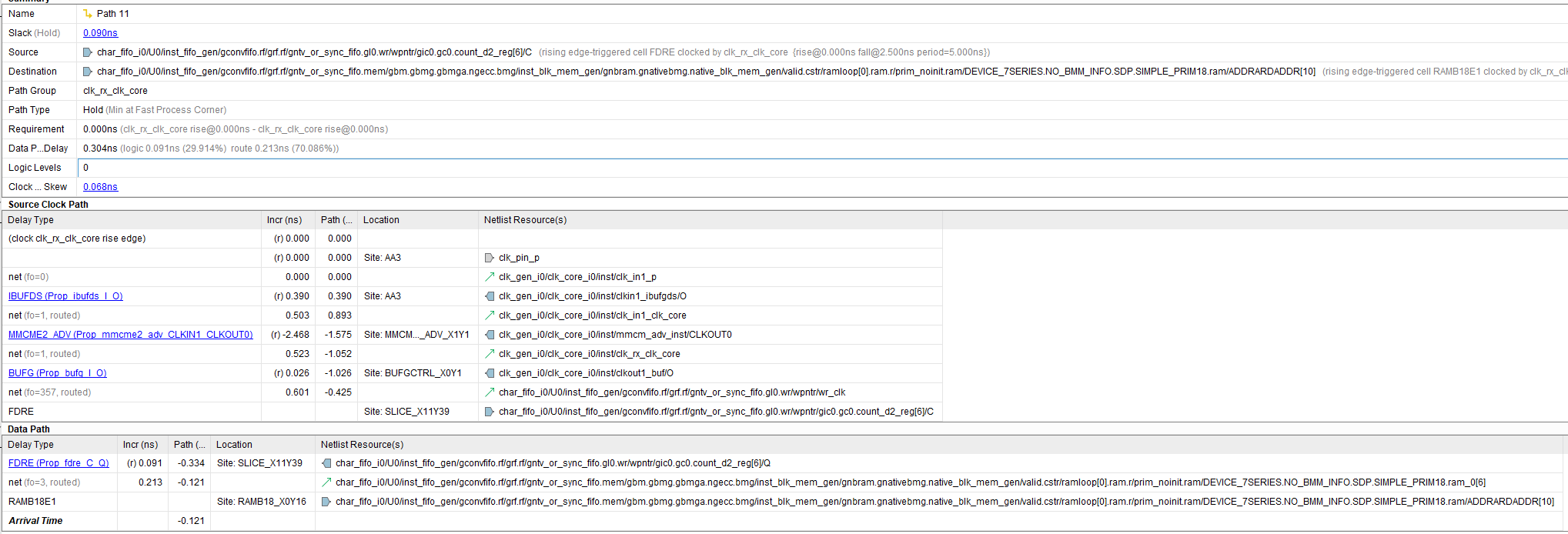

仍然以Vivado示例工程WaveGen为参考，随意找一条建立时间路径：

这条路径即是数据到达目的寄存器（时序单元，不一定是寄存器）的时间；

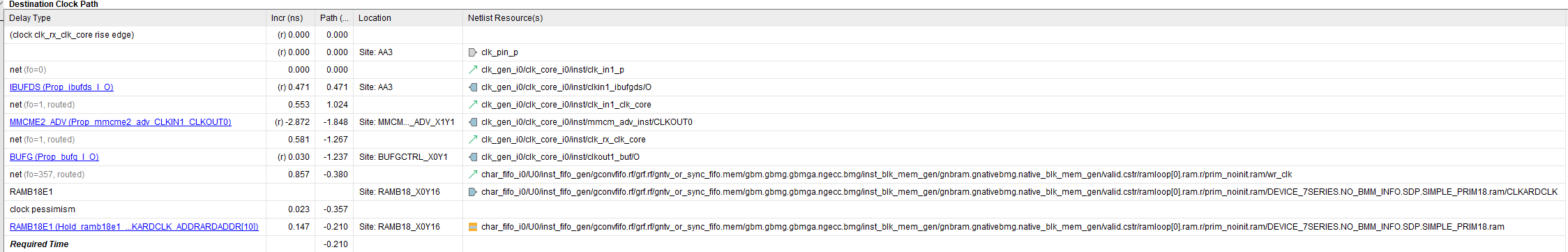

2. 目的时钟路径延迟时间；

目的时钟到达目的寄存器的时间加上保持时间构成数据要求时间：

3. 计算保持时间裕量

保持时间裕量的含义是数据要在我的数据要求时间之后到达，方可达到时序要求。

画一个时序示意图：

标号1表示数据到达时间，标号2表示数据要求时间，这种情况就满足不了保持时间要求，因为在保持时间窗口内，数据就发生了变化；

反之，如果标号1为数据要求时间，标号2位数据到达时间，就能满足保持时间要求。

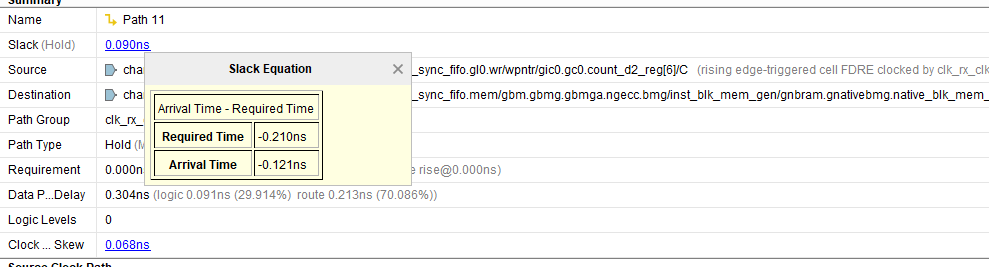

示例路径：

数据要求时间在数据到达时间之前，所以保持时间裕量为正，时序满足。

注意，最后提醒的是保持时间的分析是在发起沿分析的，因为发起沿的保持时间分析和锁存沿的保持时间分析，是一个道理，我们使用发起沿的数据要求时间，与发起沿的数据到达时间进行比较，也能够反应在锁存沿的保持时间是否满足。

最后说一句，保持时间是要求数据延迟（数据到达时间）必须大于一定的时间（数据要求时间），这个时间是时钟的偏斜加上保持时间。
