Canvas组件有三种不同的渲染模式：
- Screen Space - Overlay
- Screen Space - Camera
- World Space
一、Overlay模式
全称：屏幕空间-覆盖模式(Screen Space-Overlay)，Canvas创建出来后，默认就是该模式，该模式和摄像机无关，即使场景内没有摄像机，UI游戏物体照样渲染
- 屏幕空间：电脑或者手机显示屏的2D空间，只有x轴和y轴
- 覆盖模式：UI元素永远在3D元素的前面
几个相关属性：
- Pixel Perfect：勾选后UI和屏幕像素对应，UI图片不会出现锯齿边缘
- Sort Order：当前画布的深度层级

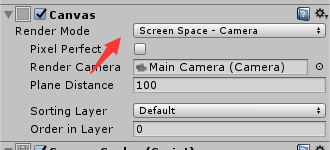

二、Camera模式
全称：屏幕空间-摄像机模式(Screen Space-Camera)，设置成该模式后需要指定一个摄像机游戏物体，指定后UGUI就会自动出现在该摄像机的“投射范围”内，和NGUI的默认UI Root效果一致，如果隐藏掉摄像机，UGUI当然就无法渲染
几个相关属性：
- Render Camera：用于渲染摄像机
- Plane Distance：控制UGUI元素和摄像机之间的距离，不影响显示
三、WorldSpace模式
全称：世界空间模式(WorldSpace)，设置成该模式后UGUI就相当于是场景内的一个普通的“Cube 游戏模型”，可以在场景内任意的移动UGUI元素的位置，通常用于怪物血条显示和VR开发
Canvas Scaler（画布缩放）
为了适应不同的分辨率，我们可能会允许适当的UI整体性缩放，外加一些尽可能少的布局微调。 这样就能达到一个比较理想的效果。Unity为我们提供了Canvas Scaler组件用于控制画布中UI元素的统一缩放和像素密度的。缩放值影响Canvas上所有的元素，包括字体的size和image的borders。
属性
| Property: | 功能: |
|---|---|
| UI Scale Mode | Canvas中UI元素的缩放模式 |
| Constant Pixel Size | 使UI保持自己的尺寸，与屏幕尺寸无关。 |
| Scale With Screen Size | 屏幕尺寸越大，UI越大 |
| Constant Physical Size | 使UI元素保持相同的物理大小，与屏幕尺寸无关。 |
Constant Pixel Size:
| Property: | 功能: |
|---|---|
| Scale Factor | 通过factor值来缩放所有UI元素（画布大小） |
| Reference Pixels Per Unit | 如果Sprite设置了‘Pixels Per Unit’，那么该Sprite一个像素将占用UI的一个像素 |
Scale With Screen Size:
| Property: | 功能: |
|---|---|
| Reference Resolution | The resolution the UI layout is designed for. If the screen resolution is larger, the UI will be scaled up, and if it’s smaller, the UI will be scaled down.UI布局的设计分辨率，如果实际分辨率大，UI会放大显示，如果实际分辨率小，UI会缩小显示。 |
| Screen Match Mode | A mode used to scale the canvas area if the aspect ratio of the current resolution doesn’t fit the reference resolutionCanvas缩放模式 |
| Match Width or Height | Scale the canvas area with the width as reference, the height as reference, or something in between根据设计分辨率的宽，高或按权值取宽高中间值来缩放Canvas |
| Expand | Expand the canvas area either horizontally or vertically, so the size of the canvas will never be smaller than the reference横向或纵向扩展画布大小（因此实际画布尺寸总是大于设计分辨率） |
| Shrink | Crop the canvas area either horizontally or vertically, so the size of the canvas will never be larger than the reference横向或总线收缩画布大小（因此实际画布尺寸总是小于设计分辨率） |
| Match | Determines if the scaling is using the width or height as reference, or a mix in between. |
| Reference Pixels Per Unit | If a sprite has this ‘Pixels Per Unit’ setting, then one pixel in the sprite will cover one unit in the UI.如果Sprite设置了‘Pixels Per Unit’为x，那么该Sprite的x个像素将占用UI的一个单位.（UI当中的一单元对应多少设计分辨率像素，最好跟图片设置一致，否则Image显示会与画布不匹配） |
Constant Physical Size:
通过调节 Canvas 物理大小来维持缩放不变。它的意思是在任何屏幕上不改变 Canvas 的 DPI，而是调节 Canvas 的物理大小总是与屏幕保持一致。这种说法可能比 Constant Pixel Size 更难以理解，实际上他们本质是一样的，只不过 Constant Pixel Size 通过逻辑像素大小调节来维持缩放，而 Constant Physical Size 通过物理大小调节来维持缩放。使用这种模式必须指定一个像素转换物理大小的因数（填写96方便在windows上进行开发）。运行时通过具体设备报告的dpi计算 Canvas 像素大小和缩放系数。这种模式从设计的意图来看，是为了在开发时使用物理单位而非像素单位，这只会让程序和美术的工作变得复杂，实际使用价值并不高。因为开发人员更关心设计的像素分辨率，他们需要绘制明确的像素大小的图片！如果未来开发人员和玩家都使用了超高DPI的显示器，那时或许会更注重物理尺寸。
dpi ：dots per inch ， 直接来说就是一英寸多少个像素点。常见取值 120，160，240。我一般称作像素密度，简称密度
对于设置为“屏幕空间 - 覆盖”或“屏幕空间 - 相机”的画布，Canvas Scaler UI比例模式可以设置为“恒定像素大小”，“按屏幕大小缩放”或“恒定物理大小”。
