单片机实验说明＜三＞数码管和定时器基本使用

实验三（上） 数码管动态显示设计

设计要求：

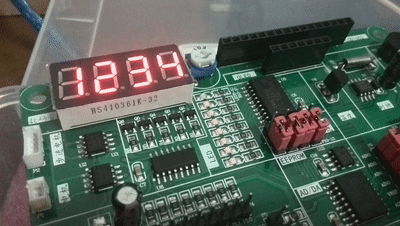

编程实现8段数码管的动态扫描显示，要求4个数码管从左到右分别显示“1”、“2”、“3”、“4”、及“A”、“b”、“C”、“d”。

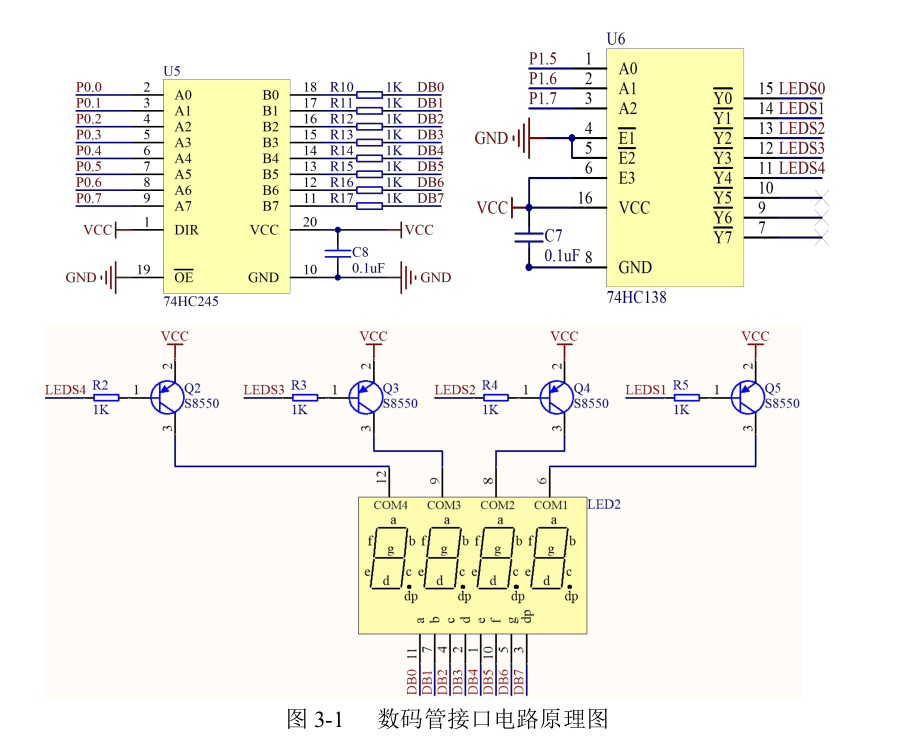

电路设计：

软件代码:

      /*****************************************************************************
       * 头文件 *
       *****************************************************************************/
      #include "hml/hml.h"
      #define LSA P1_5
      #define LSB P1_6
      #define LSC P1_7
      unsigned char smgduan[]={0xf9,0xa4,0xb0,0x99,0x88,0x83,0xc6,0xa1};
      //共阳极的显示代码表1,2,3,4,A,b,C,d
      /*****************************************************************************
       * 初始化和功能函数 *
       *****************************************************************************/
      void sys_init(void)
      {
       LSA = 0;
       LSB = 0;
       LSC = 0;
      }
      void LedScan(unsigned char pos,unsigned char dispcode)
      {
      unsigned char i;
      for(i=0;i<=pos;i++)
       {
     	switch(pos) //位选，选择点亮的数码管，
      	{
     		case(0):
      		LSA=1;LSB=0;LSC=0; break; //显示
     		case(1):
      		LSA=0;LSB=1;LSC=0; break; //显示第1位
     		case(2):
      		LSA=1;LSB=1;LSC=0; break; //显示第2位
     		case(3):
      		LSA=0;LSB=0;LSC=1; break; //显示第3位
      	}
      	P0=dispcode; //发送段码
       }
      }
      /*****************************************************************************
       * 主函数 *
       *****************************************************************************/
      void main(void)
      {
       sys_init();
      int i=0,j=500;
      while(j--)
       {
      for(i=0;i<4;i++)
       {
       LedScan(i,smgduan[3-i]);
       sleep(1);
       }
       }
       j=500;
      while(j--)
       {
      for(i=0;i<4;i++)
       {
       LedScan(i,smgduan[7-i]);
       sleep(1);
       }
       }
      }



思考题:

1.何谓数码管的动态显示,其原理是什么?
2.若要实现秒表从 0.0s 秒到 9.9s 循环显示,请写出实现的思路或代码?

实验三（下） 2位倒计时设计（团队课题）

设计要求：

编写实验程序，实现59秒倒计时功能，初始状态数码管最后两位显示数字“59”，要求定时器0每10ms产生一次中断，在定时中断服务程序里进行计数，计数满一秒，数码管显示相应减1，倒计时结束时，数码管显示“00”，并以周期1秒进行闪烁；按键可以控制计数器的启动和暂停。

电路设计:

自主完成。

软件代码：

      /*****************************************************************************
       * 头文件 *
       *****************************************************************************/
      #include "hml/hml.h"
      #define LSA P1_5
      #define LSB P1_6
      #define LSC P1_7
      unsigned int cnt=0;
      unsigned char T0RH = 0; 	//T0 重载值的高字节
      unsigned char T0RL = 0; 	//T0 重载值的低字节
      signed char sec;
      signed char sec_all=19;
      signed char count=0;
      unsigned char smgduan[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0x0f8,0x80,0x90};
      //共阳极的显示代码表0~9
      void EXINT0() __interrupt 0;
      void Timer0() __interrupt 1;
      /*****************************************************************************
       * 初始化和功能函数 *
       *****************************************************************************/
      /* 配置T0， ms-T0定时时间 */
      void ConfigTimer0(unsigned int ms)
      {
     	unsigned long tmp; 	 //临时变量
      	tmp = 11059200 / 12; 	 //定时器计数频率
      	tmp = (tmp * ms) / 1000;  //计算所需的计数值
      	tmp = 65536 - tmp; 	 //计算定时器重载值
      	tmp = tmp + 18; 	 //补偿中断响应延时造成的误差
      	T0RH = (unsigned char)(tmp>>8); 	//定时器重载值拆分为高低字节
      	T0RL = (unsigned char)tmp;
      	TMOD &= 0xF0; 		//清零 T0 的控制位
      	TMOD |= 0x01; 		//配置 T0 为模式 1
      	TH0 = T0RH; 		//加载 T0 重载值
      	TL0 = T0RL;
      	ET0 = 1; 		//使能 T0 中断
      }
      void EXINT0() __interrupt 0
      {
      	count++;
      }
      void Timer0() __interrupt 1
      {
      	TH0 = T0RH; 	//重新加载重载值
      	TL0 = T0RL;
      	cnt++; 		//中断次数加1
     	if (cnt >= 100) //中断100次=1s
      	{
      		cnt = 0;
      		sec--;
     		if (sec < 0)   //当显示值到0后，闪烁
      		{
      			sec = 0;
      		}
      	}
      }
      void LedScan(unsigned char pos,unsigned char dispcode)
      {
      unsigned char i;
      for(i=0;i<=pos;i++)
       {
     	switch(pos) //位选，选择点亮的数码管，
      	{
     		case(0):
      		LSA=1;LSB=0;LSC=0; break; //显示
     		case(1):
      		LSA=0;LSB=1;LSC=0; break; //显示第1位
     		case(2):
      		LSA=1;LSB=1;LSC=0; break; //显示第2位
     		case(3):
      		LSA=0;LSB=0;LSC=1; break; //显示第3位
      	}
      	P0=dispcode; //发送段码
       }
      }
      void sys_init(void)
      {
       LSA = 0;
       LSB = 0;
       LSC = 0;
      	cnt = 0; //中断次数计数器
      	sec = sec_all; //秒数初值
      	ConfigTimer0(10); //配置 T0 定时 10ms
      	EA=1; //开中断
      	IT0=0;
      	EX0=1;
      // IT1=1;
      // EX1=1;
      // PX1=1;
       TR0=1;
      }
      /*****************************************************************************
       * 主函数 *
       *****************************************************************************/
      void main(void)
      {
       sys_init();
      while(1)
       {
     	if(count%2==0)
      	{
      		TR0 = 1;
      	}
     	else
      	{
      		TR0 = 0;
      	}
     	if((cnt>49)&&(sec==0))
      	{
      		LedScan(0,0xff); //显示个位值
      		LedScan(1,0xff); //显示个位值
      	}
     	else
      	{
      		LedScan(0,smgduan[sec%10]); //显示个位值
      		LedScan(1,smgduan[sec/10]); //显示十位值
      	}
       }
      }



思考题：

1.画出主程序和定时中断流程图;
2.加入独立键盘的两个按键(自选),其中一个按键实现复位,即按下后马上回到显示“19”;另一个按键实现暂停和启动功能,即按一下后暂停,再按一下后启动。
