前言

这篇博客大概是2017年写的,目前已经是2020年8月不到,今天维护了一下但是并未保存,很受伤,不得不重新在维护一次。

最近看到很多评论,说程序有问题,于是我就对这个程序进行一次测试。

并更新博文程序与其他部分内容。

简易数字频率计原理

原理:数字频率计的原理十分简单,简单的就是一句话和一幅图而已。

一句话:测量被测信号的频率,要清楚频率的定义,一言以蔽之,就是1s中信号的周期数。

根据频率的定义,我们测量被测信号1s中变化的次数即可,即1s中的周期数。

首先我们设置一个基准时钟信号,频率为1Hz,从第一个上升沿开始计数(被测信号的上升沿数),直到下一个上升沿到达时停止计数,对数据进行锁存,再到达下一个上升沿时,对计数器进行清零,准备下一次的测量。

根据以上描述,得到相关信号的关系:

一幅图:

我尝试使用wavedrom画了这个图:



本图是简易频率计的工作时序图,从图中 可以看出:

基准信号的第一个上升沿到达时,计数使能信号有效,计数器开始计数;

第二上升沿到达时,计数结束,锁存使能有效,计数数据开始锁存;

第三个上升沿到达时,清零信号有效,对计数器的输出清零,准备下一次的测量。

一个测量过程需要3 sec(重要)。

下面是数字频率计的原理图:



由此原理图可以清晰的理解下面的verilog HDL程序:

程序可以分为四个部分,一个顶层模块,三个子模块:

顶层:


      `timescale 1ns / 1ps
      //
      // blog: https://blog.csdn.net/Reborn_Lee
      // Engineer: 李锐博恩
      // Design Name: frequency detect
      // Module Name: freDetect
      //
      //
      module freDetect(
       input wire clk_1Hz, //1Hz基准频率,周期1s;
       input wire fin, //输入待测信号
       input wire rst, //复位信号
       output wire [3:0] d0,
       output wire [3:0] d1,
       output wire [3:0] d2,
       output wire [3:0] d3,
       output wire [3:0] d4,
       output wire [3:0] d5,
       output wire [3:0] d6,
       output wire [3:0] d7
       );
         wire [3:0] q0, q1, q2, q3, q4, q5, q6, q7;   //中间数据
       //控制模块实例
      control control_inst(.clk_1Hz(clk_1Hz),
       .rst(rst),
       .count_en(count_en),
       .latch_en(latch_en),
       .clear(clear)
       );
       //计数器模块实例
       counter_10 counter_inst0(.en_in(count_en),.clear(clear),.rst(rst),
       .fin(fin),.en_out(en_out0),.q(q0));
       counter_10 counter_inst1(.en_in(en_out0),.clear(clear),.rst(rst),
       .fin(fin),.en_out(en_out1),.q(q1));
       counter_10 counter_inst2(.en_in(en_out1),.clear(clear),.rst(rst),
       .fin(fin),.en_out(en_out2),.q(q2));
       counter_10 counter_inst3(.en_in(en_out2),.clear(clear),.rst(rst),
       .fin(fin),.en_out(en_out3),.q(q3));
       counter_10 counter_inst4(.en_in(en_out3),.clear(clear),.rst(rst),
       .fin(fin),.en_out(en_out4),.q(q4));
       counter_10 counter_inst5(.en_in(en_out4),.clear(clear),.rst(rst),
       .fin(fin),.en_out(en_out5),.q(q5));
       counter_10 counter_inst6(.en_in(en_out5),.clear(clear),.rst(rst),
       .fin(fin),.en_out(en_out6),.q(q6));
       counter_10 counter_inst7(.en_in(en_out6),.clear(clear),.rst(rst),
       .fin(fin),.en_out(en_out7),.q(q7));
       //锁存器模块实例
       latch_freq latch_freq_inst(.clk_1Hz(clk_1Hz),.rst(rst),.latch_en(latch_en),
       .q0(q0),.q1(q1),.q2(q2),.q3(q3),.q4(q4),.q5(q5),
       .q6(q6),.q7(q7),.d0(d0),.d1(d1),.d2(d2),.d3(d3),
       .d4(d4),.d5(d5),.d6(d6),.d7(d7));
      endmodule





顶层模块例化了各种子模块:

控制模块:


      `timescale 1ns / 1ps
      //
      // blog: https://blog.csdn.net/Reborn_Lee
      // Engineer: 李锐博恩
      // Design Name: frequency detect
      // Module Name: control
      //
      //
      module control(
     	input wire clk_1Hz,
     	input wire rst,
     	output reg count_en,
     	output reg latch_en,
     	output reg clear
      );
       reg[1:0] state; //状态信号,用于控制各种使能信号
       always @(posedge clk_1Hz or posedge rst)
       if(rst)   //复位信号有效
      begin //各种使能信号清零
      state <= 2'd0;
      count_en <= 1'b0;
      latch_en <=1'b0;
      clear <= 1'b0;
      end
      else //遇到基准信号的下一个上升沿,状态变化一次,每次变化后状态持续1s
      begin
      case(state)
      2'd0:
      begin //第一个上升沿到达,开始计数,计数1个基准信号周期内待测信号的上升沿个数,此个数即为待测信号的频率
      count_en <= 1'b1; //计数使能信号有效
      latch_en <=1'b0;
      clear <= 1'b0;
      state <= 2'd1;
      end
      2'd1:
      begin //第二个上升沿到达,计数完成,锁存使能信号有效,测得频率锁存至锁存器中
      count_en <= 1'b0;
      latch_en <=1'b1;
      clear <= 1'b0;
      state <= 2'd2;
      end
      2'd2:
      begin //第三个上升沿到达,清零使能信号有效,计数器清零,为下一次计数做准备
      count_en <= 1'b0;
      latch_en <=1'b0;
      clear <= 1'b1;
      state <= 2'd0; //状态清零,进入下一次测量
      end
      default:
      begin
      count_en <= 1'b0;
      latch_en <=1'b0;
      clear <= 1'b0;
      state <= 2'd0;
      end
      endcase
      end
      endmodule



计数模块:


      `timescale 1ns / 1ps
      //
      // blog: https://blog.csdn.net/Reborn_Lee
      // Engineer: 李锐博恩
      // Design Name: frequency detect
      // Module Name: counter_10
      //
      //
      module counter_10(
      	input wire en_in, //输入使能信号
      	input wire rst, //复位信号
      	input wire clear, //清零信号
      	input wire fin, //待测信号
      	output reg en_out, //输出使能,用于控制下一个计数器的状态,当输出使能有效时,下一个模10计数器计数加1
      	output reg [3:0] q //计数器的输出,4位BCD码输出
       );
       always@  (posedge  fin  or  posedge  rst) //输入待测信号的上升沿作为敏感信号
       	if(rst)  begin //复位信号有效,计数器输出清零
       en_out  <=  1'b0;
       q <= 4'b0;
      end
      else  if(en_in)  begin //进位输入使能信号有效
      if(q  ==  4'b1001) begin //若q = 4'b1001的话,q清零,同时进位输出使能有效,即en_out  赋值为1'b1
       q <= 4'b0;
       en_out  <=  1'b1;
       end
       else begin //若q未达到4'b1001时,每到达待测信号的一个上升沿,q加1,同时输出进位清零
       q  <=  q  +  1'b1;
       en_out <=1'b0;
      end
      end
      else  if(clear)  begin //若清零信号有效,计数器清零,主要用于为下一次测量准备
       q  <=  4'b0;
       en_out <= 1'b0;
      end
      else begin
       q  <=  q;
       en_out  <=1'b0;
       end
      endmodule





锁存模块:




      `timescale 1ns / 1ps
      //
      // blog: https://blog.csdn.net/Reborn_Lee
      // Engineer: 李锐博恩
      // Design Name: frequency detect
      // Module Name: latch_freq
      //
      //
      module latch_freq(
     	input wire clk_1Hz,
     	input wire latch_en,
     	input wire rst,
     	input wire [3:0] q0,
     	input wire [3:0] q1,
     	input wire [3:0] q2,
     	input wire [3:0] q3,
     	input wire [3:0] q4,
     	input wire [3:0] q5,
     	input wire [3:0] q6,
     	input wire [3:0] q7,
     	output reg [3:0] d0,
     	output reg [3:0] d1,
     	output reg [3:0] d2,
     	output reg [3:0] d3,
     	output reg [3:0] d4,
     	output reg [3:0] d5,
     	output reg [3:0] d6,
     	output reg [3:0] d7
      );
       always@ (posedge clk_1Hz or posedge rst)
       if(rst) //复位信号有效时输出清零
      begin
      d0 <= 4'b0; d1 <= 4'b0; d2 <= 4'b0; d3 <= 4'b0; d4 <= 4'b0;
      d5 <= 4'b0; d6 <= 4'b0; d7 <= 4'b0;
      end
       else if(latch_en) //锁存信号有效时,将计数器的输出信号锁存至锁存器
      begin
      d0 <= q0; d1 <= q1; d2 <= q2; d3 <= q3; d4 <= q4;
      d5 <= q5; d6 <= q6; d7 <= q7;
      end
      else  //上面两种情况均未发生时,输入不变
      begin
      d0 <= d0; d1 <= d1; d2 <= d2; d3 <= d3; d4 <= d4;
      d5 <= d5; d6 <= d6; d7 <= d7;
      end
      endmodule





测试文件为:


      `timescale 1ns/1ps
      //测试模块
      module freDetect_tb;
       //为了仿真方便,全部缩小100倍;
       parameter CLK_1HZ_DELAY = 1000_0000; //1Hz基准信号,对应周期为1s=1000_000_000ns
       parameter FIN_DELAY = 2; //5MHz待测信号,对应周期为0.2*1000_000=200ns
       reg clk_1Hz;
       reg fin;
       reg rst;
       wire[3:0] d0, d1, d2, d3, d4, d5, d6, d7;
       initial
      begin
      rst =1'b1;
       #1 rst = 1'b0;
      end
       initial
      begin
      fin = 1'b0;
      forever
       # (FIN_DELAY/2) fin = ~fin;
      end
       initial
      begin
      clk_1Hz = 1'b0;
      forever
       # (CLK_1HZ_DELAY/2) clk_1Hz = ~clk_1Hz;
      end
      freDetect freDetect_inst(.clk_1Hz(clk_1Hz), .rst(rst), .fin(fin),
      .d0(d0), .d1(d1), .d2(d2), .d3(d3), .d4(d4), .d5(d5), .d6(d6), .d7(d7));
      endmodule

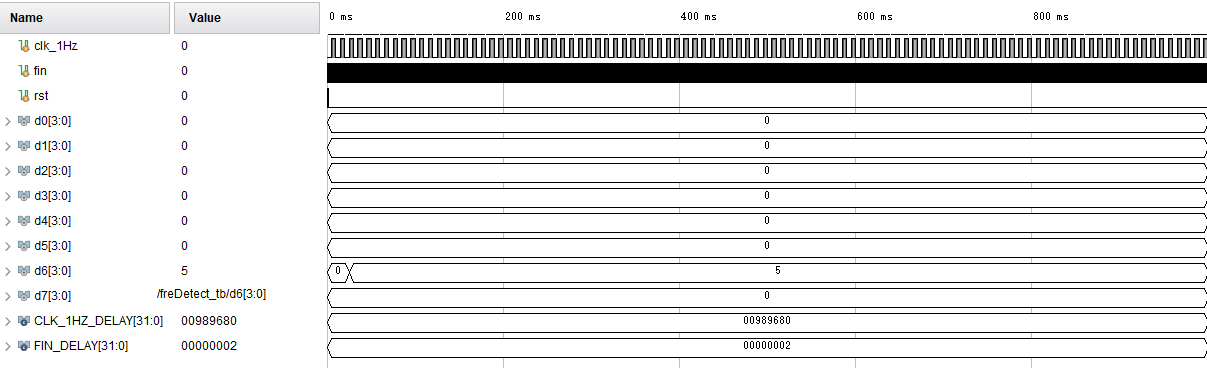

本仿真在vivado自带的仿真器进行行为仿真,使用其他仿真软件也可以,例如modelsim,本文使用vivado进行仿真,仿真结果如下:

我们设定的待测频率也是5Mhz=5000000Hz。

由于时间紧张,我就不具体展开中间变量了,大家自行分析。

结语

由于这篇博客时间有点长,csdn也经过了一些改版,导致早期的程序出现一些奇怪的字符,见博客:

网上复制代码需谨慎,莫名其妙报错看这里!

这恐怕也是广大看客直接复制我这篇文章代码所遇到的问题之一,不过现在这个问题解决了,大家可以再次尝试了。
