【 MATLAB 】MATLAB 实现模拟信号采样后的重建（二）零阶保持（ZOH）

上篇博文采样sinc函数内插的方式实现了模拟信号的重建：【 MATLAB 】MATLAB 实现模拟信号采样后的重建（一）

这篇博文我们使用零阶保持器（ZOH）来重建信号，采用的案例依然是上篇博文中的案例：

模拟信号：

对该信号使用两种不同的采样频率采样。

a. 在 fs = 5000 对信号进行采样

b. 在 fs = 1000 对信号采样

这里直接给出MATLAB脚本：














      clc













      clear













      close all


























      % Analog signal













      Dt = 0.00005;













      t = - 0.005:Dt:0.005;













      xa = exp(-1000 * abs(t));


























      subplot(3,1,1);













      plot(1000*t,xa);













      title('Analog signal');













      xlabel('t in msec');













      ylabel('xa');


























      %Fs = 5000,Ts = 0.0002













      % Discrete-time signal













      Ts = 0.0002;













      Fs = 1/Ts;













      n = -25:25;













      nTs = n*Ts;













      x = exp(-1000*abs(nTs));


























      subplot(3,1,2)













      plot(1000*t,xa);













      hold on













      stem(n*Ts*1000,x);













      title('Discrete-time signal');













      hold off


























      % Analog signal reconstruction













      subplot(3,1,3);













      stairs(nTs*1000,x);













      title('Analog signal reconstruction');













      xlabel('t in msec');













      ylabel('xa after reconstruction');













      hold on













      stem(n*Ts*1000,x)













      hold off



























      % Fs = 1000, Ts = 1ms













      % Discrete-time signal













      Ts = 0.001;













      Fs = 1/Ts;













      n = -5:5;













      nTs = n*Ts;













      x = exp(-1000*abs(nTs));


























      figure


























      subplot(3,1,1);













      plot(1000*t,xa);













      title('Analog signal');













      xlabel('t in msec');













      ylabel('xa');


























      subplot(3,1,2)













      plot(1000*t,xa);













      hold on













      stem(n*Ts*1000,x);













      title('Discrete-time signal');













      hold off


























      % Analog signal reconstruction













      subplot(3,1,3);













      stairs(nTs*1000,x);













      title('Analog signal reconstruction');













      xlabel('t in msec');













      ylabel('xa after reconstruction');













      hold on













      stem(n*Ts*1000,x)













      hold off

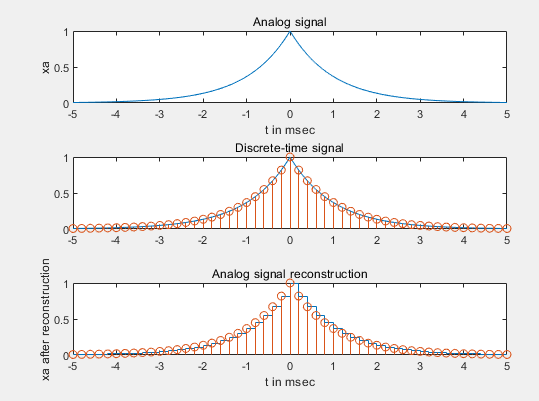

当采样率Fs为5000 样本/s时，用零阶保持的重建信号表示如下：

第三幅图就是零阶保持恢复信号。

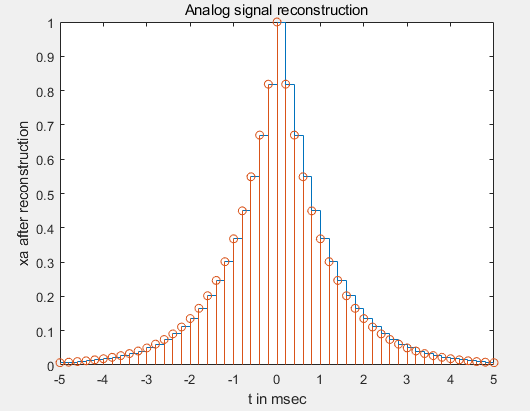

放大第三幅图：

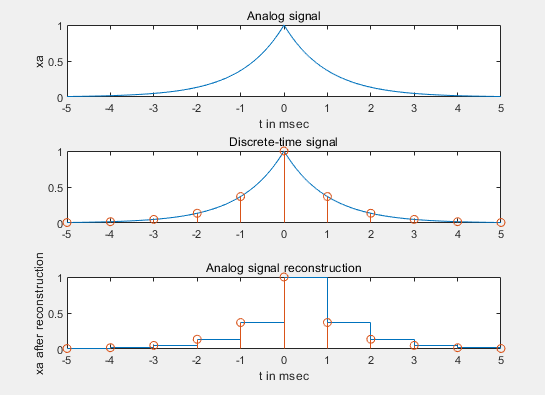

当采样率Fs为1000样本/s时，使用零阶保持恢复信号示意图如下：

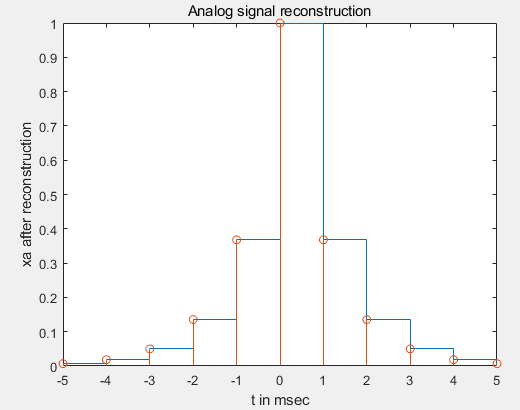

放大第三幅图：

零阶保持直接使用stairs函数画出模拟信号的ZOH波形。

可见，采样率为5000时，重建信号比采样率为1000时，重建信号好太多了。但是依然有点粗糙，这就让我们接下来的博文继续探索其他重建方式。
