【 MATLAB 】MATLAB 实现模拟信号采样后的重建（三）应用三次样条函数spline实现内插

前三篇博文讲了三种方法进行内插重建信号：

sinc函数内插重建

零阶保持（ZOH）内插重建

一阶保持内插（FOH）重建

这篇文章使用三次样条函数spline来实现内插重建，并分析重建误差。

采用的案例依然是上篇博文中的案例：

模拟信号：

对该信号使用两种不同的采样频率采样。

a. 在 fs = 5000 对信号进行采样

b. 在 fs = 1000 对信号采样

前面太多的文章作为铺垫，这里直接给出MATLAB脚本：














      clc













      clear













      close all


























      % Analog signal













      Dt = 0.00005;













      t = - 0.005:Dt:0.005;













      xa = exp(-1000 * abs(t));


























      subplot(3,1,1);













      plot(1000*t,xa);













      title('Analog signal');













      xlabel('t in msec');













      ylabel('xa');


























      %Fs = 5000,Ts = 0.0002













      % Discrete-time signal













      Ts = 0.0002;













      Fs = 1/Ts;













      n = -25:25;













      nTs = n*Ts;













      x = exp(-1000*abs(nTs));


























      subplot(3,1,2)













      plot(1000*t,xa);













      hold on













      stem(n*Ts*1000,x);













      title('Discrete-time signal');













      hold off


























      % Analog signal reconstruction













      subplot(3,1,3);













      xa_r = spline(nTs,x,t);













      plot(t*1000,xa_r);













      title('Analog signal reconstruction');













      xlabel('t in msec');













      ylabel('xa after reconstruction');













      hold on













      stem(n*Ts*1000,x)













      hold off







































      error1 = max(abs(xa_r - xa))


























      % Fs = 1000, Ts = 1ms













      % Discrete-time signal













      Ts = 0.001;













      Fs = 1/Ts;













      n = -5:5;













      nTs = n*Ts;













      x = exp(-1000*abs(nTs));


























      figure


























      subplot(3,1,1);













      plot(1000*t,xa);













      title('Analog signal');













      xlabel('t in msec');













      ylabel('xa');


























      subplot(3,1,2)













      plot(1000*t,xa);













      hold on













      stem(n*Ts*1000,x);













      title('Discrete-time signal');













      hold off


























      % Analog signal reconstruction













      subplot(3,1,3);













      xa_r = spline(nTs,x,t);













      plot(1000*t,xa_r);













      title('Analog signal reconstruction');













      xlabel('t in msec');













      ylabel('xa after reconstruction');













      hold on













      stem(n*Ts*1000,x)













      hold off


























      error2 = max(abs(xa_r - xa))

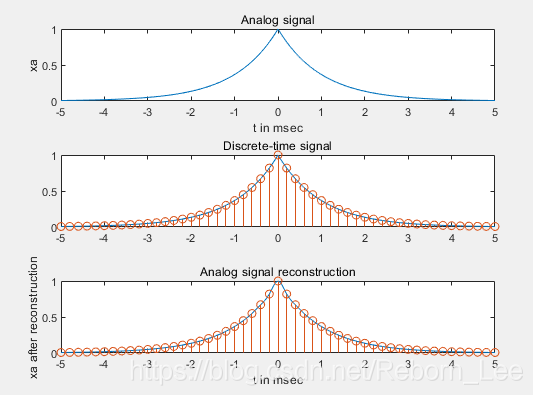

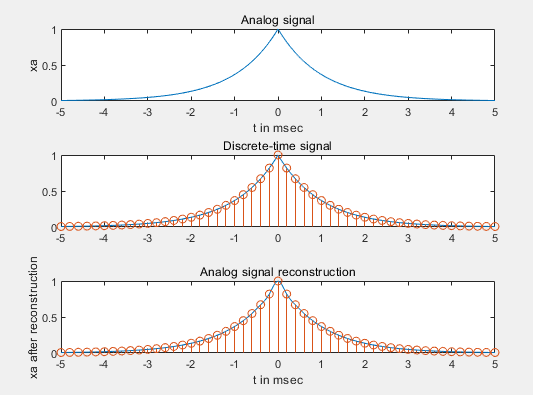

当采样率Fs为5000 样本/s时，重建结果：

误差：

error1 =

    0.0317

重建和真正的模拟信号之间的误差是0.0317，这是由于非理想内插和非带限造成的。将这个误差与sinc函数内插比较（理想），这个误差还比较小。从重构图上看，重建还是不错的。

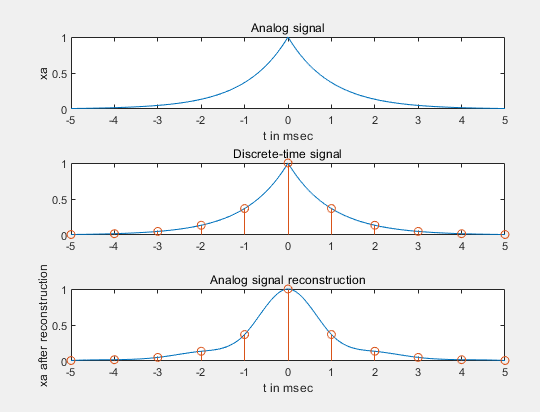

当采样率Fs为1000样本/s时，重构结果：

error2 =

    0.1679

这个情况下误差较大，这是由于采样间隔过大，也就是采样率过低造成的频谱混叠造成的，不能恢复原始信号了。
