【 MATLAB 】MATLAB 实现模拟信号采样后的重建（三）一阶保持（FOH）内插

上篇博文采用了零阶保持（ZOH）的方式进行了重构：【 MATLAB 】MATLAB 实现模拟信号采样后的重建（二）零阶保持（ZOH）

这篇博文我们使用一阶保持（FOH）内插来重建信号，采用的案例依然是上篇博文中的案例：

模拟信号：

对该信号使用两种不同的采样频率采样。

a. 在 fs = 5000 对信号进行采样

b. 在 fs = 1000 对信号采样

这里直接给出MATLAB脚本：














      clc













      clear













      close all


























      % Analog signal













      Dt = 0.00005;













      t = - 0.005:Dt:0.005;













      xa = exp(-1000 * abs(t));


























      subplot(3,1,1);













      plot(1000*t,xa);













      title('Analog signal');













      xlabel('t in msec');













      ylabel('xa');


























      %Fs = 5000,Ts = 0.0002













      % Discrete-time signal













      Ts = 0.0002;













      Fs = 1/Ts;













      n = -25:25;













      nTs = n*Ts;













      x = exp(-1000*abs(nTs));


























      subplot(3,1,2)













      plot(1000*t,xa);













      hold on













      stem(n*Ts*1000,x);













      title('Discrete-time signal');













      hold off


























      % Analog signal reconstruction













      subplot(3,1,3);













      plot(nTs*1000,x);













      title('Analog signal reconstruction');













      xlabel('t in msec');













      ylabel('xa after reconstruction');













      hold on













      stem(n*Ts*1000,x)













      hold off



























      % Fs = 1000, Ts = 1ms













      % Discrete-time signal













      Ts = 0.001;













      Fs = 1/Ts;













      n = -5:5;













      nTs = n*Ts;













      x = exp(-1000*abs(nTs));


























      figure


























      subplot(3,1,1);













      plot(1000*t,xa);













      title('Analog signal');













      xlabel('t in msec');













      ylabel('xa');


























      subplot(3,1,2)













      plot(1000*t,xa);













      hold on













      stem(n*Ts*1000,x);













      title('Discrete-time signal');













      hold off


























      % Analog signal reconstruction













      subplot(3,1,3);













      plot(nTs*1000,x);













      title('Analog signal reconstruction');













      xlabel('t in msec');













      ylabel('xa after reconstruction');













      hold on













      stem(n*Ts*1000,x)













      hold off

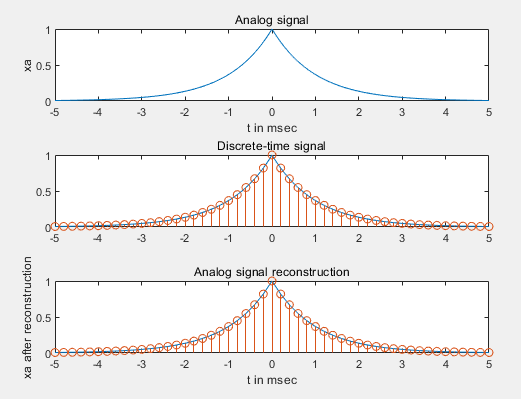

当采样率Fs为5000 样本/s时，用零阶保持的重建信号表示如下：

第三幅图就是线性内插（FOH）恢复信号。

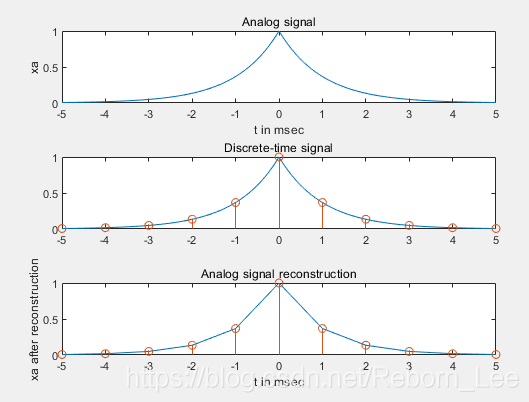

当采样率Fs为1000样本/s时，使用零阶保持恢复信号示意图如下：

第三幅图就是线性内插（FOH）恢复信号。

使用plot函数给出样本之间的线性内插（FOH）。

FOH重建看起来是一种好的重建，一般若采样频率比奈奎斯特频率高很多，那么FOH内插给出一个可以接受的重建。
