【 FPGA 】门控时钟专题
目录
门控时钟定义？
门控时钟，指的是由组合逻辑产生的时钟，其中，组合逻辑的输入可以全部是数据信号，也可以包含原始时钟信号。由于组合逻辑中的基本单元是与或非等门电路，而与门和非门又具有“开关性”，故该类时钟又称为门控时钟。
通常情况下，不建议使用门控时钟，因为门控时钟由组合逻辑产生，那么它本身就潜伏了组合逻辑的最大隐患——竞争和险象，所以门控时钟信号很容易产生毛刺，而寄存器等存储单元对时钟信号的边沿都非常敏感，因此具有毛刺的时钟会造成时序逻辑的不稳定。
到底要不要使用门控时钟？
上面建议尽量避免使用门控时钟，但是并不是一定不要使用门控时钟，对于某些功耗很大的系统而言，需要使用门控时钟来降低功耗。下面这段话来自于《FPGA深度解析》：
门控时钟可以有效地降低时钟网络的动态功耗，并且不会导致电路在工作时性能下降。在同步数字电路中，很多书籍不建议采用门控时钟进行电路设计。因为门控时钟会为电路设计带来不确定因素，造成工具在进行时序分析时无法分析门控时钟的行为。而言，即便如此，门控时钟能够动态地管理特定区域的时钟，并且同时影响该区域中的逻辑电路。因此，门控时钟被认为是降低芯片动态功耗的最佳方式之一，广泛应用于低功耗设计领域。
这段话说的，和上面说的尽量避免使用门控时钟并不矛盾，门控时钟应用的领域是低功耗设计领域。
门控时钟降低功耗的原理？
门控时钟也就是在使能信号有效的时候，把时钟打开，使能信号无效的时候，时钟关闭。时钟关闭之后，它所驱动的寄存器输出就会不变，因此也就降低了动态功耗。
所谓的动态功耗，是CMOS数字电路中功耗的一种，由于数字电路的基本元器件是基于CMOS工艺的，而CMOS电路的功耗主要有三种，静态功耗，动态功耗以及状态跳变时，源漏间瞬时短路的功耗。对于动态功耗，即电路节点电平翻转时对负载电容的充放电功耗是主要的功耗源，当电路处于静态即状态保持不变时功耗很小。
因此，降低功耗的一种重要的思想是减少电路中冗余的状态翻转，使更多的电路处于静态而降低功耗。
在这里门控时钟有着广泛的应用，关闭了时序部件的时钟即可使之保持静态，同时以这些时序部件输出为输入信号的组合逻辑也将处于静态，因此门控时钟可以很好地关闭子模块或者子电路的目的。
门控时钟设计原理？
如下图1，是一个适合用门控时钟设计的电路，该电路在使能信号有效时，在时钟有效沿到来时，输出等于输入；当使能信号无效时，输出不变，这时随着时钟信号的翻转，电路中存在这冗余的开关动作，消耗额外的功率。
这种情况下可以在寄存器状态不需要改变时，关断它的时钟输入以达到降低功耗的目的，这就是门控时钟技术的设计思想。
既然如此，如何实现在寄存器状态不需要改变时，关断时钟输入呢？下面来探讨这个问题：
最容易想到的方法是：
但似乎存在很多问题，时序方面的问题：
这里借图说话，来自于：数字设计中的时钟与约束

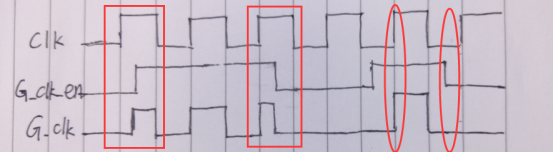

从波形图中可以看到，门控使能信号如果在时钟的高电平的时候开启或者关闭，就会导致产生的门控时钟高电平被截断，变成毛刺；门控使能信号对在时钟低电平时跳变对产生的门控时钟没有影响。因此我们的针对点就是高电平时的翻转。
如下电路上述电路的改进，上述的分析很容易让我们想到使用锁存器可以解决这个毛刺的问题：（锁存器，低电平跟随，高电平保持）
借图说话，时序如下：
时钟高电平时EN变化是关键，如上时序图中的红圈部分，由于加入了锁存器，时钟高电平锁存器保持EN之前的值，所以此时的EN变化无效，直到时钟低电平到来为止，这样就避免了生成的最终门控时钟高电平过窄（毛刺）问题。
有上述时序图可知，生成的门控时钟没有毛刺了。
最后有必要说明：一般情况，在进行芯片设计的时候，我们不必自己设计门控时钟，大多是ASIC/SoC生产商都有对应的门控时钟单元。
参考文献？
FPGA深度解析
FPGA之道
高性能FPGA系统——时序设计与分析
