【 FPGA 】设置输入延迟（input delay）

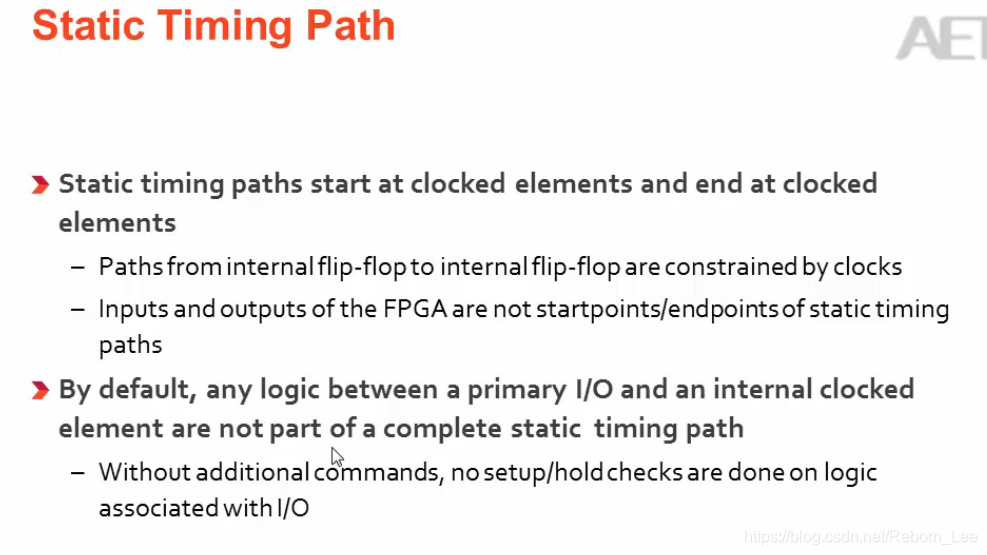

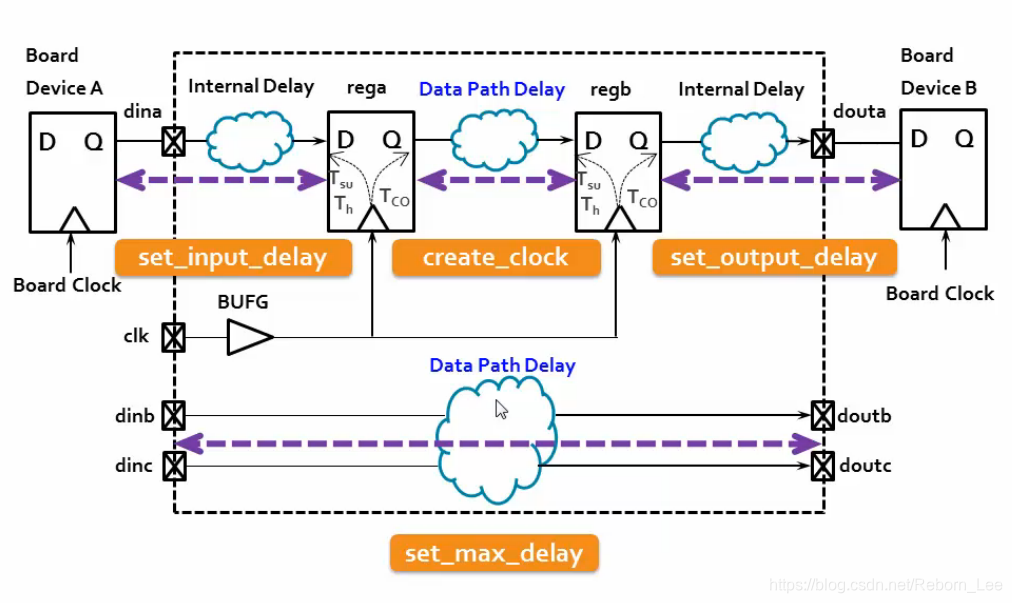

如下，经典的时序分析模型：

不同的路径使用不同的约束：

上游芯片到FPGA内部第一级触发器的路径使用set_input_delay来约束；

FGPA内部的触发器之间使用create_clock来约束；

FPGA末级触发器到下游芯片的时序元件之间用set_output_delay来约束；

最后一个路径是纯粹的组合逻辑用set_max_delay来设置约束。

Input Delay

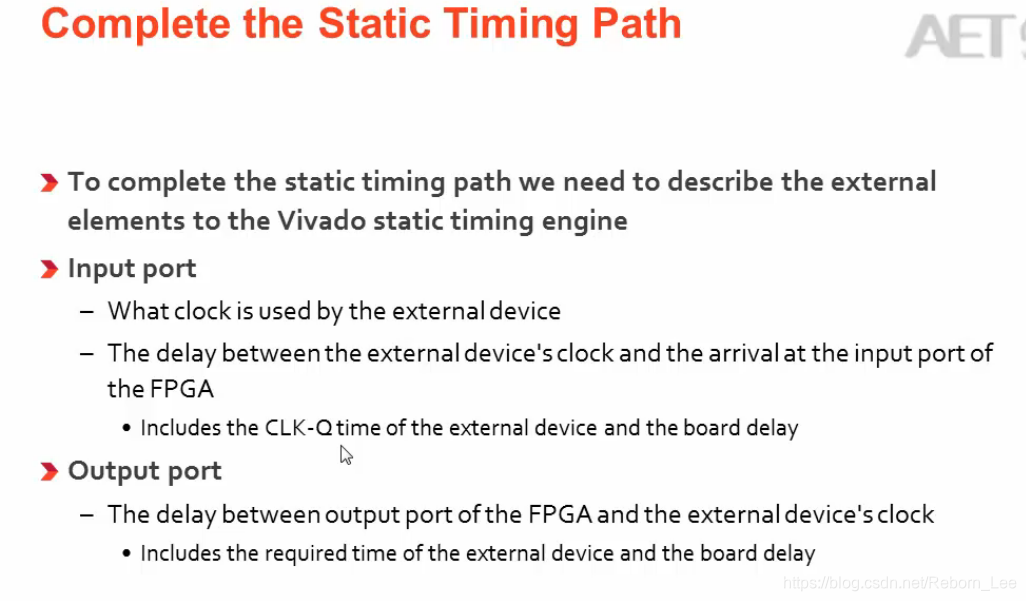

由上图可以看出Input Delay是以上游芯片的时钟发送沿为参考，发送数据到达FPGA的外部端口之间的延迟。

输入延迟（input delay）包括Tco和Trace Delay（板间延迟），其中Trace delay又叫Board delay。

上图还给得出了ISE中UCE文件的Offset In和Vivado中XDC中的set_input_delay之间的区别，二者是由很大的区别的。

XDC文件中，input delay是以时钟发送沿为参考，到达FPGA端口的延迟时间；而UCF文件中是以捕获沿为参考，它之前的一段时间内，数据有效。

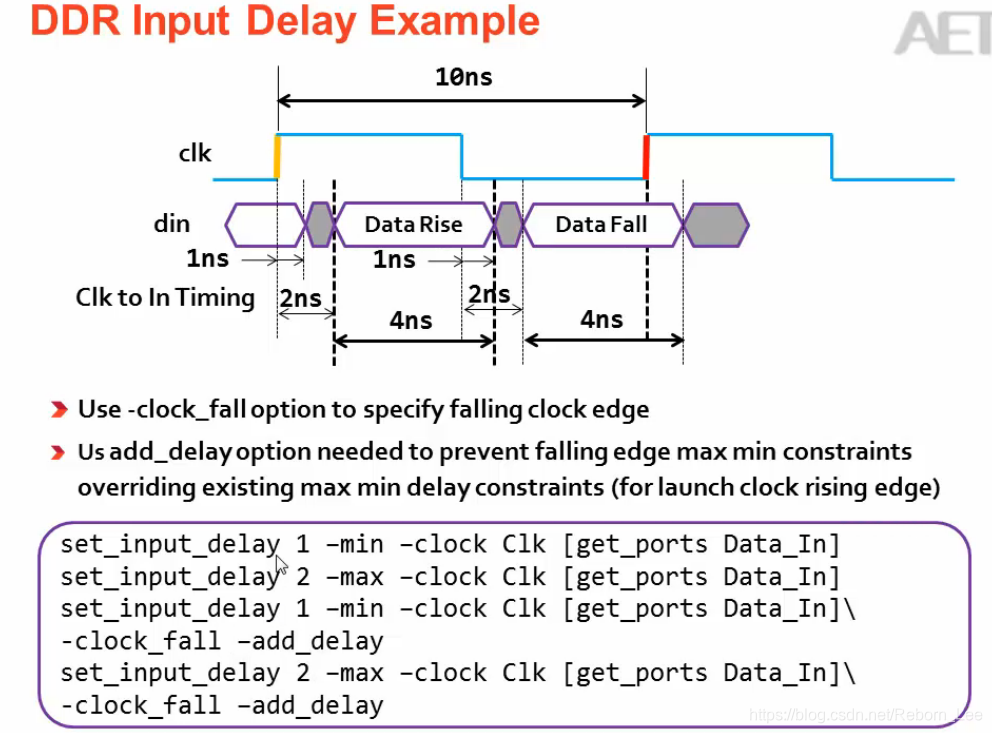

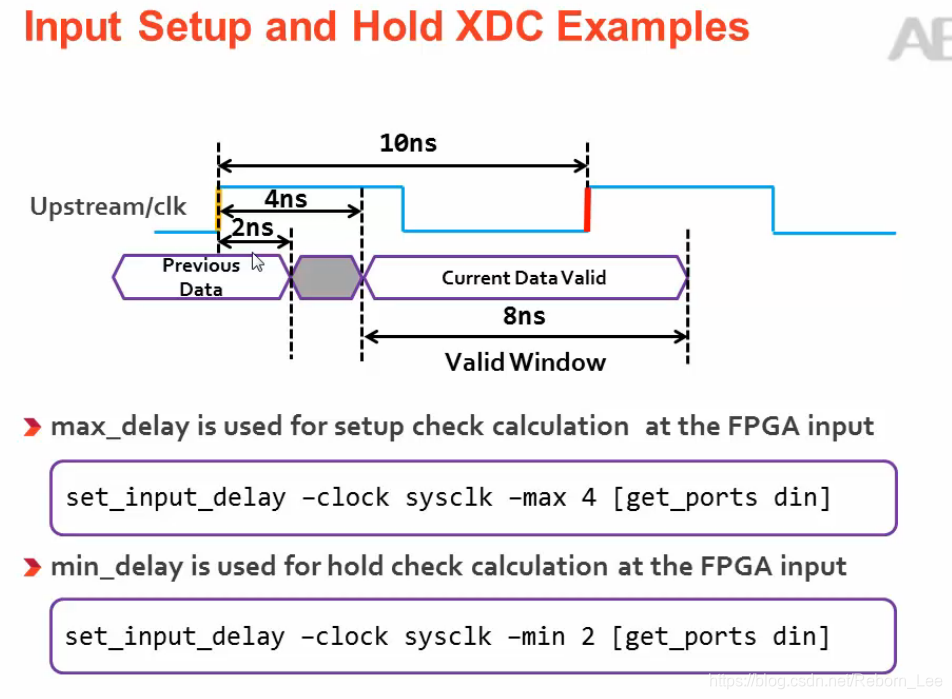

输入延迟命令选项：

最小和最大输入延迟命令选项，“-min”和“-max”选项，为下面指定不同的值：

（1）最小延迟分析（保持/去除）；

（2）最大延迟分析（建立/恢复）。

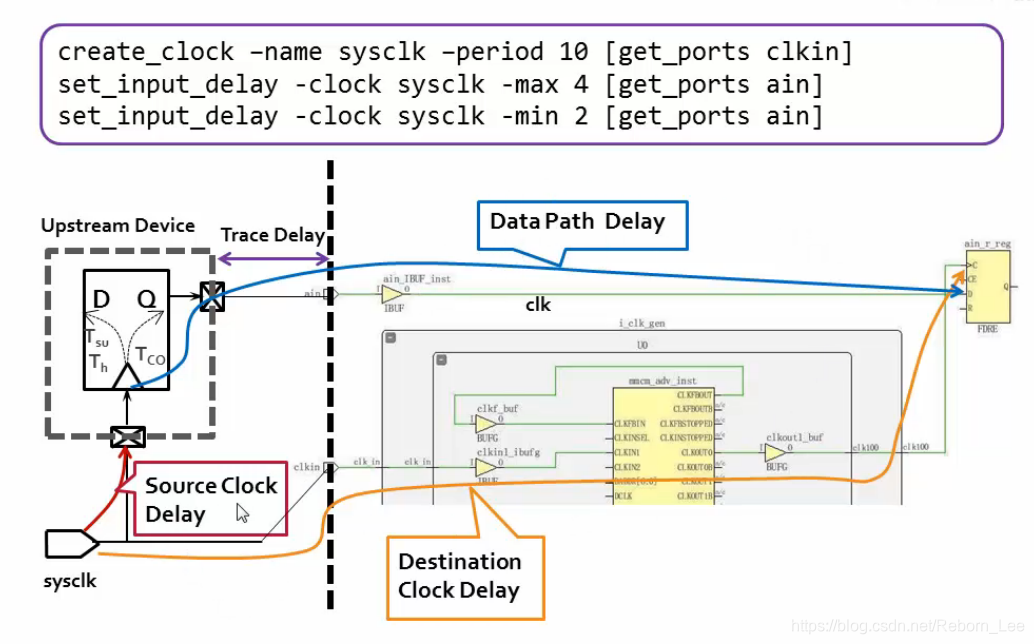

将FPGA展开分析如下图：

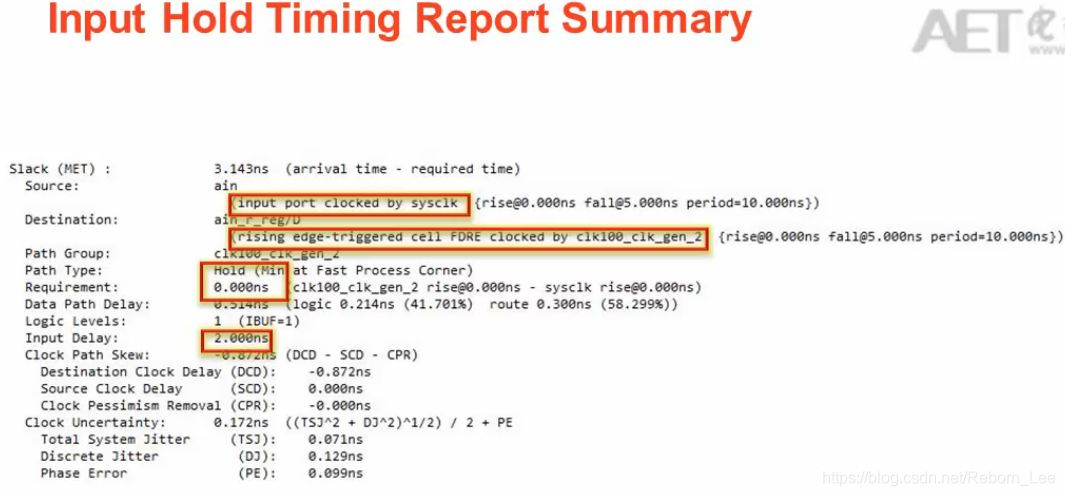

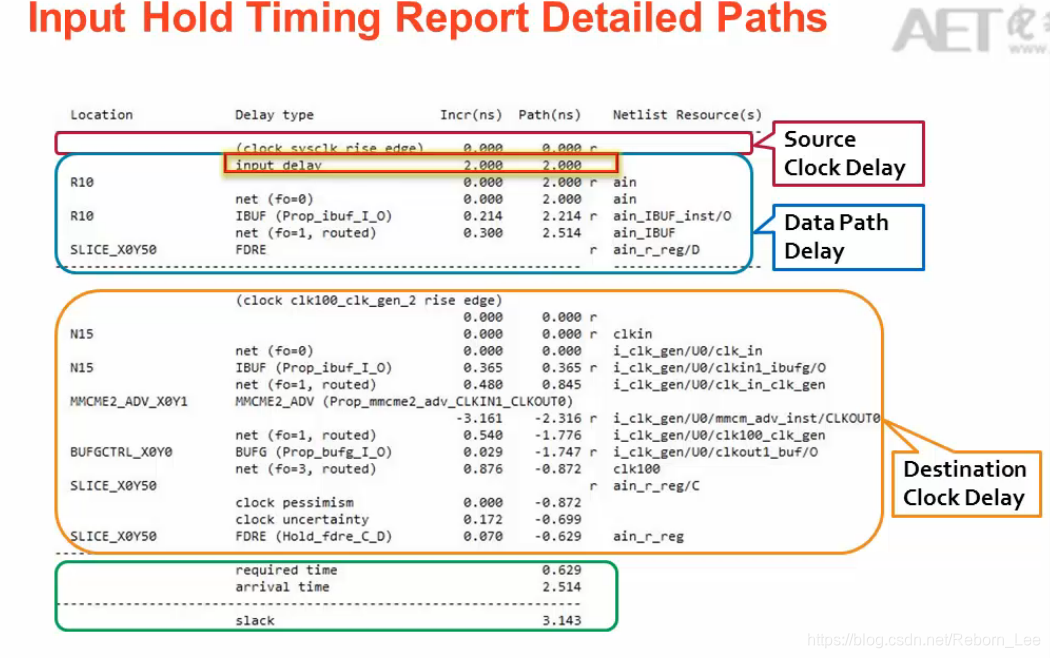

在时序报告中上述三个路径延迟都会有显示：

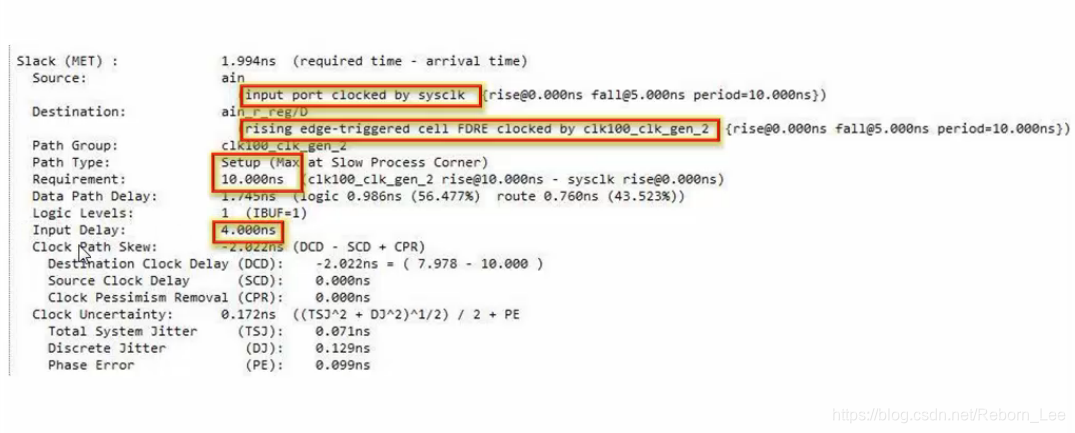

如下输入建立时间报告：

可见，source的时钟为sysclk，destination的时钟为第一级触发器的时钟，也就是mmcm产生的时钟。

setup Timing也就是最大的输入延迟“max”，时钟周期为10ns，输入延迟为4ns。

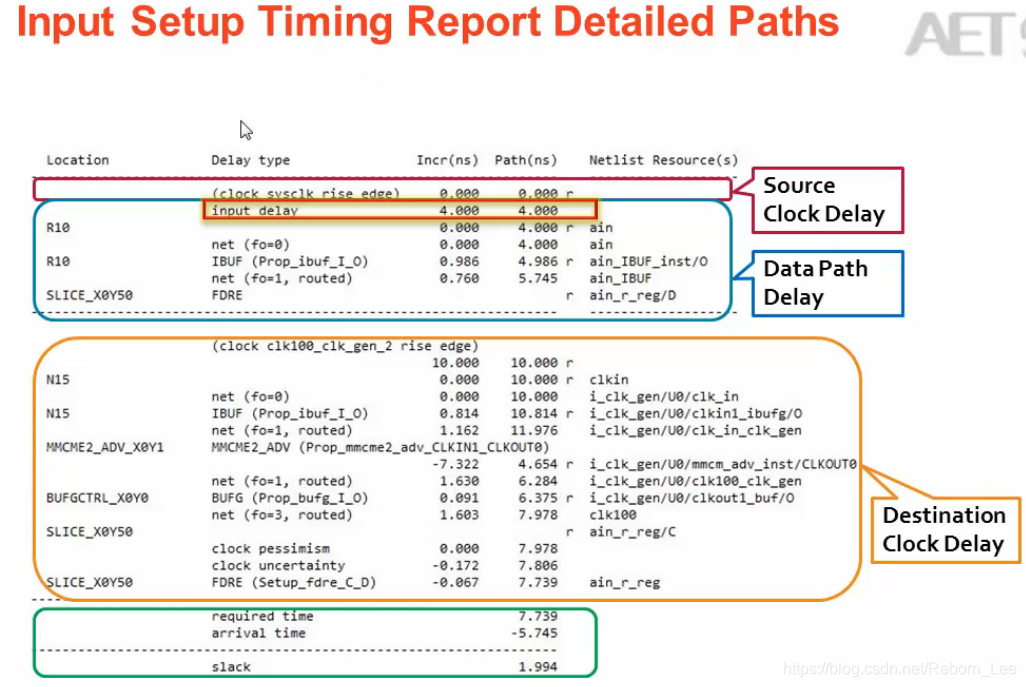

更加详细的时序路径分析：

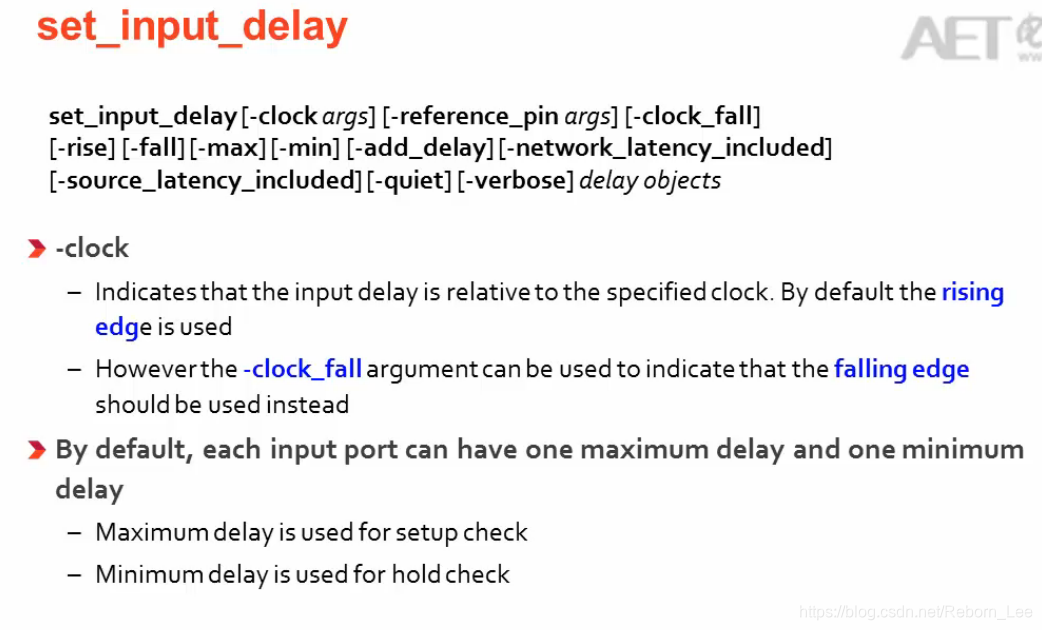

设置输入延迟的语法规则：
