【 Vivado 】UCF到XDC之间的转换

有时候会有这样的需求，就是之前在ISE上的工程，现在需要用Vivado来操作，这样其中的一部分工作就是将ISE上的时序约束文件UCF转换为XDC文件。

如下图1所示为UCF与SDC的约束命令比较，可以发现常用的命令都能对应上。

（图1）

下面简单举例说明：

Clock Period：

UCF ：

NET "clka" TNM_NET = "clka";

TIMESPEC "TS_clka" = PERIOD "clka" 13.330 ns HIGH 50.00%;

XDC ：

create_clock -name clka -period 13.330 -waveform {0 6.665} [get_ports clka]

Input Port：

UCF ：

OFFSET = IN 8 BEFORE clka;

XDC ：

set_input_delay -clock clka 2 [all_inputs]

注: clock period = 10 ns.

Output Port：

UCF ：

OFFSET = OUT 12 AFTER clkc;

XDC ：

set_output_delay -clock clkc 8 [all_outputs]

注：clock period = 20 ns.

除了以上约束命令的差别外，UCF和XDC间的主要差别如下：

1.  XDC是顺序执行约束，每个约束指令有优先级

2.  UCF一般约束nets对象，而XDC约束类型是pins, ports和cells对象

3.  UCF约束默认不对异步时钟间路径进行时序分析，而XDC约束默认所有时钟是相关的，会分析所有路径，可以通过设置时钟组(set_clock_groups)取消时钟间的相关性。

下面介绍一下在Vivado中添加XDC文件以及加入约束命令的方法：

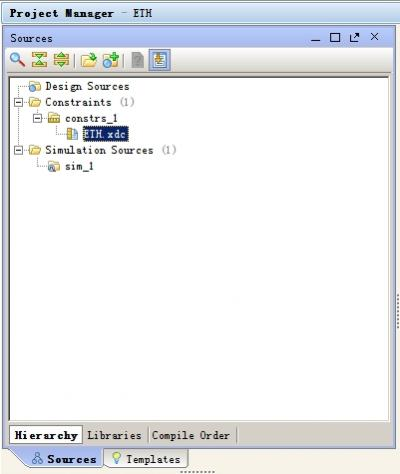

首先在Project Manager中展开Constraints类，选择Add Sources即可添加或者新建XDC约束文件，如下图2所示。

（图2）

选择新建的XDC文件，双击打开，选择左侧的Templates，其中有XDC约束命令的实例，所有的约束命令都可以在其中找到，非常方便，如图3、4所示。

（图3）                                                                                        （图4）

XDC约束文件可以在编译综合和实现过程中使用时，在综合和实现设置中都能选择需要的约束，如图5。通过创建约束文件集，如图6，设计者可以使能不同的约束集合测试FPGA设计的性能；在约束文件集中可以包含多个XDC约束文件，在FPGA设计比较复杂时，可以分模块或者IP核约束，相应的则有多个XDC约束文件，这样设计和维护效率都能得到提高。

（图5）

（图6）
