【 FPGA 】序列检测器的Moore状态机实现

设计一个序列检测器，检测序列1101，检测到输出1，否则输出0.

用状态机来实现序列检测器是非常合适的，下面先给出状态转移图，之后用Moore状态机来实现这个序列检测器：

（注：此处所画为无重叠检测，有重叠检测只需要改变最后一个状态即可，例如本例里，有重叠检测，如果S4状态下输入为1，则需要转向S2状态，其他不变。）

图1：Moore状态机状态转移图

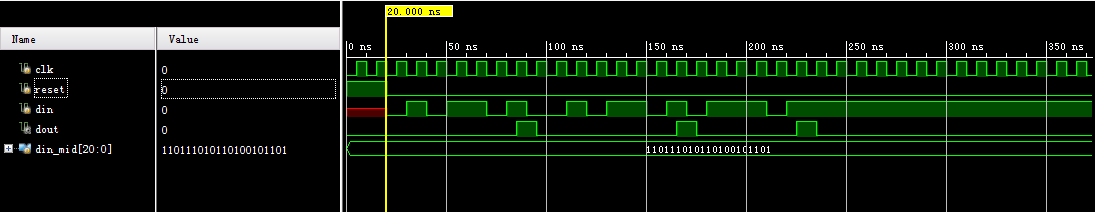

先给出行为仿真示意图，示例代码后面贴出：

可见，每经历一个1101，输出就会是一个高脉冲，持续一个周期，也即输出是一个1.

该状态机的Verilog HDL描述为：

      `timescale 1ns / 1ps
      // Company:
      // Engineer:
      //
      // Create Date: 2019/01/04 11:16:29
      // Design Name:
      // Module Name: seq_det_moore
      // Project Name:
      // Target Devices:
      // Tool Versions:
      // Description:
      //
      // Dependencies:
      //
      // Revision:
      // Revision 0.01 - File Created
      // Additional Comments:
      //
      module seq_det_moore(
       input clk,
       input reset,
       input din,
       output reg dout
       );
      //状态声明
       localparam [2:0]
       s0 = 3'b000,
       s1 = 3'b001,
       s2 = 3'b010,
       s3 = 3'b011,
       s4 = 3'b100;
       reg [2:0] current_state,next_state;
       always @(posedge clk, posedge reset)
       begin
      if(reset)
       current_state <= s0;
      else
       current_state <= next_state;
       end
       always @ *
       begin
      case(current_state)
       s0:
      if(din == 1'b1) next_state = s1;
      else next_state = s0;
       s1:
      if(din == 1'b1) next_state = s2;
      else next_state = s0;
       s2:
      if(din == 1'b0) next_state = s3;
      else next_state = s2;
       s3:
      if(din == 1'b1) next_state = s4;
      else next_state = s0;
       s4:
      if(din == 1'b1) next_state = s1;
      else next_state = s0;
      default: next_state = s0;
       endcase
       end
       always @*
       begin
      if(current_state == s4) dout = 1;
      else dout = 0;
       end
      endmodule

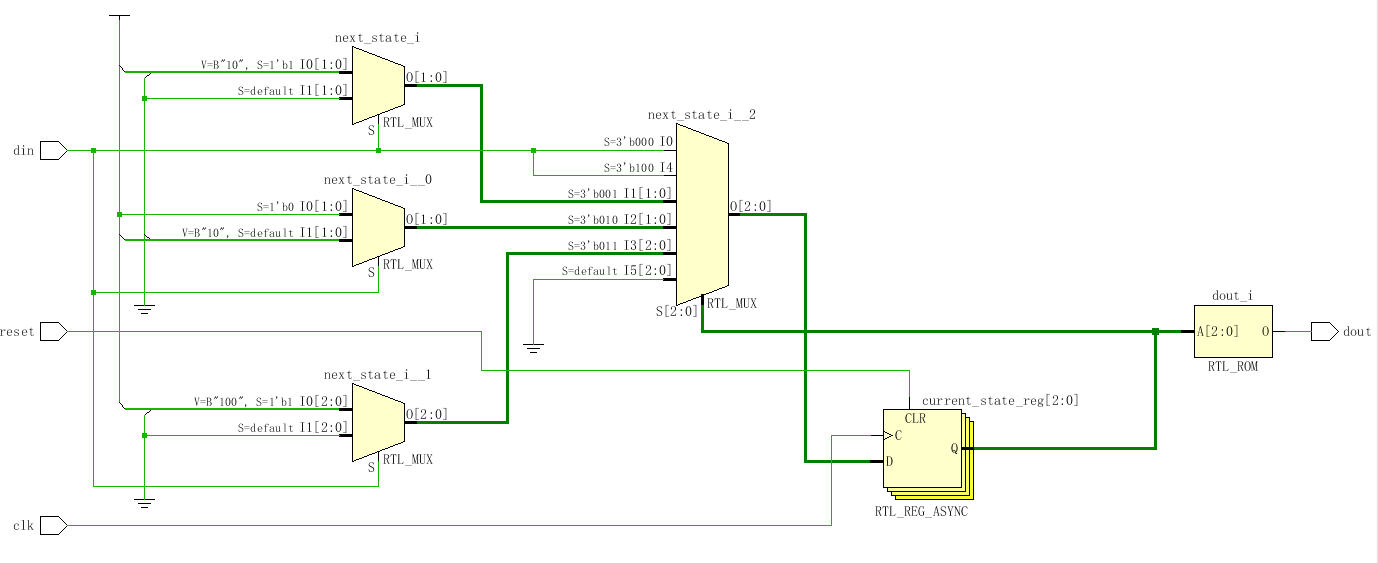

RTL电路：

行为仿真代码：

      `timescale 1ns / 1ps
      // Company:
      // Engineer:
      //
      // Create Date: 2019/01/04 15:24:59
      // Design Name:
      // Module Name: seq_det_moore_tb
      // Project Name:
      // Target Devices:
      // Tool Versions:
      // Description:
      //
      // Dependencies:
      //
      // Revision:
      // Revision 0.01 - File Created
      // Additional Comments:
      //
      module seq_det_moore_tb;
      	reg clk,reset;
      	reg din;
      	wire dout;
      	reg [20:0] din_mid;
      	integer i;
        // Note: CLK must be defined as a reg when using this method
         parameter PERIOD = 10;
         always begin
       clk = 1'b0;
       #(PERIOD/2) clk = 1'b1;
       #(PERIOD/2);
        end
      	initial begin
      	reset = 1'b1;
       din_mid = 21'b110111010110100101101;
      	#  20
      	reset = 1'b0;
       din = 1'b0;
     	for(i = 0;i < 21;i = i + 1)
     	begin
      		#PERIOD
      		din = din_mid[i];
     	end
     	end
      	seq_det_moore uu1(.clk(clk),.reset(reset),.din(din),.dout(dout));
      endmodule



编写这个简单的程序，并非毫无意义的，包括这个Testbench文件，自己动手编写往往能发现一些小的细节问题，你可能并不懂，例如，在测试文件（testbench）中，我使用到了for循环，出现了如下问题，首先我尝试使用了generate for循环语法，可是Vivado软件总是报错！！！

之后，我直接使用for循环，可是变量i的类型是什么呢？

reg，real都不对，最后使用了integer才成功，这说明了什么问题，当然是基础知识不牢固导致的，基础知识为什么不牢固，往往是因为练习的不多，语法书读的次数再多，往往很枯燥无味，问题还是需要在实践中去寻找，Verilog语言很类似C，这导致我们往往很不情愿去仔仔细细地去学，稍微关注些可综合的语法，之后拿来就用。至今我仍不愿意去细看所有的语法。解决的办法就是实践。

第二个问题就是在测试文件中，定义了参数parameter PERIOD，可是后面为什么不能对此参数进行运算呢？例如我想延时2 * PERIOD，Vivado仍然报错。让我郁闷！

上述这些问题都出现在我的初次表写测试文件的代码中，这里给出错误的初稿代码：（供大家发现问题）

      `timescale 1ns / 1ps
      // Company:
      // Engineer:
      //
      // Create Date: 2019/01/04 15:24:59
      // Design Name:
      // Module Name: seq_det_moore_tb
      // Project Name:
      // Target Devices:
      // Tool Versions:
      // Description:
      //
      // Dependencies:
      //
      // Revision:
      // Revision 0.01 - File Created
      // Additional Comments:
      //
      module seq_det_moore_tb;
      	reg clk,reset;
      	reg din;
      	wire dout;
      	reg [20:0] din_mid;
         // Note: CLK must be defined as a reg when using this method
         parameter PERIOD = 10;
         always begin
       clk = 1'b0;
       #(PERIOD/2) clk = 1'b1;
      #(PERIOD/2);
        end
     	initial begin
     	reset = 1'b1;
       din_mid = 21'b110111010110100101101;
     	#2*PERIOD
     	reset = 1'b0;
       generate
       genvar i;
       for(i = 0;i < 21;i ++)
       begin
       #PERIOD
       din = din_mid[i];
       end
       endgenerate
       end
       seq_det_moore uu1(.clk(clk),.reset(reset),.din(din),.dout(dout));
      endmodule
