【 Vivado 】通过IP Integrator进行设计示例

本文采用Vivado2014.4来完成一个二进制转格雷码的IP的设计与封装。

格雷码的编码原理：

实验步骤：

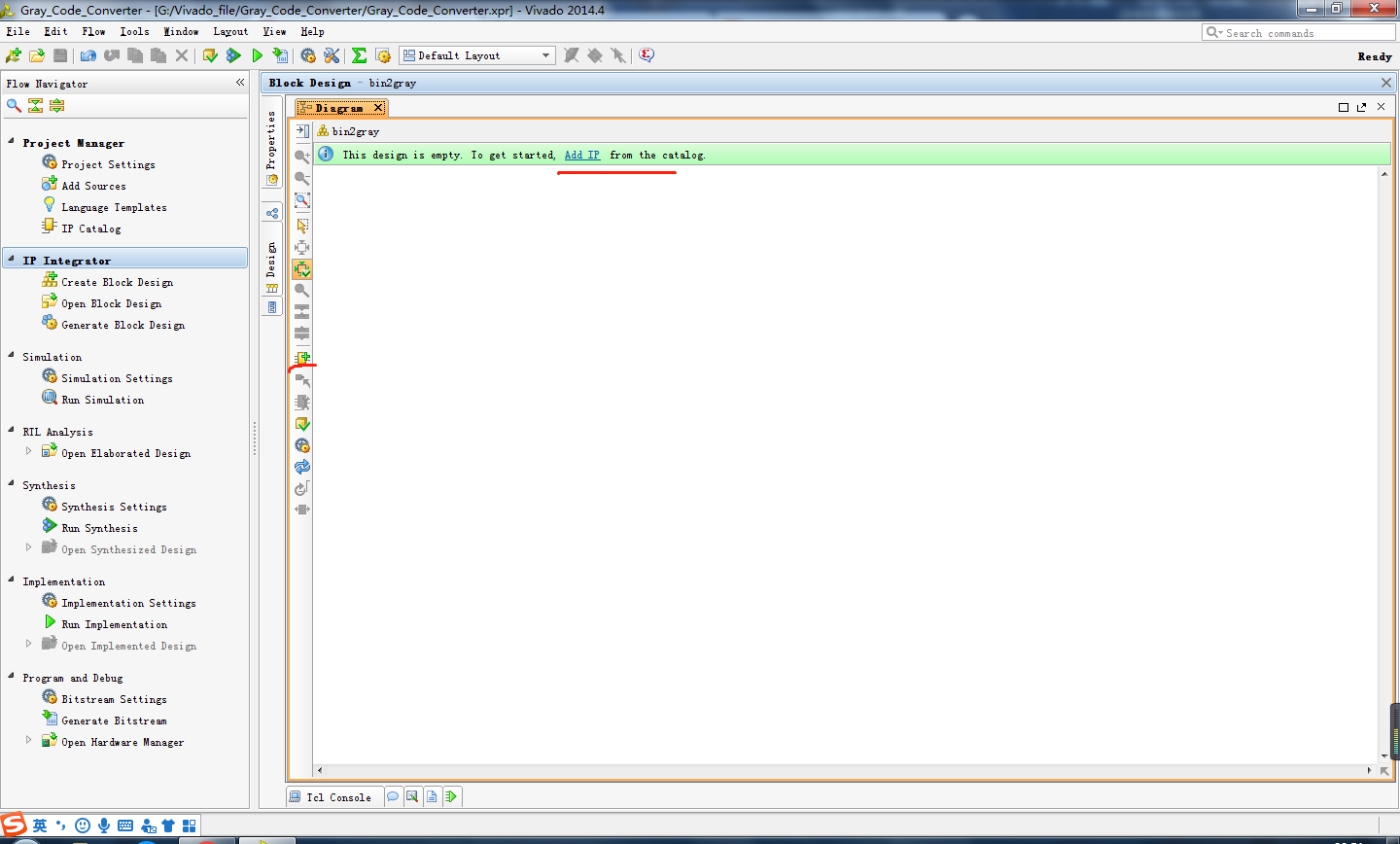

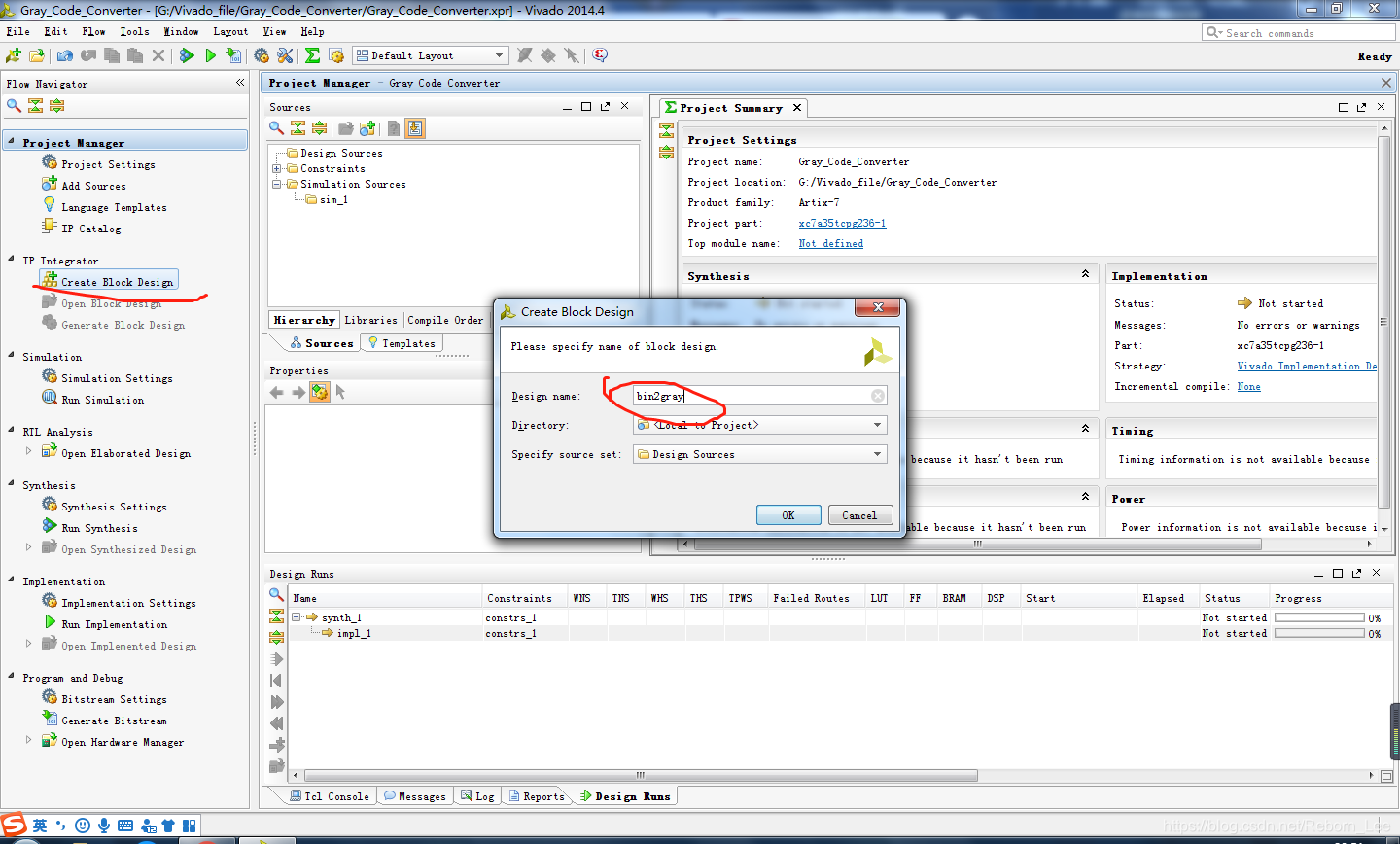

打开Vivado，创建名为Gray_Code_converter的工程，创建原理图，添加IP，进行原理图设计。

之前需要自己按照上篇博文的方式：打包属于自己的IP来创建一个2输入4位异或IP核。

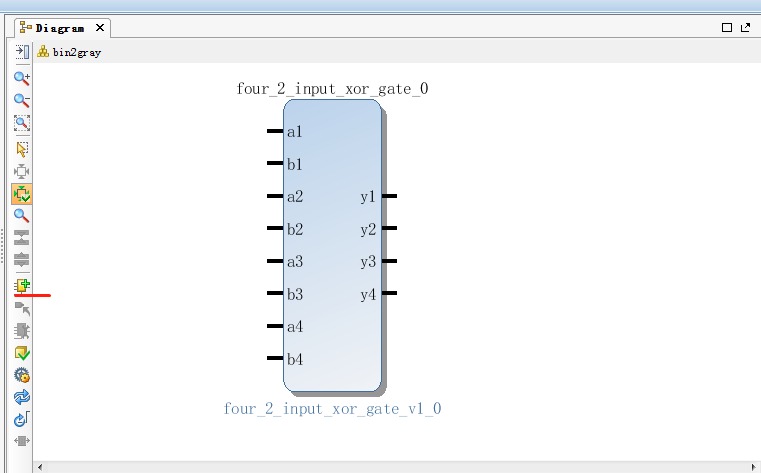

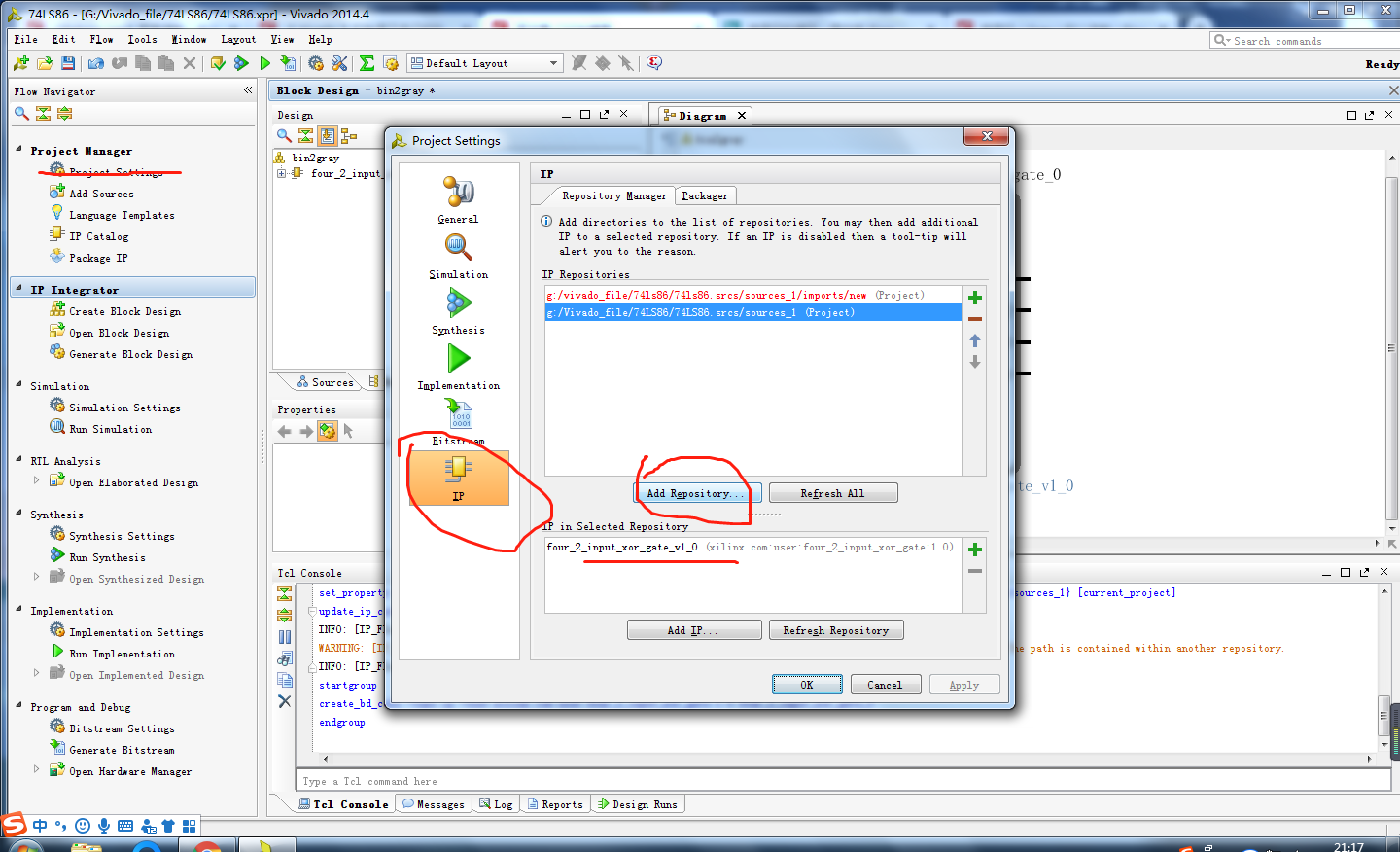

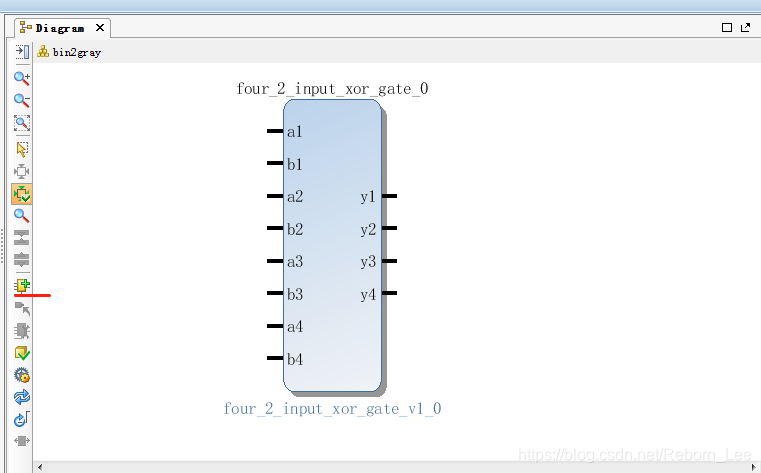

之后，通过下图方式将设计的IP添加进来：

右击端口，选择Make External来添加端口。

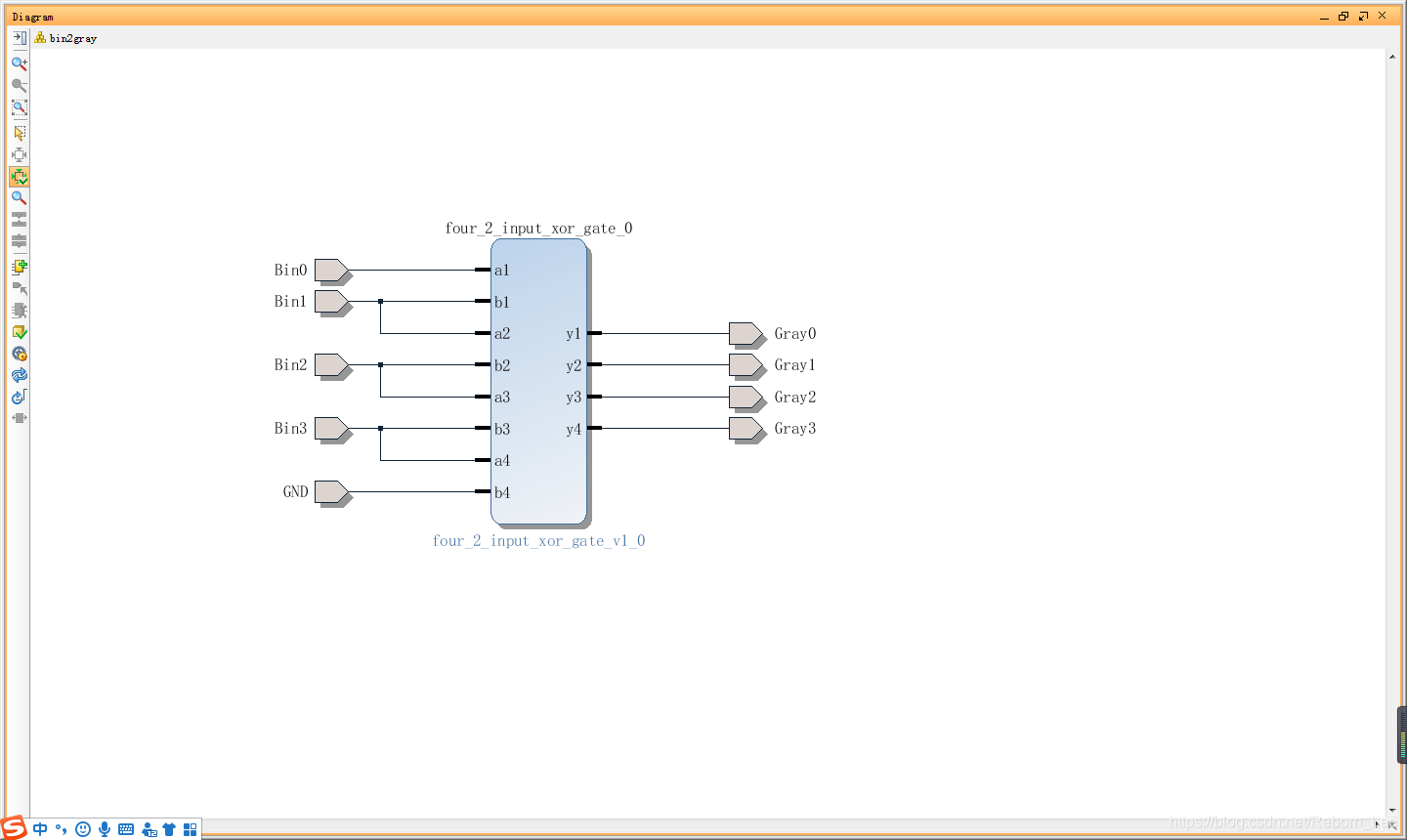

最终设计好的原理图如下：

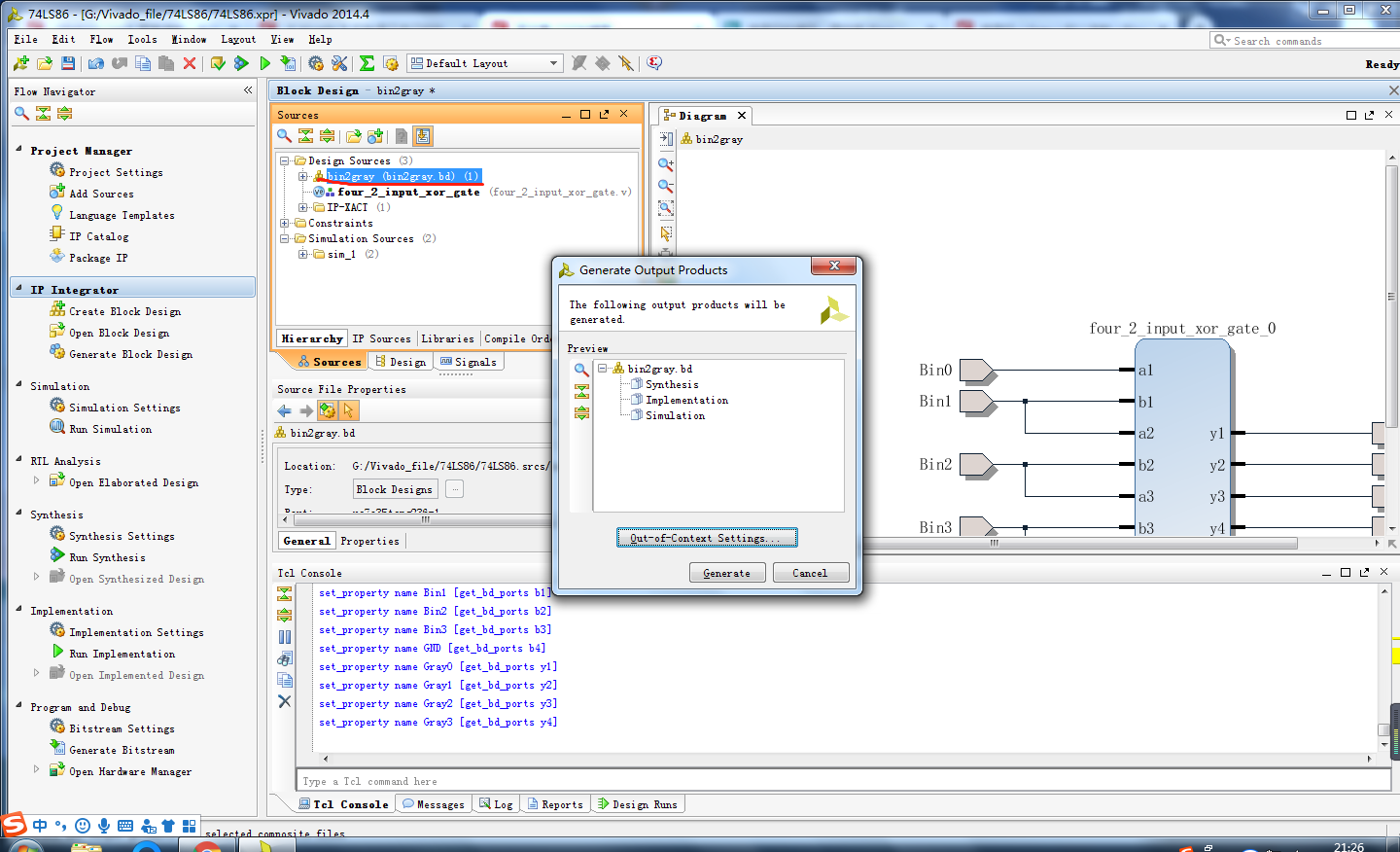

在sources界面右击bin2gray,选择Generate Output Products，如下：

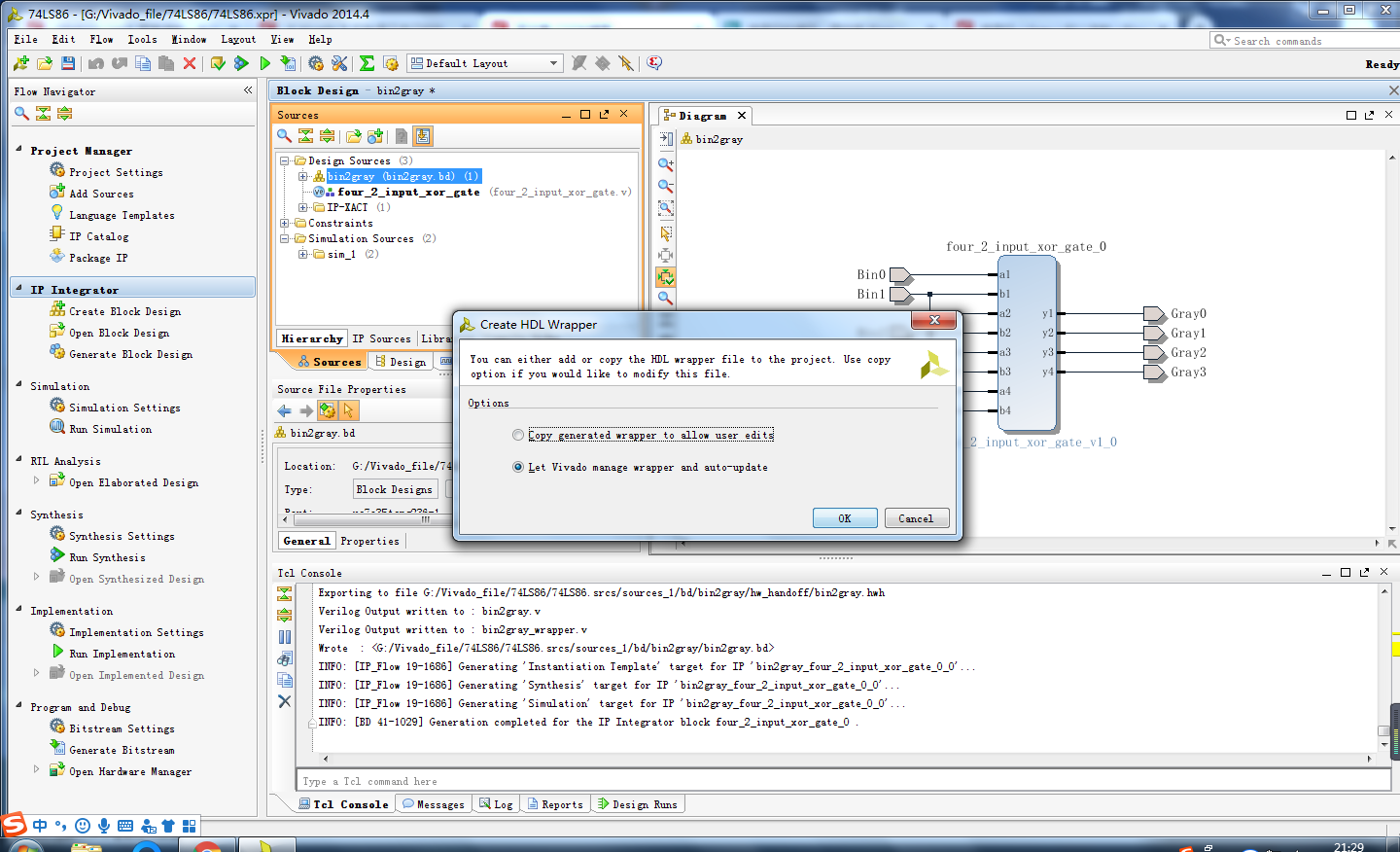

生成输出文件后，再次右击，选择Create HDL Wrapper，创建HDL代码文件：

至此，原理图已经完成。

之后的综合，实现和生成编译文件，不在话下。

例如，综合后的电路图：
