这篇博文快速完成,对上篇博文的一个延续,用动态扫描数码管显示模块来显示回响信号的脉冲长度,从而知道测距值。

上篇博文:超声波测距小实验(一)

关于数码管的动态扫描显示的博文之前也写了几篇,这里直接调用其模块即可:控制数码管动态扫描显示的小实验

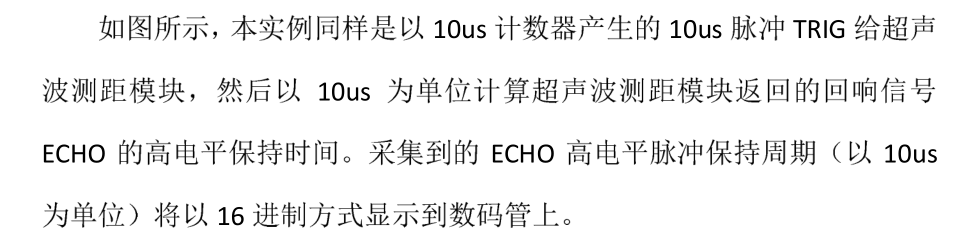

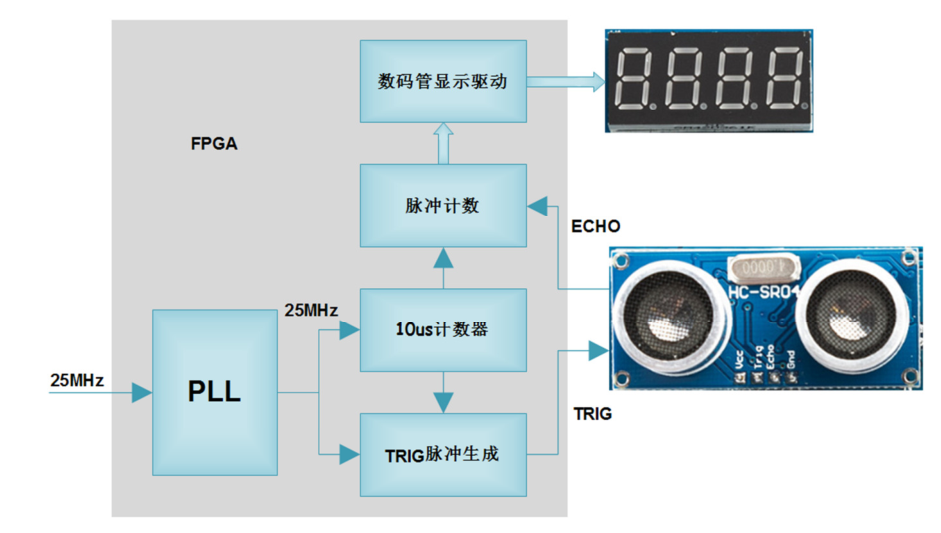

功能框图:

同样为25MHz的时钟频率,所以段选,片选模块可以直接使用:


      /
      //工程硬件平台: Xilinx Spartan 6 FPGA
      /
      module seg7(
      			input clk,		//时钟信号,25MHz
      			input rst_n,	//复位信号,低电平有效
      			input[15:0] display_num,	//数码管显示数据,[15:12]--数码管千位,[11:8]--数码管百位,[7:4]--数码管十位,[3:0]--数码管个位
      			output reg[3:0] dtube_cs_n,	//7段数码管位选信号
      			output reg[7:0] dtube_data	//7段数码管段选信号(包括小数点为8段)
      		);
      //-------------------------------------------------
      //参数定义
      //数码管显示 0~F 对应段选输出
      parameter 	NUM0 	= 8'h3f,//c0,
     			NUM1 	= 8'h06,//f9,
     			NUM2 	= 8'h5b,//a4,
     			NUM3 	= 8'h4f,//b0,
     			NUM4 	= 8'h66,//99,
     			NUM5 	= 8'h6d,//92,
     			NUM6 	= 8'h7d,//82,
     			NUM7 	= 8'h07,//F8,
     			NUM8 	= 8'h7f,//80,
     			NUM9 	= 8'h6f,//90,
     			NUMA 	= 8'h77,//88,
     			NUMB 	= 8'h7c,//83,
     			NUMC 	= 8'h39,//c6,
     			NUMD 	= 8'h5e,//a1,
     			NUME 	= 8'h79,//86,
     			NUMF 	= 8'h71,//8e;
     			NDOT	= 8'h80;	//小数点显示
      //数码管位选 0~3 对应输出
      parameter	CSN		= 4'b1111,
     			CS0		= 4'b1110,
     			CS1		= 4'b1101,
     			CS2		= 4'b1011,
     			CS3		= 4'b0111;
      parameter N = 17;//高两位控制片选,其他位用于分频
      //-------------------------------------------------
      //分时显示数据控制单元
      reg[3:0] current_display_num;	//当前显示数据
      reg[N-1:0] div_cnt;	//分时计数器
     	//分时计数器
      always @(posedge clk or negedge rst_n)
     	if(!rst_n) div_cnt <= 0;
     	else div_cnt <= div_cnt+1'b1;
     	//显示数据
      always @(posedge clk or negedge rst_n)
     	if(!rst_n) current_display_num <= 4'h0;
     	else begin
     		case(div_cnt[N-1:N-2])
     			2'b00: current_display_num <= display_num[3:0];
     			2'b01: current_display_num <= display_num[7:4];
     			2'b10: current_display_num <= display_num[11:8];
     			2'b11: current_display_num <= display_num[15:12];
     			default: ;
      		endcase
      	end
     	//段选数据译码
      always @(posedge clk or negedge rst_n)
     	if(!rst_n) dtube_data <= NUM0;
     	else begin
     		case(current_display_num)
     			4'h0: dtube_data <= NUM0;
     			4'h1: dtube_data <= NUM1;
     			4'h2: dtube_data <= NUM2;
     			4'h3: dtube_data <= NUM3;
     			4'h4: dtube_data <= NUM4;
     			4'h5: dtube_data <= NUM5;
     			4'h6: dtube_data <= NUM6;
     			4'h7: dtube_data <= NUM7;
     			4'h8: dtube_data <= NUM8;
     			4'h9: dtube_data <= NUM9;
     			4'ha: dtube_data <= NUMA;
     			4'hb: dtube_data <= NUMB;
     			4'hc: dtube_data <= NUMC;
     			4'hd: dtube_data <= NUMD;
     			4'he: dtube_data <= NUME;
     			4'hf: dtube_data <= NUMF;
     			default: ;
      		endcase
      	end
     	//位选译码
      always @(posedge clk or negedge rst_n)
     	if(!rst_n) dtube_cs_n <= CSN;
     	else begin
     		case(div_cnt[N-1:N-2])
     			2'b00: dtube_cs_n <= CS0;
     			2'b01: dtube_cs_n <= CS1;
     			2'b10: dtube_cs_n <= CS2;
     			2'b11: dtube_cs_n <= CS3;
     			default:  dtube_cs_n <= CSN;
      		endcase
      	end
      endmodule



这里给出主模块:


      /
      //工程硬件平台: Xilinx Spartan 6 FPGA
      /
      //每秒产生1个超声波测距模块所需的10us高脉冲激励,并用数码管以16进制数据显示回响信号的高脉冲计数值(以10us为单位)
      module sp6(
       input ext_clk_25m, //外部输入25MHz时钟信号
       input ext_rst_n, //外部输入复位信号,低电平有效
       output ultrasound_trig, //超声波测距模块脉冲激励信号,10us的高脉冲
       input ultrasound_echo, //超声波测距模块回响信号
       output[3:0] dtube_cs_n, //7段数码管位选信号
       output[7:0] dtube_data //7段数码管段选信号(包括小数点为8段)
       );
      //-------------------------------------
      //PLL例化
      wire clk_12m5;	//PLL输出12.5MHz时钟
      wire clk_25m;	//PLL输出25MHz时钟
      wire clk_50m;	//PLL输出50MHz时钟
      wire clk_100m;	//PLL输出100MHz时钟
      wire sys_rst_n;	//PLL输出的locked信号,作为FPGA内部的复位信号,低电平复位,高电平正常工作
       pll_controller uut_pll_controller
        (// Clock in ports
       .CLK_IN1(ext_clk_25m), // IN
      // Clock out ports
       .CLK_OUT1(clk_12m5), // OUT
       .CLK_OUT2(clk_25m), // OUT
       .CLK_OUT3(clk_50m), // OUT
       .CLK_OUT4(clk_100m), // OUT
      // Status and control signals
       .RESET(~ext_rst_n),// IN
       .LOCKED(sys_rst_n)); // OUT
      //-------------------------------------
      //25MHz时钟进行分频,产生一个100KHz频率的时钟使能信号
      wire clk_100khz_en;	//100KHz频率的一个时钟使能信号,即每10us产生一个时钟脉冲
      clkdiv_generation uut_clkdiv_generation(
       .clk(clk_25m), //时钟信号
       .rst_n(sys_rst_n), //复位信号,低电平有效
       .clk_100khz_en(clk_100khz_en) //100KHz频率的一个时钟使能信号,即每10us产生一个时钟脉冲
       );
      //-------------------------------------
      //每秒产生一个10us的高脉冲作为超声波测距模块的激励
      wire[15:0] echo_pulse_num;	//以10us为单位对超声波测距模块回响信号高脉冲进行计数的最终值
      ultrasound_controller uut_ultrasound_controller(
       .clk(clk_25m), //时钟信号
       .rst_n(sys_rst_n), //复位信号,低电平有效
       .clk_100khz_en(clk_100khz_en), //100KHz频率的一个时钟使能信号,即每10us产生一个时钟脉冲
       .ultrasound_trig(ultrasound_trig), //超声波测距模块脉冲激励信号,10us的高脉冲
       .ultrasound_echo(ultrasound_echo), //超声波测距模块回响信号
       .echo_pulse_num(echo_pulse_num) //以10us为单位对超声波测距模块回响信号高脉冲进行计数的最终值
       );
      //-------------------------------------
      //4位数码管显示驱动
      seg7 uut_seg7(
       .clk(clk_25m), //时钟信号
       .rst_n(sys_rst_n), //复位信号,低电平有效
       .display_num(echo_pulse_num), //显示数据
       .dtube_cs_n(dtube_cs_n), //7段数码管位选信号
       .dtube_data(dtube_data) //7段数码管段选信号(包括小数点为8段)
       );
      endmodule



其他模块:


      /
      //工程硬件平台: Xilinx Spartan 6 FPGA
      /
      module ultrasound_controller(
       input clk,		//外部输入25MHz时钟信号
       input rst_n,	//外部输入复位信号,低电平有效
       input clk_100khz_en,	//100KHz频率的一个时钟使能信号,即每10us产生一个时钟脉冲
       output ultrasound_trig,	//超声波测距模块脉冲激励信号,10us的高脉冲
       input ultrasound_echo,		//超声波测距模块回响信号
       output reg[15:0] echo_pulse_num	//以10us为单位对超声波测距模块回响信号高脉冲进行计数的最终值
      			);
      //-------------------------------------------------
      //1s定时产生逻辑
      reg[16:0] timer_cnt;	//1s计数器,以100KHz(10us)为单位进行计数,计数1s需要的计数范围是0~99999
     	//1s定时计数
      always @(posedge clk or negedge rst_n)
     	if(!rst_n) timer_cnt <= 17'd0;
     	else if(clk_100khz_en) begin
     		if(timer_cnt < 17'd99_999) timer_cnt <= timer_cnt+1'b1;
     		else timer_cnt <= 17'd0;
      	end
     	else ;
      assign ultrasound_trig = (timer_cnt == 17'd1) ? 1'b1:1'b0;		//10us高脉冲生成
      //-------------------------------------------------
      //超声波测距模块的回响信号echo打两拍,产生上升沿和下降沿标志位
      reg[1:0] ultrasound_echo_r;
      always @(posedge clk or negedge rst_n)
     	if(!rst_n) ultrasound_echo_r <= 2'b00;
     	else ultrasound_echo_r <= {ultrasound_echo_r[0],ultrasound_echo};
      wire pos_echo = ~ultrasound_echo_r[1] & ultrasound_echo_r[0];	//echo信号上升沿标志位,高电平有效一个时钟周期
      wire neg_echo = ultrasound_echo_r[1] & ~ultrasound_echo_r[0];	//echo信号下降沿标志位,高电平有效一个时钟周期
      //-------------------------------------------------
      //以10us为单位对超声波测距模块回响信号高脉冲进行计数
      reg[15:0] echo_cnt;		//回响高脉冲计数器
      always @(posedge clk or negedge rst_n)
     	if(!rst_n) echo_cnt <= 16'd0;
     	else if(pos_echo) echo_cnt <= 16'd0;	//计数清零
     	else if(clk_100khz_en && ultrasound_echo_r[0]) echo_cnt <= echo_cnt+1'b1;
     	else ;
      always @(posedge clk or negedge rst_n)
     	if(!rst_n) echo_pulse_num <= 16'd0;
     	else if(neg_echo) echo_pulse_num <= echo_cnt;
      endmodule



      module clkdiv_generation(
       input clk,		//外部输入25MHz时钟信号
       input rst_n,	//外部输入复位信号,低电平有效
       output clk_100khz_en	//100KHz频率的一个时钟使能信号,即每10us产生一个时钟脉冲
      			);
      //-------------------------------------------------
      //时钟分频产生
      reg[7:0] cnt;	//时钟分频计数器,0-249
     	//1s定时计数
      always @(posedge clk or negedge rst_n)
     	if(!rst_n) cnt <= 8'd0;
     	else if(cnt < 8'd249) cnt <= cnt+1'b1;
     	else cnt <= 8'd0;
      assign clk_100khz_en = (cnt == 8'd249) ? 1'b1:1'b0;		//每40us产生一个40ns的高脉冲
      endmodule



看了这么多模块,感觉超声波控制模块ultrasound_controller 稍微有点难理解,其他都还行,这里简单讲解下这个程序:

//超声波测距模块的回响信号echo打两拍,产生上升沿和下降沿标志位
reg[1:0] ultrasound_echo_r;

always @(posedge clk or negedge rst_n)
    if(!rst_n) ultrasound_echo_r <= 2'b00;
    else ultrasound_echo_r <= {ultrasound_echo_r[0],ultrasound_echo};

wire pos_echo = ~ultrasound_echo_r[1] & ultrasound_echo_r[0];    //echo信号上升沿标志位,高电平有效一个时钟周期
wire neg_echo = ultrasound_echo_r[1] & ~ultrasound_echo_r[0];    //echo信号下降沿标志位,高电平有效一个时钟周期

系统运行之前,总要先复位下,这时ultrasound_echo_r的值为00,之后若初遇回响信号ultrasound_echo(高电平),这个always块的操作是使得ultrasound_echo_r为01,此时,pos_en为1,这就找到了echo信号的上升沿,除了ultrasound_echo_r为01之外,其他任何时候都不会出现pos_en为1,秒否?

同理,如果回响信号从高电平变为低电平了,那么此时,ultrasound_echo_r为10,此时neg_echo为1,除此之外,任何时候neg_echo都不会为1,这就找到了回响信号的下降沿。

下面一段程序为:

//以10us为单位对超声波测距模块回响信号高脉冲进行计数
reg[15:0] echo_cnt;        //回响高脉冲计数器

always @(posedge clk or negedge rst_n)
    if(!rst_n) echo_cnt <= 16'd0;
    else if(pos_echo) echo_cnt <= 16'd0;    //计数清零
    else if(clk_100khz_en && ultrasound_echo_r[0]) echo_cnt <= echo_cnt+1'b1;
    else ;

always @(posedge clk or negedge rst_n)
    if(!rst_n) echo_pulse_num <= 16'd0;
    else if(neg_echo) echo_pulse_num <= echo_cnt;

不难理解,上升沿到来时,以10us为单位的计数变量清零,开始计数:    else if(pos_echo) echo_cnt <= 16'd0;    //计数清零

当周期为10us的clk_100khz_en有效且回响信号ultrasound_echo_r[0]为高脉冲时,计数。

当下降沿时候,计数结束,将计数值给echo_pulse_num: else if(neg_echo) echo_pulse_num <= echo_cnt

就这样吧。

这里的计数值还是16进制,不太适合人眼看,16进制在大脑中转化为10进制还是有点障碍的,不过别急,后面的博文会解决此问题。
