远程更新FPGA配置的热启动地址（WBSTAR）的格式？

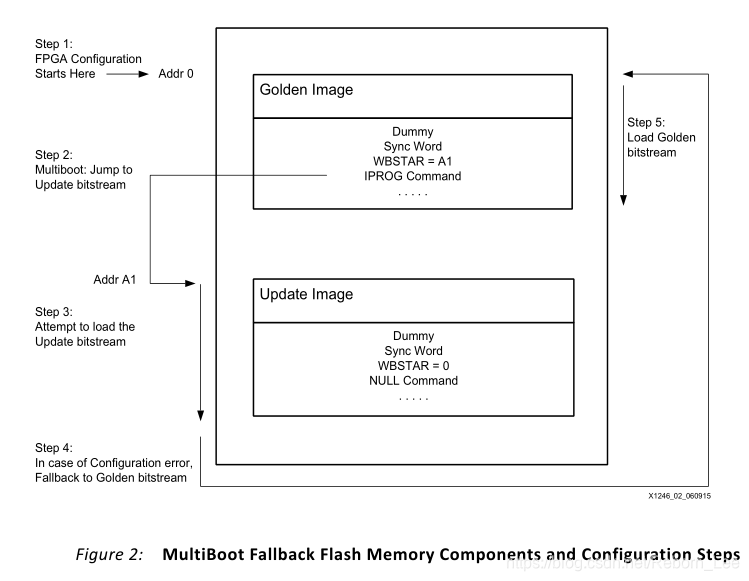

MultiBoot的大致过程如下图：

MultiBoot的配置文件由两个比特流文件生成，第一个为备份文件，永远都不会变，称为Golden_image，从Flash的0地址存储。

第二个为更新文件，后面远程更新，更新的就是这个文件，称为Update_image，存放在某个地址处，这个地址有热启动地址寄存器（WBSTAR）指定。

配置过程大致如下：

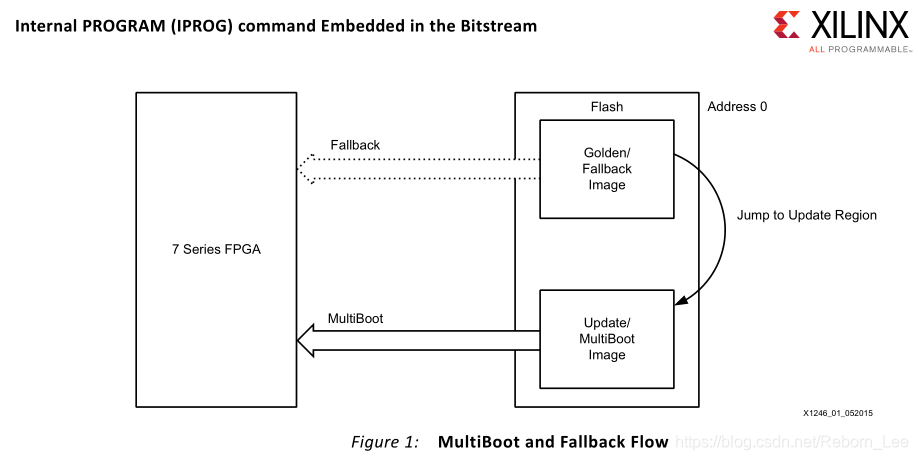

FPGA从FLASH的0地址处读取配置，遇到IPROG Command命令时，跳转到WBSTAR寄存器指定的地址，该地址存放Update_image的地址，此时FPGA尝试加载该地址处的比特流文件，配置成功的话，就执行该配置的功能。如果遇到配置错误，则触发FallBack，FPGA重新加载Golden_image。

IPROG命令嵌入到Golden_image中，如何嵌入，需要调用一个ICAPE3的原语。

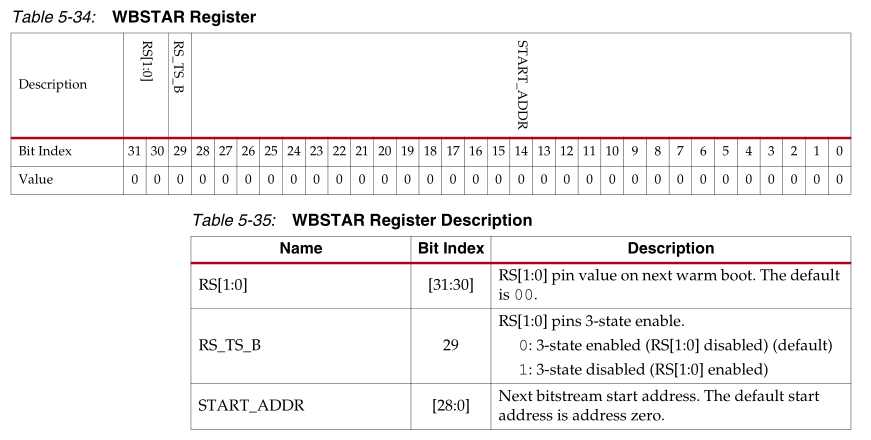

上面就牵扯到这个WBSTAR寄存器的格式，根据自己的要为Update_image分配在FLASH的地址，按照下面的格式生成一个32位数据。

例如，我为Update_image分配的flash地址为2000000。

令RS[1:0]为00，RS_TS_B为1，则地址放入寄存器按格式变为：22000000；RS[1:0]以及RS_TS_B的含义，以后讨论。

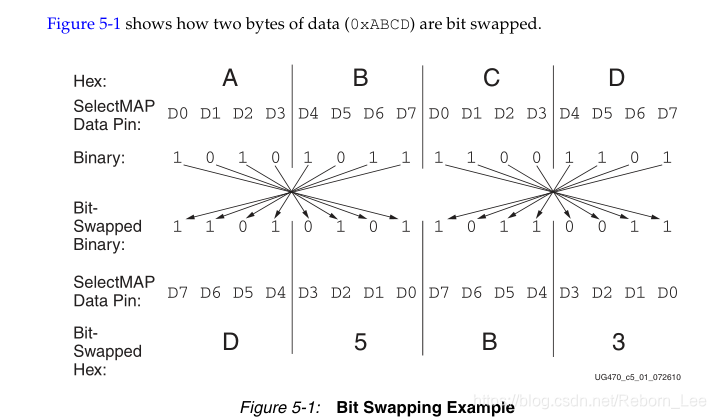

之后，这还不是可以放入寄存器的地址，需要进行比特交换：

同样是上面的例子：2200_0000最终为4400_0000.
