在Vivado的tools下选择Write Memory Configuration File,在界面下选择生成的格式,选择存储器件型号以及需要写入的bit流文件等。

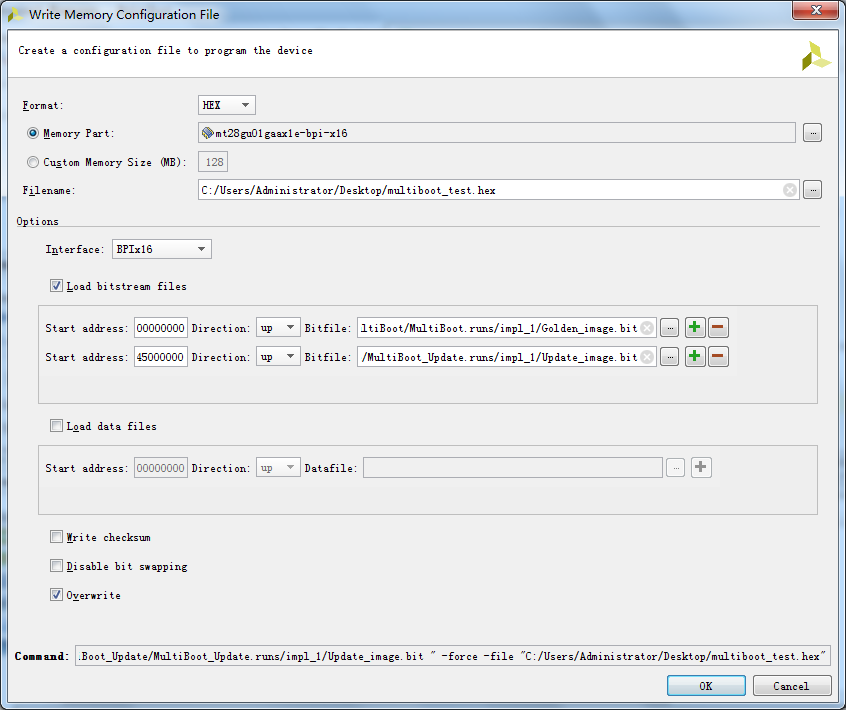

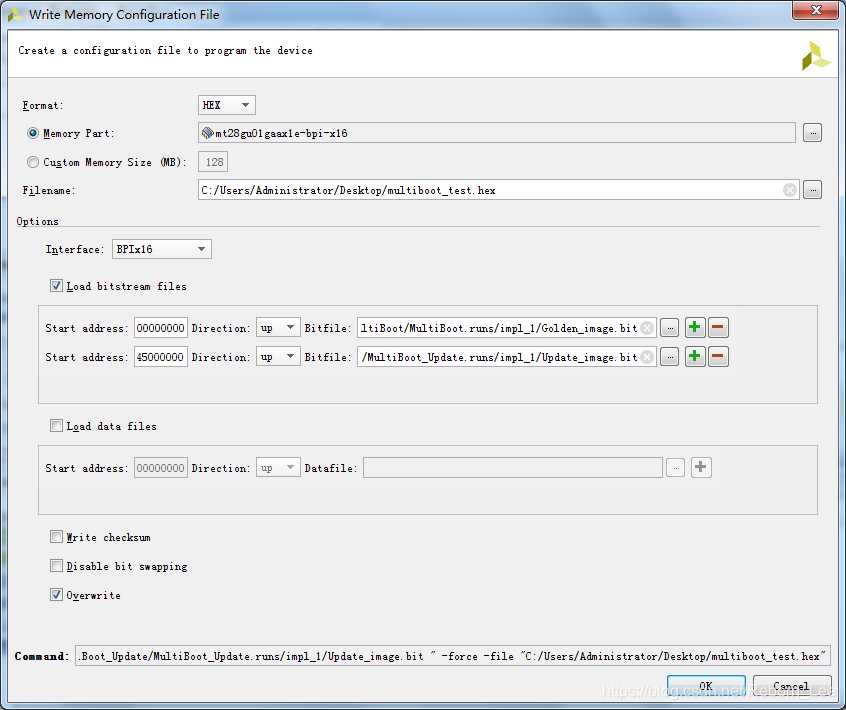

写存储器配置文件,对应的图形界面如下:

对应的Tcl命令如下:

write_cfgmem  -format mcs -size 128 -interface BPIx16 -loadbit "up 0x00000000 G:/Vivado_file/MultiBoot/MultiBoot.runs/impl_1/Golden_image.bit up 0x45000000 G:/Vivado_file/MultiBoot_Update/MultiBoot_Update.runs/impl_1/Update_image.bit " -file "C:/Users/Administrator/Desktop/multiboot_test.mcs"

存储器件的选择可以参考数据手册,例如: Micron Flash芯片识别心得
