不说具体应用，仅仅说说如果自己的FPGA开发板是高电平复位有效，而自己又需要使用低电平有效的复位操作怎么办呢？

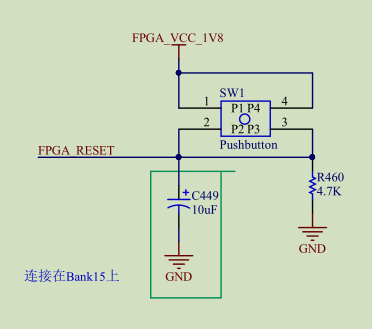

FPGA的高电平复位实例：

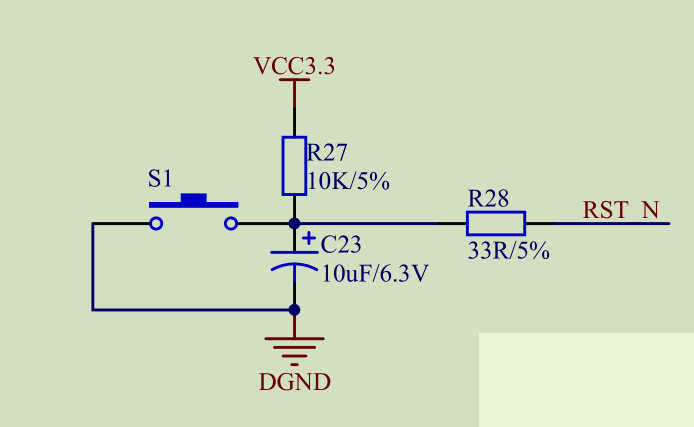

FPGA低电平复位实例：
一定要对自己所用的FPGA复位是高电平还是低电平弄清楚，否则会出现问题，而自己又胡乱找原因，最后还怀疑自己。
一般来说，对于高电平复位的fpga，我们在编写Verilog代码时，如果要复位，就是这样：
always@(posedge clk or posedge reset) begin
if(reset) begin
......
end
......
......
end
但是如果我们需要这种形式的复位行不行呢？如下：
always@(posedge clk or negedge rst_n) begin
if(!rst_n) begin
...
end
......
......
end
当然也不是不行，在上述代码加上一句：
assign rst_n = ~reset;即可
前提也是要定义一个wire rst_n;
当然，reset依然是输入复位端口，只不过转换了一下逻辑而已。
文章来源: reborn.blog.csdn.net，作者：李锐博恩，版权归原作者所有，如需转载，请联系作者。
原文链接：reborn.blog.csdn.net/article/details/89103953
