【Verilog HDL 训练】第 12 天（数据通路）

数据通路。

y = func(a,b)

func可以是加法，减法，乘法，比较，移位，舍入，饱和等。

分别针对有符号数，无符号数的情况。

提示：可以参考synopsys的一篇文档 https://t.zsxq.com/QF6QNju

加法：

• 对于无符号数而言：














      module arithmetic(












 input [3:0] a,












 input [3:0] b,












 output [4:0] res_sum, //加












 output [3:0] res_sub, //减












 output [7:0] res_pro, //乘












 //output [3:0] res_comp, //比较












 output [3:0] right_shift //右移












 );






































 assign res_sum = a + b;












 assign res_sub = a - b;












 assign res_pro = a * b;












 //assign res_com =












 assign right_shift = a>>3; //逻辑右移

























 wire [3:0] right_shift_a; //算术右移结果












 assign right_shift_a = a>>>3;







































      endmodule


















测试文件：














      module arithmetic_tb(













      );






































	reg clk;












	reg [3:0] a;












	reg [3:0] b;












	wire [4:0] res_sum; //加












 wire [3:0] res_sub; //减












 wire [7:0] res_pro; //乘












 //wire [3:0] res_comp, //比较












 wire [3:0] right_shift; //右移

























	initial begin












		clk = 0;












		forever













       # 2 clk = ~clk;

























	end

























	initial begin












		a = 4'b1011;












		b = 4'b1001;













       #10












		a = 4'b1001;












		b = 4'b0111;












	end






































	arithmetic u0(












	.a(a),












	.b(b),












	.res_sum(res_sum),












	.res_sub(res_sub),












	.res_pro(res_pro),












	.right_shift(right_shift)












	);







































      endmodule

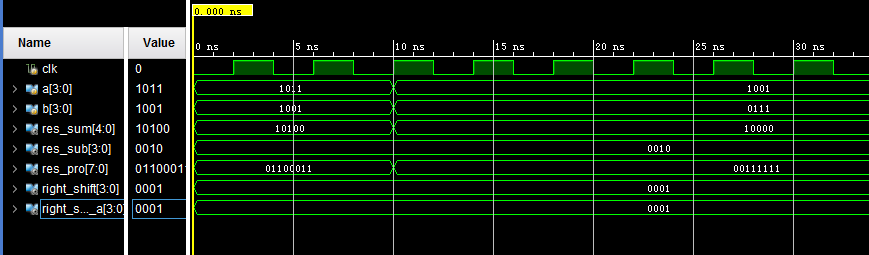

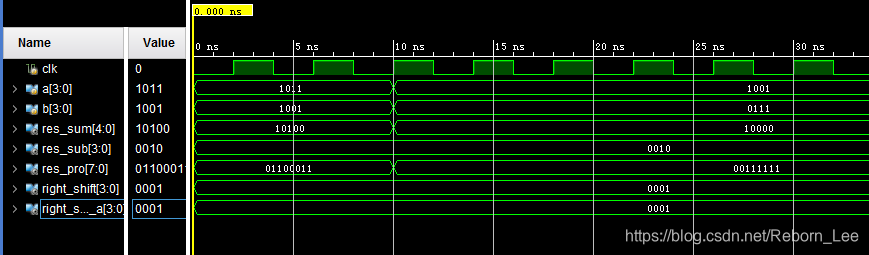

行为仿真时序图：

对于无符号数，逻辑右移和算术右移是一样的，都是高位补零。

• 对于有符号数而言：














      module arithmetic(













       input signed [3:0] a,













       input signed [3:0] b,













       output signed [4:0] res_sum, //加













       output signed [3:0] res_sub, //减













       output signed [7:0] res_pro, //乘













       output signed [3:0] right_shift //右移













       );

























 assign res_sum = a + b;












 assign res_sub = a - b;












 assign res_pro = a * b;












 //assign res_com =












 assign right_shift = a>>3; //逻辑右移


























       wire [3:0] right_shift_a; //算术右移结果












 assign right_shift_a = a>>>3;







































      endmodule





测试文件同上！

仿真波形：

可以看出，对于有符号数，逻辑右移和算术右移结果不一样，逻辑右移依然是补零，算术右移则补符号位。

但对于有符号数的加法规则如何？

例如上述仿真：1001 + 0111 为什么等于 00000？

也就是-1 + 7 = 0？

得到了答案：

1001是补码的形式，原码是1111，也就是-7，这样的话就是-7+7=0，也符合道理了。
