【FPGA】ODDR使用研究记录

这篇博文单讲ODDR，而不去深入理解和它相关的什么OLOGIC（花里胡哨）：

为什么要花时间研究一下ODDR的工作原理呢？源于在之前的程序中用到了这个原语，虽疑惑为什么要用，但还是从用了之后有什么效果以及怎么用来下手吧。

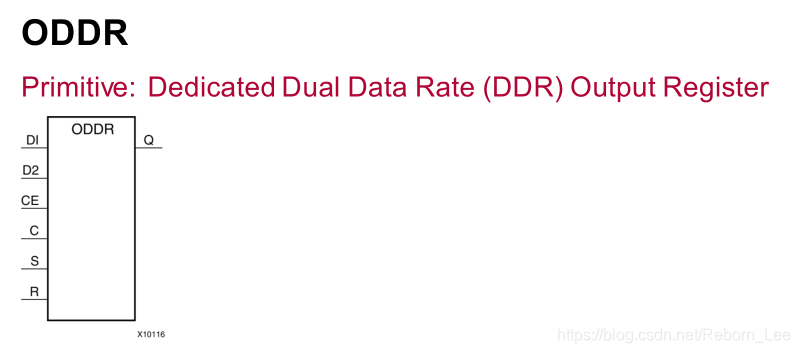

先看看ODDR的原语介绍：

ODDR是一个原理，全名叫：DedicatedDual Data Rate (DDR) Output Register，即专用双倍数据速率输出寄存器。

其有6个输入端口，一个输出端口。

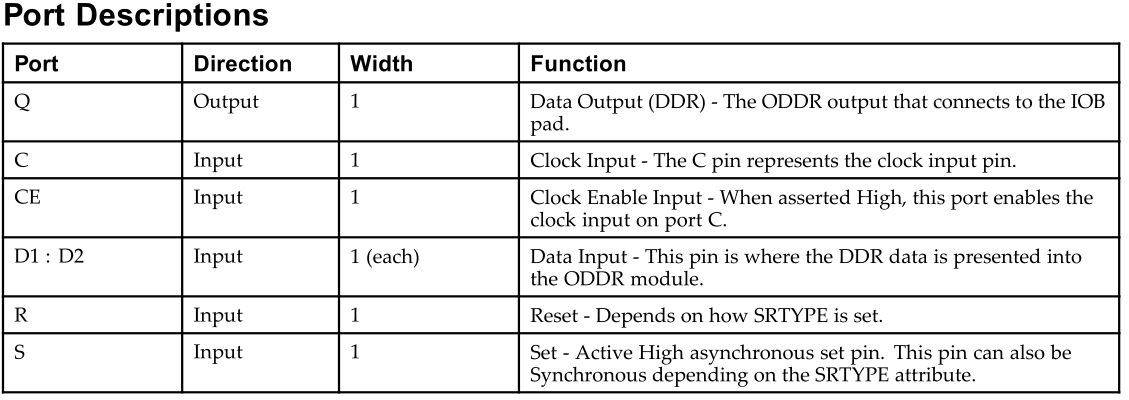

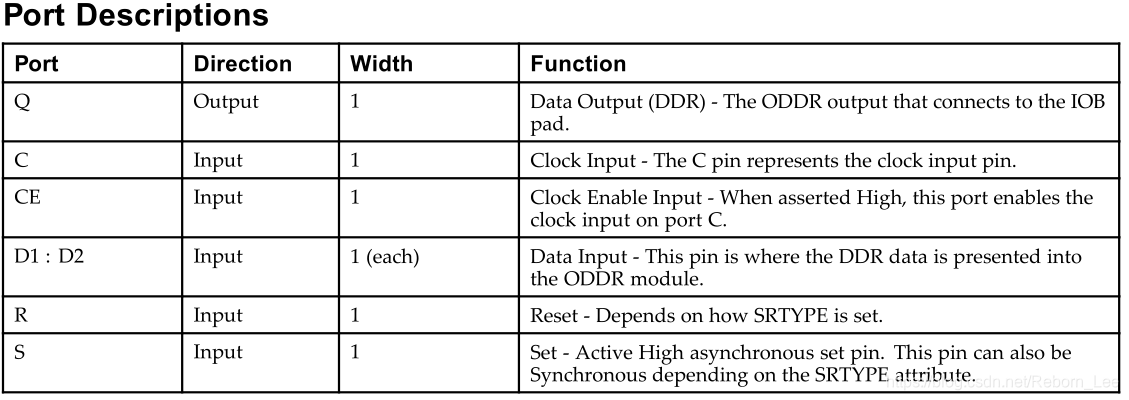

其端口含义如下：

C为时钟输入，根据此时钟来采样数据；

CE为时钟使能，高电平有效；

D1/D2为输入数据；

R和S分别为复位和置位，其设置与参数SRTYPE的设置有关。

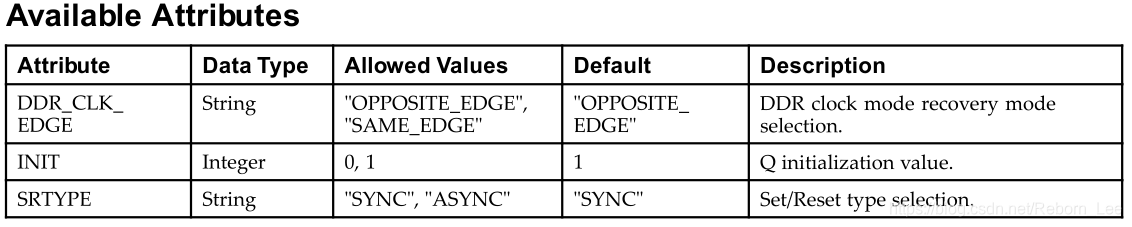

在看看其参数：

第一个参数DDR_CLK_EDGE决定ODDR的操作模式，具体介绍在下面。

INIT决定输出初始化的值，而参数SRTYPE决定置位和复位的类型。

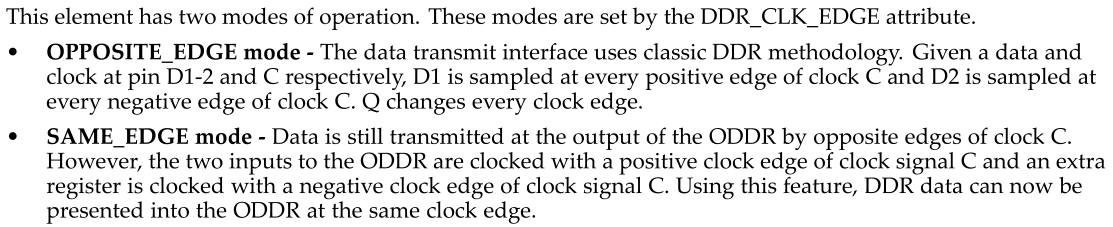

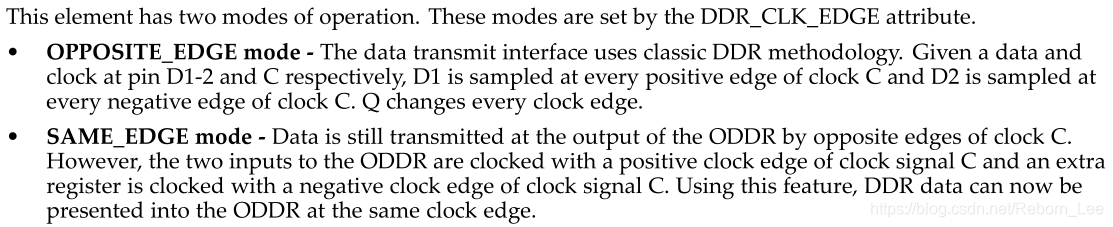

下面介绍操作模式：

ODDR有下面两种操作模式，

• OPPOSITE_EDGE mode
• SAME_EDGE mode

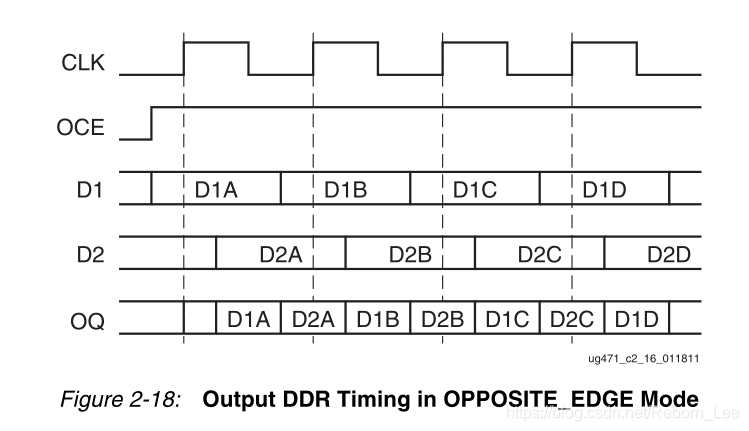

意思是，在OPPOSITE_EDGE mode中，在时钟C的上升沿采样D1，在下降沿采样D2。

时序图如下：

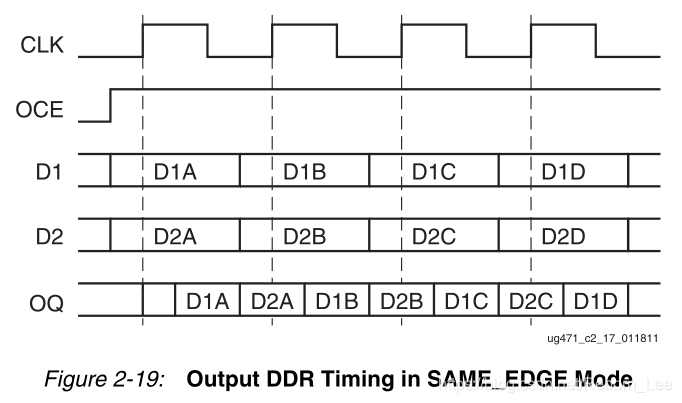

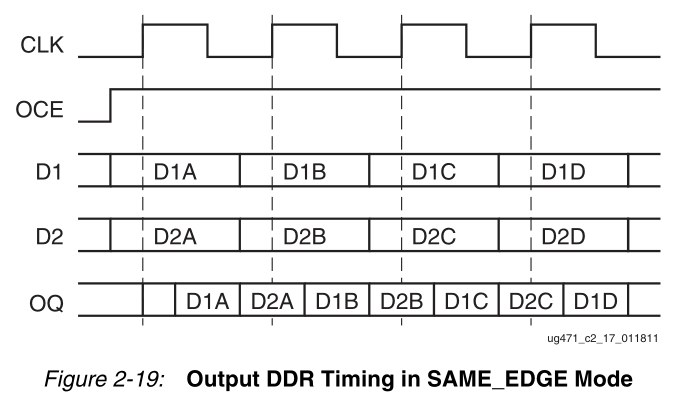

在SAME_EDGE mode中，在时钟的上升沿采样D1和D2。

时序图如下：

此原语的例化模板为：














      // ODDR: Output Double Data Rate Output Register with Set, Reset













      // and Clock Enable.













      // 7 Series













      // Xilinx HDL Libraries Guide, version 14.7













      ODDR #(













      .DDR_CLK_EDGE("OPPOSITE_EDGE"),// "OPPOSITE_EDGE" or "SAME_EDGE"













      .INIT(1'b0), // Initial value of Q: 1'b0 or 1'b1













      .SRTYPE("SYNC") // Set/Reset type: "SYNC" or "ASYNC"













      ) ODDR_inst (













      .Q(Q), // 1-bit DDR output













      .C(C), // 1-bit clock input













      .CE(CE), // 1-bit clock enable input













      .D1(D1), // 1-bit data input (positive edge)













      .D2(D2), // 1-bit data input (negative edge)













      .R(R), // 1-bit reset













      .S(S) // 1-bit set













      );













      // End of ODDR_inst instantiation

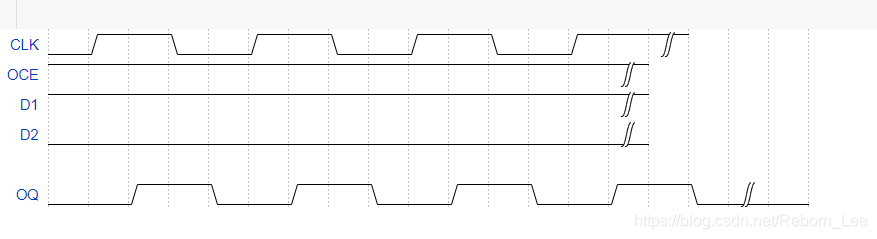

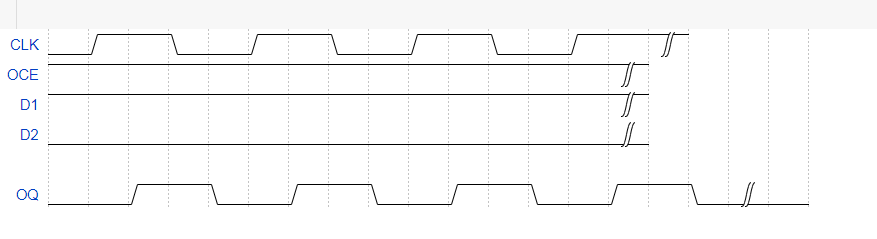

默认的操作模式是OPPOSITE_EDGE mode，当如下方式使用这个原语时，其大致波形图如下：














      ODDR #(













       .DDR_CLK_EDGE( "OPPOSITE_EDGE" ), // "OPPOSITE_EDGE" or "SAME_EDGE"













       .INIT( 1'b0 ), // Initial value of Q: 1'b0 or 1'b1













       .SRTYPE( "SYNC" ) // Set/Reset type: "SYNC" or "ASYNC"













         ) ODDR_dsp_sriosgmiiclk (













       .Q( dsp_sriosgmiiclk_oddr ),   // 1-bit DDR output













       .C( dsp_sriosgmiiclk313m ),   // 1-bit clock input













       .CE( 1'b1 ), // 1-bit clock enable input













       .D1( 1'b1 ), // 1-bit data input (positive edge)













       .D2( 1'b0 ), // 1-bit data input (negative edge)













       .R( 1'b0 ),   // 1-bit reset













       .S( 1'b0 ) ); // 1-bit set





ODDR：

dsp_sriosgmiiclk313m 为输入时钟，而dsp_sriosgmiiclk_oddr 为输出时钟。

参考文献：

UG768 (v14.7) October 2, 2013

UG471 (v1.10) May 8, 2018

Xilinx原语ODDR概述和使用

Xilinx OLOGIC 资源

https://wavedrom.com/editor.html

https://blog.csdn.net/Reborn_Lee/article/details/81368861

https://www.cnblogs.com/lifei-chan/p/8653973.html
