关于XDC约束文件，你需要知道的几点

原文地址：http://xilinx.eetrend.com/d6-xilinx/blog/2016-06/10241.html

在ISE时代，使用的是UCF约束文件。从Vivado开始，XDC成了唯一支持的约束标准。XDC除了遵循工业界的通行标准SDC（Synopsys Design Constraints）之外，还加入了XILINX FPGA特有的位置物理约束等特性。以下是在实际使用中，经历过一些经验教训后，体会的几点我们在组织XDC约束时需要注意的事项。

1. XDC约束条目是有先后顺序的

XDC里面每一行相当于一条指令，Vivado按照行序从前往后读取XDC指令，所以越后面的XDC指令，其优先级越高。比如当有2条XDC指令约束同一个东西时，后面指令会因为执行的比较晚，而覆盖前一条指令的效果，这点需要我们特别注意！

因为XDC中的指令有先后顺序，所以推荐的XDC文件组织方式一般是把timing约束放在前面，而把物理位置约束放在后面。如果更具体些，可以遵循下面的顺序：

## Timing Assertions Section
# Primary clocks
# Virtual clocks
# Generated clocks
# Clock Groups
# Input and output delay constraints

## Timing Exceptions Section
# False Paths
# Max Delay / Min Delay
# Multicycle Paths
# Case Analysis
# Disable Timing

## Physical Constraints Section

2. 一个Vivado工程中可以添加多个XDC文件

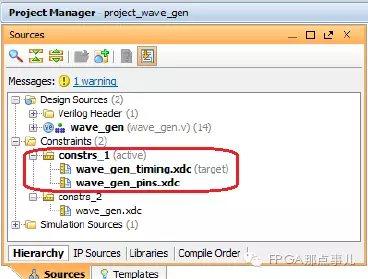

这样的好处是便于管理组织。因为XDC约束条目是有顺序要求的，所以XDC文件也是有先后顺序的，我们可以在GUI界面通过鼠标拖拽，来调整XDC文件的顺序。一般推荐把Timing约束，同物理位置属性约束，分别放到不同的文件当中，就如同下面所做的那样：

另外请注意，VIVADO不但可以支持多个XDC文件，还可以支持多组XDC文件集合，但是同时只能有1个集合起作用。如果我们一次create多个synthesis或者implementation，我们还可以为它们每一个分别制定使用哪个约束文件。这个特性在时序收敛阶段比较有用。

3. 关于XDC文件的指令和注释

在XDC里面，每个完整的XDC约束指令不应当跨行，必须在一行之内表达完毕。同样，在一行之内也只允许存在一个约束指令，不可以把2个约束放在同一行。

关于注释（以“#”开头），唯一的一点限制是，在有效的XDC约束指令行末，不可以添加“#”开头的注释，否则Vivado工具会理解错误。这跟我们在其它语言中通常所理解的注释语法不太一样，可能需要建议XILINX改进。

错误：

正确：
