搞个笑？用Verilog产生一个三角波吧！

写了这么一个幼儿级别的程序，描述一个三角波的Verilog产生办法，至于三角波的周期没有进行可调性设计，仅仅是为了测试而用，如果需要某个频率的三角波，可以自己调节代码。

本不想放上面的，但是也不舍得扔，就搞个笑吧。














      `timescale 1ns / 1ps







































      module Triangle_Wave_Gen(

























	input clk,












	input rst_n,

























	output reg signed [15:0] wave_out,












	output signed [15:0] triangle_wave_out












 );

























	reg [3:0] count;






































	always@(posedge clk or negedge rst_n) begin












		if(!rst_n) begin












			count <= 0;












		end












		else if(count == 11) begin












			count <= 0;












		end












		else count <= count + 1;

























	end

























	always@(posedge clk or negedge rst_n) begin












		if(!rst_n) wave_out <= 0;












		else if( count <= 5) wave_out <= wave_out + 100;












		else wave_out <= wave_out - 100;

























	end

























	assign triangle_wave_out = wave_out - 300;



























































































      endmodule





对这个波形产生函数进行仿真：














      `timescale 1ns / 1ps




















































      module Triangle_Wave_Gen_tb(

























 );

























	reg clk;












	reg rst_n;

























	wire [15:0] wave_out;












	wire [15:0] triangle_wave_out;

























	initial begin












		clk = 0;












		forever













       #20 clk = ~clk;

























	end






































	initial begin












		rst_n = 0;



























      		#100












		rst_n = 1;












	end

























	Triangle_Wave_Gen u_Triangle_Wave_Gen(












	.clk(clk),












	.rst_n(rst_n),












	.wave_out(wave_out),












	.triangle_wave_out(triangle_wave_out)

























	);














































































      endmodule





想必你一定知道，设计程序中的triangle_wave_out变量为什么在wave_out的基础上减去300，仅仅是为了让三角波的最大值以及最小值对称。

虽然说很简单，但至少很清晰。

如果要测试你做的一个FFT或者什么变换设计，对不对，不妨设计一个简单的三角波作为输入数据进行测试，而这个三角波，何苦费心呢？就这样随便写一个吧。

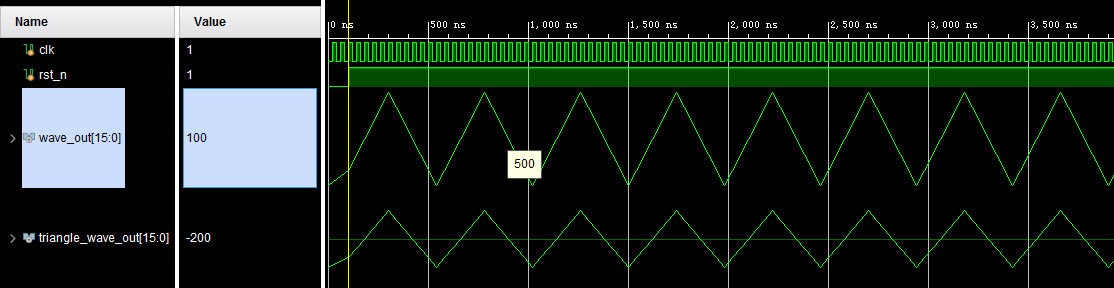

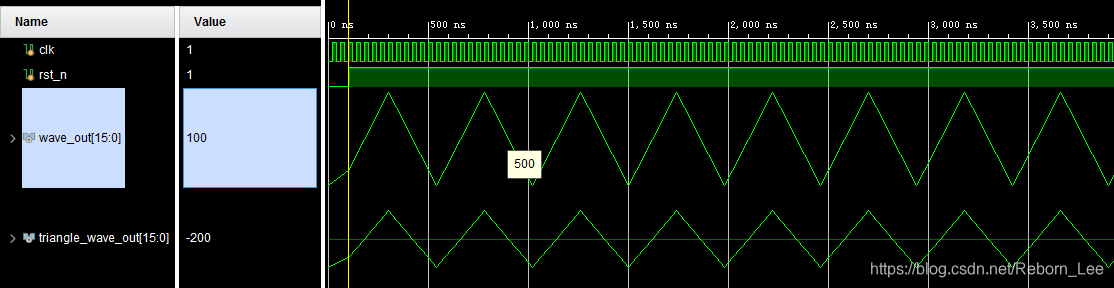

最后说说，如何模拟的方式显示这个三角波：

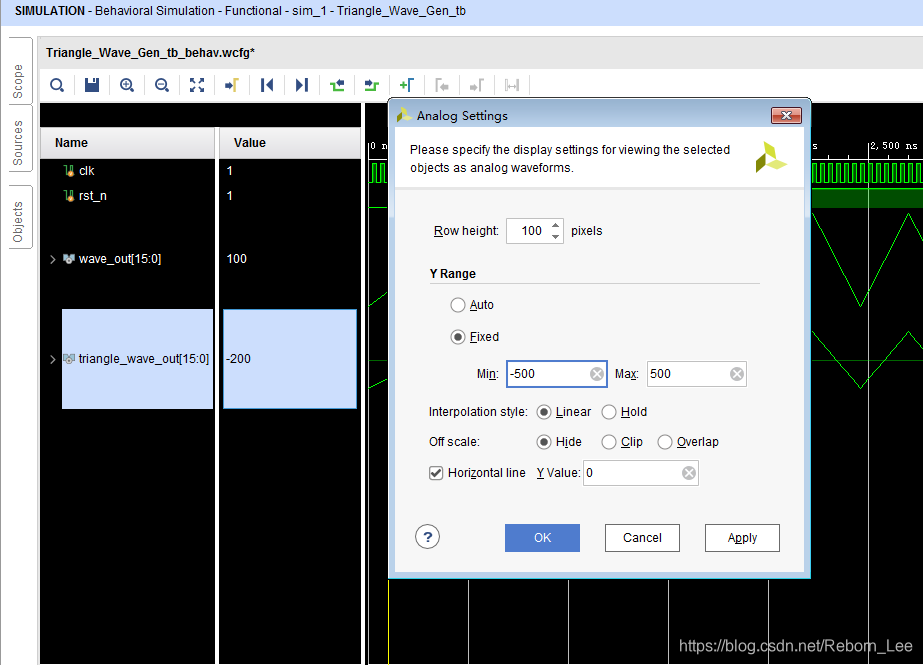

右击波形名字，选择波形样式即可，但是还需要设置下模拟波形：

让Y的范围包含你的波形的范围。

当然，高级的也有，参考别人的博文：任意波形产生，我没看。
