Vivado中Debug的用法总结

目录

方式一：代码中例化ILA IP核

方式二：通过网表标记

方式三：代码中Mark_debug

Vivado中提供了多种Debug的操作方式，下面就来总结一下：

方式一：代码中例化ILA IP核

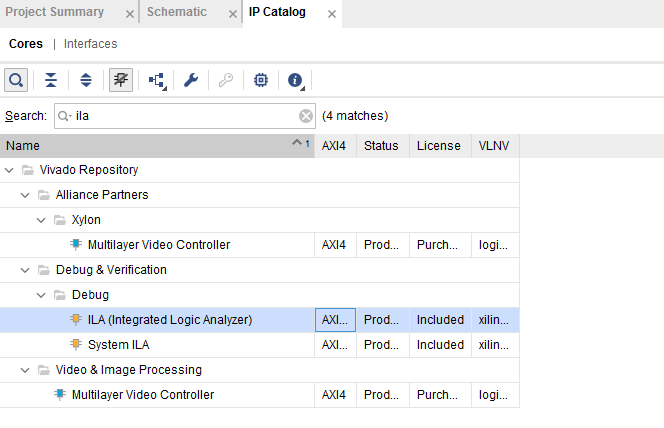

第一种，直接例化ILA IP核：

需要探测多少个信号，信号的位宽是多少，直接选择即可：

下面界面可以选择探测信号宽度以及触发方式：

可谓之简单粗暴，如果没人干预你，就这样用也没关系。

之后直接在程序中例化即可。

方式二：通过网表标记

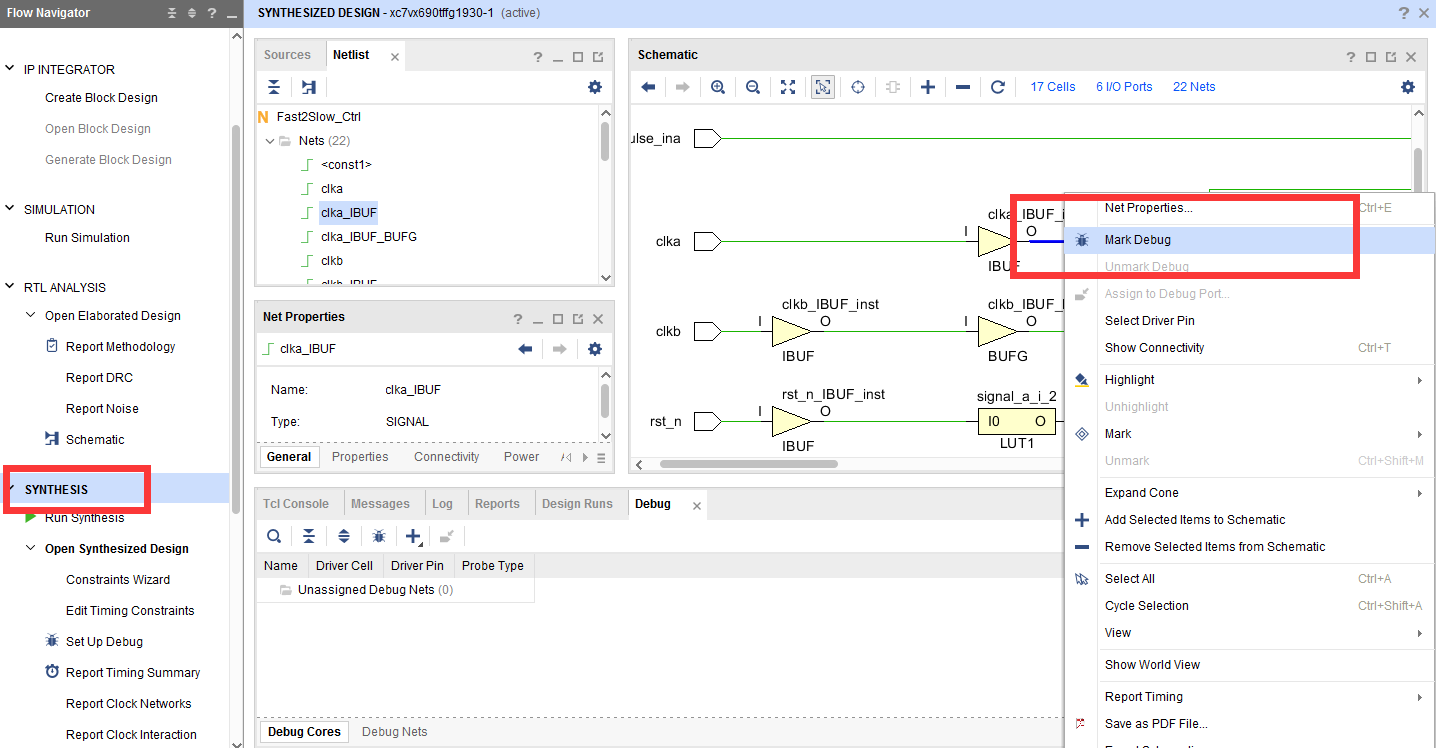

综合后生成网表，在网表中设置Debug：Mark Debug

或者在综合后的原理图中Mark Debug，这和网表debug是一致的：

在标记Debug后，就等于选择了需要debug的信号，之后在综合设置里设置Debug参数即可：

选择需要Debug的信号，设置时钟域以及触发方式等：

选择采样深度：

之后，重新综合，实现生成bit流文件即可完成debug，准备上板子吧。

注意：有些信号能够Mark Debug，有些则不能，例如模块直接的输入信号不能：

它经过一个Buf之后就可以：

最后的输出也不能？

哎呀， 具体什么个原则我也不知道了，不如就直接在网表中试试吧，如果不行，就找类似的代替呗。

综合后，也许你说自己找不到原理图在哪里，那就看这里：

方式二已经很实用了吧，不用修改代码！

方式三：代码中Mark_debug

第三种还要在代码中加入标记：

之后综合，在set up debug，之后的操作同方式二。
