静态时序分析的概念以及约束的作用理解

举报
李锐博恩 发表于 2021/07/15 02:28:38 2021/07/15
【摘要】 何谓静态时序分析(Static Timing Analysis,简称STA) 它可以简单的定义为:设计者提出一些特定的时序要求(或者说是添加特定的时序约束),套用特定的时序模型,针对特定的电路进行分析。分析的最终结果当然是要求系统时序满足设计者提出的要求。 下面举一个最简单的例子来说明时序分析的基本概念。假设信号需要从输入到输出在FPGA内部经过一些逻辑延时和路径延时。我...

何谓静态时序分析(Static Timing Analysis,简称STA)

它可以简单的定义为:设计者提出一些特定的时序要求(或者说是添加特定的时序约束),套用特定的时序模型,针对特定的电路进行分析。分析的最终结果当然是要求系统时序满足设计者提出的要求。

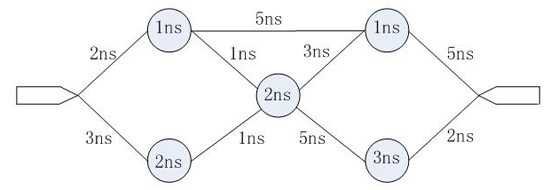

下面举一个最简单的例子来说明时序分析的基本概念。假设信号需要从输入到输出在FPGA内部经过一些逻辑延时和路径延时。我们的系统要求这个信号在FPGA内部的延时不能超过15ns,而开发工具在执行过程中找到了如图4.1所示的一些可能的布局布线方式。那么,怎样的布局布线能够达到我们的要求呢?仔细分析一番,发现所有路径的延时可能为14ns、14ns、16ns、17ns、18ns,有两条路径能够满足要求,布局布线就会选择满足要求的两条路径之一。

静态时序分析模型

附加约束的基本作用:

(1,2为时序约束,3为引脚约束)

1.提高设计的工作频率

对很多数字电路设计来说,提高工作频率非常重要,因为高工作频率意味着高处理能力。通过附加约束可以控制逻辑的综合、映射、布局和布线,以减小逻辑和布线延时,从而提高工作频率。

2.获得正确的时序分析报告

几乎所有的FPGA设计平台都包含静态时序分析工具,利用这类工具可以获得映射或布局布线后的时序分析报告,从而对设计的性能做出评估。静态时序分析工具以约束作为判断时序是否满足设计要求的标准,因此要求设计者正确输入约束,以便静态时序分析工具输出正确的时序分析报告。

3.指定FPGA/CPLD引脚位置与电气标准

FPGA/CPLD的可编程特性使电路板设计加工和FPGA/CPLD设计可以同时进行,而不必等FPGA/CPLD引脚位置完全确定,从而节省了系统开发时间。这样,电路板加工完成后,设计者要根据电路板的走线对FPGA/CPLD加上引脚位置约束,使FPGA/CPLD与电路板正确连接。另外通过约束还可以指定IO引脚所支持的接口标准和其他电气特性。为了满足日新月异的通信发展,Xilinx新型FPGA/CPLD可以通过IO引脚约束设置支持诸如AGP、BLVDS、CTT、GTL、GTLP、HSTL、LDT、LVCMOS、LVDCI、LVDS、LVPECL、LVDSEXT、LVTTL、PCI、PCIX、SSTL、ULVDS等丰富的IO接口标准。另外通过区域约束还能在FPGA上规划各个模块的实现区域,通过物理布局布线约束,完成模块化设计等。

直接原文链接已无法追踪。。。





文章来源: reborn.blog.csdn.net,作者:李锐博恩,版权归原作者所有,如需转载,请联系作者。

原文链接:reborn.blog.csdn.net/article/details/98376933
