Vivado中如何避免信号被优化掉？

刚写了一段 Verilog代码，辛辛苦苦花了很长时间综合，在debug的过程中，却找不到需要debug的信号了，查看网表发现没有？

这种情况是因为我们的某些中间信号被优化掉了。

被优化掉的原因有可能是你这个信号确实对后面的输出没用，我写的这个项目由于还在中间过程，功能还没有完善，所以不想把大量的中间信号作为输出，所以被优化掉了，以至于在debug过程中找不到这些信号。

如何解决这个问题呢？

很简单，最常用的就是在变量定义的时候添加语句：

（* keep = "true" *）

例如：













 (* keep = "true" *) reg  [15 : 0] dataout_ii1;












	(* keep = "true" *) reg  [15 : 0] dataout_ii2;












	(* keep = "true" *) reg  [15 : 0] dataout_ii3;












	(* keep = "true" *) reg  [15 : 0] dataout_ii4;












	(* keep = "true" *) reg  [15 : 0] dataout_ii5;












	(* keep = "true" *) reg  [15 : 0] dataout_ii6;












	(* keep = "true" *) reg  [15 : 0] dataout_ii7;












	(* keep = "true" *) reg  [15 : 0] dataout_ii8;












	(* keep = "true" *) reg  [15 : 0] dataout_ii9;












	(* keep = "true" *) reg  [15 : 0] dataout_ii10;












	(* keep = "true" *) reg  [15 : 0] dataout_ii11;












	(* keep = "true" *) reg  [15 : 0] dataout_ii12;












	(* keep = "true" *) reg  [15 : 0] dataout_ii13;












	(* keep = "true" *) reg  [15 : 0] dataout_ii14;












	(* keep = "true" *) reg  [15 : 0] dataout_ii15;












	(* keep = "true" *) reg  [15 : 0] dataout_ii16;

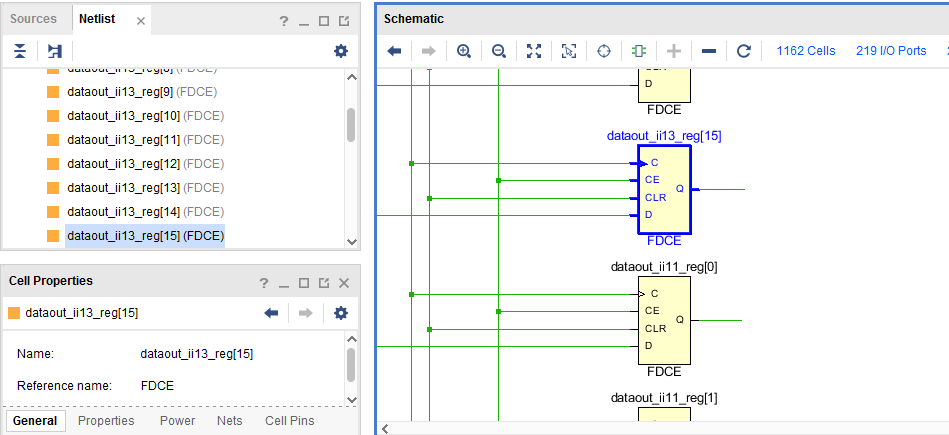

这样即可，从网表中可以找到这些变量了。

当然还有其他办法，例如：

1、 信号前面将keep  hierarchy选择yes ，或者选择soft（在综合时保持层次），这样有利于你从模块中找到你想抓取的信号和信号名不被更改。

（* keep_hierarchy = "yes" *）module fre( a, b, c, d);

or

（* keep_hierarchy = "yes" *）fre fre_inst( a, b, c, d);

2、 信号前面使用(* DONT_TOUCH= “{TRUE|FALSE}” *)，可以防止信号在综合，以及布局布线的时候被优化掉。

(* dont_touch = "true" *) wire a;

不在话下。
