【 FPGA/IC 】addsub 的实现

要实现一个32位的加减器，加减由变量sub来决定，sub为0时，实现add，否则，实现sub。

输入输出变量有：

input [31:0] a,

input [31:0] b,

input sub,

input cin,

output cout,

output [31:0] out;

要实现相加，则a和b相加；要实现相减，则a加上-b的补码。

相减，在数字电路中，可以用加法器实现，也即a加上-b的补码，-b的补码等于b取反加1；

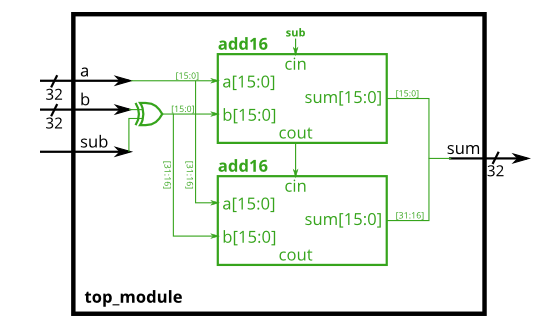

具体实现方法参考：addsub

具体的Verilog实现为：














      module top_module(













      	input [31:0] a,













      	input [31:0] b,













      	input sub,












	output [31:0] result













      );


























      	wire [31:0] sub1, sub2;













      	wire [31:0] b1;












	//assign sub1 = 32'b0;













       //assign sub2 = 32'b1;












	//assign b1 = sub ? b^sub2 : b^sub1;













       assign b1 = sub ? ( b^( {32{sub}} ) ) : ( b^( {32{sub}} ) );













       wire [15:0] sum1, sum2;













      	wire cout1;













      	add16 inst1(













      		.cin(sub),













       .a(a[15:0]),













       .b(b1[15:0]),













       .cout(cout1),













       .sum(sum1)













       );


























      	add16 inst2(













      		.cin(cout1),













      		.a(a[31:16]),













      		.b(b1[31:16]),













      		.cout(),













      		.sum(sum2)













      		);













      	assign result = {sum2, sum1};







































      endmodule





其中16位的数据加法为：














      module add16(












	input [15:0] a,












	input [15:0] b,












	input cin,












	output cout,












	output [15:0] sum












	);

























	assign {cout, sum} = a + b + cin;







































      endmodule





当然，可以采用先进进位加法器，怎么实现可以参考：https://blog.csdn.net/Reborn_Lee/article/details/99634895

仿真结果为：
