RVR漫游车-STEM教育机器人平台之资料汇总

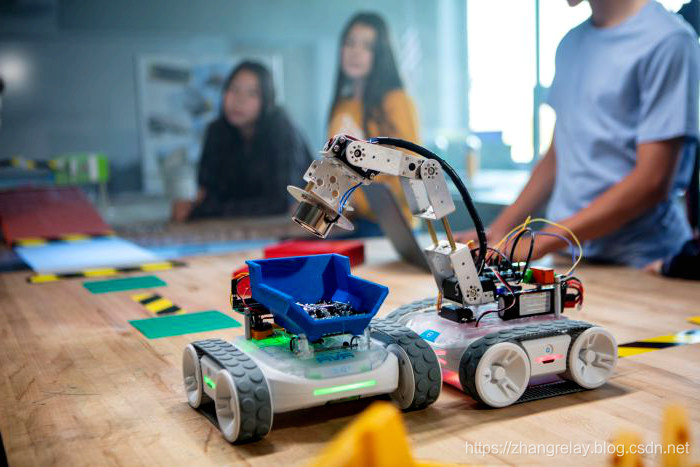

什么是Sphero RVR Rover？

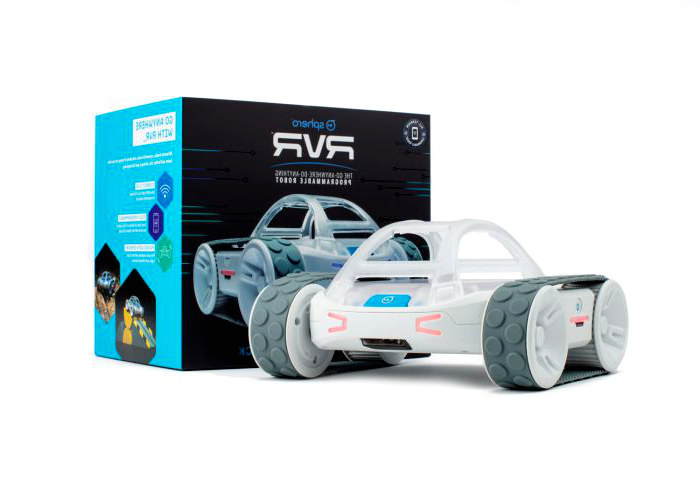

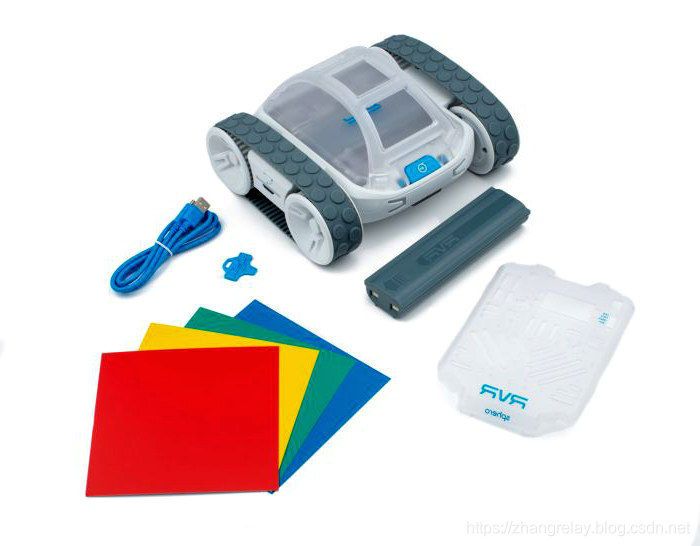

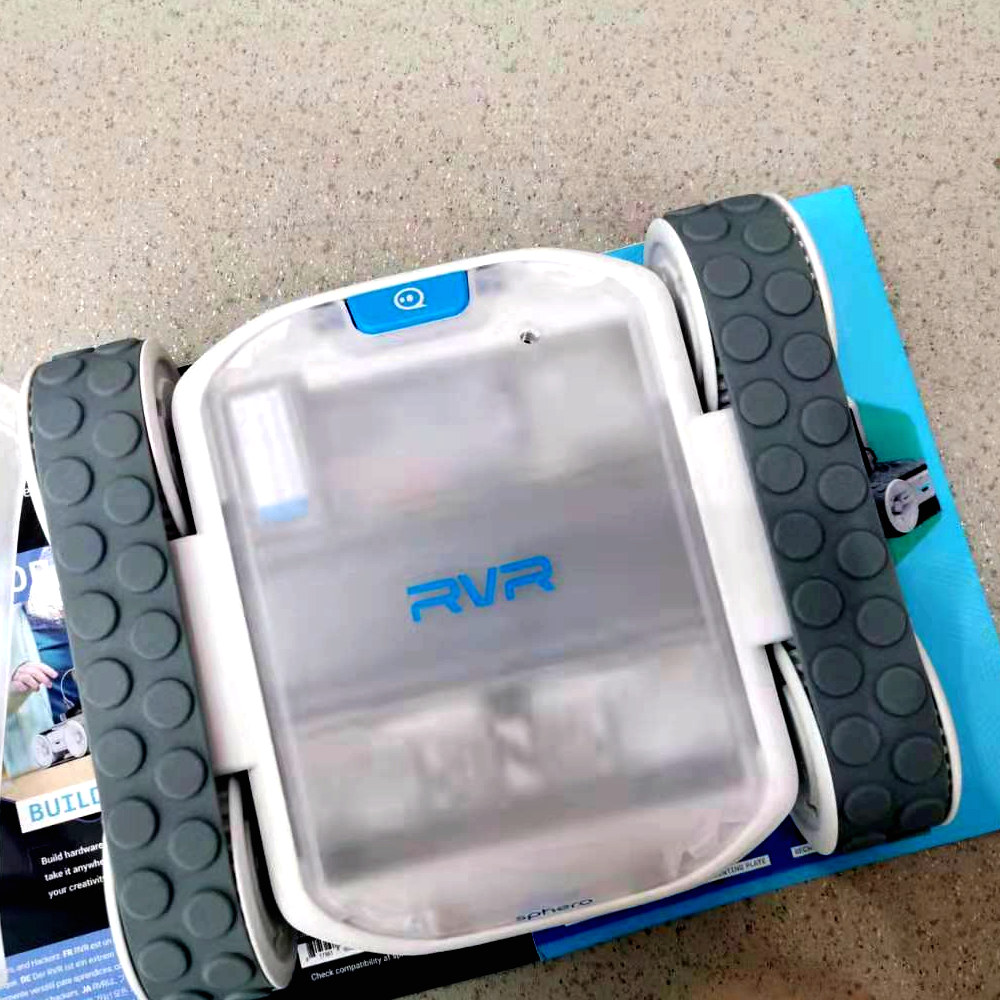

基本款（如上图所示）：RVR是Sphero可编程机器人的革命性产品-即开即用、可驱动、装有多种传感器套件、可定制。通过连接第三方硬件（例如Raspberry Pi、Arduino、BBC micro:bit或Sphero自己的littleBits），进一步扩展RVR的功能。RVR是移动空白画布。使用它进行编程学习，在上面构建代码，然后解密梦想中的机器人-然后将其带到任何地方。

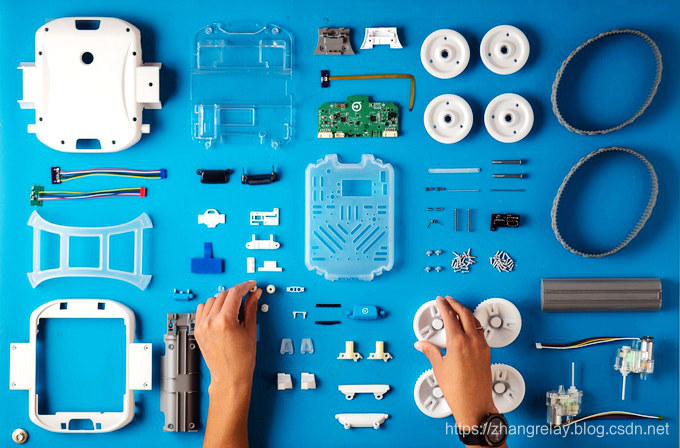

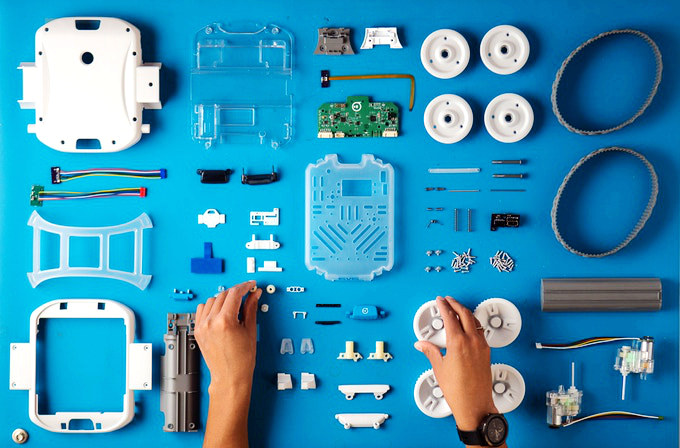

配件如下：
- 灵活快捷的可移动盖板和显影板
- 移动的保护性防滚架
- 充电电池

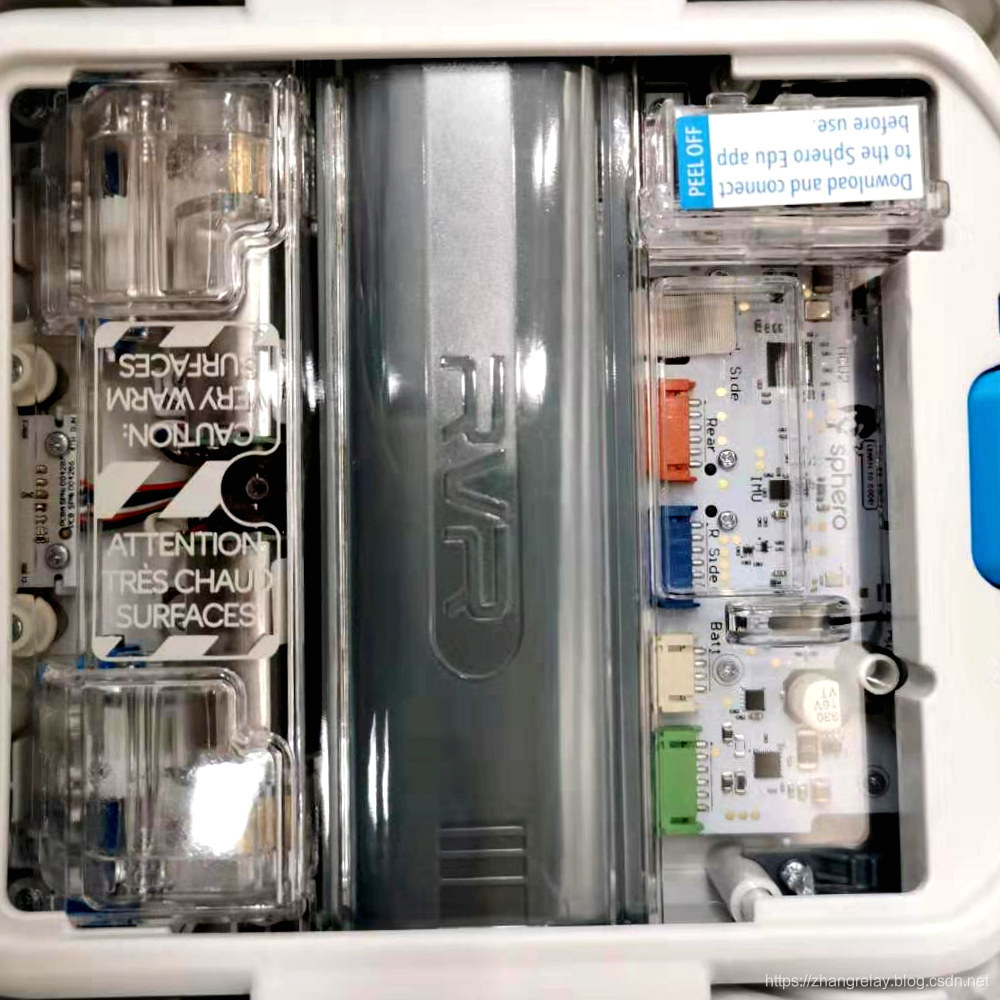

- 通用的4针UART扩展端口，用于连接第三方硬件（Raspberry Pi，Arduino，micro:bit）
- 5V 2.1A USB-A板载连接器，可使用RVR的电池的项目供电。
- Sphero Edu应用程序兼容并可编程

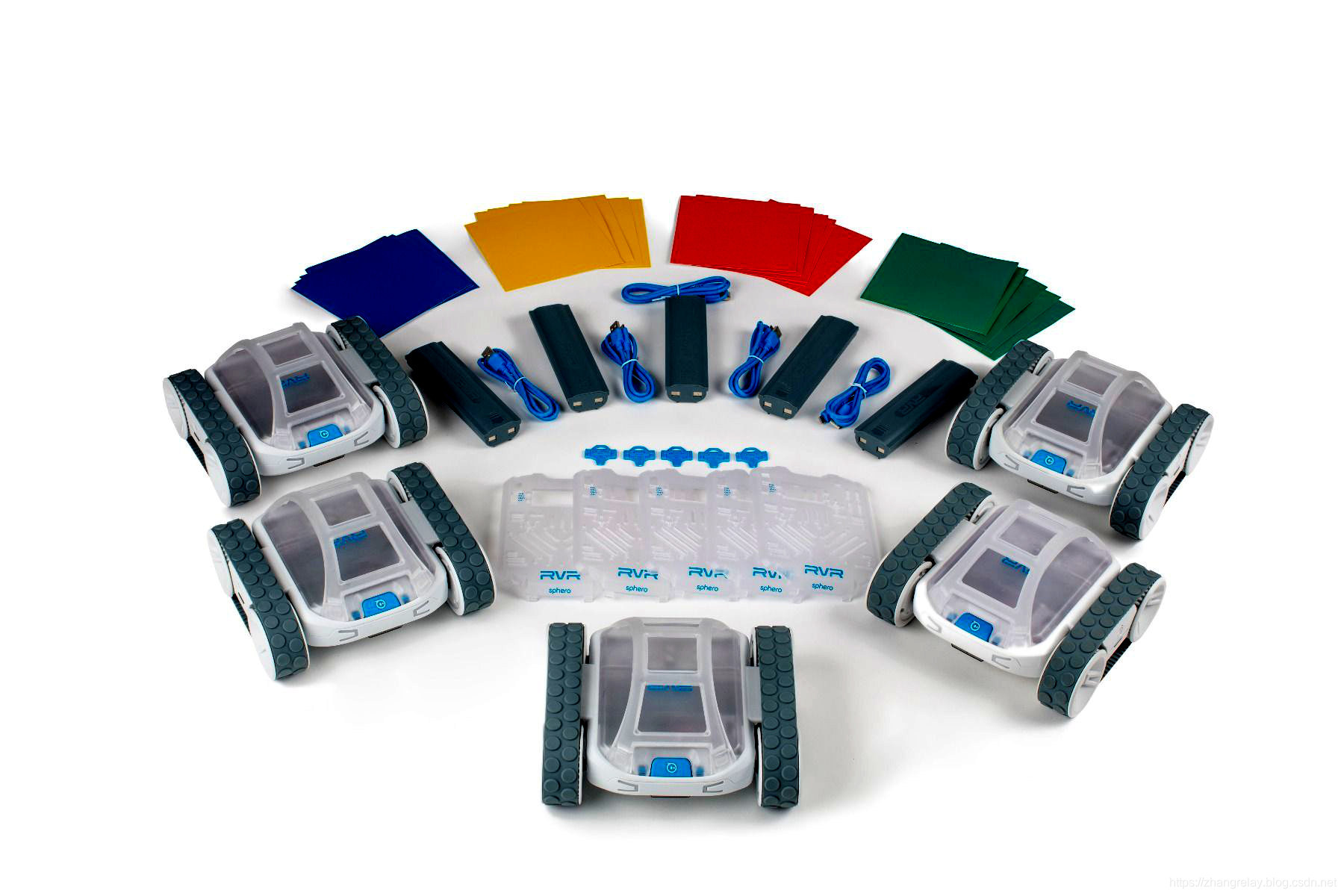

多机器人套件：
RVR Multi-Pack是扩展STEAM课程的理想方法。它包括5个可编程RVR，因此在班级中实现理想的学生与机器人的比例。分组工作，以构建移动项目，参加Hackathon竞赛或部署RVR的IR功能，并进行机器人到机器人的通信，机器人跟随和机器人逃避的实验。

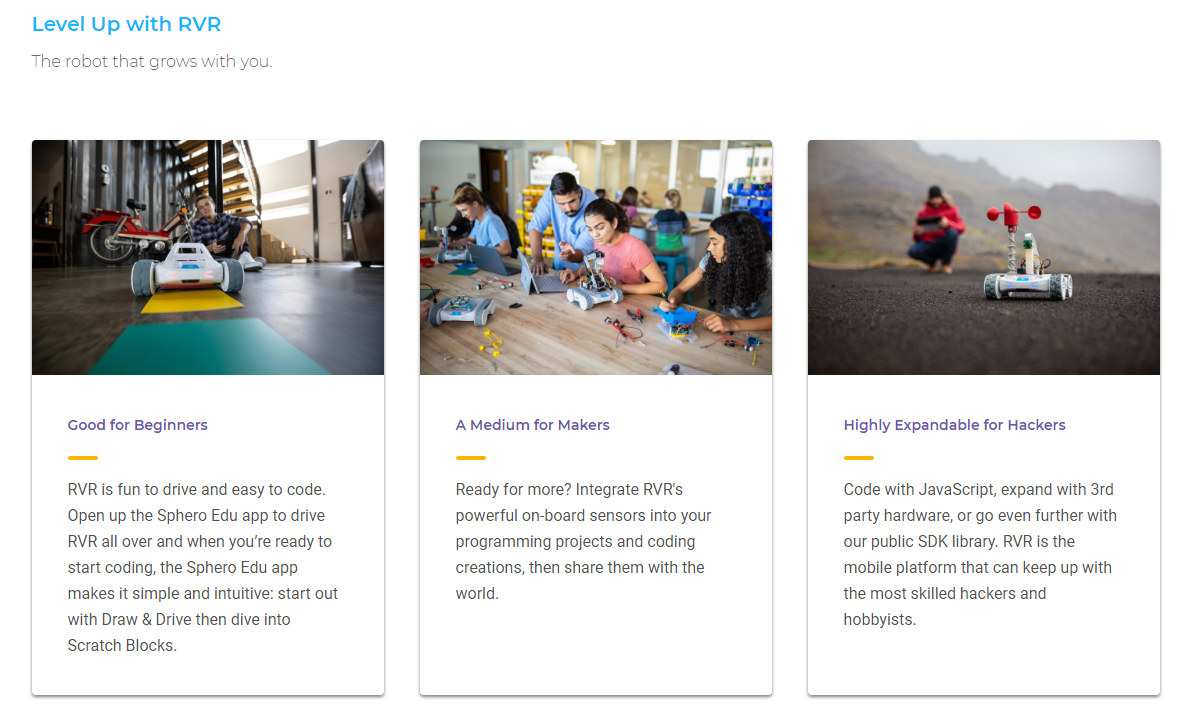

共同成长：

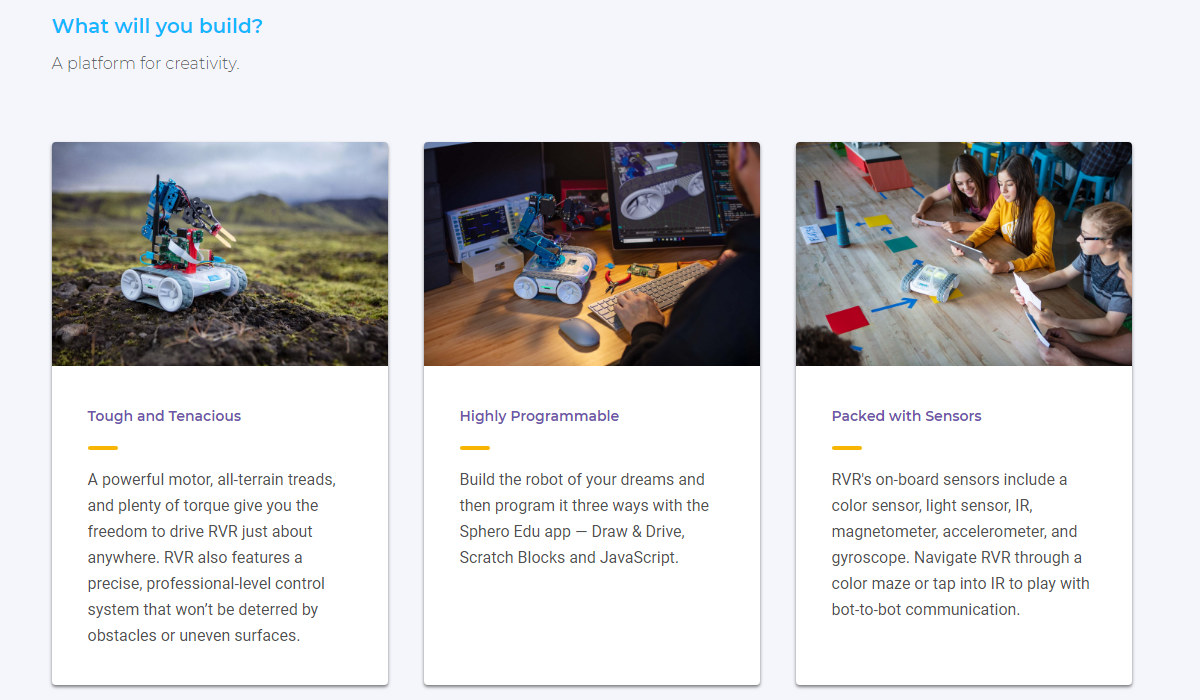

激活创意：

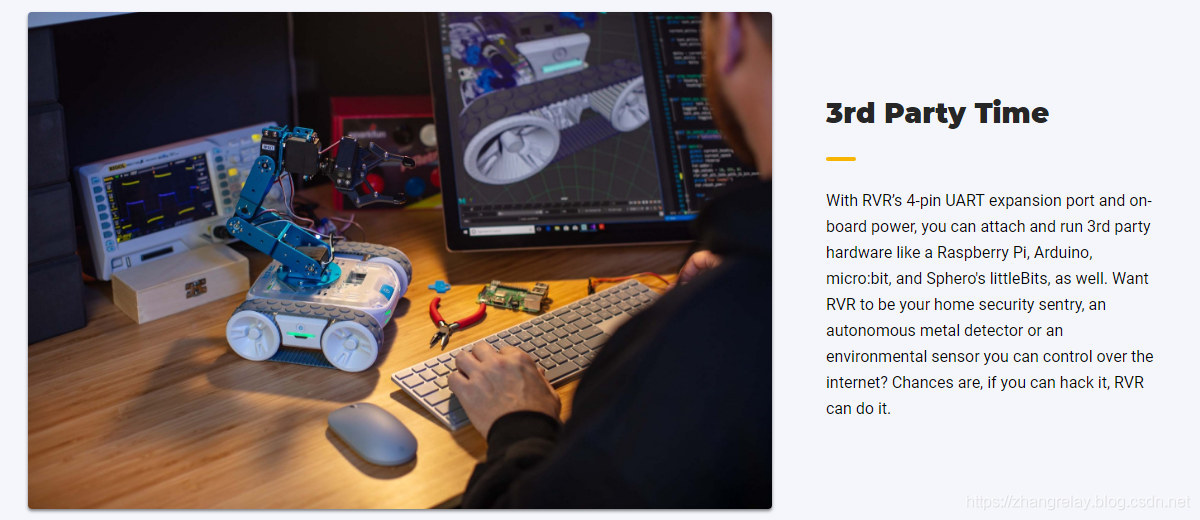

第三方扩展支持 3rd Party Time
借助RVR的4针UART扩展端口和板载电源，还可以连接并运行第三方硬件，例如Raspberry Pi，Arduino，micro:bit和Sphero的littleBits。希望RVR成为可以通过互联网控制的家庭安全岗哨，自主金属探测器或环境传感器吗？
一切创意，皆有可能！！！
Sphero SDK
基础版扩展

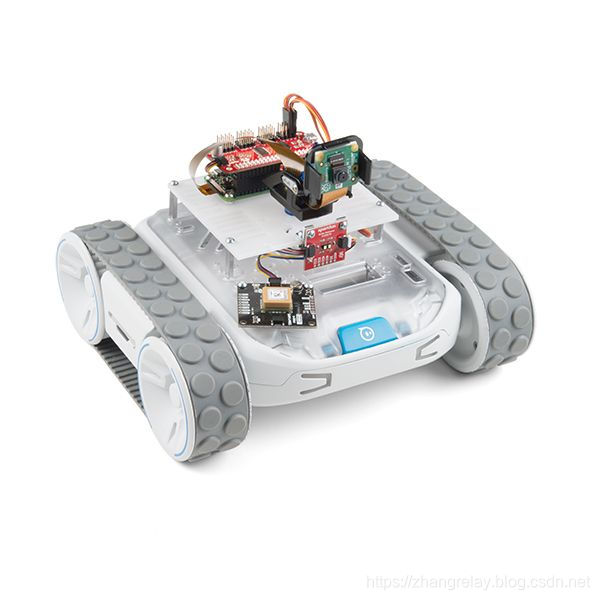

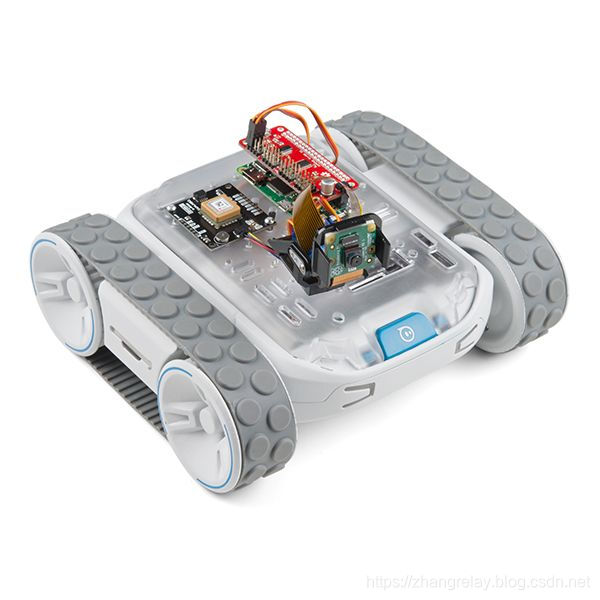

SparkFun的RVR基本套件为Sphero RVR平台提供了一组扩展的传感器。
套件包括
- Raspberry Pi Zero WH
- SparkFun Qwiic GPS-SAM M8Q
- 4针至4针0.1“接口电缆
- Pi相机模组V2
- PanTilt套件
- Pi相机线
- SparkFun Pi伺服
- 4-40 Nuts
- 4-40 1/4“螺栓
- 4-40 1/2“螺栓
- Qwiic电缆100mm
- Double Sided Foam Tape Square
- 具有自定义映像的16GB MicroSD
高级版扩展
RVR自动运行所需的一切（以及一些其他），包括Raspberry Pi Zero W和摄像头。
套件包括
- Raspberry Pi Zero WH
- SparkFun Qwiic GPS-SAM M8Q
- 4针至4针0.1“接口电缆
- Pi相机模组V2
- PanTilt套件
- Pi相机线
- SparkFun Pi伺服
- VL53L1X飞行时间传感器Qwiic板
- 4-40 Nuts
- 4-40 1/4“螺栓
- 4-40 1/2“螺栓
- 4-40直角支架
- 3/16“外径六角支架（公-母）4-40 x 3/4”
- Qwiic电缆50mm
- Qwiic电缆200mm
- Double Sided Foam Tape Square
- 亚克力板
- 具有自定义映像的16GB MicroSD
第三方开发资料：
使用Arduino SDK进行设置
Arduino的C ++ SDK
从GitHub下载代码！
然后，您可以进入Arduino IDE并转到 Sketch > Include Library > Add Zip Library
在Arduino IDE中下载软件包！
通过导航Sketch > Include Library > Manage Libraries并搜索SpheroRVR

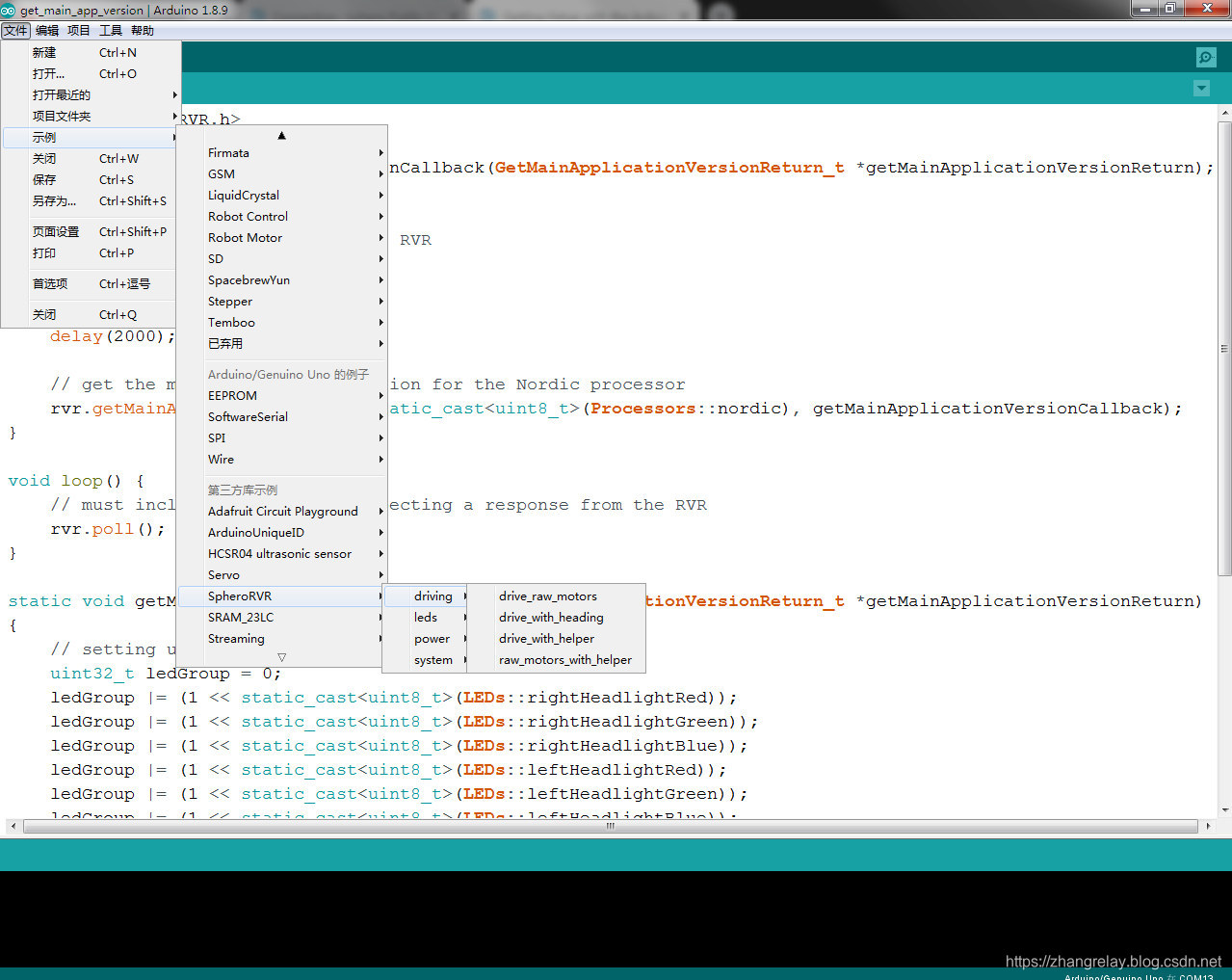

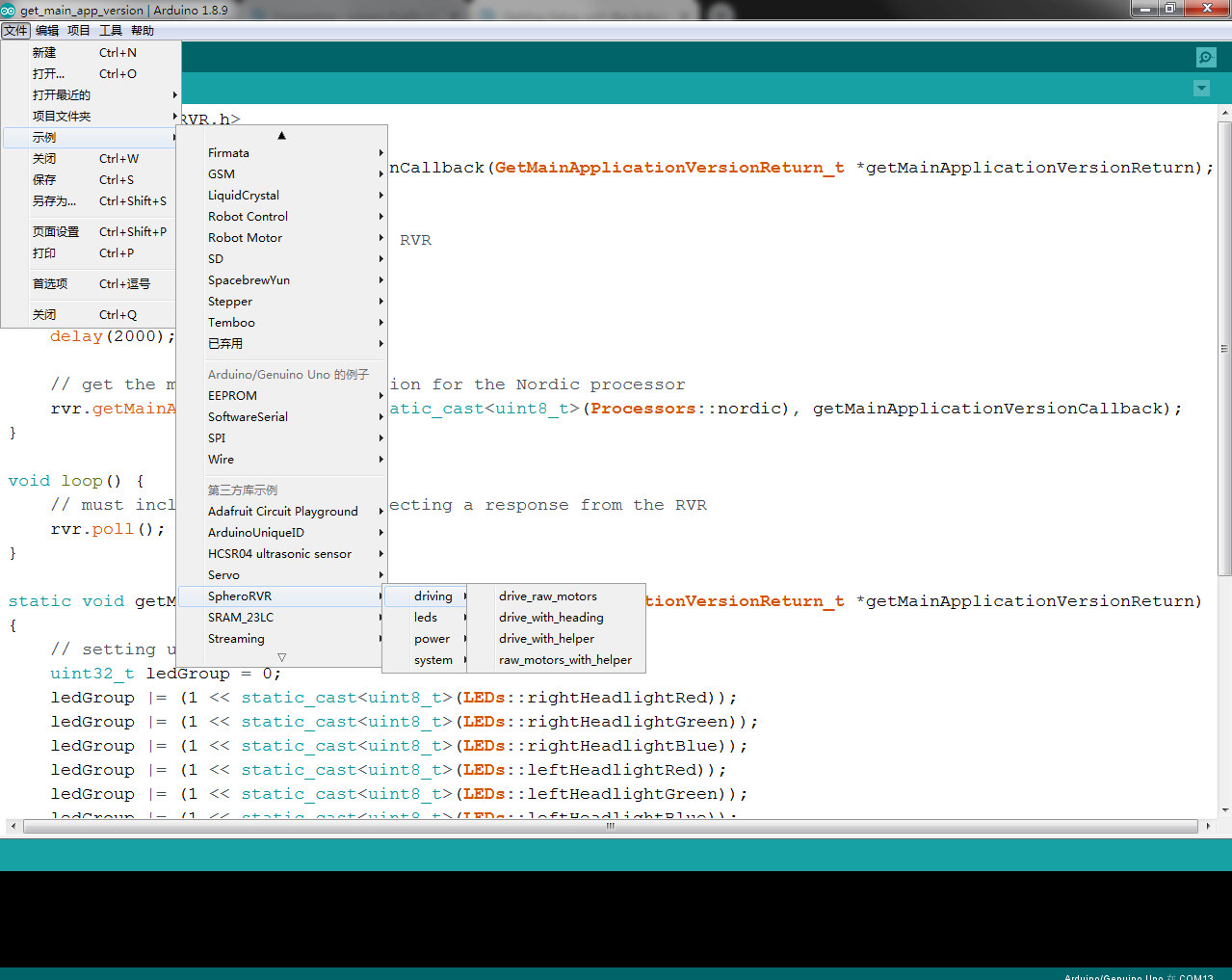

安装完成后，直接在示例中使用案例，或自编代码：
Python库
https://pypi.org/project/sphero-sdk/
pip3 install -U sphero-sdk
树莓派
https://www.kinvert.com/sphero-rvr-sdk-python-programmable-robot/

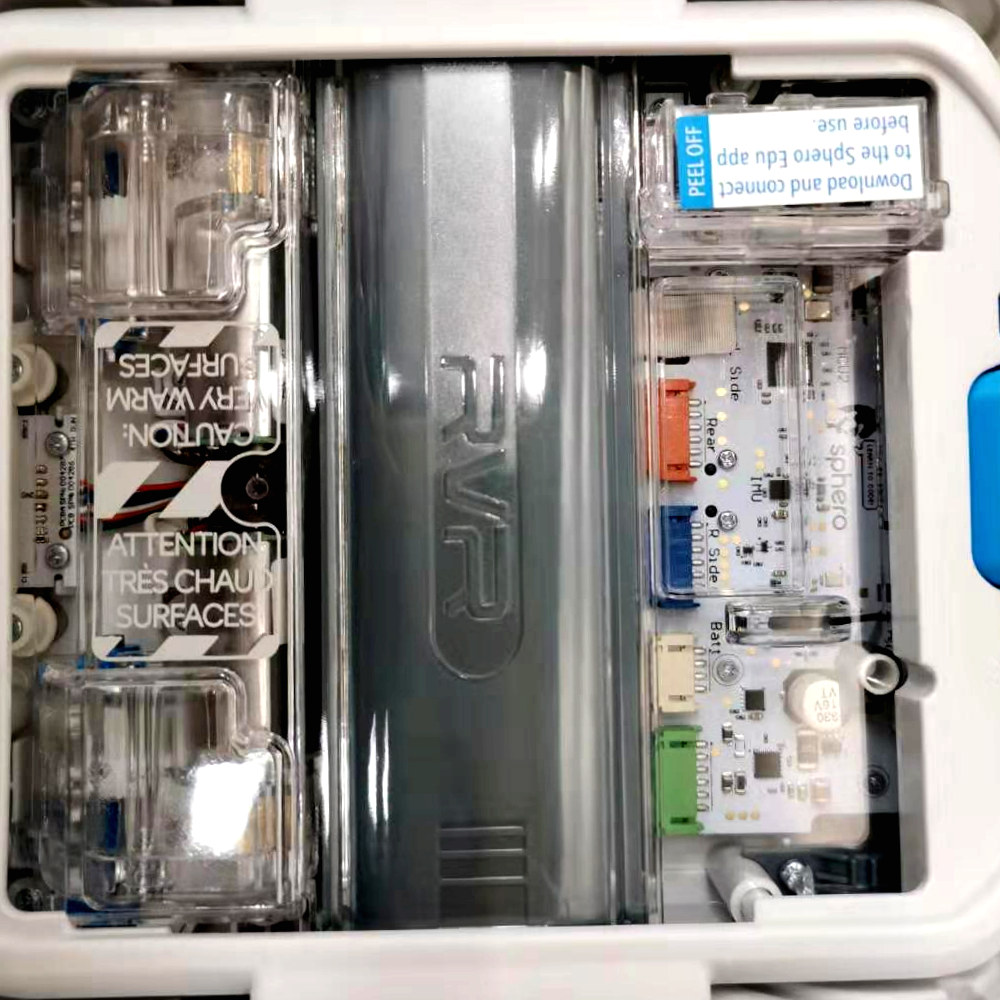

部分图集，课程完备，敬请期待：
使用Arduino将RVR变成WeatherBot
（官方案例，机器翻译）
将RVR变成自定义的WeatherBot！虽然它无法控制天气，但它可以测量并在字母数字显示器上显示当前温度，还可以将其（RVR的）LED设置为与温度相对应的颜色。
本示例将展示如何将几种不同的技术整合到一个项目中。因此，它需要大量的组装！请抽出时间并认真按照说明进行操作，特别是如果之前没有组装过电路的话！
注意：如果暴露在低于-20C（-4F）或高于60C（140F）的温度下，RVR中的电池可能会失效，因此在测试WeatherBot时请不要太疯狂！另外，如果还决定测试湿度，请记住，RVR所处的环境不应比通过湿草驾驶更潮湿。
零件清单
以下是制作自定义的WeatherBot所需的所有内容的列表：
- RVR
- Arduino Uno
- Adafruit Feather（任何类型都可以，我们使用了HUZZAH）*
- Adafruit 14段字母数字LED羽翼
- A/B USB电缆
- Micro B USB电缆
- DHT22温湿度传感器（带有电阻器）** DHT11也可以
- 双字母数字显示（选择您喜欢的颜色！）
- 面包板
- 29条跳线***
- 焊锡和烙铁
* HUZZAH有三种不同版本。使用了Assembled Headers版本（只是因为这就是手头的版本），但是这三个版本中的任何一个都可以。实际上，堆叠接头版本将消除对大量跨接线的需求，并为提供更清洁的最终产品！
**可以改用DHT11。
***从电路图片中会注意到，实际上并没有使用跨接导线，而是将切割和剥皮的导线更好地安装在电路中。跳线工作得很好，但是如果您想做我们想做的事，则需要一些连接线，剥线钳和剪线钳。另外，根据使用的Feather板的版本，可能需要少于29根电线。
五金组装
从上面的“ 零件清单”中的所有星号中可以看出，要构建电路的精确度还有很大的空间。本教程的其余部分将引导您完成我们做事的方式。如果您对这类项目没有太多经验，我们建议严格按照以下步骤进行操作，但是如果了解面包板的制作方法，请随时进行认为合适的任何更改！
首先，我们需要组装字母数字显示器。这是我们完成该任务所遵循的教程，我们建议您也这样做！但是，我们要补充一点：完成焊接后，在剪短时请务必握住电线（如果有镊子，请使用镊子），以免电线飞散。地点！在此步骤中戴护目镜也是一个好主意。
组装字母数字显示器后，就可以开始组装电路了！请遵循以下接线图：
看起来很多！如果要切割和剥线，这是项目中最耗时的部分。因此，请花点时间，仔细按照图表进行操作，并耐心等待！完成后，您应该具有以下内容：
软件
深呼吸！困难的部分结束了。
如果还没有这样做，请下载Arduino IDE。我们将这个IDE用于Arduino和Feather。
由于我们正在使用两个不同的开发板（Arduino Uno和Adafruit Feather），因此需要下载两个单独的文件。weather_bot.ino将在Arduino上运行，并weather_bot_display.ino在开发板上运行。让我们从Arduino开始。
Arduino代码
如果您不希望逐步浏览我们将在Arduino上加载的代码，则可以在Arduino IDE中打开weather_bot.ino文件（从Sphero Arduino SDK GitHub的demos/weather_bot目录中），然后跳转到将文件加载到你的Arduino。否则，让我们进行一些演练！
我们将首先进行所有必要的导入，以使我们能够设置Arduino上引脚的信息并与RVR通信。然后，我们将使用此信息来设置DHTPIN连接到传感器数据引脚的，并设置DHTTYPE您正在使用的传感器的类型（）（如果您使用的不是DHT22温湿度传感器，则您需要在这里将具有与我们不同的价值）。我们还将添加一个位掩码，该位掩码指示RVR我们要设置所有LED。作为导入和定义的最后一部分，我们将启动温度/湿度传感器：
-
#include "DHT.h"
-
#include <SpheroRVR.h>
-
-
-
#define DHTPIN 4
-
-
#define DHTTYPE DHT22
-
-
#define ALL_LEDS 0x3FFFFFFF
-
-
-
DHT dht(DHTPIN, DHTTYPE);
代码的下一部分是一种setup方法，其中，我们将打开温度湿度传感器，建立与RVR的连接，并暂停以使RVR唤醒，以便我们可以开始向其发送命令：
-
void setup() {
-
dht.begin();
-
-
rvr.configUART(&Serial);
-
-
delay(2000);
-
}
我们loop是我们实际行动发生的地方。我们loop将每两秒钟举行一次。当loop运行时，我们将阅读temperature从华氏（不过，如果我们得到了一个不好的阅读，我们将开始循环以上）的传感器和翻译读temperature（从0F-100F），以红色或蓝色值范围从0到255。要设置与我们对应的LED颜色temperature，我们需要一个由30个值组成的数组（10个LED，每个LED都有1）红色，2）绿色和3）蓝色值），我们将填充这些值，以便每个LED设置为相同的颜色（在所有情况下，绿色值均为0，因为我们只使用红色和蓝色来表示冷热）。填充数组后，我们将其与我们的数组一起使用setAllLeds更改RVR LED指示灯颜色的方法：
-
void loop() {
-
delay(2000);
-
-
float temperature = dht.readTemperature(true);
-
-
if (isnan(temperature)) {
-
return;
-
}
-
-
uint8_t redValue = static_cast<uint8_t>(temperature / 100 * 255);
-
uint8_t blueValue = static_cast<uint8_t>((100 - temperature) / 100 * 255);
-
-
uint8_t ledValues[30] = {0};
-
-
for (int i = 0; i < 28; i = i + 3)
-
{
-
ledValues[i] = redValue;
-
ledValues[i + 1] = 0;
-
ledValues[i + 2] = blueValue;
-
}
-
-
rvr.setAllLeds(ALL_LEDS, ledValues, 30);
-
}
在“ 工具”选项卡下，确保您的开发板设置为“ Arduino/Genuino Uno”。还要确保您的端口设置为将Arduino插入的USB端口。使用A / B USB电缆将Arduino连接到计算机，然后单击IDE左上角的Upload按钮。等待几秒钟，直到IDE告诉您它已完成上传，然后您就可以开始了！
开发板代码
将Feather与Arduino IDE结合使用会更加复杂。按照本教程进行所有设置。完成后，我们可以添加代码；上传过程与我们的Arduino代码完全相同！这次仅使用Micro B USB电缆代替A / B电缆。
让我们看一下为Feather构建的程序的内幕...（如果您只想使用我们已经创建的程序，则可以demos/weather_bot在Sphero Arduino SDK GitHub的目录中找到它）。
我们对Feather代码所做的第一件事还将是导入一些东西，以便允许我们定义Feather和Arduino之间的连接，以及访问Feather本身。我们将再次设置连接到传感器的数据引脚的引脚和传感器的类型，然后设置位掩码，以告诉显示器需要为每个字符打开哪些段。我们还将为字母数字显示创建一个对象，为温度湿度传感器创建一个对象：
-
#include <Wire.h>
-
#include <Adafruit_GFX.h>
-
#include "Adafruit_LEDBackpack.h"
-
#include "DHT.h"
-
-
-
#define DHTPIN 12
-
-
#define DHTTYPE DHT22
-
-
#define ZERO 0x0C3F
-
#define ONE 0x0006
-
#define TWO 0x00DB
-
#define THREE 0x008F
-
#define FOUR 0x00E6
-
#define FIVE 0x2069
-
#define SIX 0x00FD
-
#define SEVEN 0x0007
-
#define EIGHT 0x00FF
-
#define NINE 0x00EF
-
#define DECIMAL 0x4000
-
#define OFF 0x0000
-
-
-
Adafruit_AlphaNum4 output = Adafruit_AlphaNum4();
-
-
DHT dht(DHTPIN, DHTTYPE);
在我们的setup方法中，我们将打开字母数字显示屏和温度湿度传感器，然后关闭显示屏的所有部分，以使它们清晰可见并准备显示读数。我们最后的设置步骤是暂停片刻，以使RVR唤醒：
-
void setup() {
-
output.begin(0x70);
-
dht.begin();
-
-
output.writeDigitRaw(0, OFF);
-
output.writeDigitRaw(1, OFF);
-
output.writeDigitRaw(2, OFF);
-
output.writeDigitRaw(3, OFF);
-
output.writeDisplay();
-
-
delay(2000);
-
}
现在换好东西！对于我们的loop方法，我们还将其设置为每2秒发生一次，并将temperature以华氏度从传感器读取。同样，如果我们没有很好地阅读，我们将重新开始loop。这一次，temperature我们将创建一个数组，其中每个数字（包括小数！）在数组中都有自己的位置，然后循环遍历该字符，而不是将其转换为颜色，而是将其转换为可以在字母数字显示器上显示的字符。创建并显示每个字符的数组。确定每个字符要显示什么之后，我们将使用整数更新显示内容：
-
void loop() {
-
delay(2000);
-
-
float temperature = dht.readTemperature(true);
-
-
if (isnan(temperature)) {
-
return;
-
}
-
-
char temperatureBuffer[5];
-
dtostrf(temperature, 5, 2, temperatureBuffer);
-
-
for (int i = 0; i < 5; i++)
-
{
-
// skip the decimal point
-
if (i == 2)
-
{
-
continue;
-
}
-
-
// set the display index
-
int index = i;
-
-
// offset the display index by 1 if we're past the decimal point in the char array
-
if (i > 2)
-
{
-
index = i - 1;
-
}
-
-
// get the bitmask for the current digit
-
int digit = getDigit(temperatureBuffer[i]);
-
-
// add a decimal point after the second digit
-
if (i == 1)
-
{
-
digit |= DECIMAL;
-
}
-
-
// write digit to the given index of the display
-
output.writeDigitRaw(index, digit);
-
}
-
-
output.writeDisplay();
-
}
您可能已经注意到，我们在代码中使用了“ getDigit”方法来定义digit显示上面的温度。让我们定义该方法！getDigit只是将数字（以char的形式）转换为我们在程序开始时定义的数字位掩码之一：
-
int getDigit(char digit) {
-
switch (digit) {
-
case '0':
-
return ZERO;
-
case '1':
-
return ONE;
-
case '2':
-
return TWO;
-
case '3':
-
return THREE;
-
case '4':
-
return FOUR;
-
case '5':
-
return FIVE;
-
case '6':
-
return SIX;
-
case '7':
-
return SEVEN;
-
case '8':
-
return EIGHT;
-
case '9':
-
return NINE;
-
default:
-
return OFF;
-
}
-
}
这就是我们的Feather程序的全部内容；继续并加载它，这样我们就可以全部测试！
（Psst！如果这些说明对您来说还不够，那么这里有些链接包含有关DHT22使用率和字母数字显示用法的更多信息。）
汇集全部
现在我们的电路已经建立，开发板上的代码已经刷新，我们终于可以使用WeatherBot了！您需要做的就是使用A/B USB电缆将Arduino插入RVR的USB端口，然后打开RVR！RVR的LED更改颜色需要几秒钟，因此请耐心等待。您可能还需要几秒钟才能看到字母数字显示屏亮起。如果已经有一段时间，但您仍然看不到任何内容，请尝试按一下Feather上的重置按钮，然后再等待几秒钟。如果不起作用，则在Arduino上按一下“重设”按钮也可能会有所帮助。
恭喜，活干得漂亮！
怎么办？
看看是否可以构建更好的机器人！以下是一些我们可以改进WeatherBot的想法：
