上一篇博文已经简单的介绍了元件库是如何创建的，并且了解了arCAD Capture CIS的一些最基本的操作。

下面这篇博文继续沿着上面的说，我们开始画分裂元件的元件库。

所谓的分裂元件，通俗地说就是同一个元件，分为几块画出来，最典型的就是FPGA，由于FPGA引脚众多，不可能在一块封装上画完，必须分为多个部分画出来。

这篇博文呢？不讲FPGA，以一个运放为例，来记录下分裂元件的原理图库制作方法。

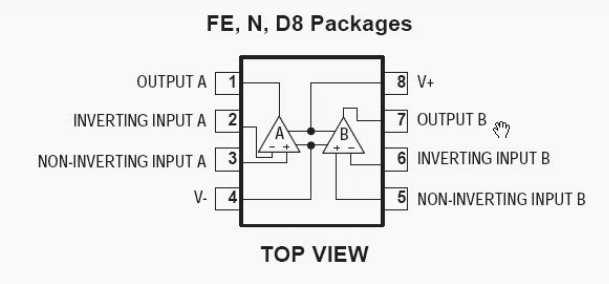

假设画如下元件的Package，下面的这个图来自于数据手册，以后无论是什么元件或者芯片，当你画它的封装的时候，都需要参考数据手册：

从上图可以看出，A和B为两个运算放大器，分别有三个独立的管脚和两个公用的管脚，且管脚编号都已给出。

建立工程我就不说了，就沿着上篇博文建立的工程来操作。

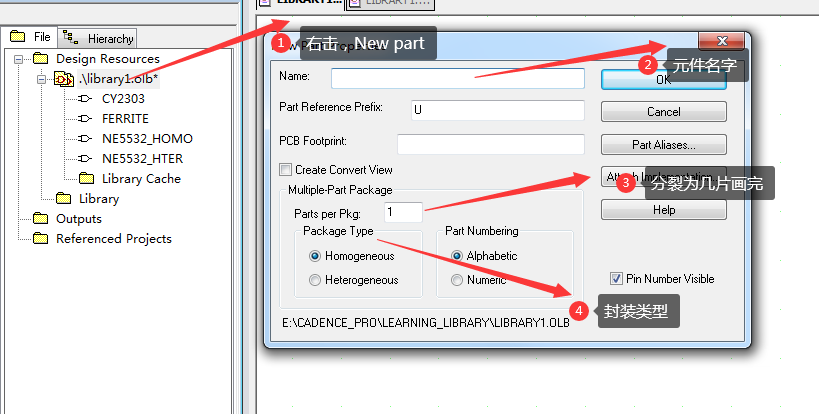

可见，上图中有一个选项叫做：Homogeneous以及heterogeneous，什么意思呢？

Homogeneous

翻译起来不是太好翻译，通俗的说吧，如果分裂元件的几个部分都是同样的类型，如这篇博文我们要画的分裂元件，两部分都是运算放大器，固可以使用Homogeneous类型；

在操作上，homogeneous类型，只需画出元件的一部分，其他页自动生成。

我们通过实际操作体会一下：

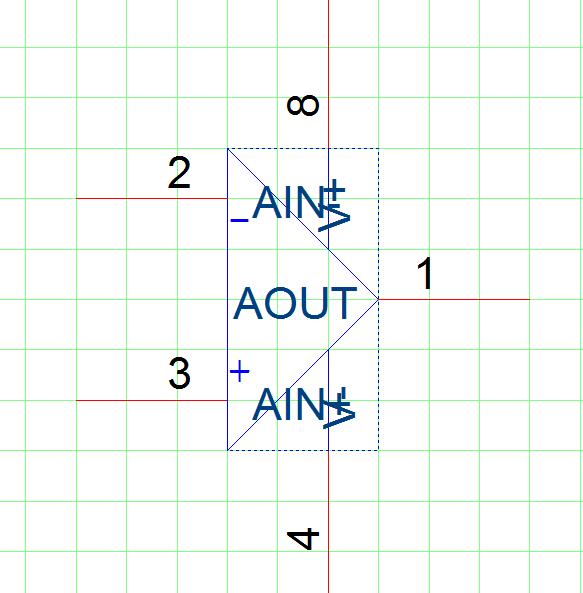

如下图，已经画出了分裂元件的一部分，那该画另一部分了：

通过快捷键Ctrl + B，进入下一部分画框：

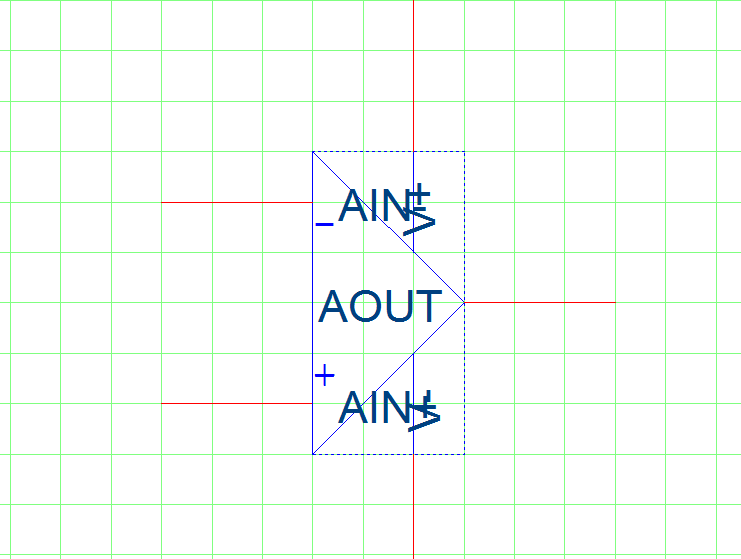

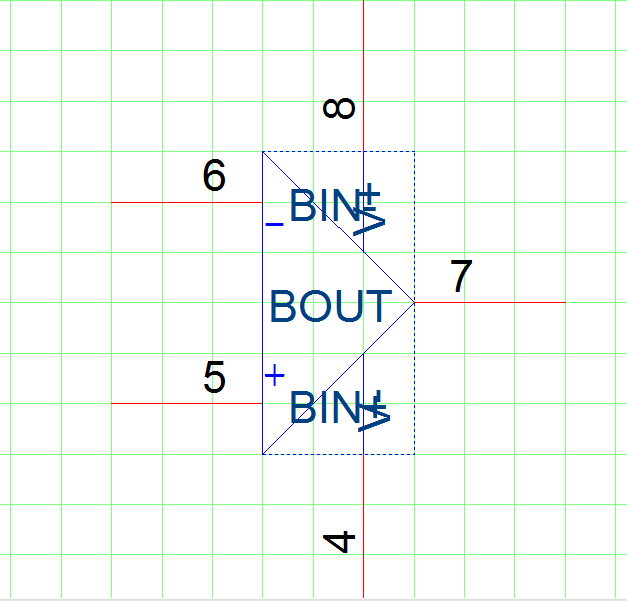

可见，默认另一部分已经存在，且上上一部分相同，知识管脚编号没有给出，需要自己给出，我们根据数据手册，调整下管脚：

管脚可以重复（上下部分的电源管脚V-以及V+可以重复给出）。

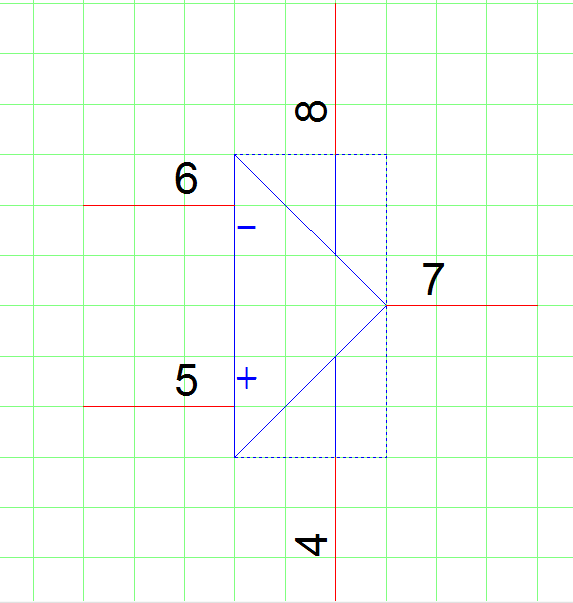

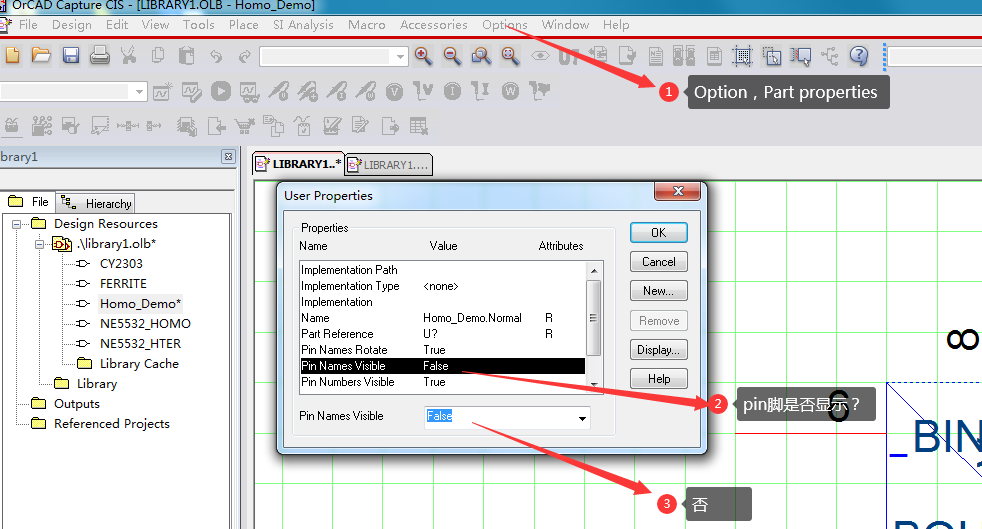

这种简单的元件，容易区分管脚，所以我们可以隐藏一下：

看下效果：

干净，整洁多了。

这里整理一下快捷键，Ctrl + N，下一部分；

Ctrl + B，上一部分。

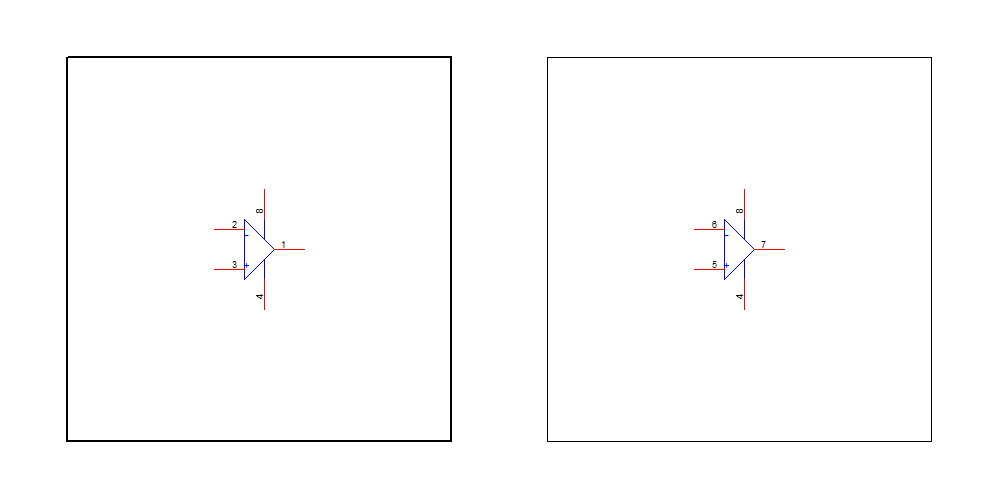

这些其实都在View里面，我们还可以将分裂元件的几部分一同显示来看：

View ， Package ：

Heterogeneous

那Heterogeneous呢？

heterogeneous：各个部分的元器件不同，每一个part都需画出。

在操作中，我们先画出了一部分，另一部分不会自动画出，需要自己重新设计。

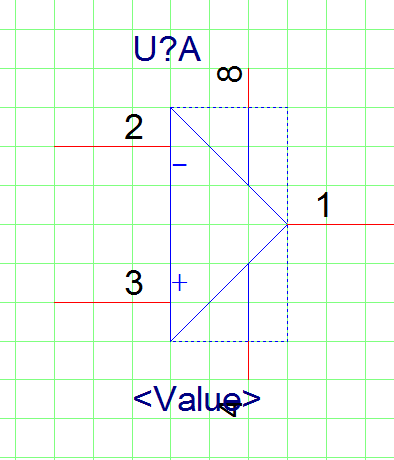

如下图我们画出其中一部分：

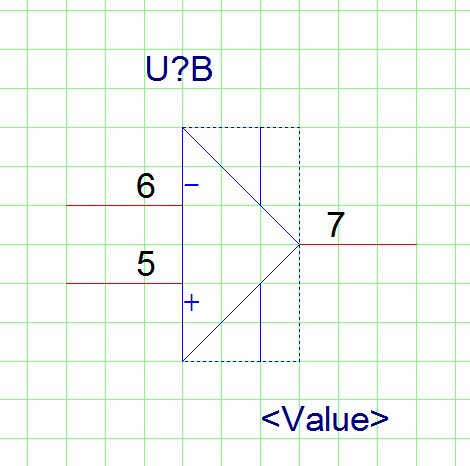

Ctrl + N，画出下一部分：

由于是Heterogeneous类型，所以上下部分共同的部分，可以不用画出来了。

预告：

这篇博文到此也就结束了，Heterogeneous类型的分裂元件，在画法上不仅不同，而且在用法上，相对于Homogeneous，也略微复杂一点，下篇博文见。
