HDLBits 系列（11）All about Adder
目录
半加器
Create a half adder. A half adder adds two bits (with no carry-in) and produces a sum and carry-out.
module top_module(
input a, b,
output cout, sum );
assign sum = a^b;
assign cout = a&b;
endmodule
全加器
module top_module(
input a, b, cin,
output cout, sum );
assign sum = a^b^cin;
assign cout = a&b + (a&cin)^(b&cin);
endmodule
Binary Ripple-Carry Adder
module top_module(
input [2:0] a, b,
input cin,
output [2:0] cout,
output [2:0] sum );
assign cout[0] = a[0]&b[0] + (a[0]&cin)^(b[0]&cin);
assign sum[0] = a[0]^b[0]^cin;
genvar i;
generate
for(i = 1; i <= 2; i = i + 1) begin: adder_
assign cout[i] = a[i]&b[i] + (a[i]&cout[i-1])^(b[i]&cout[i-1]);
assign sum[i] = a[i]^b[i]^cout[i-1];
end
endgenerate
endmodule
由于原题没有给出全加器的模块名，所以我只能这样例化，在知道模块名的情况下，可以直接替换上述写法。
多位加法器

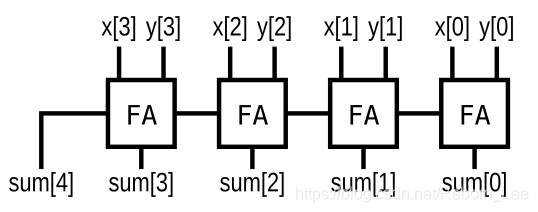

看下面的这个电路图，实现电路图功能：
既然要实现这个功能，那么这个电路图实现的功能是什么呢？
例化四个半加器？每个半加器得到一个sum？
那你真是想错了，这个电路图简直就是扯个淡，如果仅仅是每个半加器得到一个输出sum，那么最后一个sum[4]是什么鬼？
所以，我们只能认为我们需要实现的功能是两个4bit数据相加，如此便简单了：
module top_module (
input [3:0] x,
input [3:0] y,
output [4:0] sum);
assign sum = x + y;
endmodule
如果非要问sum[4]是什么？
我们当然可以说是前一位的进位输出，最终我们还可以如下实现上述电路图功能：
module top_module (
input [3:0] x,
input [3:0] y,
output [4:0] sum);
wire [3:0] cout;
assign cout[0] = x[0]&y[0];
assign sum[0] = x[0] ^ y[0];
genvar i;
generate
for(i = 1; i <= 3; i = i + 1)begin: adder_4
assign sum[i] = x[i] ^ y[i] ^ cout[i-1];
assign cout[i] = x[i]&y[i] + (x[i] & cout[i-1])^(y[i] & cout[i-1]);
end
endgenerate
assign sum[4] = cout[3];
endmodule
上面的这个第0位的运算，用了一个半加器，1到3位用于3个全加器，最后sum[4]为第3位全加器的进位输出。
有符号加法溢出
Module Declaration
module top_module (
input [7:0] a,
input [7:0] b,
output [7:0] s,
output overflow
);
如何解决这个问题呢？
输入a和b是二进制补码，如果a和b是正数，则最高位，即符号位是正的，如果二者相加为负，则为溢出：
overflow = a[7] & b[7] & ~s[7];
如果a和b是负数，则最高位为负，如果二者相加为正，则表示溢出。
overflow = ~a[7] & ~b[7] & s[7];
这样的话，就可以这样做这个题目了：
module top_module (
input [7:0] a,
input [7:0] b,
output [7:0] s,
output overflow
); //
assign s = a + b;
assign overflow = ( a[7] & b[7] & ~s[7] ) | (~a[7] & ~b[7] & s[7]);
// assign s = ...
// assign overflow = ...
endmodule
Adder100
module top_module(
input [99:0] a, b,
input cin,
output cout,
output [99:0] sum );
assign {cout, sum} = a + b + cin;
endmodule
这题没什么好说的。
Bcdadd4
bcd_fadd已经给了，所以只需要例化四次4次就好了，采用等波纹进位加法器的方式来解决这个问题。
module top_module(
input [15:0] a, b,
input cin,
output cout,
output [15:0] sum );
wire [3:0] cout_mid;
bcd_fadd inst0(
.a(a[3:0]),
.b(b[3:0]),
.cin(cin),
.sum(sum[3:0]),
.cout(cout_mid[0])
);
genvar i;
generate
for(i = 1; i <= 3; i = i + 1) begin : bcd_fadder
bcd_fadd inst(
.a({a[4*i+3], a[4*i+2], a[4*i+1], a[4*i+0]}),
.b({b[4*i+3], b[4*i+2], b[4*i+1], b[4*i+0]}),
.cin(cout_mid[i-1]),
.sum({sum[4*i+3], sum[4*i+2], sum[4*i+1], sum[4*i+0]}),
.cout(cout_mid[i])
);
end
endgenerate
assign cout = cout_mid[3];
endmodule
4bit BCD码加法器，也只不过是4bit二进制加法器。
可如下实现：
module bcd_fadder4(
input [3:0] a,
input [3:0] b,
input cin,
output cout,
output [3:0] sum
);
assign {cout, sum} = a + b + cin;
endmodule
