HDLBits 系列（12）All about Karnaugh Map

目录

题目1

原题复现

我的设计

题目2

原题复现

我的设计

题目1

这篇博文主要就是练习一下卡诺图的东西，然后选取几个经典的案例吧，如下：

原题复现

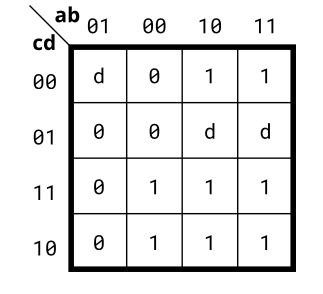

Implement the circuit described by the Karnaugh map below.

d的意思就是不关系，也即do not care的意思。

把有利于化简的d看做1，否则为0比较能够化简出最简的表达式：

f = a | ~bc;

我的设计

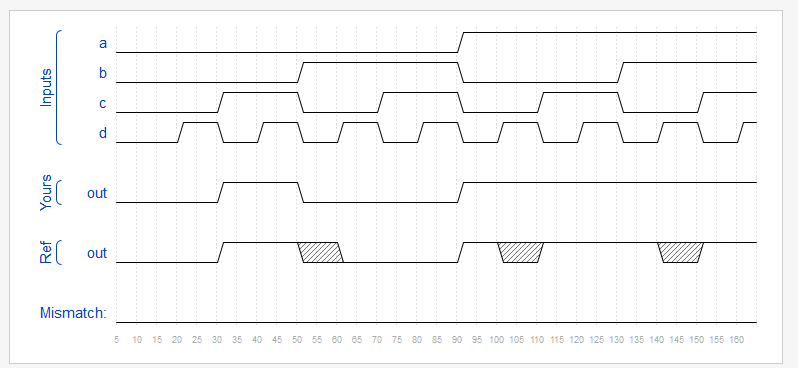

那么直接给出设计：














      module top_module(












 input a,












 input b,












 input c,












 input d,












 output out );












 assign out = a | ~b&c;


























      endmodule





题目2

原题复现

这个题目很简单，下面再给出一个稍微有点变了样子的卡诺图相关题目：

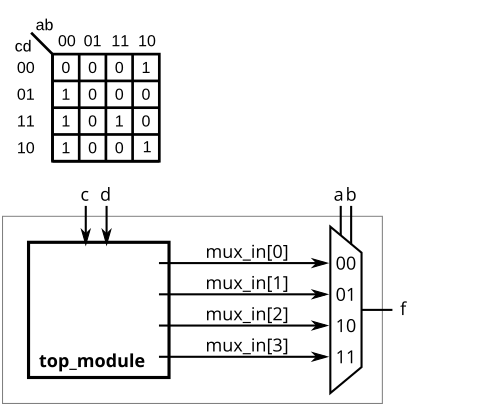

For the following Karnaugh map, give the circuit implementation using one 4-to-1 multiplexer and as many 2-to-1 multiplexers as required, but using as few as possible. You are not allowed to use any other logic gate and you must use a and b as the multiplexer selector inputs, as shown on the 4-to-1 multiplexer below.You are implementing just the portion labelled top_module, such that the entire circuit (including the 4-to-1 mux) implements the K-map.

简言之就是让设计上图中的top_module的电路，下面给出我的设计：

我的设计














      module top_module (












 input c,












 input d,












 output [3:0] mux_in













      );












	assign mux_in[0] = ({c,d} == 2'b00) ? 0 : 1;












	assign mux_in[1] = 0;












	assign mux_in[3] = ({c,d} == 2'b11) ? 1 : 0;












	assign mux_in[2] = ({c,d} == 2'b00 | {c,d} == 2'b10) ? 1 : 0;







































      endmodule
