HDLBits 系列（13） All about DFF

目录

DFF

Dff8

Dff8r

确定复位值的DFF

Dff8ar

Dff16e

终于到了时序逻辑的部分，但是有些设计是最最基础的，多说一句话都多，所以只是列出来，到了适当的时候，会给出说明。

DFF

D触发器是一种存储位的电路，并在时钟信号的（通常）上升沿定期进行更新。

Verilog描述：

      module top_module (
       input clk, // Clocks are used in sequential circuits
       input d,
       output reg q );//
       always@(posedge clk)begin
       q <= d;
      end
       // Use a clocked always block
       //   copy d to q at every positive edge of clk
       //   Clocked always blocks should use non-blocking assignments
      endmodule



Dff8

Create 8 D flip-flops. All DFFs should be triggered by the positive edge of clk.

      module top_module (
      input clk,
      input [7:0] d,
      output [7:0] q
      );
      always@(posedge clk) begin
      q <= d;
      end
      endmodule



多Bit的DFF可以称之为寄存器。

Dff8r

Create 8 D flip-flops with active high synchronous reset. All DFFs should be triggered by the positive edge of clk.

      module top_module (
      input clk,
      input reset, // Synchronous reset
      input [7:0] d,
      output [7:0] q
      );
       always@(posedge clk) begin
      if(reset) q <= 0;
      else q <= d;
      end
      endmodule



确定复位值的DFF

Create 8 D flip-flops with active high synchronous reset. The flip-flops must be reset to 0x34 rather than zero. All DFFs should be triggered by the negative edge of clk.

      module top_module (
       input clk,
       input reset,
      input [7:0] d,
      output [7:0] q
      );
       always@(negedge clk) begin
      if(reset) q <= 8'h34;
       else q <= d;
       end
      endmodule



Dff8ar

Create 8 D flip-flops with active high asynchronous reset. All DFFs should be triggered by the positive edge of clk.

      module top_module (
      input clk,
      input areset,   // active high asynchronous reset
      input [7:0] d,
      output [7:0] q
      );
       always@(posedge clk or posedge areset) begin
      if(areset) q <= 0;
      else q <= d;
      end
      endmodule



Dff16e

Create 16 D flip-flops. It's sometimes useful to only modify parts of a group of flip-flops. The byte-enable inputs control whether each byte of the 16 registers should be written to on that cycle. byteena[1] controls the upper byte d[15:8], while byteena[0] controls the lower byte d[7:0].resetn is a synchronous, active-low reset.All DFFs should be triggered by the positive edge of clk.

创建16个D触发器。 有时只修改一组触发器的一部分。 字节使能输入控制是否应在该周期内写入16个寄存器的每个字节。 byteena [1]控制高字节d [15：8]，而byteena [0]控制低字节d [7：0]。

resetn是同步，低电平有效复位。

所有DFF应由clk的上升沿触发。

这一题就有点意思了，用使能控制信号控制时钟上升沿到来时候，改变输出的哪一个字节。

根据题目描述，我们需要考虑全部情况才是，仅仅0为有效，更新低字节；仅仅1位有效，更新高字节；二者都有效，全部更新；否则，保持不变；

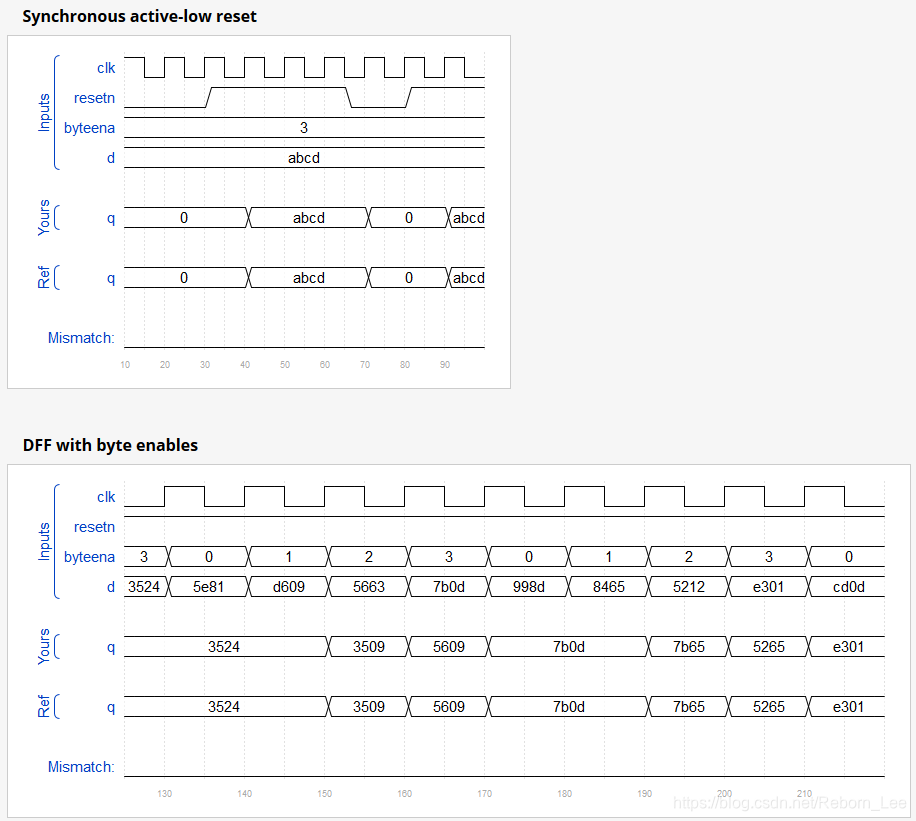

下面是我的设计：

      module top_module (
      input clk,
      input resetn,
      input [1:0] byteena,
      input [15:0] d,
      output [15:0] q
      );
       always@(posedge clk) begin
      if(~resetn) q <= 0;
      else if(byteena[0]&~byteena[1]) q[7:0] <= d[7:0];
      else if(~byteena[0]&byteena[1]) q[15:8] <= d[15:8];
      else if(byteena[0]&byteena[1]) q <= d;
      else ;
      end
      endmodule
