计算机控制技术自主实验说明
【摘要】 为了进一步降低实验门槛,采用图形化编程和机器人,可以完成模拟量采集,电机调速和自动控制等单项和综合实验。
https://github.com/NenadZG/mBot-simulation
需要如下软件:
机器人仿真平台:V-REP 图形化编程环境:mBlock 虚拟串口仿真器:VSPE
各软件详细版本号如下:
CoppeliaSim...
为了进一步降低实验门槛,采用图形化编程和机器人,可以完成模拟量采集,电机调速和自动控制等单项和综合实验。
需要如下软件:
- 机器人仿真平台:V-REP
- 图形化编程环境:mBlock
- 虚拟串口仿真器:VSPE
各软件详细版本号如下:
- CoppeliaSim Edu 4.0.0 (V-REP)
- mBlock_win_V3.4.12 请不要安装5+版本无法运行
- SetupVSPE_64.msi Product: Virtual Serial Ports Emulator Version: 0.942.5.238 Release date: Apr 21, 2020
配置注意事项:
文首网址有详细的安装和使用说明,这里只说明一些容易出错的点。
端口使用虚拟串口一定要配置正确!
comPort = "\\\\.\\COM9"

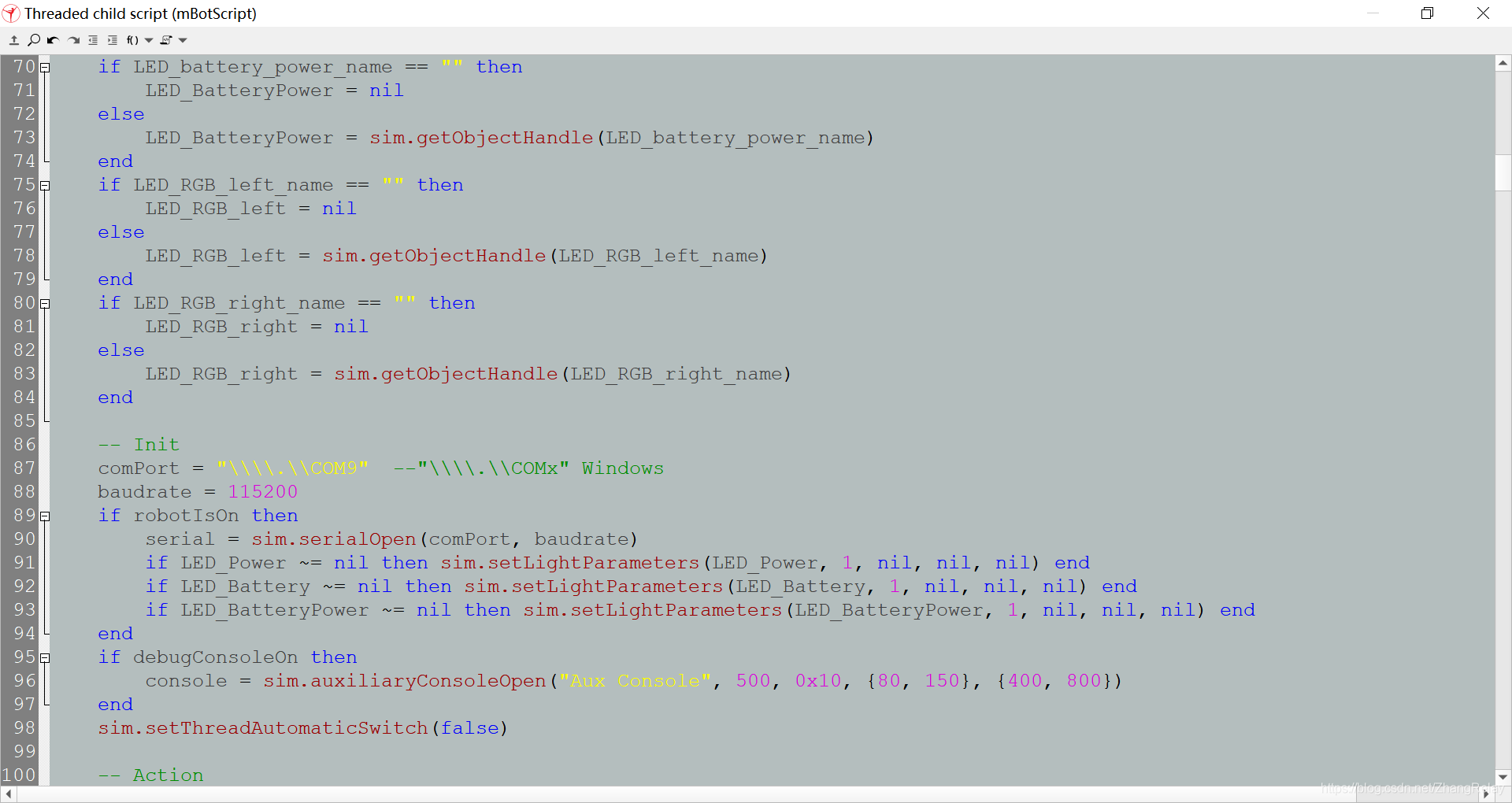

在机器人mBotScript,做对应修改。
删去不必要的代码。

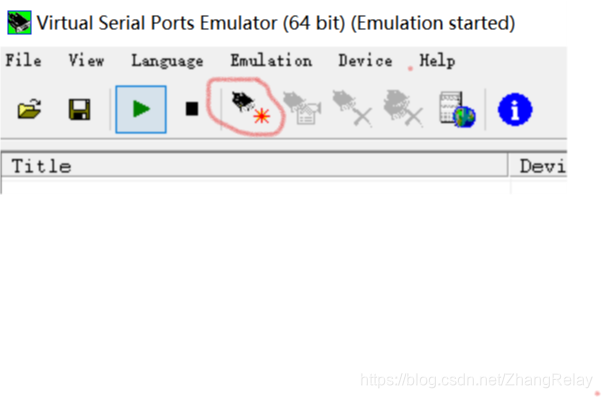

然后,配置虚拟端口:

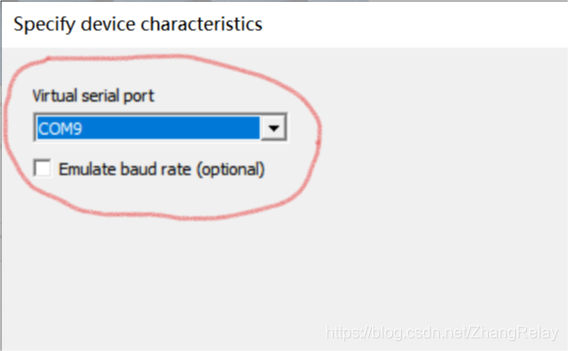

新建串口,选择COM9,和V-REP配置一致即可:
最后打开mblock,在 连接 -- 串口 -- 选择com9。
环境编程门槛为图形化,控制算法也可以使用图形化方式解决:

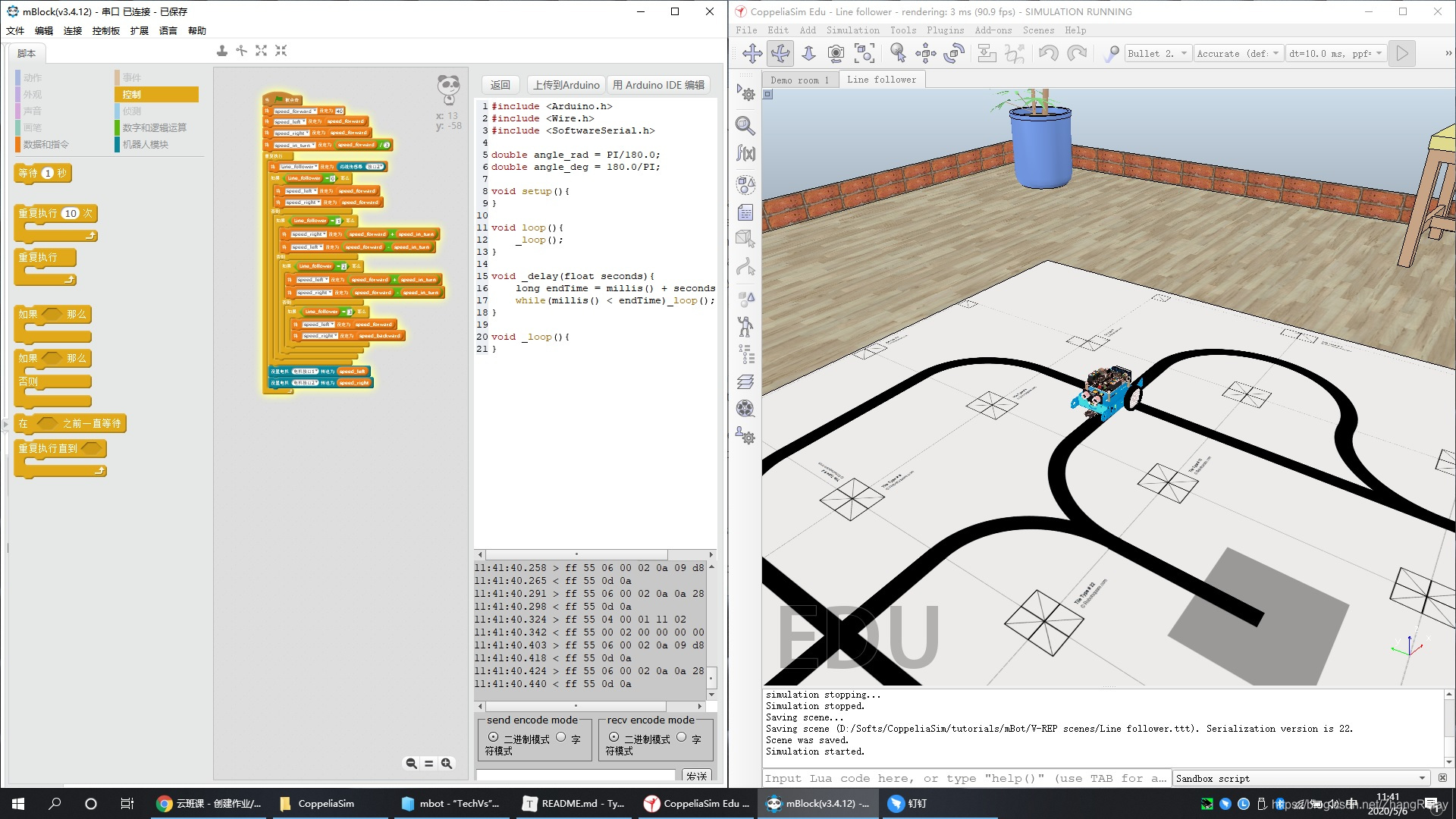

- 寻线

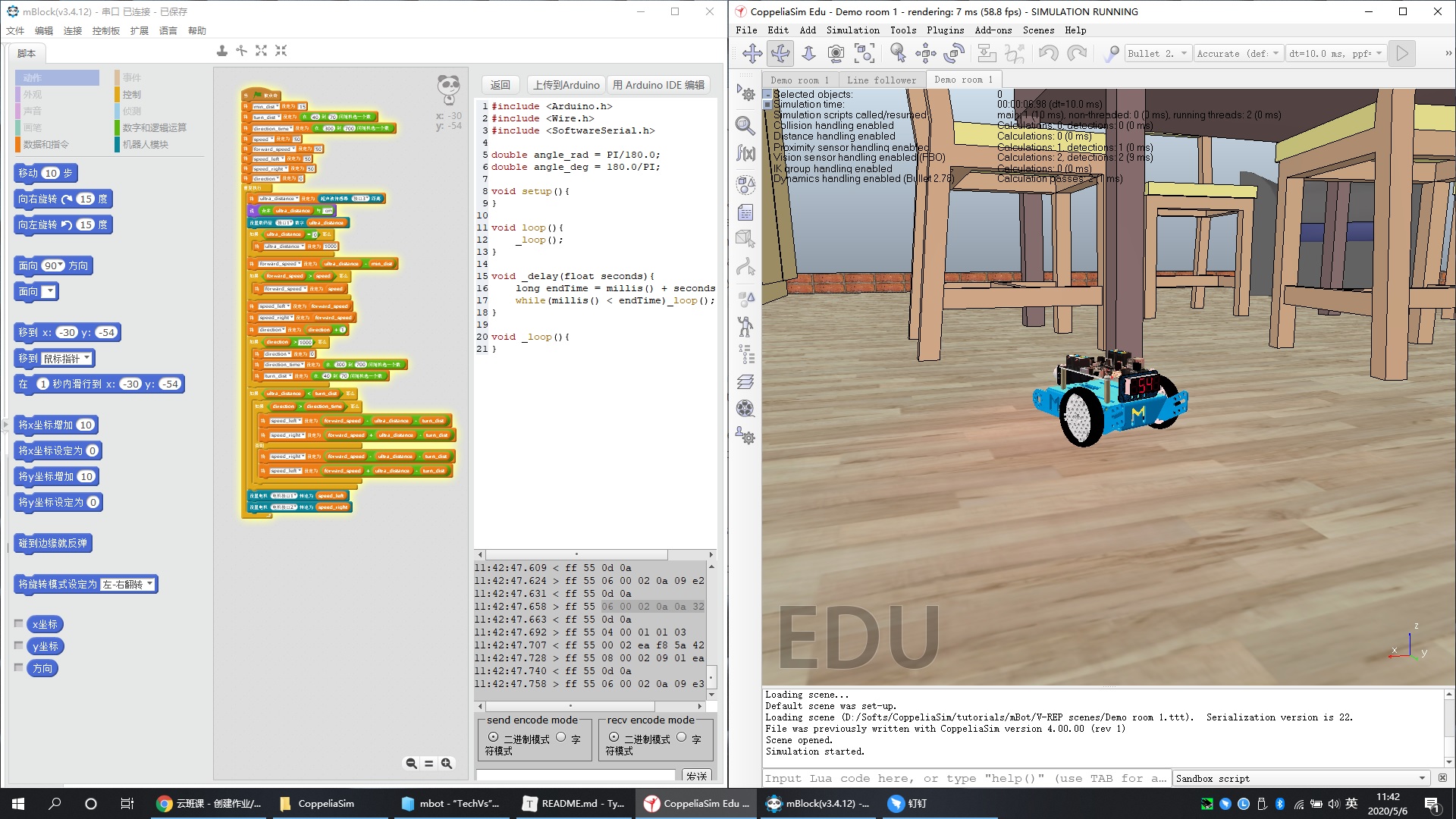

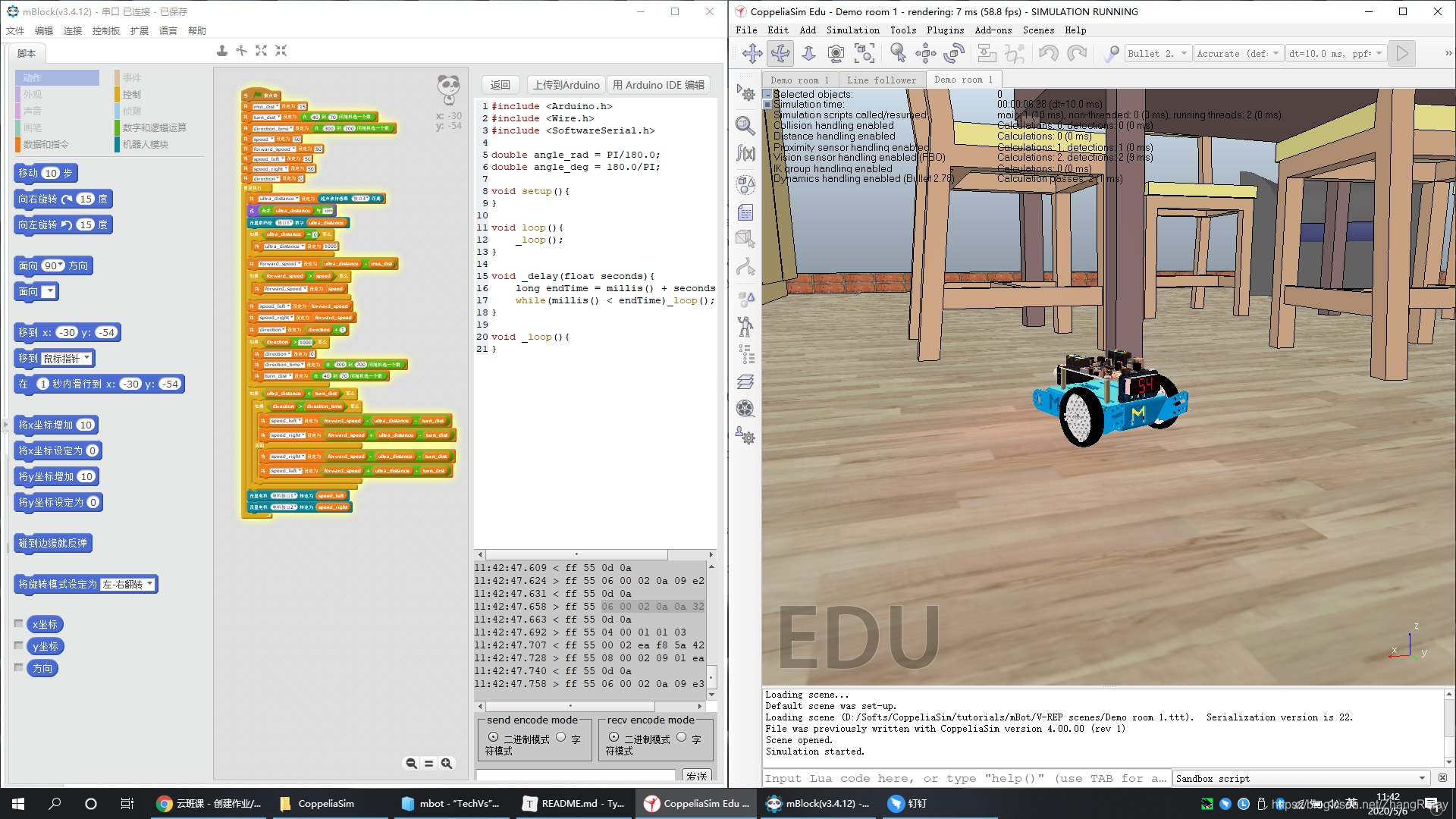

- 避障
调试一下,改变寻线速度或者避障程序,能够理解并分析三个软件模块所起的作用和机器人各组件的功能。
文章来源: zhangrelay.blog.csdn.net,作者:zhangrelay,版权归原作者所有,如需转载,请联系作者。
原文链接:zhangrelay.blog.csdn.net/article/details/105953641
