MATLAB中如何用对数方式显示图形坐标？

前言

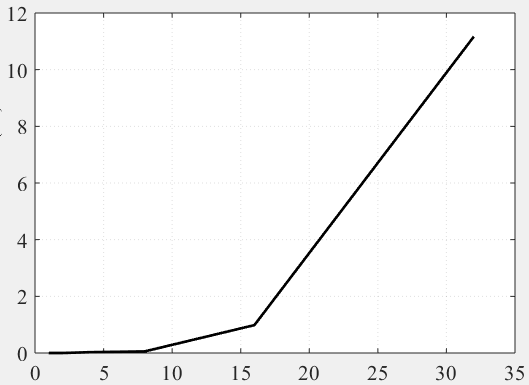

当我使用MATLAB画了一幅曲线图之后，例如：
由于x轴10以下的单位内，y值比较小，而之后比较大，因此，我想更清晰地看y值得变化趋势，因此我想用对数标准的方式来显示y。

方法1

在画图程序的后面加上如下一句语句即可：

set(gca,'YScale','log')






1


想都不用想，如果想用对数表示x，则需要添加语句：

set(gca,'XScale','log')






1


当然这只是其中的一种做法而已。

方法2

上面的方法是从代码上入手，下面我们可以在图形本身入手，操作很简单：

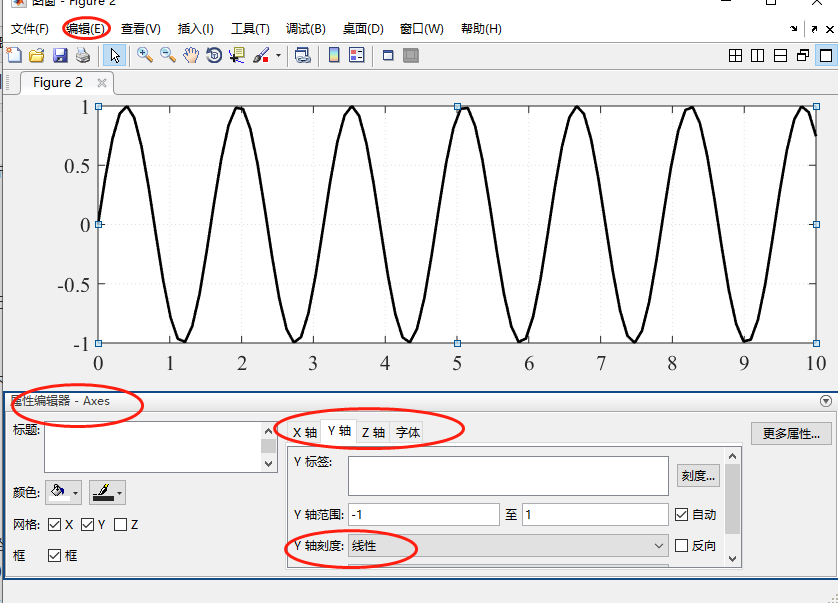

直接在图形上点击编辑，坐标区属性，之后设置坐标的显示属性，也很方便。
好了，简单记录即可。
为了理解那行代码，我们进一步了解一下相关内容，在matlab的命令框内输入:

doc gca






1


可得：

gca

用法

ax = gca返回当前图形的当前坐标轴或图表，通常是用鼠标创建或单击的最后一个坐标轴或图形。 图形功能（例如标题）以当前轴或图表为目标。 使用ax访问和修改轴或统计图的属性。 如果轴或图表不存在，则gca将创建笛卡尔轴。

举例

Specify Properties for Current Axes

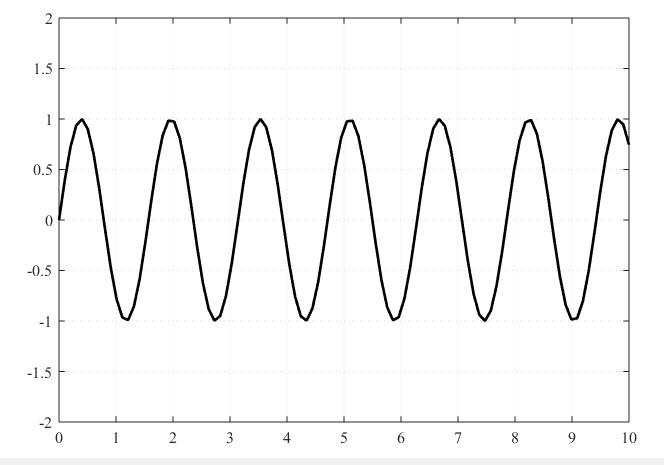

Plot a sine wave.

x = linspace(0,10);
y = sin(4*x);
plot(x,y)






1

2

3

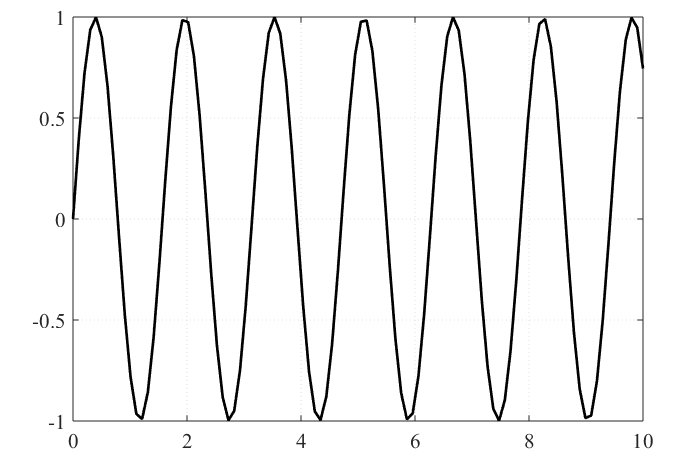

Set the font size, tick direction, tick length, and y-axis limits for the current axes. Use gca to refer to the current axes.
Note: Starting in R2014b, you can use dot notation to set properties. If you are using an earlier release, use the docid:matlab_ref.f67-432995 function instead, such as

set(ax,'FontSize',12).
ax = gca; % current axes
ax.FontSize = 12;
ax.TickDir = 'out';
ax.TickLength = [0.02 0.02];
ax.YLim = [-2 2];






1

2

3

4

5

6


继续输入：

doc set






1


set

也很简单，就是设置图形的属性而已，具体用法去matlab里面看。
我们仅仅举一个例子：
Change Color of Specific Line

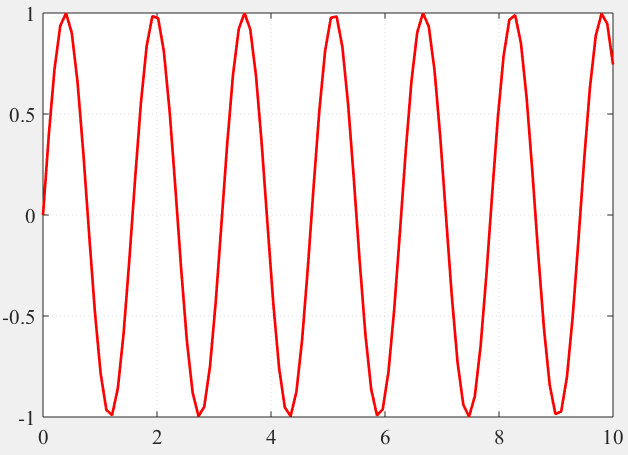

Plot a line and return the chart line object as p. Set the Color property of the line to ‘red’.

x = linspace(0,10);
y = sin(4*x);
p = plot(x,y)

set(p,'Color','red')






1

2

3

4

5


可见，功能之多。

XScale

继续在命令框中输入：

doc XScale






1


注意大小写。

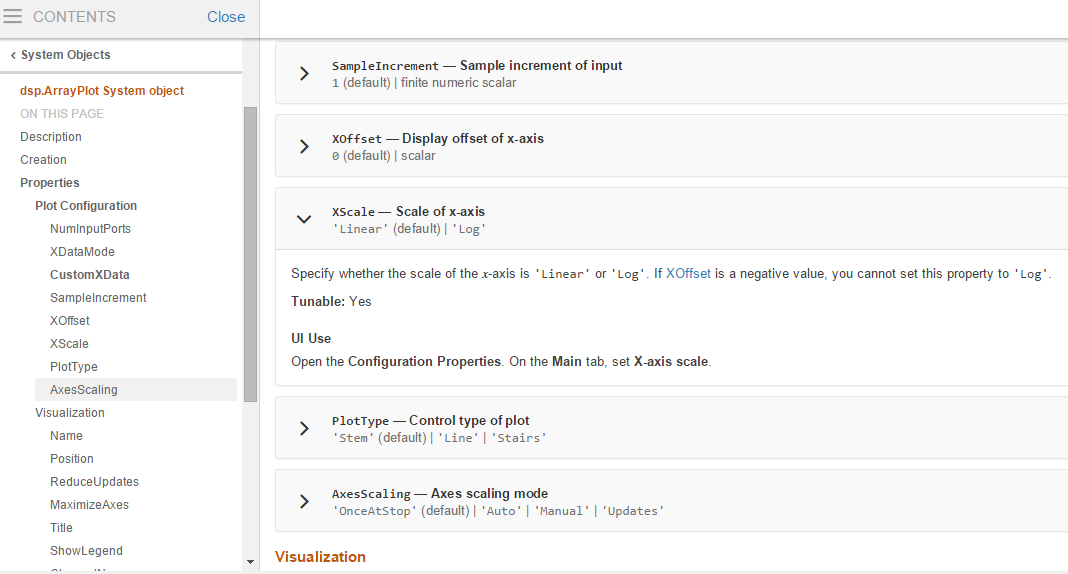

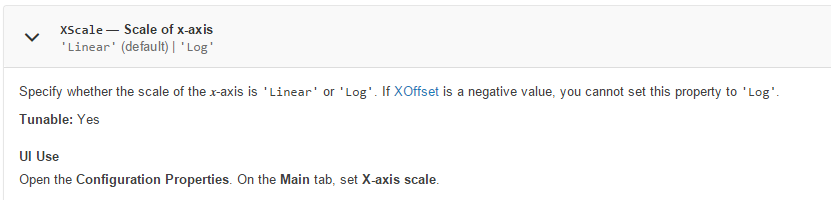

跳出的页面十分重要：
这个页面内的东西，在你使用matlab时候还是很重要大的，大大方便了你的操作。
就这样吧。你好，三月。
