背景

关于边沿检测，写过的博文也很多，不下于4篇了，当然都是学习过程中边学边记的，过了那么久设计的沉淀，又过了一个疫情的荒诞时光，安静下来，还谈一下这个问题，并给出一种新的写法（其实都是一个原理）。也许你觉得不值一提，但总会有点意义。

新检测方法

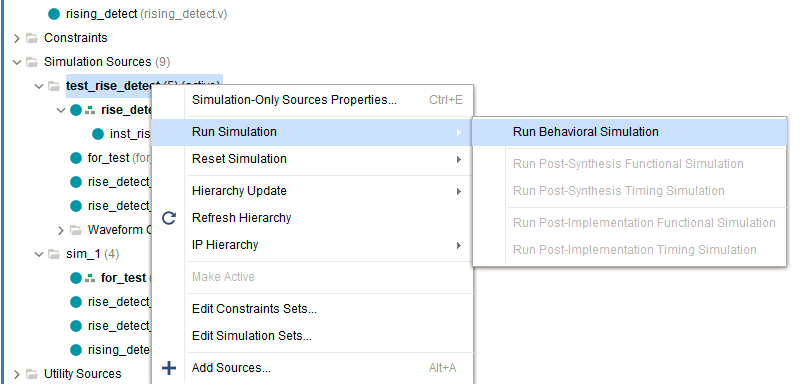

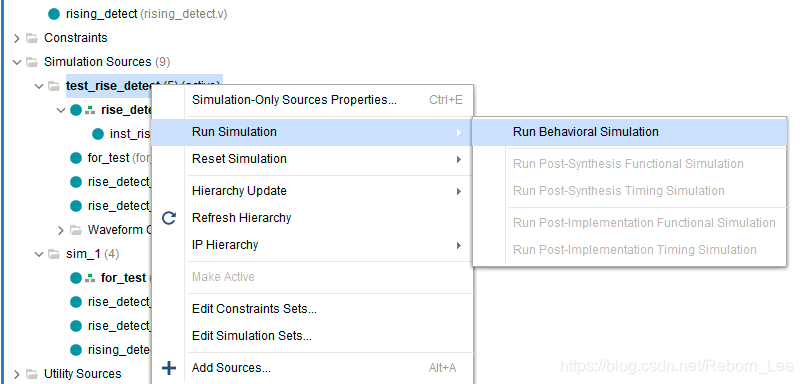

这种写法在Vivado中进行行为仿真时，tb文件中，即使在上升沿给0变1数据，也能检测到边沿。如下：

initial begin //sys_rst = 1; vio_txen = 0; #7 //sys_rst = 0; @(posedge sys_clk) vio_txen = 1; # 64 vio_txen = 0; // #26 // @(posedge sys_clk) vio_txen = 1; // # 20 vio_txen = 0; end // initial






1

2

3

4

5

6

7

8

9

10

11

12

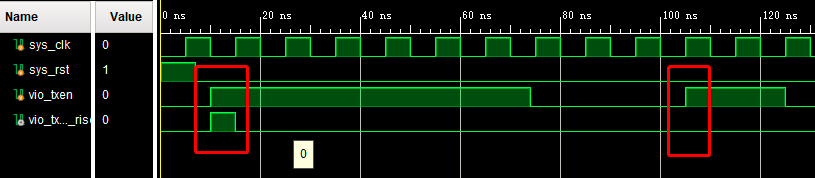

真正实现了边沿的检测。
对于tb文件中不在0到1时给输入数据，更不在话下：

  initial begin //sys_rst = 1; vio_txen = 0; #7 //sys_rst = 0; @(negedge sys_clk) vio_txen = 1; # 64 vio_txen = 0; #26 @(posedge sys_clk) vio_txen = 1; # 20 vio_txen = 0; end // initial






1

2

3

4

5

6

7

8

9

10

11

12

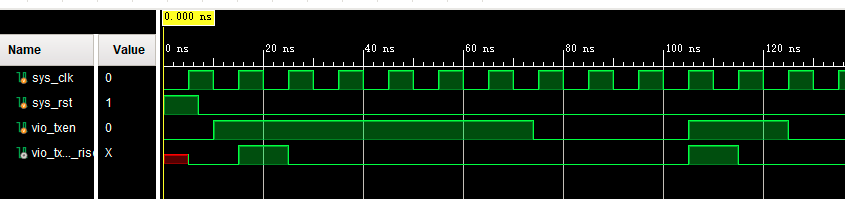

总之，检测能力一流！

旧检测方法

我们最常用的边沿检测方式，以上升沿检测为例，大概就是对输入数据寄存一拍，然后用寄存后的数据取反，逻辑与上输入数据：

//____________________code start___________________

module rise_detect_traditionnal( input sys_clk, input sys_rst, input vio_txen, output vio_txen_rise

); reg vio_txen_r		; //------------------Code Start Here-----------------// always @ (posedge sys_clk or posedge sys_rst)
		begin if(sys_rst) vio_txen_r <= 1'b0 ; else vio_txen_r <= vio_txen ;
		end assign vio_txen_rise = ~ vio_txen_r & vio_txen;

endmodule






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28


这种方法诚然没有问题，但存在让人迷惑的地方，在vivado仿真时候，如果输入数据是在时钟上升沿从0到1的一个数据，那么就看不到检测的上升沿：
测试文件同上！

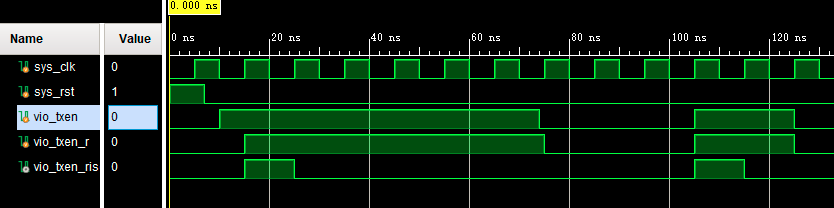

仿真图如下：
可见，后一个上升沿没有检测到。
当然这种问题的解释也在上一篇博客的最后讲到了。

改进旧检测方法

当然对于上一种旧检测方案的改进是，首先将待检测数据同步到时钟域内，之后再寄存一拍，最后用同步数据和寄存数据取上升沿检测逻辑。也就是打两拍，保证没有问题。这也是最最标准且常见的。
如下：

module rise_detect_improved(
	input sys_clk, input sys_rst, input vio_txen, output vio_txen_rise );

	reg vio_txen_r1;
	reg vio_txen_r2;

	always @(posedge sys_clk) begin if (sys_rst) begin vio_txen_r1 <= 0; vio_txen_r2 <= 0; end else begin vio_txen_r1 <= vio_txen; vio_txen_r2 <= vio_txen_r1; end
	end //always

	assign vio_txen_rise = (~vio_txen_r2)& vio_txen_r1;
endmodule






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

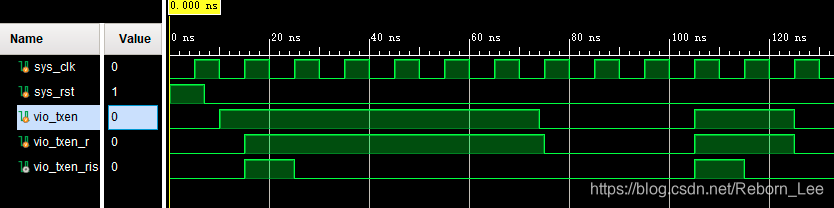

仿真图如下：
可见，没有任何问题，这种也是我最喜欢用的方式。

设计介绍

背景已经把所有的基本上都讲了，这里主要提的还是今天博客的主题，就是一种新写法。可能在你眼里不是新写法，但请考虑下萌新哈。

设计代码

module rising_detect( input sys_clk, input sys_rst, input vio_txen, output reg vio_txen_rise

); wire vio_txen			;
	reg vio_txen_r		; //------------------Code Start Here-----------------// always @ (posedge sys_clk or posedge sys_rst)
		begin if(sys_rst) vio_txen_r <= 1'b0 ; else vio_txen_r <= vio_txen ;
		end always @ (posedge sys_clk or posedge sys_rst)
		begin if(sys_rst) vio_txen_rise <= 1'b0 ; else if((~vio_txen_r) & vio_txen) vio_txen_rise <= 1'b1 ; else vio_txen_rise <= 1'b0 ;
		end

endmodule






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37


仿真情况

module rise_detect_tb();
	//______________ wire and reg definition ___________________________________ reg sys_clk; reg sys_rst; reg vio_txen; wire vio_txen_rise; //____________________ simulation code start _______________________________ //____________________generate system clock ________________________________ initial begin sys_clk  = 0; forever begin # 5 sys_clk = ~sys_clk; end // forever  end // initial //______________________ generate input data ________________________________ initial begin sys_rst = 1; vio_txen = 0; #7 sys_rst = 0; @(negedge sys_clk) vio_txen = 1; # 64 vio_txen = 0; #26 @(posedge sys_clk) vio_txen = 1; # 20 vio_txen = 0; end // initial //_____________________ instantiation the design under test ___________________ rising_detect inst_rising_detect
		( .sys_clk (sys_clk), .sys_rst (sys_rst), .vio_txen (vio_txen), .vio_txen_rise (vio_txen_rise)
		); endmodule






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

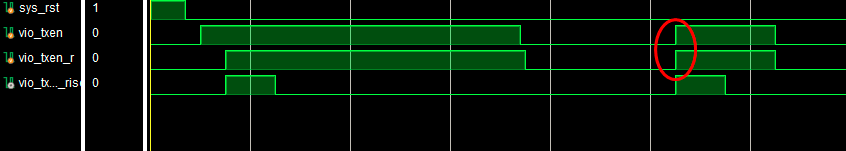

仿真图

最后想提出的问题

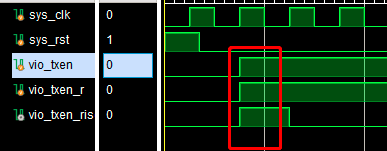

各位有没有注意到这个仿真图：
延迟一拍的数据和原数据一致，但是为什么还可以产生正常的上升沿检测结果？
放大看看：

评论区留言，提出你的见解呗？
