本教程介绍了两个电路元件，我们用它们来代表电能。

正文

电气工程师通过设计电路来完成有用的任务，其中电压和电流由各种不同的组件控制，修改和利用。这些电压和电流代表能量：电路是一个充满能量的系统，其中电压充当势能，电流类似于动能。除非有东西也产生电能，否则我们集成到电路中的组件无法控制和利用电能，这就是电路具有电压源和电流源的原因。我们称这些元素为源是因为它们为电路提供适当功能所需的电能。

电压源特性

电压源在其两个端子之间产生电势差。当这两个端子连接到形成连续导电路径的互连组件网络时，电流将流过。

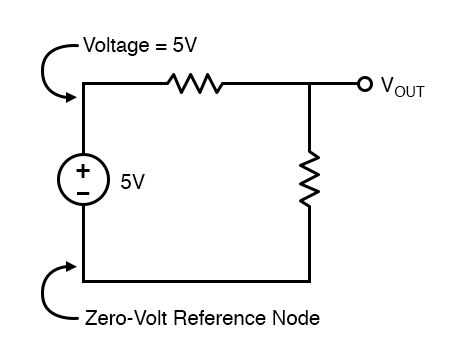

简单的电路通常由连接到几个组件的一个电压源组成。在这些情况下，电源的负极端子将被解释为零伏参考节点，因此，连接到电源正极端子的节点将具有等于电源值的电压。

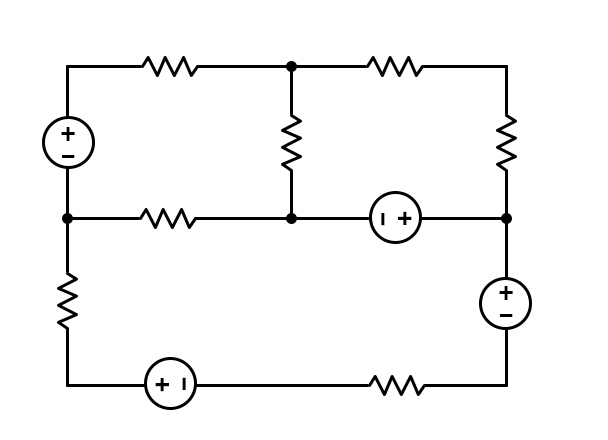

但是，请务必记住，电压源可能会占据电网中的各个位置，因此，负极端子不一定总是处于0V。例如：

因此，电源的值并不总是指示正极端子上的电压。 相反，电源的值表示电源的负极端子和电源的正极端子之间的电压差。

单位

电压源的值是该源的两个端子之间产生的电势差，因此，该值以伏特表示。 1伏特等于每个库仑1焦耳。 因此，电压表示每库仑电荷的势能量。 实际上，如果将5 V电源和10 V电源连接到两个相同的电路，则10 V电源将以两倍的能量推动电荷，因此将产生两倍的电流。

理想电压源

当原理图中出现电压源符号时，它表示理想的电压源。 “理想”是指电源产生的电压永不波动，不受电路汲取的电流量的影响。 现实生活中的电压源从来都不是理想的。

通常情况下，理论与现实之间的差异不会对电路工作产生重大影响，因此可以忽略不计。 但是，有时候，我们需要引入其他电路元件来解决实际电压源的非理想特性。

电流源特性

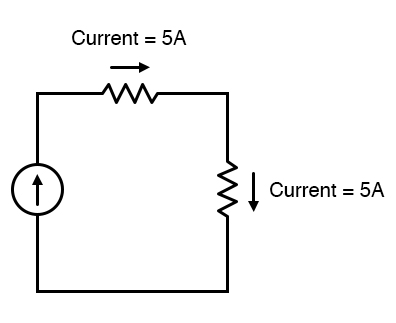

电流源在电路的一部分中建立指定量的电流。 电流源的值是由该源产生的电流的大小，并且该符号包括箭头以指示电流的方向。

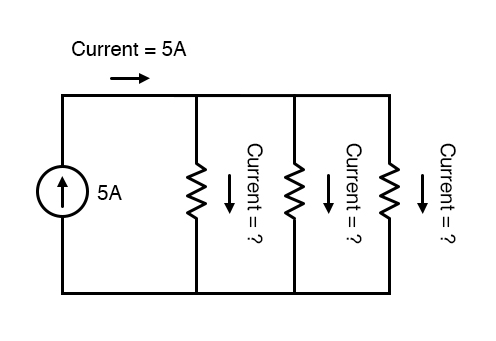

当您在电路图中看到一个电流源时，您会知道连接到该电流源的导电路径的电流将等于该电流源的值。 如果该路径分为多个分支，如下图所示，则需要执行电路分析，以确定传递到每个分支的电源电流的比例。

单位

电流源的值以安培为单位。该单位告诉我们电荷流过电路中给定点的速率。如果我们测量的电流为1安培，则知道每秒有一个库仑电荷流过被测分支中的任何点。

理想电流源

理想电流源始终会产生其确切的额定电流，并且不受与其连接的电路特性的影响。现实生活中的电流源，就像现实生活中的电压源一样，也是不理想的，必须由理想的源与至少一个附加组件一起代表。

电压和电流源示例

在分析和设计基本电路时，我们看到电压源的频率要比电流源高得多，这是因为电子系统通常由电池或稳压直流电源供电，而这两种功能都可以作为电压源。

通常，我们通常不会将电流源视为电路电能的主要供应商。它们通常是捕获诸如光敏二极管和晶体管之类的电路组件行为的手段。光伏电池是一个例外，它被建模为电流源（与其他一些组件一起使用），并且可以用作太阳能电路的主要能源。

结论

电压和电流源的简短讨论为您提供了将电能引入电路的这两种基本方法的一些基本信息。在未来的教程中，我们将研究独立电源和独立电源之间的区别，以及交流（AC）电压源和直流（DC）电压源之间的关系。
