单片机补充案例--数字IO口呼吸灯

说明：不使用PWM口，而是使用数字口和时延函数模拟，从而实现普通IO口对LED灯的亮度控制。

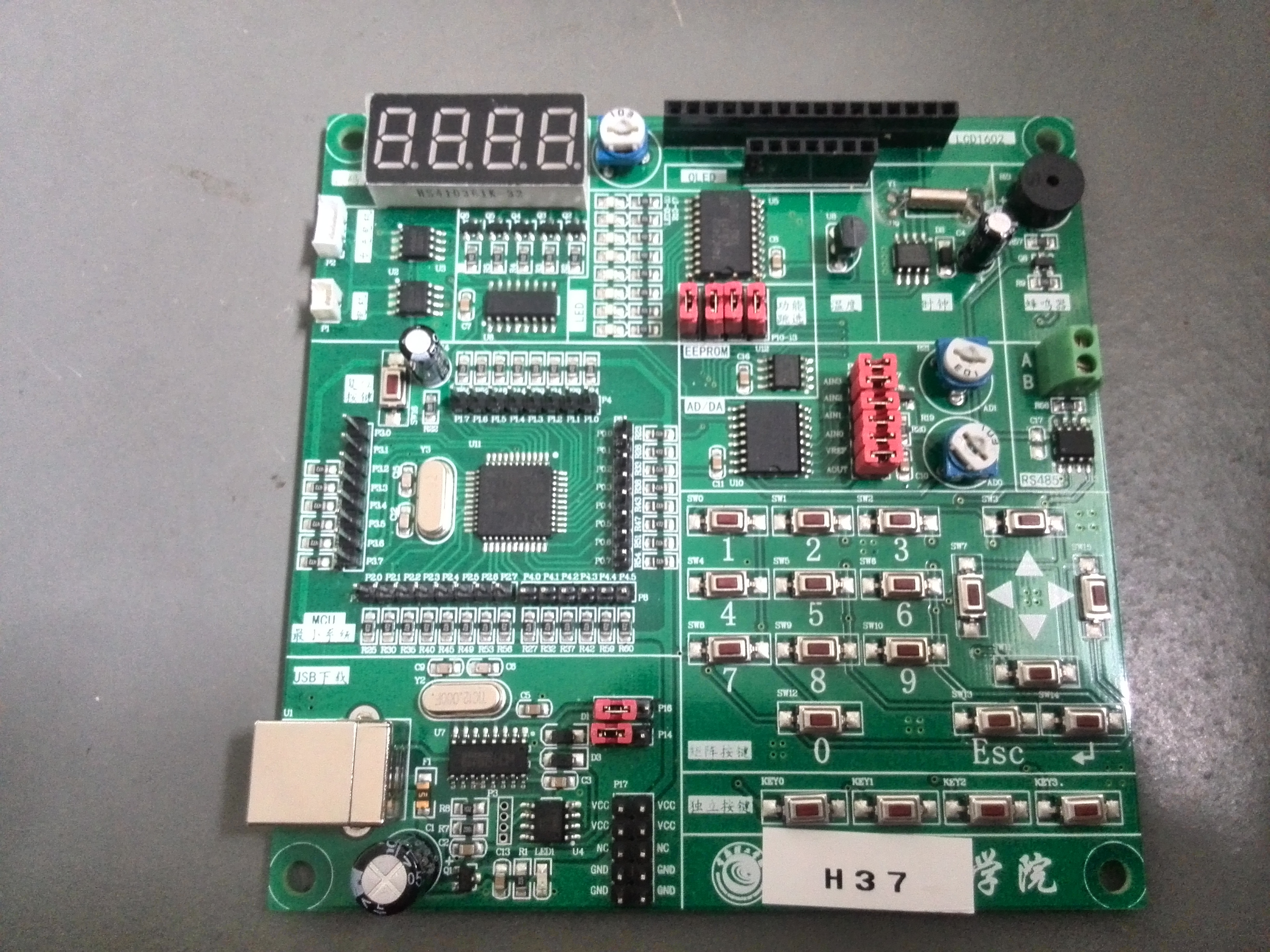

设备：

这个案例用于解释常见的一种设计思想：软解码和硬解码。

软解码：需要使用CPU实现；

硬解码：需要定时器等硬件支持。

程序：

循环演示














      #include <8052.h>


























      #define LSA P1_5













      #define LSB P1_6













      #define LSC P1_7













      #define Led P0


























      int main(void)













      {












	 unsigned int a;













      	 LSA = 0;













      	 LSB = 0;













      	 LSC = 0;












 while(1)













       {













       Led = 0x00;












		//a = 50000;












		//a = 9;












		//a = 1; //1000













      		a=100;












		while(a--);













      	 	Led = 0xff;












		//a = 50000;












		//a = 1;












		//a = 9;













      		a=900;












		while(a--);













       }













      }





外部控制














      #include<8052.h>


























      #define LSA P1_5













      #define LSB P1_6













      #define LSC P1_7













      #define Led P0


























      char brightness=0,a=0;


























      void EXint_Init(void);













      void Delayms(unsigned int);













      void EXINT0() __interrupt 0;


























      void main()













      {













      	EXint_Init();













      	LSA=0;













      	LSB=0;













      	LSC=0;












	while(1)













      	{













       Led = 0x00;













      		a=brightness;












		while(a--);













      	 	Led = 0xff;













      		a=255;












		while(a--);













      	}













      }


























      void EXint_Init()













      {













      	IT0=1;













      	IT1=0;













      // IPH=0x40;













      	PX1=1;













      	EA=1;













      	EX0=1;













      	EX1=1;













      }







































      void Delayms(unsigned int xms)













      {












	unsigned int i,j;












	for(i = xms;i > 0;i--)













      	{












		for (j = 110;j > 0;j--);













      	}













      }


























      void EXINT0() __interrupt 0













      {













      	brightness++;













      }
