单片机补充案例--速度反馈控制LED灯柱状图

说明：速度快LED显示灯多，速度慢LED显示灯少，显示次序从下向上。

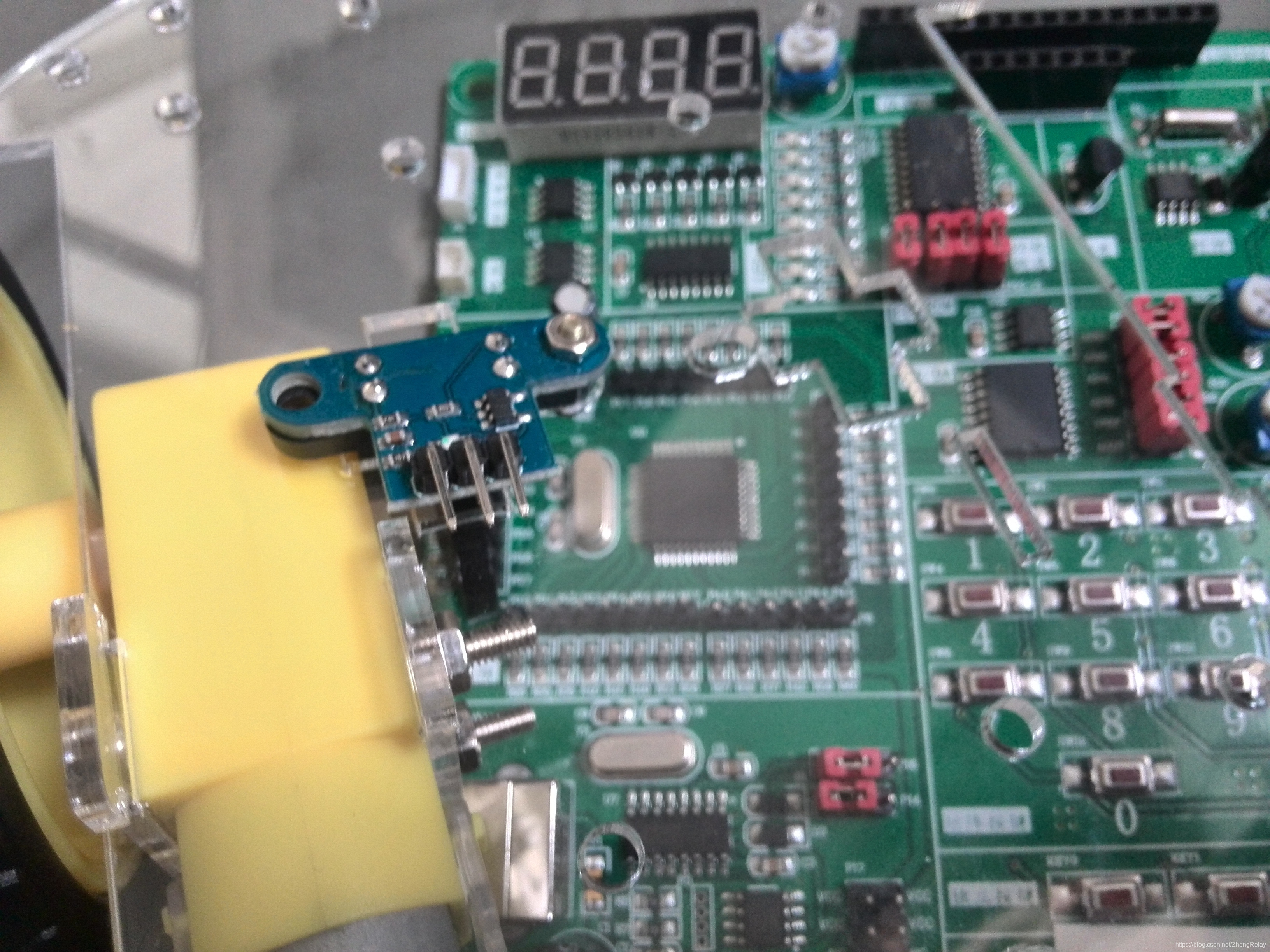

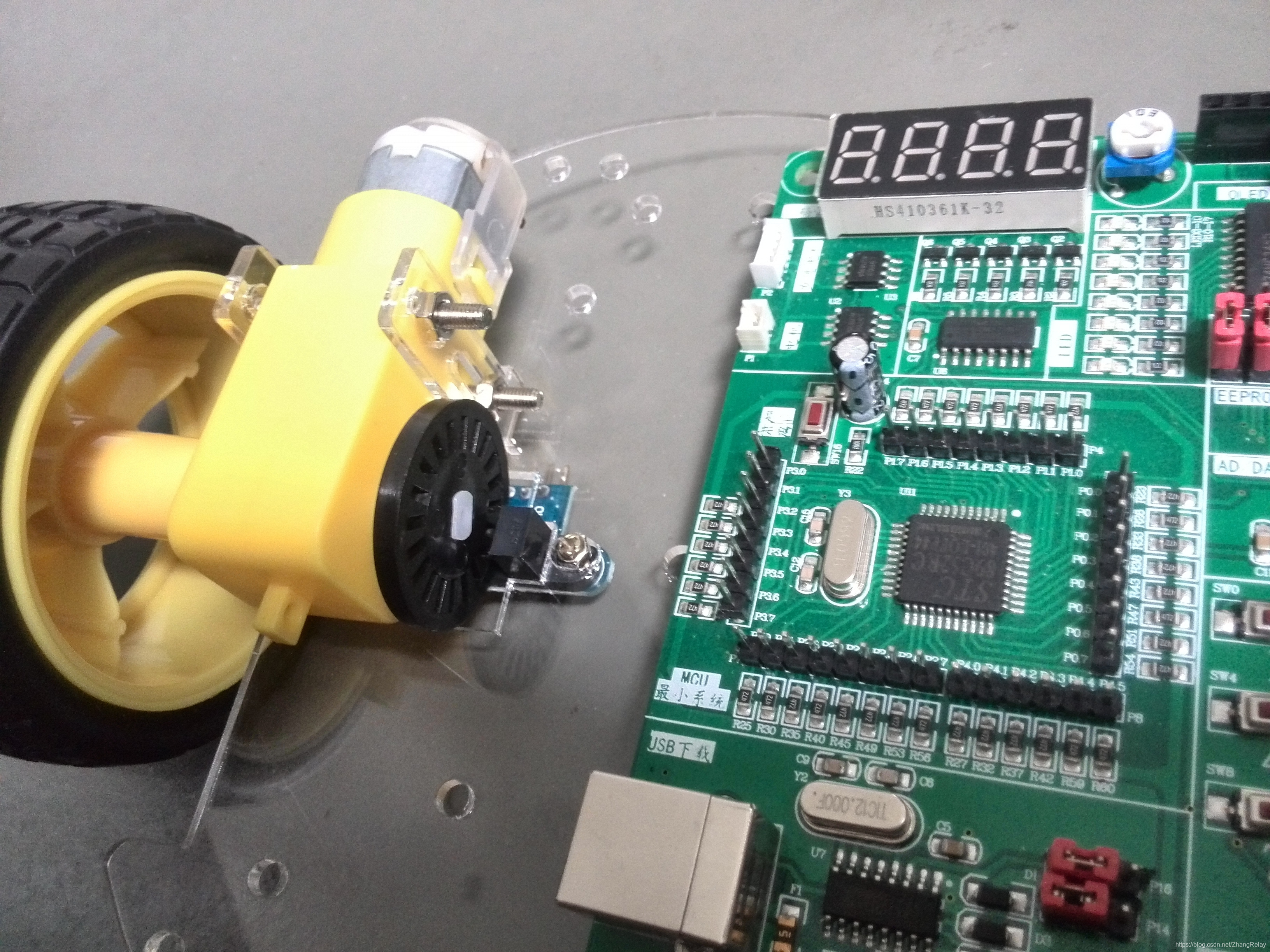

设备：

使用外部中断和定时器中断，实现里程计测速，从S到dS（V）的过程。

结合高等数学和离散时间系统，理解机器人车轮转速系统的积分和导数等概念。

程序：














      #include<8052.h>


























      #define LSA P1_5













      #define LSB P1_6













      #define LSC P1_7


























      unsigned char speed = 0;













      unsigned char cnt = 0;













      void EXint_Init(void);













      void Delayms(unsigned int);













      void EXINT0() __interrupt 0;













      void Timer0() __interrupt 1;


























      void main()













      {













      	EXint_Init();













      	LSA=0;













      	LSB=0;













      	LSC=0;












	while(1)













      	{













      		;













      	}













      }


























      void EXint_Init()













      {













      	IT0=1;













      	IT1=0;













      // IPH=0x40;













      	PX1=1;













      	EA=1;













      	EX0=1;













      	TMOD = 0x01;//设置定时器T0工作方式1













      	TL0  = 47104%256;//计数器初值













      	TH0  = 47104/256;













      	TR0  = 1;//启动定时器













      	ET0  = 1;//开中断













      	EX1=1;













      }







































      void Delayms(unsigned int xms)













      {












	unsigned int i,j;












	for(i = xms;i > 0;i--)













      	{












		for (j = 110;j > 0;j--);













      	}













      }


























      void EXINT0() __interrupt 0













      {













      	speed++;













      }


























      void Timer0() __interrupt 1 //定时器 T0 中断响应













      {













       	TL0  = 47104%256;			//计数器初值













      	TH0  = 47104/256;













      	cnt++; //计数值自加 1












 	if (cnt > 4) //判断 T0 溢出是否达到 5 次













       	{












 switch(speed)













       {












 case 0: {P0=0xff;} break;












 case 1: {P0=0xfe;} break;












 case 2: {P0=0xfc;} break;












 case 3: {P0=0xf8;} break;












 case 4: {P0=0xf0;} break;












 case 5: {P0=0xe0;} break;












 case 6: {P0=0xc0;} break;












 case 7: {P0=0x80;} break;












 default:{P0=0x00;}


























       }













       Delayms(1);













       cnt=0;













       speed=0;













       	}













      }
