单片机补充案例--stc89c52的P4口使用

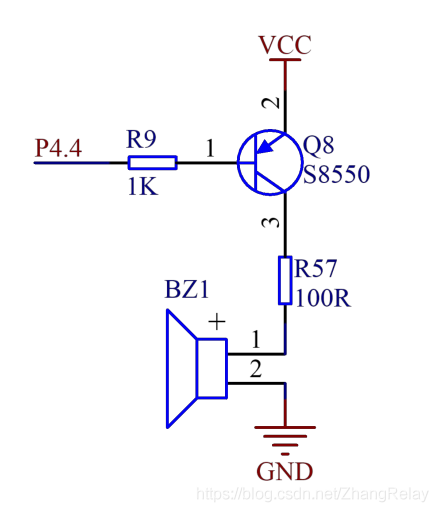

说明：头文件为8052.h默认情况下不能使用P4口，需要添加如下代码，如使用P4_4：














      __sfr  __at (0xE8) P4;













      __sbit __at (0xEC) P4_4;





如果用keil：














      sfr P4 = 0xe8;













      sbit P44 = P4^4;





当然也可以使用固件库。

具体案例参考：https://zhangrelay.blog.csdn.net/article/details/109194115

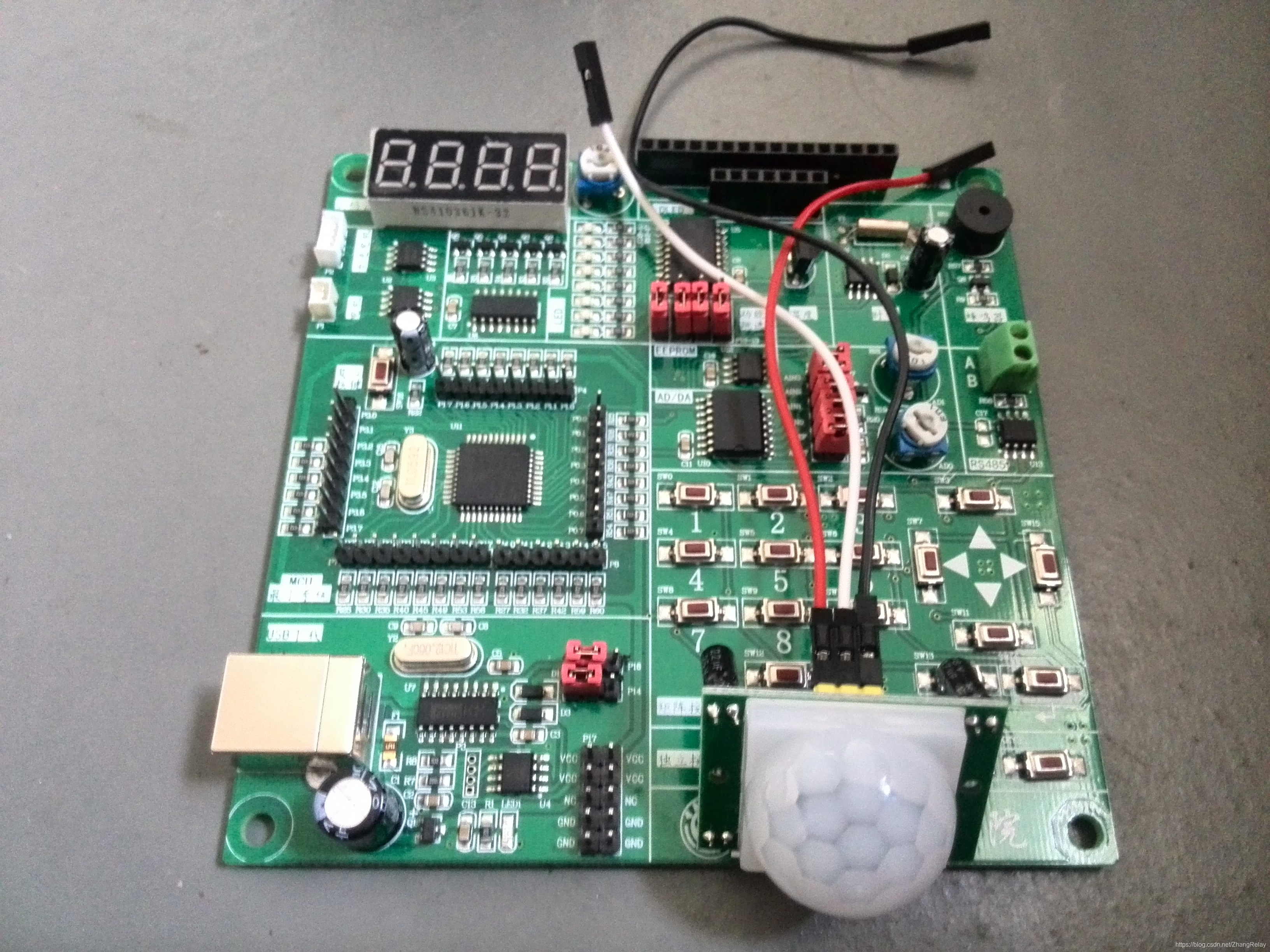

入侵检测系统未使用固件库，参考程序如下：














      #include <8052.h>













      __sfr  __at (0xE8) P4;













      __sbit __at (0xEC) P4_4;


























      #define LED P0 //LED闪烁警示













      #define LSA P1_5 //P0控制=0













      #define LSB P1_6 //P0控制=0













      #define LSC P1_7 //P0控制=0













      #define ALARM P4_4 //声音警示













      #define HUMAN P3_2 //模拟人体检测信号













      #define KEY01 P3_4 //模拟密码组合1













      #define KEY02 P3_5 //模拟密码组合2













      unsigned int   cnt = 0; //定义一个计数变量，记录 T0 溢出次数













      unsigned char  alarmlevel=0; //警报等级













      void sleep(unsigned int t);













      void SysInit();













      void Timer0() __interrupt 1;













      /************************************************************/













      void main () //主函数













      {













      	SysInit();












	while(1)













      	{












 if(alarmlevel==1) //LED警示













       {













       LED=0xff;













       sleep(10000);













       LED=0x00;













       sleep(10000);













       }












 if(alarmlevel==2) //LED+Sound警示













       {













       LED=0xff;













       ALARM=1;













       sleep(2000);













       LED=0x00;













       ALARM=0;













       sleep(2000);













       }













      	}













      }












 /************************************************************/













      void sleep(unsigned int t)













      {












	while(t--);













      }













      void SysInit()













      {













      	LSA  = 0; //本开发板的P0发光二极管片选地址













      	LSB  = 0;













      	LSC  = 0;













      	LED  = 0xff;; //初始化LED













      	TMOD = 0x01; //设置定时器T0工作方式1













      	TL0  = 47104%256;  //计数器初值













      	TH0  = 47104/256;













      	TR0  = 1; //启动定时器













      	ET0  = 1; //开中断













      	EA   = 1;













      }













      void Timer0() __interrupt 1 //定时器 T0 中断响应













      {













       	TL0  = 47104%256;   //计数器初值













      	TH0  = 47104/256;












	if(HUMAN==0)













      	{













       cnt++;












 if(alarmlevel==0)













       alarmlevel=1;













      	}












 	if (cnt > 249) //判断 T0 溢出是否达到 250 次,等于5秒













       	{












 if(alarmlevel==1)













       alarmlevel=2;













       	}












 	if(KEY01==0&&KEY02==0)  //密码合适清全部状态













      	{













       alarmlevel=0;













       LED=0xff;













       ALARM=1;













       cnt=0;













      	}













      }
