本文我们将讨论两个问题：
- 什么是锁存器？
- 如何避免生成锁存器？
正文
在FPGA设计中永远不要使用锁存器！但好像没人在FPGA设计中故意设计锁存器，那为什么要讨论锁存器呢？
话虽如此，虽然你没有有意设计锁存器，但你能保证你的代码中没有锁存器了吗？
综合工具（将Verilog或VHDL代码转换为低级FPGA组件的工具）生成的常用锁存器是 门控D型锁存器。但是，还有其他类型的锁存器：SR锁存器，D锁存器，JK锁存器和Earle锁存器。这些类型的锁存器不在本文讨论范围内，如需了解，可以自行查询资料。
什么是D锁存器？
门控D锁存器有两个输入和一个输出。框图如下所示。输入D是您的数据输入。输入E是你的输入输入。仅当Enable为1时，输出Q才会获得D上的值。当Enable为0时，无论输入D在做什么，输出都不会改变，即保持。它保持其先前的值，因此为什么将其称为锁存器！ 当使能为低电平时，输出被锁存。
现在，之所以建议不要使用锁存器，因为它们非常危险。 这有两个主要原因：
- 通常，锁存器是FPGA工程师无意间生成的。 编写的HDL代码很可能不是设计人员真正想要的。
- FPGA工具很难正确创建它们。 通常，它们会增加大量的布线延迟，并可能导致您的设计无法满足时序要求。（耗费资源）
让我们继续讨论锁存器，并讨论锁存器是如何生成的？并如何避免生成锁存器呢？
锁存器是如何生成的？
想要避免，就要了解锁存器生成的原理。只有了解它，才能对付它，也就是避免它！
在Verilog的组合always块，或者VHDL的组合process以及conditional assignment中，未给所有可能的输入分配输出，就是产生锁存器！这将创建综合工具所谓的不完全分配。
看如下VHDL代码：
library ieee;
use ieee.std_logic_1164.all;
entity bad_latch is
port ( i_data : in std_logic; i_enable : in std_logic; o_latch : out std_logic );
end bad_latch;
architecture rtl of bad_latch is
begin process (i_data, i_enable)
begin if i_enable = '1' then o_latch <= i_data; end if;
end process;
end architecture rtl;
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
或Verilog代码：
module bad_latch(
input i_data,
input i_enable,
output reg o_latch
);
always@(*) begin
if(i_enable) begin
o_latch = i_data;
end
end
endmodule
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
您在上面的代码中看到问题了吗？当i_enable为0时会发生什么？这是未定义的！这些工具假定，当i_enable为0时，o_latch上的值不应更改。由于这是组合逻辑（不使用时钟），因此可以推断出一个锁存器。
如下图为其RTL图：
让我们再看一个创建锁存器的VHDL示例。
library ieee;
use ieee.std_logic_1164.all;
entity bad_latch_2 is
port ( i_select : in std_logic_vector(1 downto 0); o_latch : out std_logic_vector(3 downto 0) );
end bad_latch_2;
architecture rtl of bad_latch_2 is
begin -- Incomplete Assignment:
o_latch <= "0101" when i_select = "00" else "0111" when i_select = "01" else "1111" when i_select = "10"; -- Fixed!
-- o_latch <= "0101" when i_select = "00" else
-- "0111" when i_select = "01" else -- "1111" when i_select = "10" else -- (others => '0');
end architecture rtl;
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
或Verilog表达为：
module bad_latch2(
input [1:0] i_select,
output reg [3:0] o_latch
);
always@(*) begin
case(i_select)
2'b00: begin o_latch = 4'b0101;
end
2'b01: begin o_latch = 4'b0111;
end
2'b10: begin o_latch = 4'b1111;
end
endcase
end
endmodule
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
我们忘记指定i_select的所有可能的输入组合。当i_select =“ 11”时，o_latch会发生什么？这会导致分配不完整，因此会产生锁存器。

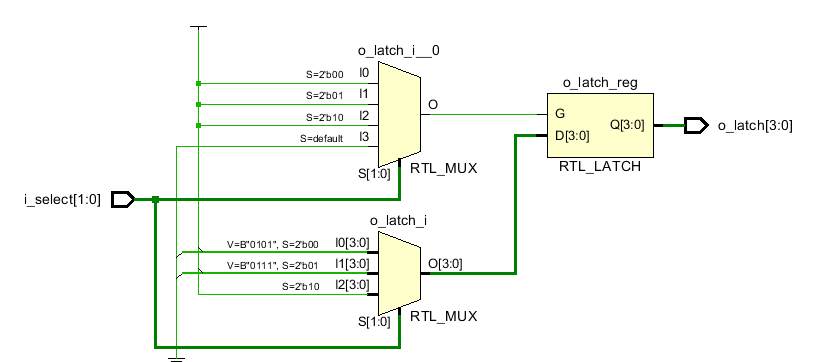

如下图：
锁存器几乎肯定不是数字设计师打算用此代码创建的。要修复上面的代码，数字设计师可以指定当i_select =“ 11”时发生的情况，或者可以在不附加任何条件的情况下使用else子句。我推荐后者，因为它更灵活。如果i_select的宽度从两位变为三位，您的代码仍不会创建锁存器。让我们看一下Verilog中的另一个示例：
module no_latch2(
input [1:0] i_select,
output reg [3:0] o_latch
);
always@(*) begin
case(i_select)
2'b00: begin o_latch = 4'b0101;
end
2'b01: begin o_latch = 4'b0111;
end
2'b10: begin o_latch = 4'b1111;
end
default: begin o_latch = 4'b0000;
end
endcase
end
endmodule
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
此时就不会生成锁存器！

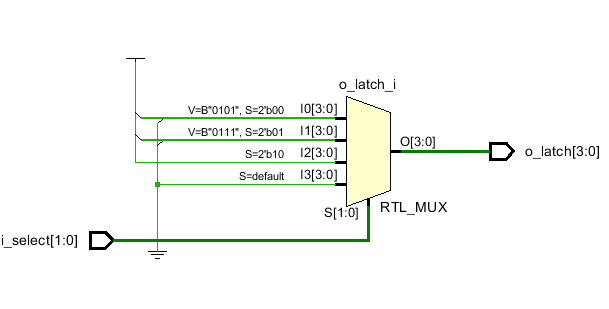

如下图：
如何避免生成锁存器？
经过上面的讨论，我们知道了组合逻辑中如果未给所有可能的输入分配输出，就是产生锁存器！
需要注意的是一定是组合逻辑才会产生锁存器，时序逻辑永远不会！
既然我们知道了产生锁存器的原因，我们自然知道如何规范代码，为所有可能的输入分配输出，适当地在case中使用default以及在if中使用else并分配输出值，就可以避免这种情况。
