【 FPGA 】设计一个通用移位寄存器

通用移位寄存器可以加载并行数据，将其内容向左移位（向高位移）、向右移位（向低位移）或保持原有状态。它可以实现并转串（首先加载并行输入，然后移位）或串转并（首先移位，然后并行输出）。实现这种操作需要两位控制信号ctrl，如下：














      `timescale 1ns / 1ps













      //













      // Company:













      // Engineer:













      //













      // Create Date: 2019/01/03 14:24:23













      // Design Name:













      // Module Name: univ_shift_reg













      // Project Name:













      // Target Devices:













      // Tool Versions:













      // Description:













      //













      // Dependencies:













      //













      // Revision:













      // Revision 0.01 - File Created













      // Additional Comments:













      //













      //







































      module univ_shift_reg













      #(parameter N = 8)













      (













       input clk,













       input reset,













       input [1:0] ctrl,













       input [N - 1 : 0] d,













       output [N - 1 : 0] q













       );













       reg [N - 1 : 0] r_reg,r_next;


























       always @(posedge clk, posedge reset)













       begin












 if(reset)













       r_reg <= 0;












 else













       r_reg <= r_next;













       end


























       always @*













       begin












 case(ctrl)












 2'b00: r_next = r_reg; //无操作












 2'b01: r_next = {r_reg[N-2:0],r_reg[N-1]}; //循环左移












 2'b10: r_next = {r_reg[0],r_reg[N-1:1]}; //循环右移












 default: r_next = d;  //载入













       endcase













       end













       assign q = r_reg;


























      endmodule

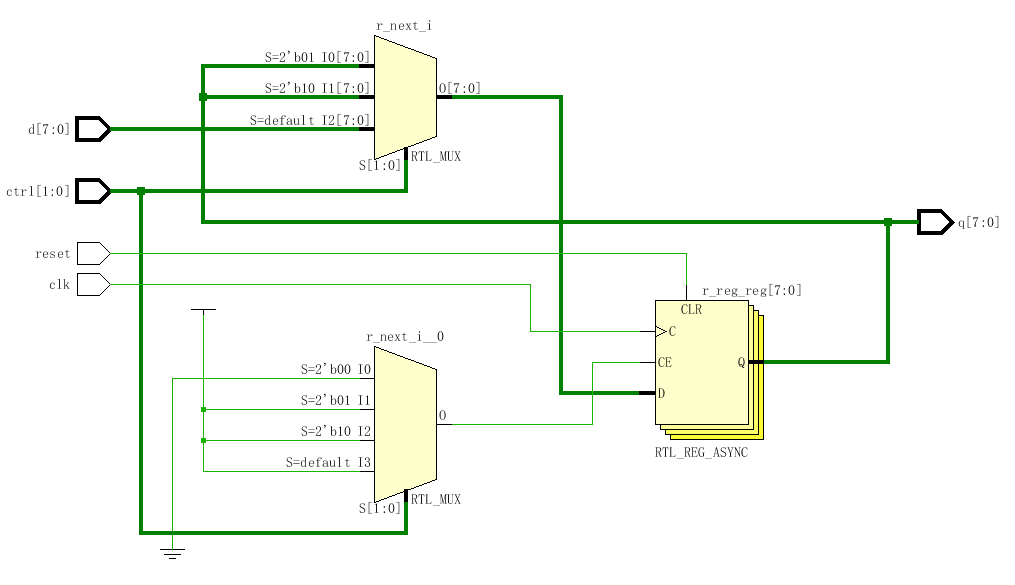

RTL电路：

测试文件：














      `timescale 1ns / 1ps













      //













      // Company:













      // Engineer:













      //













      // Create Date: 2019/01/03 14:47:01













      // Design Name:













      // Module Name: univ_shift_reg_tb













      // Project Name:













      // Target Devices:













      // Tool Versions:













      // Description:













      //













      // Dependencies:













      //













      // Revision:













      // Revision 0.01 - File Created













      // Additional Comments:













      //













      //







































      module univ_shift_reg_tb;













       parameter N = 8;













       reg [1:0] ctrl;













       reg reset;













       reg clk;













       reg [N-1:0] d;













       wire [N-1:0] q;


























       univ_shift_reg uu1(













       .clk(clk), .reset(reset),













       .ctrl(ctrl),.d(d),.q(q)













       );






































 // Note: CLK must be defined as a reg when using this method


























       parameter PERIOD = 10;


























       always begin













       clk = 1'b0;













       #(PERIOD/2) clk = 1'b1;













       #(PERIOD/2);













       end


























       initial begin













       reset = 1'b1;













       d = 8'b01010101;













       ctrl = 2'b00;













       # 20













       reset = 1'b0;













       ctrl = 2'b11;  //载入













       # 40













       ctrl = 2'b01;  //左移




















































       end

































































      endmodule

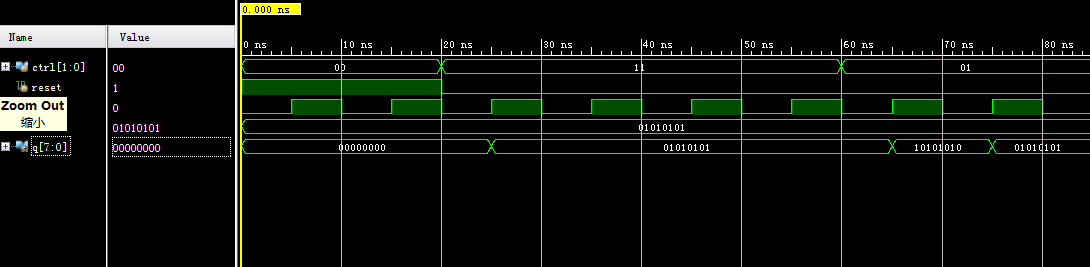

仿真波形：

实用不实用关系不大，唯一的一点意义就是记住这种使用多路复用器来控制移位寄存器的操作。
