写在前面

下面用举例子的方式引出三态门,内容过长,大家可直接跳过,进入正文!

三态门在FPGA以及ASIC设计中十分常用,随便举一个例子,在RAM的设计中(无论是同步读写RAM还是异步读写RAM设计),我们常将数据总线设计成inout类型,下面是一个设计程序实例:

`timescale 1ns / 1ps
//
// Engineer: Reborn Lee
// Module Name: single_port_syn_ram
/
module single_port_syn_ram#(
	parameter ADDR_WIDTH = 4,
	parameter DATA_WIDTH = 16,
	parameter DEPTH = 2**ADDR_WIDTH
	)(
	input  i_clk,
	input [ADDR_WIDTH - 1 : 0] addr,
	inout [DATA_WIDTH - 1 : 0] data,
	input cs,
	input wr,
	input oe ); reg [DATA_WIDTH - 1 : 0] mem[0 : DEPTH - 1]; reg [DATA_WIDTH - 1 : 0] mid_data;

	// write part
	always@(posedge i_clk) begin
		if(cs&wr) begin mem[addr] <= data;
		end
	end

	// read part
	always@(posedge i_clk) begin
		if(cs & !wr) begin mid_data <= mem[addr];
		end
	end

	assign data = (cs & oe & !wr)? mid_data: 'hz;

endmodule





  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41

在读数据的时候,我们需要设计一个三态缓冲器,如下:

assign data = (cs & oe & !wr)? mid_data: 'hz;



  • 1

读使能有效时,我们将从缓冲区读出的数据放到mid_data中,之后通过一个三态门来将数据mid_data输出到三态总线上,此三态门的使能条件为读使能!
这条语句在综合工具中就会被推断为一个三态缓冲器!
在读使能有效时,将读取数据放在总线上,否则呈现为高阻态,避免占用此数据总线。

在testbench文件中,我们同样需要作出类似的操作,如下针对上面的ram的测试文件:

`timescale 1ns / 1ps
///
// Engineer: Reborn Lee
// Module Name: ram_tb
//
module ram_tb( );
	parameter ADDR_WIDTH = 4;
	parameter DATA_WIDTH = 16;
	parameter DEPTH = 2**ADDR_WIDTH;

	reg i_clk;
	reg [ADDR_WIDTH - 1 : 0] addr;
	wire [DATA_WIDTH - 1 : 0] data;
	reg cs;
	reg wr;
	reg oe;

	reg [DATA_WIDTH-1:0] tb_data;

	//generate system clock
	initial begin
		i_clk = 0;
		forever begin # 5 i_clk = ~i_clk;
		end
	end

	assign data = !oe ? tb_data : 'hz;

	initial begin {cs, wr, addr, tb_data, oe} = 0; repeat (2) @ (posedge i_clk); //write test for (integer i = 0; i < 2**ADDR_WIDTH; i= i+1) begin repeat (1) @(negedge i_clk) addr = i; wr = 1; cs =1; oe = 0; tb_data = $random; end //read test repeat (2) @ (posedge i_clk); for (integer i = 0; i < 2**ADDR_WIDTH; i= i+1) begin repeat (1) @(posedge i_clk) addr = i; wr = 0; cs = 1; oe = 1; end #20 $finish;
  end

	single_port_syn_ram #( .ADDR_WIDTH(ADDR_WIDTH), .DATA_WIDTH(DATA_WIDTH), .DEPTH(DEPTH)
		) inst_single_port_syn_ram ( .i_clk (i_clk), .addr  (addr), .data  (data), .cs (cs), .wr (wr), .oe (oe)
		);

endmodule




  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66

由于inout端口在测试文件中必须设置为wire类型,因此,我们在设计写数据时,需要定义一个中间reg类型变量,这个变量在写使能有效时候输入给写数据端口,如下:

	assign data = !oe ? tb_data : 'hz;



  • 1

否则,也就是写使能无效时,就为高阻态,不占用数据总线!
注:上面用了oe无效代替写使能有效,有点不太严谨,但也没问题 ,仅供各位参考!


正文

三态缓冲器可以处于以下三种状态之一:逻辑0,逻辑1和Z(高阻抗)。它们的使用允许多个驱动程序共享一条公共线路。这使得它们在半双工通信中特别有用。让我们首先讨论半双工和全双工通信之间的区别。

全双工与半双工

全双工和半双工的区别可以使用下面的两幅图来说明:

在全双工系统中,有两个路径用于在两个芯片之间发送数据。从芯片1到芯片2有一条专用路径,从芯片2到芯片1有一条专用路径。在半双工系统中,只有一条路径可以在两个芯片之间发送数据。因此,这两个芯片必须在要传输的对象上达成共识。如果两者尝试同时传输,则线路上将发生冲突,并且数据将丢失。

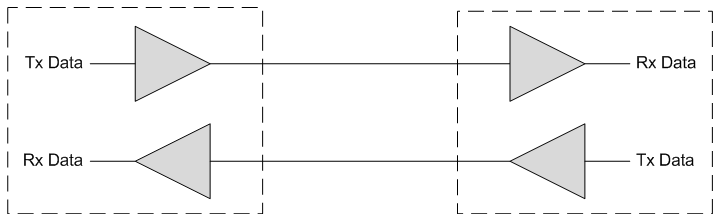

全双工框图

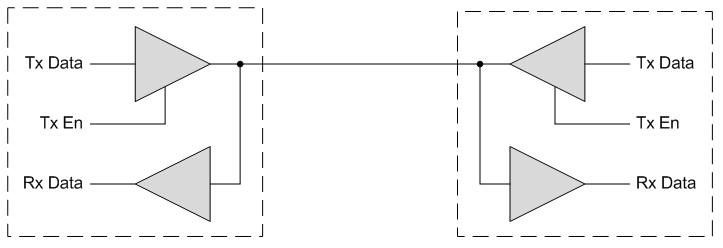

半双工框图

在以上两个图中,三角形是您的缓冲区。注意,在半双工框图中,存在信号Tx En。这是控制三态发送缓冲器的信号。在全双工块图中,此信号不是必需的,因为两个发送器都可以在100%的时间内打开,而不会在线路上发生冲突。

FPGA和ASIC中的三态缓冲器

如下为三态缓冲器的真值表:

Tx Data Tx Enable Output
0 1 0
1 1 1
X 0 Z (high impedance)

请注意,如果两个Tx En同时都为高,则两个发送器都将在驱动并且线路上将发生冲突。 使用半双工三态缓冲器时,至关重要的是,共享线路的模块必须制定出一种避免数据冲突的通信方案。

如何在VHDL和Verilog中推断出三态缓冲区

综合工具可以推断出三态缓冲器。这是在VHDL中推断三态缓冲区的方法。信号io_data 在实体的端口映射部分中声明为inout。在VHDL中,“ Z”为高阻抗。

inout io_data : std_logic; --port declaration of bidirectional data line

io_data   <= w_Tx_Data when w_Tx_En = '1' else 'Z';
w_Rx_Data <= io_data;



  • 1
  • 2
  • 3
  • 4

这是在Verilog中推断三态缓冲区的方法。信号io_data 在模块的端口声明部分中声明为inout。在Verilog中,1’bZ是高阻抗。

inout io_data; //port declaration of bidirectional data line

assign io_data = Tx_En ? Tx_Data : 1'bZ;
assign Rx_Data = io_data;



  • 1
  • 2
  • 3
  • 4

三态缓冲器常用于半双工UART和I2C接口等电路中。它们是数字设计师了解的非常有用的工具。您应该知道如何在VHDL和Verilog中推断三态缓冲区。
