写在前面


FPGA基础知识极简教程(9)讲到了七段数码管的显示Verilog设计,我们都知道,要在数码管上显示的数字,使用BCD编码是具有优势的(或者是最正确的)。拿数字时钟来说,如果你的时钟是12点,难道你会让数码管显示C?
如果你愿意如此,那就给自己家里安装一个这样的时钟吧!
如果是23点呢?不用BCD编码的数字恐怕不能显示了吧。
采用BCD码的数字,十位用一个数码管显示,个位用一个数码管显示,例如23点,则2和3分别显示,这样才符合人类的思维。

尽管如此,存在这样一个问题,我们在设计计数器的时候,习惯于直接设计二进制计数器,这样的计数器计数结果是二进制的,我们需要将其转换成BCD码,这就是今天我们需要讨论的问题。

当然,值得讨论的是这种方式是不是多此一举呢?如果仅仅对于数字时钟来说,时需要BCD编码的模24计数器,分以及秒则需要BCD编码的模60计数器。
这都很容易实现,例如上篇博客就是直接实现的BCD编码的模60以及模24计数器。之后送入数码管显示模块即可。
那么我们还有必要设计二进制转BCD码的必要吗?
有的!

  • 首先这是一种方法,也算经典,它的另外一个名字叫:
    Double-Dabble Binary-to-BCD Conversion Algorithm
    我也不知道怎么翻译合适!
  • 其次,如果一个计数模块,即用到了二进制计数,又必须把它显示到数码管上,我们恐怕就不能直接将这个计数器设计为BCD码计数器了,更方便的方式是设计一个二进制计数器,需要显示的话,在调用二进制转BCD码模块,接入数码管显示模块即可。
    你可能会说,可以设计一个BCD码计数器,之后转换成二进制!
    呃,你认为这个工作量会小一点吗?
  • 最后,我认为这个算法还提供了一个思想,如何处理Verilog中的循环问题?

我参考了互联网上的资料,形成了本文,这里将分享一种双重循环的设计方法,以及一种将循环转化为隐似的处理方法,也就是状态机的方式来实现!

一起来看看吧。

正文


快速认识

为了快速了解这个算法,我觉得先看一个小例子比较合适:
我们假设的二进制数为8位(11110011),如何将其转换为BCD码呢?
8位2进制数最大能表示的数字为255,用BCD码表示,需要12位来表示。上面的二进制数是1111_0011,对应的十进制为243,我们知道,它的BCD码形式为:0010_0100_0011。
有了这些先验知识,我们来看看如何转换的!

首先,先将BCD码计数器清零,之后将二进制数和BCD码计数器统统左移,二进制数移出来的最高位放到BCD码计数器的最低位,如下表所示!

二进制 操作
0000 0000 0000 11110011 Initialization
0000 0000 0001 11100110 Shift
0000 0000 0011 11001100 Shift
0000 0000 0111 10011000 Shift
0000 0000 1010 10011000 Add 3 to ONES, since it was 7
0000 0001 0101 00110000 Shift
0000 0001 1000 00110000 Add 3 to ONES, since it was 5
0000 0011 0000 01100000 Shift
0000 0110 0000 11000000 Shift
0000 1001 0000 11000000 Add 3 to TENS, since it was 6
0001 0010 0001 10000000 Shift
0010 0100 0011 00000000 Shift
2 4 3

每一次移位之后都判断下,BCD码计数器的十、分以及个位是否大于4,如果任何一位(4bit)大于4,则对其加3,之后继续移位,如此下去,直到移位次数为二进制数的位数之后,停止移位,此时得到的BCD码计数值便是转换后的值。

实现方式一

维基百科:给出了一种Verilog的实现方式:

`timescale 1ns / 1ps
module binTobcd
 #( parameter W = 18)  // input width
  ( input [W-1 :0] bin   ,  // binary output reg [W+(W-4)/3:0] bcd   ); // bcd {...,thousands,hundreds,tens,ones} integer i,j; always @(bin) begin for(i = 0; i <= W+(W-4)/3; i = i+1) bcd[i] = 0; // initialize with zeros bcd[W-1:0] = bin; // initialize with input vector for(i = 0; i <= W-4; i = i+1) // iterate on structure depth for(j = 0; j <= i/3; j = j+1) // iterate on structure width if (bcd[W-i+4*j -: 4] > 4) // if > 4 bcd[W-i+4*j -: 4] = bcd[W-i+4*j -: 4] + 4'd3; // add 3
  end

endmodule

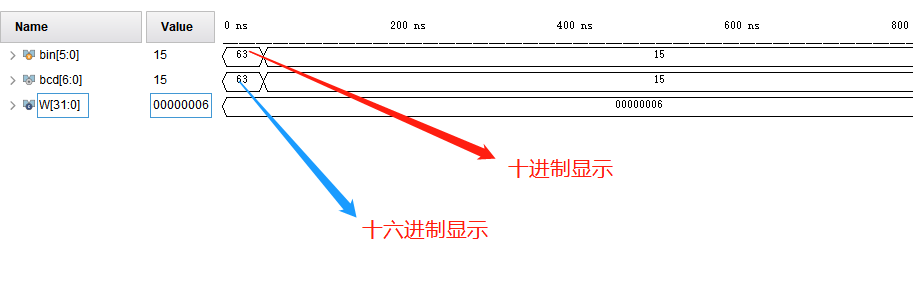

该实现方式采用了双重循环的组合逻辑实现,我对其进行了行为仿真,如下:

仿真图

看起来貌似没有任何问题,但不得不考虑的是,行为仿真时不考虑延迟的,如果在实际的电路中,这种实现方式会不会影响时序呢?

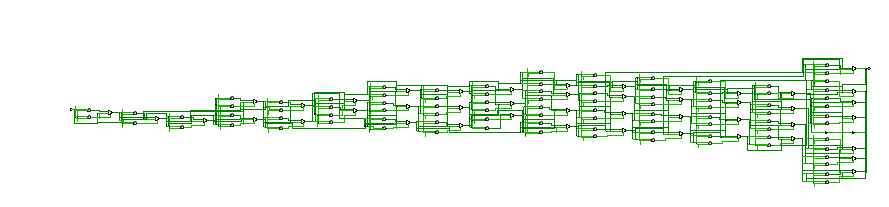

答案几乎是肯定的,请看下面的RTL原理图,这种组合逻辑的延迟链很长!如果位宽更大,则延迟也随着增大。

RTL原理图

实现方式二

参考资料给出了一种状态机的实现方式。

其原理也是:
它以输入的二进制数为起点。它将它一次移位一位到BCD输出向量中。然后,它将独立查看每个4位BCD数字。如果任何数字都大于4,则该数字将增加3。对于输入二进制向量中的每个位,此循环都会继续。请参见下图,以直观方式描述有限状态机的编写方式。

状态机

根据此状态机以及转换原理,得到的Verilog设计为:

module bin2bcd #(
	parameter INPUT_WIDTH = 6,
	parameter DECIMAL_DIGITS = 2
	)(
	input i_Clock,
	input [INPUT_WIDTH - 1 : 0] i_Binary,
	input i_Start,
	output [DECIMAL_DIGITS * 4 - 1 : 0] o_BCD,
	output o_DV
	); parameter s_IDLE = 3'b000, s_SHIFT = 3'b001, s_CHECK_SHIFT_INDEX = 3'b010, s_ADD = 3'b011, s_CHECK_DIGIT_INDEX = 3'b100, s_BCD_DONE = 3'b101;

	reg [2:0] r_SM_Main = s_IDLE; // The vector that contains the output BCD
	reg [DECIMAL_DIGITS*4 - 1 : 0] r_BCD = 0; // The vector that contains the input binary value being shifted.
  reg [INPUT_WIDTH-1:0] r_Binary = 0; // Keeps track of which Decimal Digit we are indexing
  reg [DECIMAL_DIGITS-1:0] r_Digit_Index = 0; // Keeps track of which loop iteration we are on.
  // Number of loops performed = INPUT_WIDTH
  reg [7:0] r_Loop_Count = 0; wire [3:0] w_BCD_Digit;
	reg r_DV = 1'b0; always @(posedge i_Clock) begin case (r_SM_Main) // Stay in this state until i_Start comes along s_IDLE : begin r_DV <= 1'b0; if (i_Start == 1'b1) begin r_Binary  <= i_Binary; r_SM_Main <= s_SHIFT; r_BCD <= 0; end else r_SM_Main <= s_IDLE; end // Always shift the BCD Vector until we have shifted all bits through // Shift the most significant bit of r_Binary into r_BCD lowest bit. s_SHIFT : begin r_BCD <= r_BCD << 1; r_BCD[0]  <= r_Binary[INPUT_WIDTH-1]; r_Binary  <= r_Binary << 1; r_SM_Main <= s_CHECK_SHIFT_INDEX; end // Check if we are done with shifting in r_Binary vector s_CHECK_SHIFT_INDEX : begin if (r_Loop_Count == INPUT_WIDTH-1) begin r_Loop_Count <= 0; r_SM_Main <= s_BCD_DONE; end else begin r_Loop_Count <= r_Loop_Count + 1; r_SM_Main <= s_ADD; end end // Break down each BCD Digit individually.  Check them one-by-one to // see if they are greater than 4.  If they are, increment by 3. // Put the result back into r_BCD Vector.   s_ADD : begin if (w_BCD_Digit > 4) begin r_BCD[(r_Digit_Index*4)+:4] <= w_BCD_Digit + 3; end r_SM_Main <= s_CHECK_DIGIT_INDEX; end // Check if we are done incrementing all of the BCD Digits s_CHECK_DIGIT_INDEX : begin if (r_Digit_Index == DECIMAL_DIGITS-1) begin r_Digit_Index <= 0; r_SM_Main <= s_SHIFT; end else begin r_Digit_Index <= r_Digit_Index + 1; r_SM_Main <= s_ADD; end end s_BCD_DONE : begin r_DV <= 1'b1; r_SM_Main <= s_IDLE; end default : r_SM_Main <= s_IDLE; endcase end // always @ (posedge i_Clock)   assign w_BCD_Digit = r_BCD[r_Digit_Index*4 +: 4]; assign o_BCD = r_BCD;
  assign o_DV  = r_DV; endmodule // Binary_to_BCD



需要注意两个位宽问题,一是输入二进制数的位宽INPUT_WIDTH,还有一个参数DECIMAL_DIGITS表示的是BCD码的个数,这里的个数指的是写成十六进制后的个数,每4位二进制数算一个。(表达真特么别扭)

如果细心看这段代码的话,会发现状态机是真的强大,我们常听说一切皆可状态机,关键是你的状态机设计的是否正确,之后是否巧妙!

代码中,从s_SHIFT状态到s_CHECK_DIGIT_INDEX 是构成循环的部分。如下:

 s_SHIFT : begin r_BCD <= r_BCD << 1; r_BCD[0]  <= r_Binary[INPUT_WIDTH-1]; r_Binary  <= r_Binary << 1; r_SM_Main <= s_CHECK_SHIFT_INDEX; end // Check if we are done with shifting in r_Binary vector s_CHECK_SHIFT_INDEX : begin if (r_Loop_Count == INPUT_WIDTH-1) begin r_Loop_Count <= 0; r_SM_Main <= s_BCD_DONE; end else begin r_Loop_Count <= r_Loop_Count + 1; r_SM_Main <= s_ADD; end end // Break down each BCD Digit individually.  Check them one-by-one to // see if they are greater than 4.  If they are, increment by 3. // Put the result back into r_BCD Vector.   s_ADD : begin if (w_BCD_Digit > 4) begin r_BCD[(r_Digit_Index*4)+:4] <= w_BCD_Digit + 3; end r_SM_Main <= s_CHECK_DIGIT_INDEX; end // Check if we are done incrementing all of the BCD Digits s_CHECK_DIGIT_INDEX : begin if (r_Digit_Index == DECIMAL_DIGITS-1) begin r_Digit_Index <= 0; r_SM_Main <= s_SHIFT; end else begin r_Digit_Index <= r_Digit_Index + 1; r_SM_Main <= s_ADD; end end

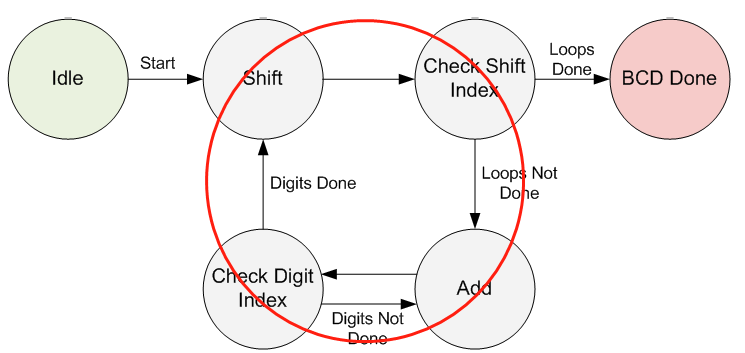

从状态转移图中也可以清晰看出这个循环:

状态转移图

先对二进制以及BCD码寄存器进行移位,

s_SHIFT : begin r_BCD <= r_BCD << 1; r_BCD[0]  <= r_Binary[INPUT_WIDTH-1]; r_Binary  <= r_Binary << 1; r_SM_Main <= s_CHECK_SHIFT_INDEX; end



之后判断循环结束了吗?

s_CHECK_SHIFT_INDEX : begin if (r_Loop_Count == INPUT_WIDTH-1) begin r_Loop_Count <= 0; r_SM_Main <= s_BCD_DONE; end else begin r_Loop_Count <= r_Loop_Count + 1; r_SM_Main <= s_ADD; end end



循环条件是循环次数,我们都知道,循环次数是二进制数的位数。
如果循环结束,则进入下一个状态s_BCD_DONE:

s_BCD_DONE : begin r_DV <= 1'b1; r_SM_Main <= s_IDLE; end



在这个状态内,我们可以使用BCD值,r_DV是一个标志,有效则代表BCD值可以使用了。

如果没有结束循环,则进入状态s_ADD,

s_ADD : begin if (w_BCD_Digit > 4) begin r_BCD[(r_Digit_Index*4)+:4] <= w_BCD_Digit + 3; end r_SM_Main <= s_CHECK_DIGIT_INDEX; end



判断BCD码的个位是否大于4,如果大于4,则加3,之后进入状态:s_CHECK_DIGIT_INDEX

 s_CHECK_DIGIT_INDEX : begin if (r_Digit_Index == DECIMAL_DIGITS-1) begin r_Digit_Index <= 0; r_SM_Main <= s_SHIFT; end else begin r_Digit_Index <= r_Digit_Index + 1; r_SM_Main <= s_ADD; end end



如果BCD码只有个位,则进入s_SHIFT状态 ,移位,判断循环结束了没!
否则,还有十位,甚至百位,则继续进入s_ADD,判断是否大于4,如果大于4,加3,直到遍历了BCD的各个位(这里的位指的是4位二进制数组成的一位BCD码)。

讲到这里,大概程序就没什么问题了。

最后还需要注意的是,程序里面的输入输出,寄存器变量以及wire变量,以及参数的命名方式都遵循博文所提倡的代码风格

做一个简单的仿真:

仿真文件:

`timescale 1ns / 1ps

module bin2bcd_tb( );
	parameter INPUT_WIDTH = 6;
	parameter DECIMAL_DIGITS = 2;

	reg i_Clock;
	reg [INPUT_WIDTH - 1 : 0] i_Binary;
	reg i_Start;
	wire [DECIMAL_DIGITS * 4 - 1 : 0] o_BCD;
	wire o_DV; initial begin
		i_Clock = 0;
		forever begin #5 i_Clock = ~i_Clock;
		end
	end

	initial begin
		i_Start = 0; i_Binary = 31; repeat(5) @(posedge i_Clock);
		i_Start = 1; repeat(6) @(negedge i_Clock);
		i_Binary = 18; end bin2bcd #(.INPUT_WIDTH(INPUT_WIDTH), .DECIMAL_DIGITS(DECIMAL_DIGITS))
	inst_bin2bcd(
		.i_Clock(i_Clock),
		.i_Binary(i_Binary),
		.i_Start(i_Start),
		.o_BCD(o_BCD),
		.o_DV(o_DV)
		);


endmodule

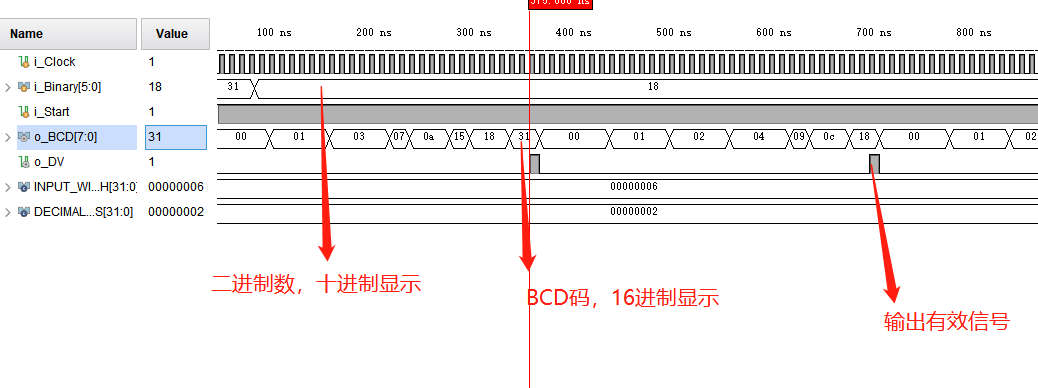

仿真波形:
仿真波形

好了,就到这里吧,相信你已经很明白了。

写在最后

最近在忙毕业的事情,还有入职前租房子的各种事情,所以,博客落下了几天,断断续续地准备这个话题,终于可以发了一篇。
对了,这里面的代码也用到了一个2001之后新增语法:

 assign w_BCD_Digit = r_BCD[r_Digit_Index*4 +: 4];



可以在下面这篇博客里找到解释!有人说这个语法,花里胡哨,但是到今天,我发现这种用法很常见,因此,学着去用吧。

参考资料语法解释

最后的最后,推荐下我的微信公众号:FPGA LAB,可以关注我,没事,我都会每天推送文章,阅读更方便。

文章来源: reborn.blog.csdn.net,作者:李锐博恩,版权归原作者所有,如需转载,请联系作者。

原文链接:reborn.blog.csdn.net/article/details/106949149
